ŚRUBA SZEŚCIOKĄTNA DIN 933 M16X65 KLASA 10.9 BEZ POKRYCIA
60,83 zł / opak.
49,46 zł / opak.

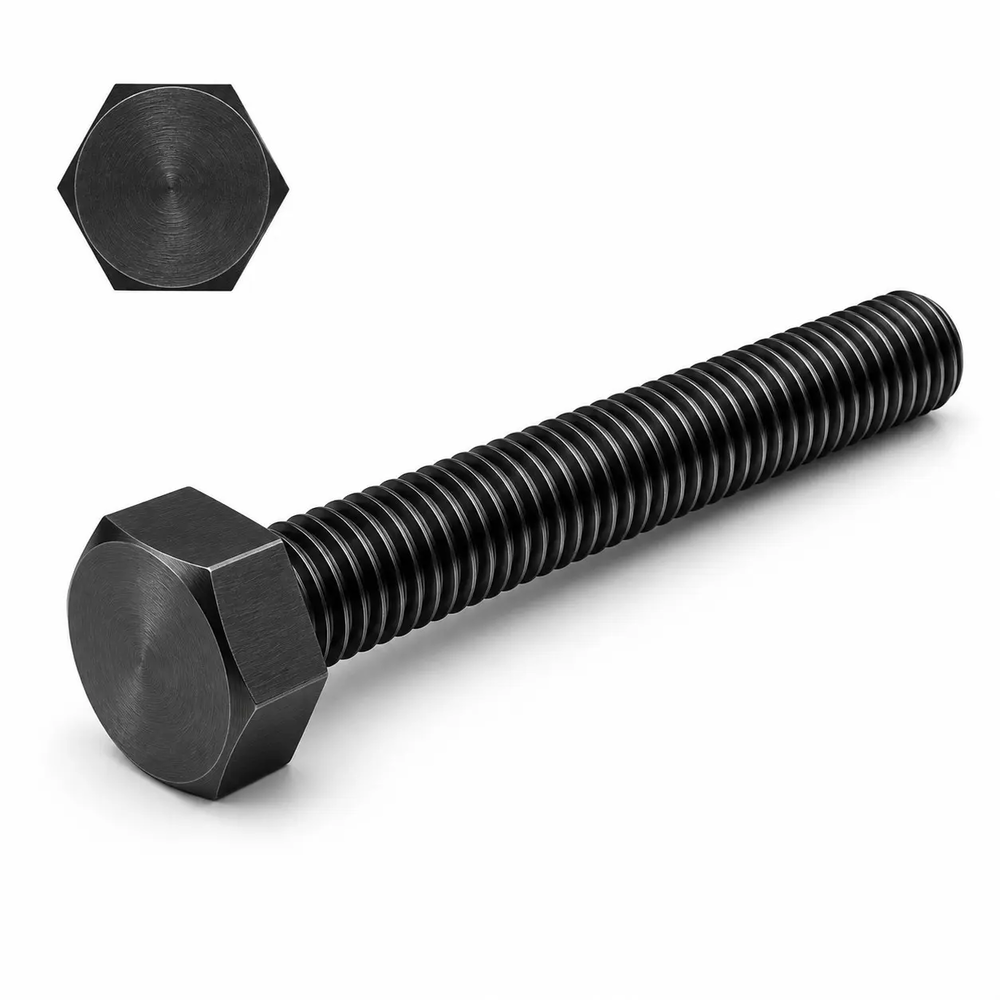

Śruba z łbem sześciokątnym DIN 933 M16 × 65, klasa 10.9, bez pokrycia

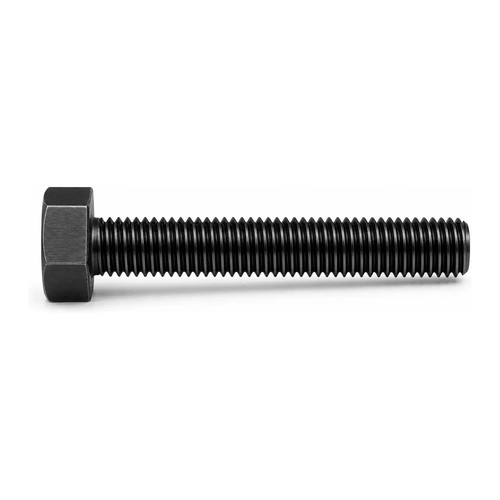

Śruba sześciokątna M16 × 65 wg DIN 933 / PN-EN ISO 4017, klasa 10.9, bez pokrycia. Gwint M16 × 2 na całej długości 65 mm – nakrętkę dokręcisz w dowolnym miejscu trzpienia. Klucz 24 mm, łeb 10 mm. Skręca pakiet do ok. 42 mm (z dwiema podkładkami i nakrętką). Opakowanie: 25 szt.
Śruba DIN 933 M16 × 65 – charakterystyka
Śruba z łbem sześciokątnym DIN 933 M16 × 65 ma gwint metryczny zwykły (skok 2 mm) na całej długości trzpienia. Łeb o rozmiarze klucza 24 mm i wysokości 10 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M16 × 65: przy podkładce DIN 125 pod łbem i pod nakrętką (3 mm każda) oraz nakrętce DIN 934 (13 mm) skręcisz elementy o łącznej grubości do ok. 42 mm, zostawiając 2 zwoje zapasu. Pełny gwint pozwala też skręcić cieńszy pakiet – nadmiar trzpienia możesz skrócić. Przekrój czynny gwintu As = 157 mm², minimalna siła zrywająca ok. 163,3 kN, orientacyjny moment dokręcania 310 Nm (μ = 0,14). 1000 sztuk waży ok. 121 kg.
Materiał: stal węglowa z dodatkami stopowymi lub stal stopowa, ulepszana cieplnie (hartowana i odpuszczana), klasa własności mechanicznych 10.9 wg PN-EN ISO 898-1. Opakowanie zawiera 25 szt.
Stal 10.9 jest ulepszana cieplnie, więc M16 × 65 przeniesie większe siły niż śruba 8.8 tego samego rozmiaru. Powierzchnia jest tylko naoliwiona – w połączeniu narażonym na wilgoć zabezpiecz ją farbą. Nakrętka musi mieć klasę co najmniej 10.
Dlaczego ta śruba M16 × 65
M16 × 2 – nakrętkę dokręcisz w dowolnym miejscu.
Wysoka wytrzymałość – 1000 MPa.
Narzędzie: nasadka 1/2" lub klucz oczkowy.
Wymiary zgodne z PN-EN ISO 4017.
Długość 65 mm z gwintem na całej długości – nakrętkę dokręcisz także przy cieńszych elementach.
Bez powłoki – można malować.
Do czego użyć śruby M16
połączenia belek i słupów
węzły ram, płatwie, rygle
osprzęt i ramy
połączenia kołnierzowe rurociągów
W skrócie
Montaż śruby
Kolejność montażu śruby M16 × 65 – pakiet do 42 mm.

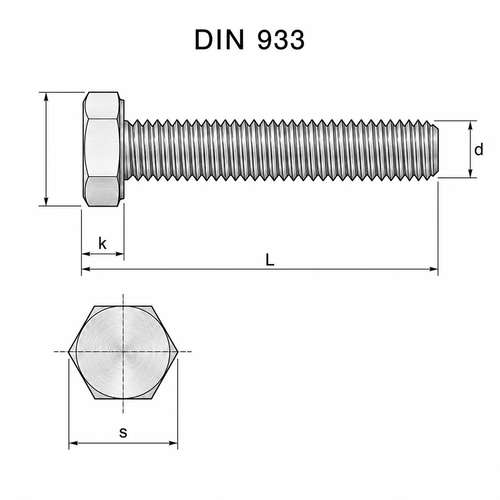

Parametry techniczne śruby DIN 933 M16 × 65
Wymiary wg DIN 933 i PN-EN ISO 4017; klasy własności wg PN-EN ISO 898-1; masa orientacyjna ±5%; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M16 × 2 | metryczny zwykły, na całej długości |
| Długość L | 65 mm | długość trzpienia (bez łba) |
| Norma | DIN 933 | odpowiednik PN-EN ISO 4017 |
| Klasa własności | 10.9 | Rm 1000 MPa, Re 900 MPa |
| Wykonanie | bez pokrycia (stal czarna, olejona) | wnętrza, połączenia malowane lub zabezpieczane |
| Rozmiar klucza s | 24 mm | ISO 4017 i DIN 933 |
| Wysokość łba k | 10 mm | nominalna |
| Wymiar po narożach e | 26,17 mm | min. |
| Masa 1000 szt. | ok. 121 kg | stal, ±5% |
| Opakowanie | 25 szt. | |
| Otwór przejściowy | Ø 17,5 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 42 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 157 mm² | gwint M16 |
| Siła zrywająca min. | ok. 163,3 kN | As × Rm, PN-EN ISO 898-1 |
| Moment dokręcania | ok. 310 Nm | orientacyjnie, μ = 0,14 |
Którą śrubę wybrać?
Porównanie śrub DIN 933 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Wykonanie i środowisko pracy
Bez pokrycia (stal czarna, olejona): Stal 10.9 jest ulepszana cieplnie, więc M16 × 65 przeniesie większe siły niż śruba 8.8 tego samego rozmiaru. Powierzchnia jest tylko naoliwiona – w połączeniu narażonym na wilgoć zabezpiecz ją farbą. Nakrętka musi mieć klasę co najmniej 10.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Przechowuj w suchym miejscu, w zamkniętym opakowaniu.
Chroń gwint przed zanieczyszczeniem i uderzeniami – uszkodzony zwój utrudni nakręcenie nakrętki.
Śruba M16 × 65 w innych wykonaniach
933166510.9 · ten produktM16 × 65 8.8 ZN
93316658.8ZN · suche wnętrzaM16 × 65 A2 nierdzewna
9331665A2 · na zewnątrz
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
Karta techniczna i certyfikaty śruby DIN 933 M16 × 65
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 10.9
■ gwint metryczny M16 × 2
■ symbol 933166510.9
Najczęściej zadawane pytania o śrubie DIN 933 M16 × 65
Jakim momentem dokręcić śrubę M16×65 10.9?▼
Śrubę M16×65 10.9 dokręć orientacyjnie momentem ok. 310 Nm przy lekko naoliwionym gwincie (współczynnik tarcia 0,14, 90% granicy plastyczności). Na suchym, ocynkowanym gwincie tarcie jest większe i ten sam moment daje mniejszy docisk. W połączeniach konstrukcyjnych stosuj wartość z projektu.
Jaką siłę przeniesie śruba M16×65 10.9?▼
W śrubie M16×65 10.9 przekrój czynny gwintu M16 to 157 mm². Minimalna siła zrywająca dla klasy 10.9 wynosi ok. 163,3 kN, a siła próbna (bez trwałego odkształcenia) ok. 130,3 kN. Dopuszczalne obciążenie połączenia wyznacza projekt – z zapasem bezpieczeństwa.
Jaką nakrętkę i podkładkę dobrać do śruby M16×65 10.9?▼
Do śruby M16×65 10.9 dobierz nakrętkę M16 klasy 10 (DIN 934, wysokość ok. 13 mm) i podkładkę DIN 125 M16: otwór 17 mm, średnica 30 mm, grubość 3 mm. Przy drganiach lepsza będzie nakrętka samokontrująca DIN 985.
Jaki otwór wywiercić pod śrubę M16×65 10.9?▼
Pod śrubę M16×65 10.9 wywierć otwór przejściowy wg ISO 273: dokładny Ø 17 mm, średni Ø 17,5 mm, zgrubny Ø 18,5 mm. Gdy chcesz wkręcić śrubę w gwint, wywierć Ø 14 mm i nagwintuj M16 × 2 – minimalna długość wkręcenia w stal to ok. 16 mm, w aluminium ok. 32 mm.
Ile waży śruba M16×65 10.9?▼
Jedna śruba M16×65 10.9 waży ok. 121 g; w opakowaniu śrub M16×65 10.9 jest 25 szt. – razem ok. 3,02 kg. Masa jest orientacyjna (±5%).
Jaki klucz pasuje do śruby M16×65 10.9?▼
Do śruby M16×65 10.9 pasuje klucz 24 mm – wymiar jest taki sam w ISO i DIN. Wymiar po narożach łba to min. 26,17 mm, wysokość łba 10 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
Jaką grubość elementów skręci śruba M16×65 10.9?▼
Śruba M16×65 10.9 z podkładkami DIN 125 (3 mm) i nakrętką DIN 934 (13 mm) – pakiet do ok. 42 mm, z 2 zwojami zapasu. Gwint biegnie na całych 65 mm, więc nakrętkę dokręcisz także przy cieńszych elementach.
