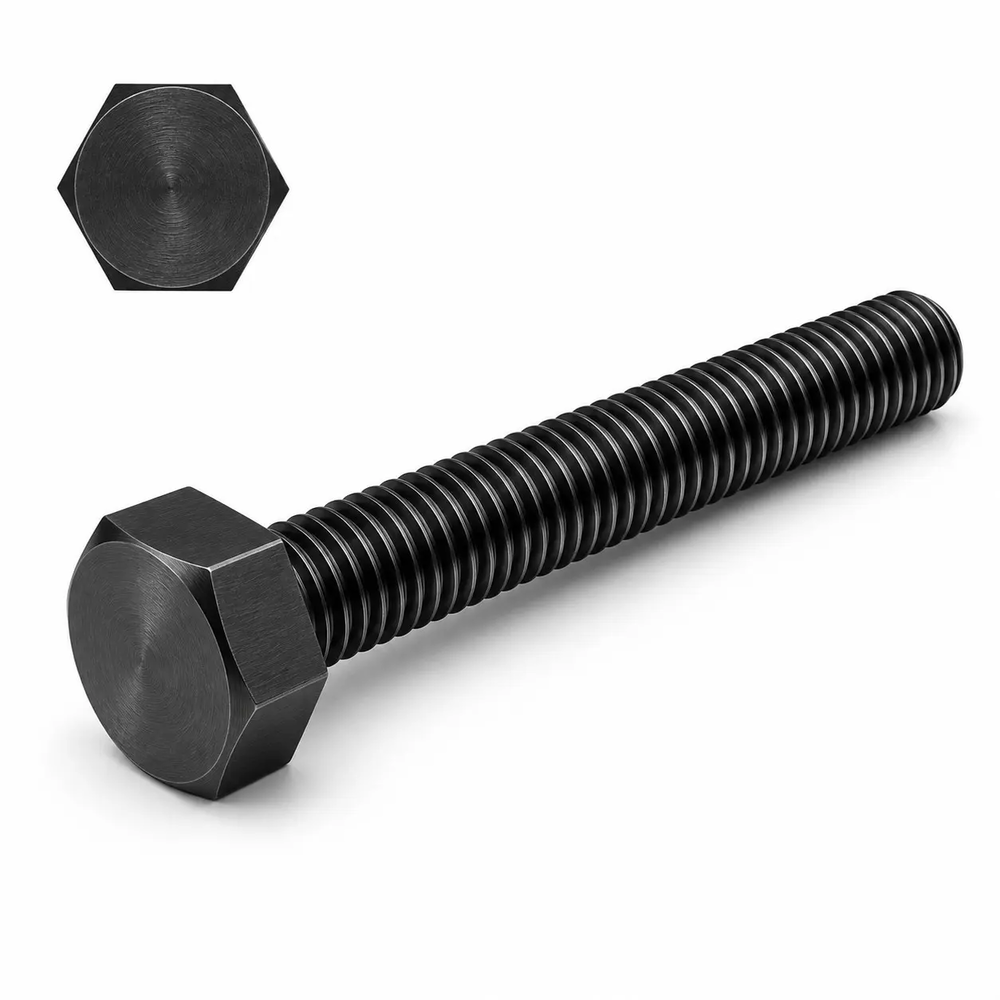

ŚRUBA SZEŚCIOKĄTNA DIN 933 M8X16 KLASA 10.9 BEZ POKRYCIA
Śruba z łbem sześciokątnym DIN 933 M8 × 16, klasa 10.9, bez pokrycia
Śruba z łbem sześciokątnym M8 o długości 16 mm, klasa 10.9, bez pokrycia. Gwint metryczny (skok 1,25 mm) biegnie aż pod łeb, więc śruba sprawdzi się też jako regulacyjna lub dystansowa. DIN 933 / PN-EN ISO 4017, klucz 13 mm. Skręca pakiet do ok. 3 mm (z dwiema podkładkami i nakrętką). Opakowanie: 200 szt.
Śruba DIN 933 M8 × 16 – charakterystyka

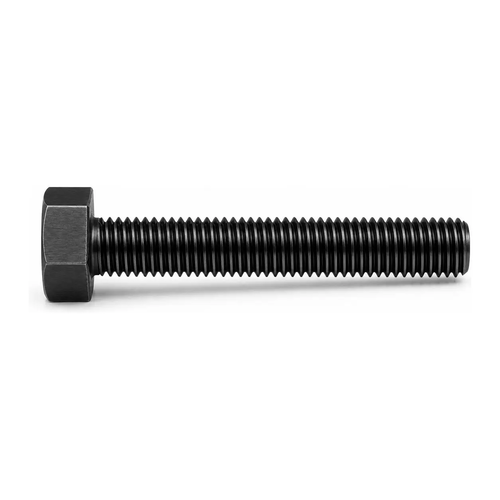

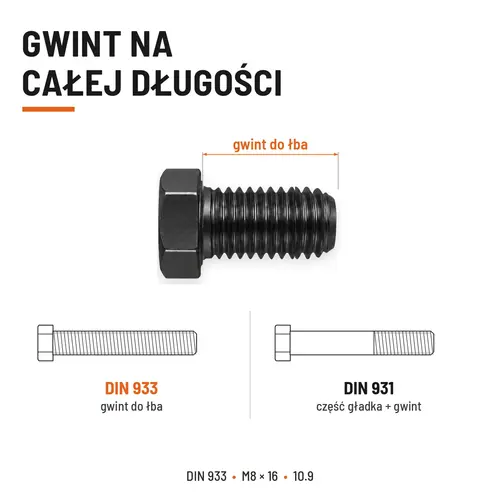

Śruba z łbem sześciokątnym DIN 933 M8 × 16 ma gwint metryczny zwykły (skok 1,25 mm) na całej długości trzpienia. Łeb o rozmiarze klucza 13 mm i wysokości 5,3 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M8 × 16: przy podkładce DIN 125 pod łbem i pod nakrętką (1,6 mm każda) oraz nakrętce DIN 934 (6,5 mm) skręcisz elementy o łącznej grubości do ok. 3 mm, zostawiając 2 zwoje zapasu. Pełny gwint pozwala też skręcić cieńszy pakiet – nadmiar trzpienia możesz skrócić. Przekrój czynny gwintu As = 36,6 mm², minimalna siła zrywająca ok. 38,1 kN, orientacyjny moment dokręcania 36 Nm (μ = 0,14). 1000 sztuk waży ok. 10,6 kg.
Materiał: stal węglowa z dodatkami stopowymi lub stal stopowa, ulepszana cieplnie (hartowana i odpuszczana), klasa własności mechanicznych 10.9 wg PN-EN ISO 898-1. Opakowanie zawiera 200 szt.
Śruba klasy 10.9 bez powłoki (stal czarna, olejona) – do mocno obciążonych połączeń maszynowych i konstrukcyjnych. Łącz ją z nakrętką klasy 10. Olej chroni ją tylko w transporcie i magazynie – we wnętrzach lub po zabezpieczeniu powłoką malarską.
Dlaczego ta śruba M8 × 16
M8 × 1,25 – nakrętkę dokręcisz w dowolnym miejscu.
Wysoka wytrzymałość – 1000 MPa.
Narzędzie: nasadka 3/8" lub klucz oczkowy.
Wymiary zgodne z PN-EN ISO 4017.
Długość 16 mm z gwintem na całej długości – nakrętkę dokręcisz także przy cieńszych elementach.
Bez powłoki – można malować.
Do czego użyć śruby M8
połączenia słupów i trawers
mocowania błotników, osłon, uchwytów
ramy, wsporniki, konsole
osłony i lżejsze podzespoły
W skrócie
Montaż śruby

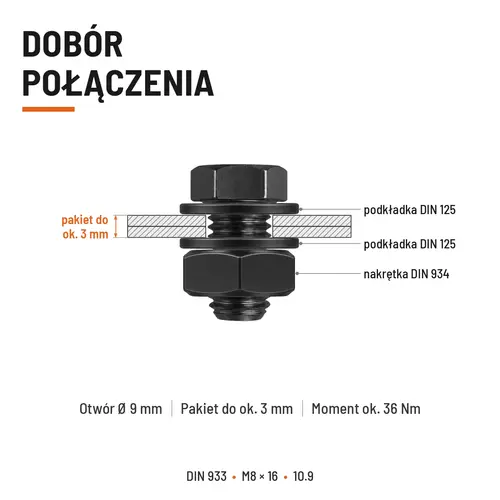

Kolejność montażu śruby M8 × 16 – pakiet do 3 mm.

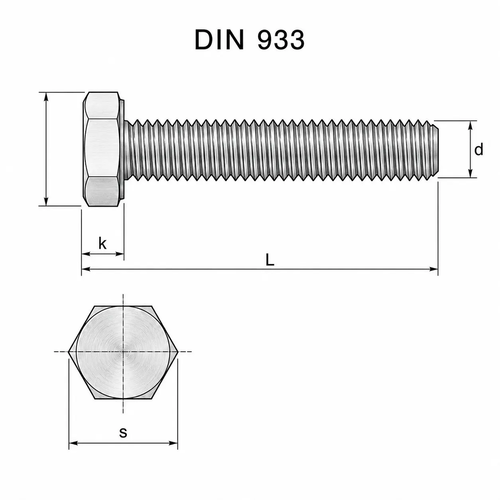

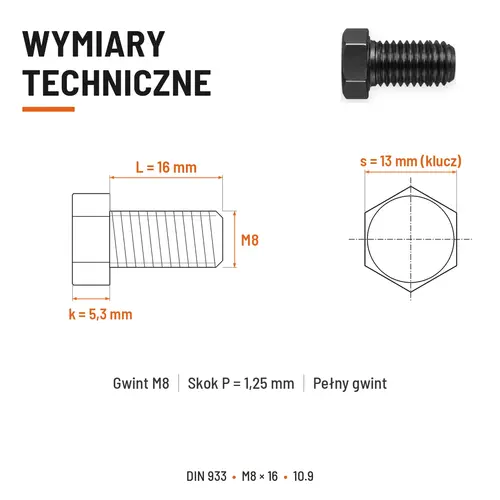

Parametry techniczne śruby DIN 933 M8 × 16
Wymiary wg DIN 933 i PN-EN ISO 4017; klasy własności wg PN-EN ISO 898-1; masa orientacyjna ±5%; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M8 × 1,25 | metryczny zwykły, na całej długości |

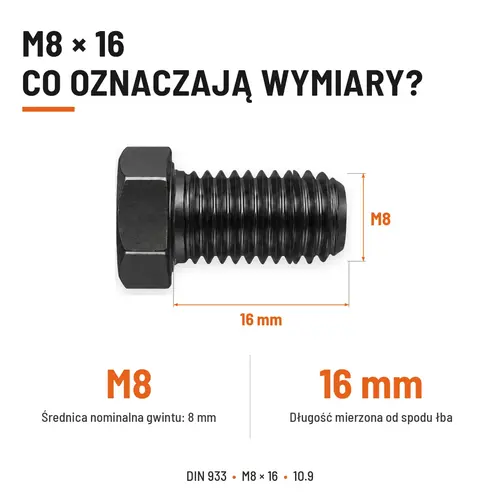

| Długość L | 16 mm | długość trzpienia (bez łba) |
| Norma | DIN 933 | odpowiednik PN-EN ISO 4017 |

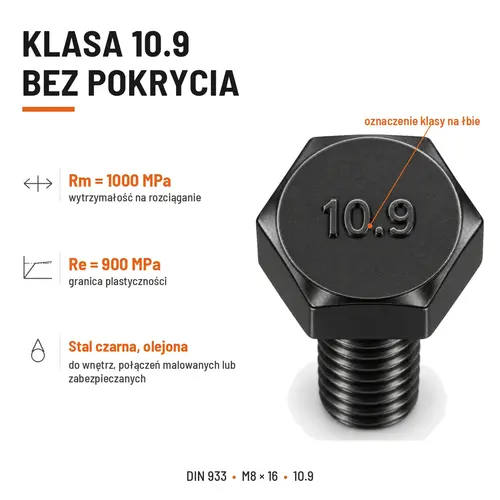

| Klasa własności | 10.9 | Rm 1000 MPa, Re 900 MPa |
| Wykonanie | bez pokrycia (stal czarna, olejona) | wnętrza, połączenia malowane lub zabezpieczane |

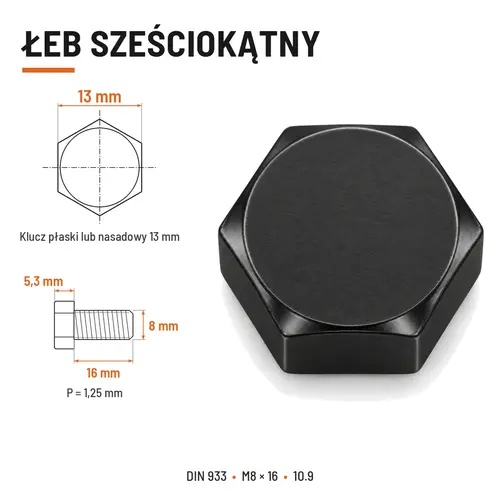

| Rozmiar klucza s | 13 mm | ISO 4017 i DIN 933 |
| Wysokość łba k | 5,3 mm | nominalna |
| Wymiar po narożach e | 14,38 mm | min. |
| Masa 1000 szt. | ok. 10,6 kg | stal, ±5% |
| Opakowanie | 200 szt. | |
| Otwór przejściowy | Ø 9 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 3 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 36,6 mm² | gwint M8 |
| Siła zrywająca min. | ok. 38,1 kN | As × Rm, PN-EN ISO 898-1 |
| Moment dokręcania | ok. 36 Nm | orientacyjnie, μ = 0,14 |
Którą śrubę wybrać?
Porównanie śrub DIN 933 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Wykonanie i środowisko pracy
Bez pokrycia (stal czarna, olejona): Śruba klasy 10.9 bez powłoki (stal czarna, olejona) – do mocno obciążonych połączeń maszynowych i konstrukcyjnych. Łącz ją z nakrętką klasy 10. Olej chroni ją tylko w transporcie i magazynie – we wnętrzach lub po zabezpieczeniu powłoką malarską.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Trzymaj śruby w oryginalnym opakowaniu, z dala od wilgoci i chemikaliów.
Nie zrzucaj luzem na twarde podłoże – wgnieciony zwój gwintu blokuje nakrętkę.
Śruba M8 × 16 w innych wykonaniach
93381610.9 · ten produktM8 × 16 8.8 ZN
9338168.8ZN · suche wnętrzaM8 × 16 A2 nierdzewna
933816A2 · na zewnątrz
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
Karta techniczna i certyfikaty śruby DIN 933 M8 × 16
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 10.9
■ gwint metryczny M8 × 1,25
■ symbol 93381610.9
Najczęściej zadawane pytania o śrubie DIN 933 M8 × 16
Jakim kluczem dokręcić śrubę M8×16 10.9?▼
Do śruby M8×16 10.9 pasuje klucz 13 mm – wymiar jest taki sam w ISO i DIN. Wymiar po narożach łba to min. 14,38 mm, wysokość łba 5,3 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
Do jakiej grubości połączenia wystarczy śruba M8×16 10.9?▼
Śruba M8×16 10.9 z podkładkami DIN 125 (1,6 mm) i nakrętką DIN 934 (6,5 mm) – pakiet do ok. 3 mm, z 2 zwojami zapasu. Gwint biegnie na całych 16 mm, więc nakrętkę dokręcisz także przy cieńszych elementach.
Jaki otwór wywiercić pod śrubę M8×16 10.9?▼
Pod śrubę M8×16 10.9 wywierć otwór przejściowy wg ISO 273: dokładny Ø 8,4 mm, średni Ø 9 mm, zgrubny Ø 10 mm. Gdy chcesz wkręcić śrubę w gwint, wywierć Ø 6,75 mm i nagwintuj M8 × 1,25 – minimalna długość wkręcenia w stal to ok. 8 mm, w aluminium ok. 16 mm.
Ile waży śruba M8×16 10.9?▼
Jedna śruba M8×16 10.9 waży ok. 10,6 g; w opakowaniu śrub M8×16 10.9 jest 200 szt. – razem ok. 2,12 kg. Masa jest orientacyjna (±5%).
Czy śruba DIN 933 M8×16 10.9 ma gwint do samego łba?▼
Tak – w śrubie M8×16 10.9 gwint M8 × 1,25 biegnie praktycznie na całej długości (pod łbem zostaje tylko krótki wybieg, do ok. 2,5 mm). Jeśli połączenie ma przenosić ścinanie na gładkim trzpieniu, wybierz DIN 931.
Czy śruba M8×16 10.9 nadaje się na zewnątrz?▼
Nie bez zabezpieczenia – M8×16 10.9 jest bez powłoki (stal czarna, olejona). Po montażu pomaluj połączenie; nie stosuj ocynku ogniowego na śrubach 10.9 bez zgody projektanta.
Czy jest śruba podobna do M8×16 10.9, ale innej długości?▼
W tym samym wykonaniu (10.9) mamy też: dłuższa M8×20. Rozmiar M8×16 jest też w wykonaniu: 8.8 ZN, A2. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
