ŚRUBA SZEŚCIOKĄTNA DIN 933 M20X45 KLASA 10.9 BEZ POKRYCIA
82,73 zł / opak.
67,26 zł / opak.

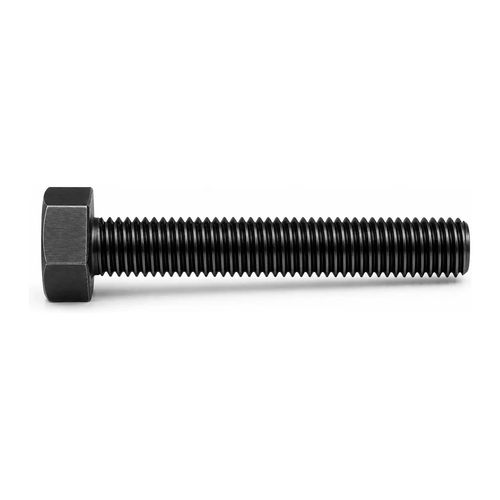

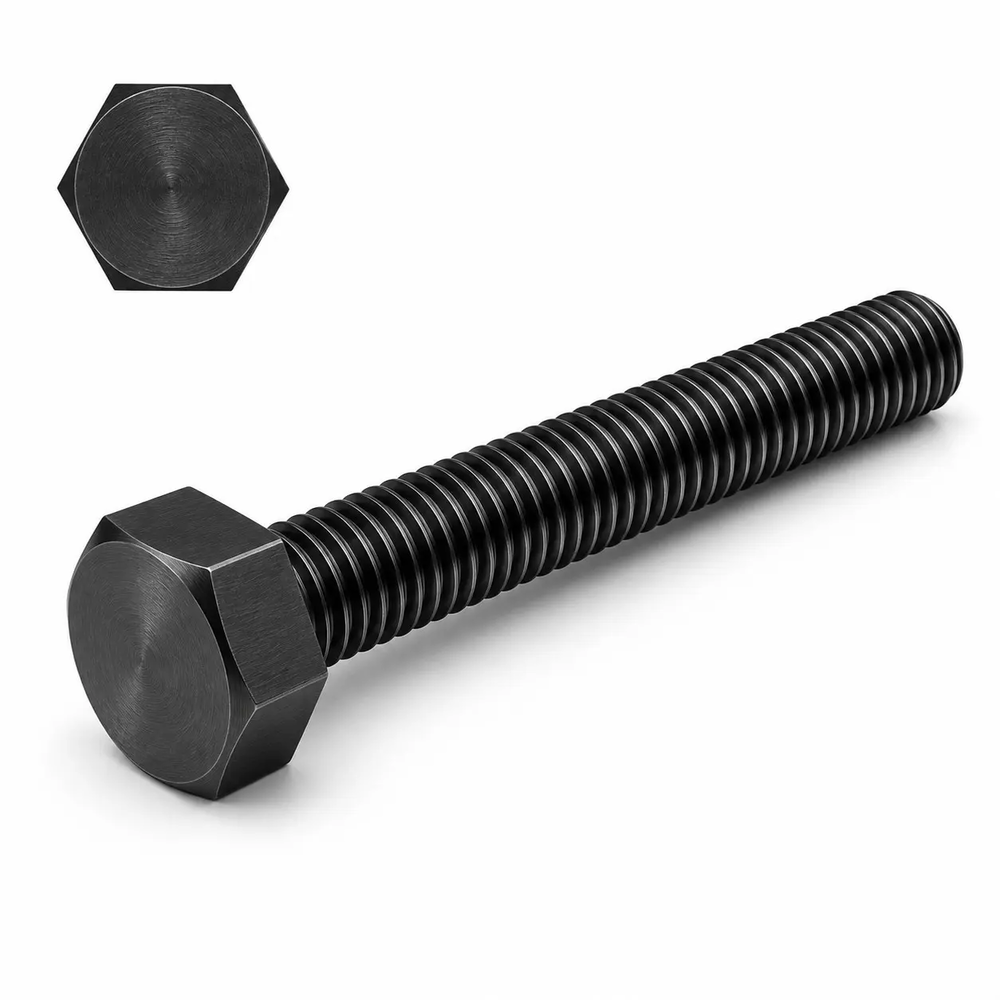

Śruba z łbem sześciokątnym DIN 933 M20 × 45, klasa 10.9, bez pokrycia
Śruba sześciokątna M20 × 45 wg DIN 933 / PN-EN ISO 4017, klasa 10.9, bez pokrycia. Gwint M20 × 2,5 na całej długości 45 mm – nakrętkę dokręcisz w dowolnym miejscu trzpienia. Klucz 30 mm, łeb 12,5 mm. Skręca pakiet do ok. 18 mm (z dwiema podkładkami i nakrętką). Opakowanie: 25 szt.
Śruba DIN 933 M20 × 45 – charakterystyka
Śruba z łbem sześciokątnym DIN 933 M20 × 45 ma gwint metryczny zwykły (skok 2,5 mm) na całej długości trzpienia. Łeb o rozmiarze klucza 30 mm i wysokości 12,5 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M20 × 45: przy podkładce DIN 125 pod łbem i pod nakrętką (3 mm każda) oraz nakrętce DIN 934 (16 mm) skręcisz elementy o łącznej grubości do ok. 18 mm, zostawiając 2 zwoje zapasu. Pełny gwint pozwala też skręcić cieńszy pakiet – nadmiar trzpienia możesz skrócić. Przekrój czynny gwintu As = 245 mm², minimalna siła zrywająca ok. 254,8 kN, orientacyjny moment dokręcania 600 Nm (μ = 0,14). 1000 sztuk waży ok. 160 kg.
Materiał: stal stopowa ulepszana cieplnie, klasa własności mechanicznych 10.9 wg PN-EN ISO 898-1. Opakowanie zawiera 25 szt.
Śruba klasy 10.9 bez powłoki (stal czarna, olejona) – do mocno obciążonych połączeń maszynowych i konstrukcyjnych. Łącz ją z nakrętką klasy 10. Olej chroni ją tylko w transporcie i magazynie – we wnętrzach lub po zabezpieczeniu powłoką malarską.
Dlaczego ta śruba M20 × 45
M20 × 2,5 – nakrętkę dokręcisz w dowolnym miejscu.
Wysoka wytrzymałość – 1000 MPa.
Narzędzie: nasadka 1/2" lub klucz oczkowy.
Wymiary zgodne z PN-EN ISO 4017.
Długość 45 mm z gwintem na całej długości – nakrętkę dokręcisz także przy cieńszych elementach.
Bez powłoki – można malować.
Do czego użyć śruby M20
połączenia doczołowe belek
mocowanie łóż i podstaw
połączenia drugorzędne (wg projektu)
duże średnice nominalne
W skrócie
Montaż śruby
Kolejność montażu śruby M20 × 45 – pakiet do 18 mm.

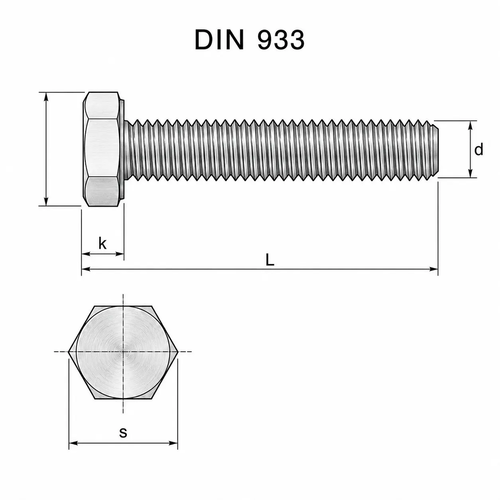

Parametry techniczne śruby DIN 933 M20 × 45
Wymiary wg DIN 933 i PN-EN ISO 4017; klasy własności wg PN-EN ISO 898-1; masa orientacyjna ±5%; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M20 × 2,5 | metryczny zwykły, na całej długości |
| Długość L | 45 mm | długość trzpienia (bez łba) |
| Norma | DIN 933 | odpowiednik PN-EN ISO 4017 |
| Klasa własności | 10.9 | Rm 1000 MPa, Re 900 MPa |
| Wykonanie | bez pokrycia (stal czarna, olejona) | wnętrza, połączenia malowane lub zabezpieczane |
| Rozmiar klucza s | 30 mm | ISO 4017 i DIN 933 |
| Wysokość łba k | 12,5 mm | nominalna |
| Wymiar po narożach e | 32,95 mm | min. |
| Masa 1000 szt. | ok. 160 kg | stal, ±5% |
| Opakowanie | 25 szt. | |
| Otwór przejściowy | Ø 22 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 18 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 245 mm² | gwint M20 |
| Siła zrywająca min. | ok. 254,8 kN | As × Rm, PN-EN ISO 898-1 |
| Moment dokręcania | ok. 600 Nm | orientacyjnie, μ = 0,14 |
Którą śrubę wybrać?
Porównanie śrub DIN 933 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Wykonanie i środowisko pracy
Bez pokrycia (stal czarna, olejona): Śruba klasy 10.9 bez powłoki (stal czarna, olejona) – do mocno obciążonych połączeń maszynowych i konstrukcyjnych. Łącz ją z nakrętką klasy 10. Olej chroni ją tylko w transporcie i magazynie – we wnętrzach lub po zabezpieczeniu powłoką malarską.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Magazynuj w suchym, przewiewnym pomieszczeniu.
Przed montażem sprawdź, czy gwint jest czysty – opiłki i piasek zwiększają tarcie i zaniżają docisk.
Śruba M20 × 45 w innych wykonaniach
933204510.9 · ten produktM20 × 45 8.8 ZN
93320458.8ZN · suche wnętrzaM20 × 45 A2 nierdzewna
9332045A2 · na zewnątrz
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
Karta techniczna i certyfikaty śruby DIN 933 M20 × 45
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 10.9
■ gwint metryczny M20 × 2,5
■ symbol 933204510.9
Najczęściej zadawane pytania o śrubie DIN 933 M20 × 45
Jakim momentem dokręcić śrubę M20×45 10.9?▼
Śrubę M20×45 10.9 dokręć orientacyjnie momentem ok. 600 Nm przy lekko naoliwionym gwincie (współczynnik tarcia 0,14, 90% granicy plastyczności). Na suchym, ocynkowanym gwincie tarcie jest większe i ten sam moment daje mniejszy docisk. W połączeniach konstrukcyjnych stosuj wartość z projektu.
Ile waży śruba M20×45 10.9?▼
Jedna śruba M20×45 10.9 waży ok. 160 g; w opakowaniu śrub M20×45 10.9 jest 25 szt. – razem ok. 4 kg. Masa jest orientacyjna (±5%).
Czy śruba DIN 933 M20×45 10.9 ma gwint do samego łba?▼
Tak – w śrubie M20×45 10.9 gwint M20 × 2,5 biegnie praktycznie na całej długości (pod łbem zostaje tylko krótki wybieg, do ok. 5 mm). Jeśli połączenie ma przenosić ścinanie na gładkim trzpieniu, wybierz DIN 931.
Czy śruba M20×45 10.9 nadaje się na zewnątrz?▼
Nie bez zabezpieczenia – M20×45 10.9 jest bez powłoki (stal czarna, olejona). Po montażu pomaluj połączenie; nie stosuj ocynku ogniowego na śrubach 10.9 bez zgody projektanta.
Czy jest śruba podobna do M20×45 10.9, ale innej długości?▼
W tym samym wykonaniu (10.9) mamy też: krótsza M20×40, dłuższa M20×50. Rozmiar M20×45 jest też w wykonaniu: 8.8 ZN, A2. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Jaki klucz pasuje do śruby M20×45 10.9?▼
Do śruby M20×45 10.9 pasuje klucz 30 mm – wymiar jest taki sam w ISO i DIN. Wymiar po narożach łba to min. 32,95 mm, wysokość łba 12,5 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
Jaką grubość elementów skręci śruba M20×45 10.9?▼
Śruba M20×45 10.9 z podkładkami DIN 125 (3 mm) i nakrętką DIN 934 (16 mm) – pakiet do ok. 18 mm, z 2 zwojami zapasu. Gwint biegnie na całych 45 mm, więc nakrętkę dokręcisz także przy cieńszych elementach.
