ŚRUBA SZEŚCIOKĄTNA DIN 933 M14X30 KLASA 10.9 BEZ POKRYCIA
114,86 zł / opak.
93,38 zł / opak.

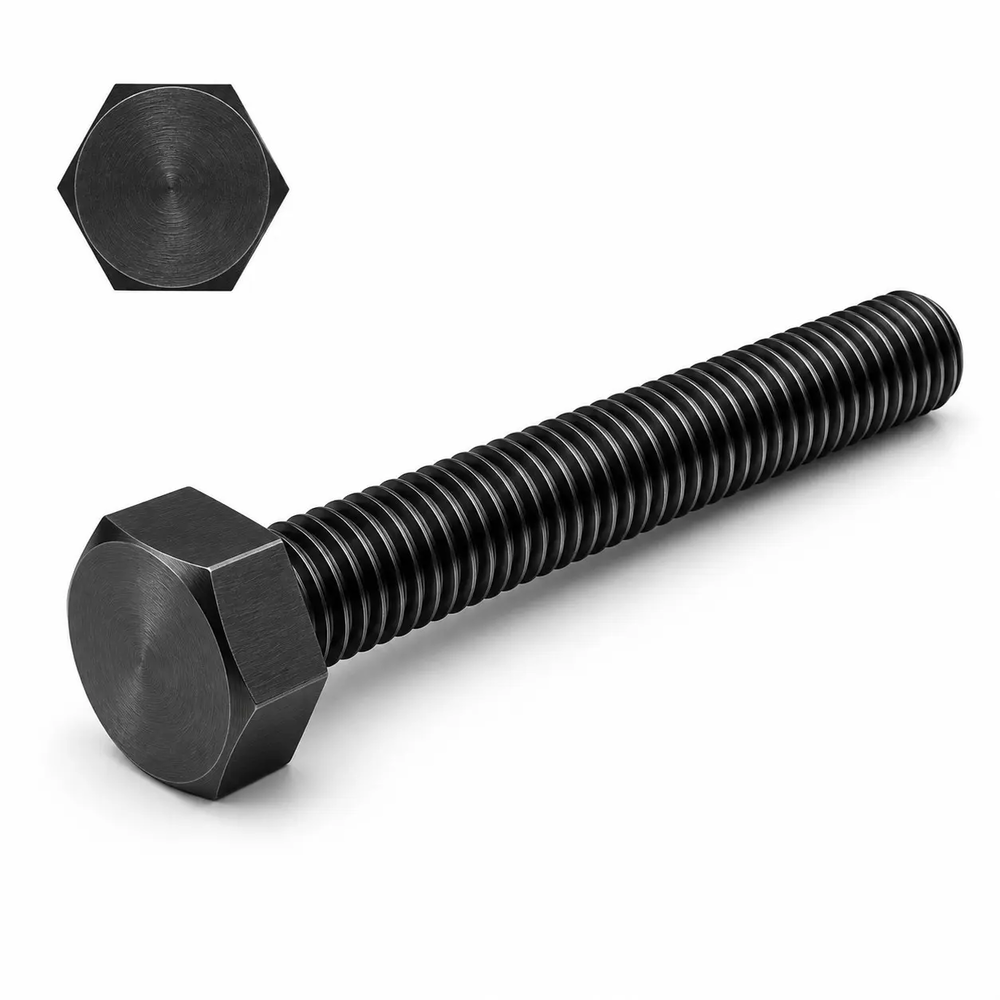

Śruba z łbem sześciokątnym DIN 933 M14 × 30, klasa 10.9, bez pokrycia
Śruba M14 × 30 z gwintem na całej długości, klasa 10.9, bez pokrycia. Norma DIN 933 / PN-EN ISO 4017, łeb sześciokątny 21 / 22 mm o wysokości 8,8 mm, skok gwintu 2 mm. Skręca pakiet do ok. 10 mm (z dwiema podkładkami i nakrętką). Opakowanie: 100 szt.
Śruba DIN 933 M14 × 30 – charakterystyka

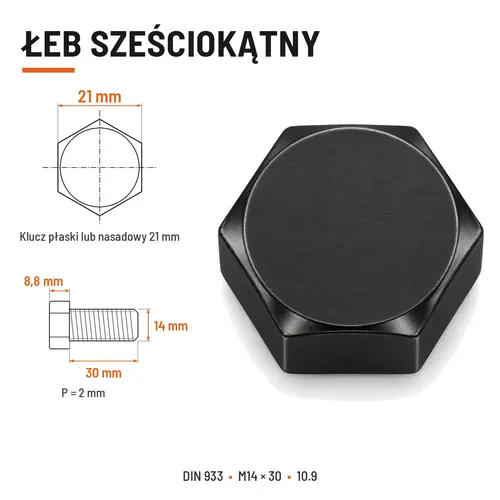

Śruba z łbem sześciokątnym DIN 933 M14 × 30 ma gwint metryczny zwykły (skok 2 mm) na całej długości trzpienia. Łeb o rozmiarze klucza 21 / 22 mm i wysokości 8,8 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M14 × 30: przy podkładce DIN 125 pod łbem i pod nakrętką (2,5 mm każda) oraz nakrętce DIN 934 (11 mm) skręcisz elementy o łącznej grubości do ok. 10 mm, zostawiając 2 zwoje zapasu. Pełny gwint pozwala też skręcić cieńszy pakiet – nadmiar trzpienia możesz skrócić. Przekrój czynny gwintu As = 115 mm², minimalna siła zrywająca ok. 119,6 kN, orientacyjny moment dokręcania 200 Nm (μ = 0,14). 1000 sztuk waży ok. 54 kg.
Materiał: stal stopowa ulepszana cieplnie, klasa własności mechanicznych 10.9 wg PN-EN ISO 898-1. Opakowanie zawiera 100 szt. Rozmiar klucza wg DIN 933 i jej następczyni ISO 4017 różni się dla tego rozmiaru – podajemy oba.
Stal 10.9 jest ulepszana cieplnie, więc M14 × 30 przeniesie większe siły niż śruba 8.8 tego samego rozmiaru. Powierzchnia jest tylko naoliwiona – w połączeniu narażonym na wilgoć zabezpiecz ją farbą. Nakrętka musi mieć klasę co najmniej 10.
Dlaczego ta śruba M14 × 30
M14 × 2 – nakrętkę dokręcisz w dowolnym miejscu.
Wysoka wytrzymałość – 1000 MPa.
Narzędzie: nasadka 1/2" lub klucz oczkowy.
Wymiary zgodne z PN-EN ISO 4017.

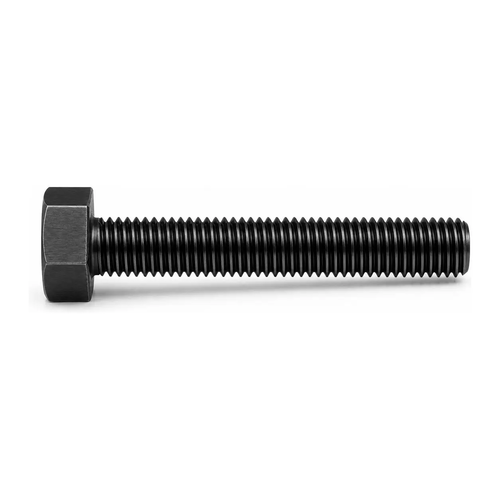

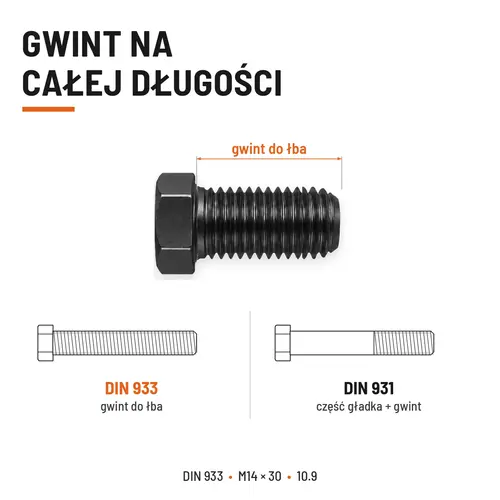

Długość 30 mm z gwintem na całej długości – nakrętkę dokręcisz także przy cieńszych elementach.
Bez powłoki – można malować.
Do czego użyć śruby M14
połączenia przenoszące ścinanie
węzły kratownic i stężeń
ramy i zawieszenia (wg dokumentacji)
wsporniki i konsole (wg projektu)
W skrócie
Montaż śruby

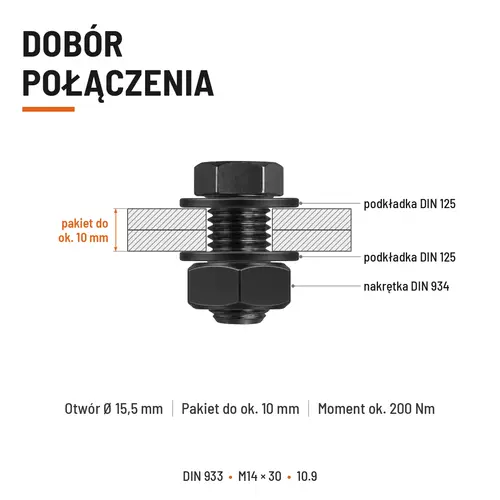

Kolejność montażu śruby M14 × 30 – pakiet do 10 mm.

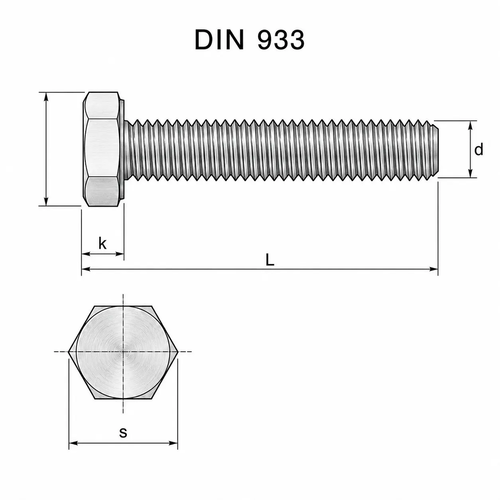

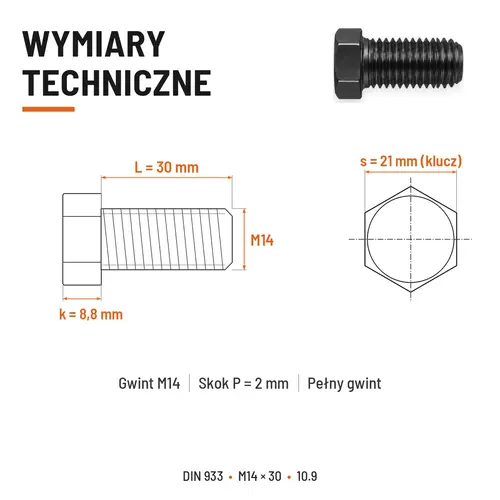

Parametry techniczne śruby DIN 933 M14 × 30
Wymiary wg DIN 933 i PN-EN ISO 4017; klasy własności wg PN-EN ISO 898-1; masa orientacyjna ±5%; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|

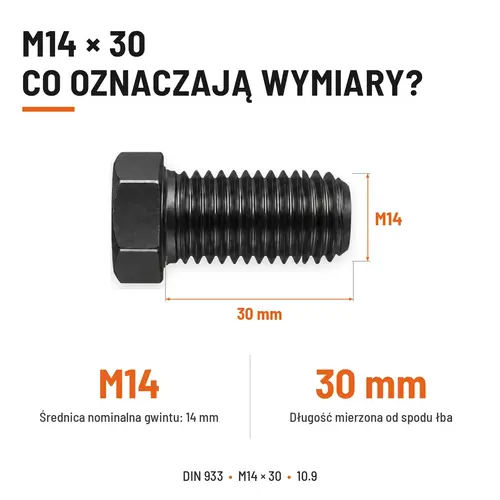

| Gwint | M14 × 2 | metryczny zwykły, na całej długości |
| Długość L | 30 mm | długość trzpienia (bez łba) |
| Norma | DIN 933 | odpowiednik PN-EN ISO 4017 |

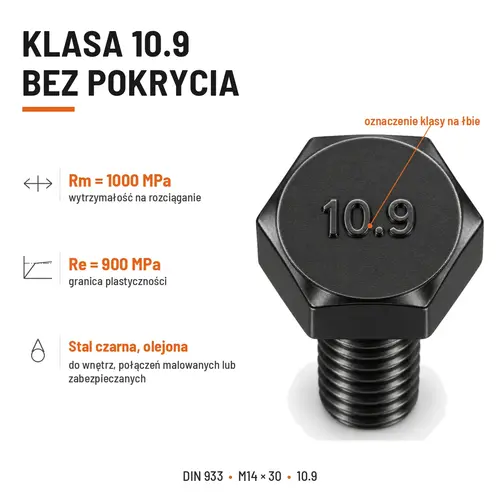

| Klasa własności | 10.9 | Rm 1000 MPa, Re 900 MPa |
| Wykonanie | bez pokrycia (stal czarna, olejona) | wnętrza, połączenia malowane lub zabezpieczane |
| Rozmiar klucza s | 21 / 22 mm | ISO 4017 / DIN 933 |
| Wysokość łba k | 8,8 mm | nominalna |
| Wymiar po narożach e | 23,36 / 24,49 mm | min. (ISO / DIN) |
| Masa 1000 szt. | ok. 54 kg | stal, ±5% |
| Opakowanie | 100 szt. | |
| Otwór przejściowy | Ø 15,5 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 10 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 115 mm² | gwint M14 |
| Siła zrywająca min. | ok. 119,6 kN | As × Rm, PN-EN ISO 898-1 |
| Moment dokręcania | ok. 200 Nm | orientacyjnie, μ = 0,14 |
Którą śrubę wybrać?
Porównanie śrub DIN 933 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Wykonanie i środowisko pracy
Bez pokrycia (stal czarna, olejona): Stal 10.9 jest ulepszana cieplnie, więc M14 × 30 przeniesie większe siły niż śruba 8.8 tego samego rozmiaru. Powierzchnia jest tylko naoliwiona – w połączeniu narażonym na wilgoć zabezpiecz ją farbą. Nakrętka musi mieć klasę co najmniej 10.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Przechowuj w suchym miejscu, w zamkniętym opakowaniu.
Chroń gwint przed zanieczyszczeniem i uderzeniami – uszkodzony zwój utrudni nakręcenie nakrętki.
Śruba M14 × 30 w innych wykonaniach
933143010.9 · ten produktM14 × 30 8.8 ZN
93314308.8ZN · suche wnętrzaM14 × 30 A2 nierdzewna
9331430A2 · na zewnątrz
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
Karta techniczna i certyfikaty śruby DIN 933 M14 × 30
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 10.9
■ gwint metryczny M14 × 2
■ symbol 933143010.9
Najczęściej zadawane pytania o śrubie DIN 933 M14 × 30
Czy jest śruba podobna do M14×30 10.9, ale innej długości?▼
W tym samym wykonaniu (10.9) mamy też: dłuższa M14×35. Rozmiar M14×30 jest też w wykonaniu: 8.8 ZN, A2. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Jaki klucz pasuje do śruby M14×30 10.9?▼
Łeb śruby M14×30 10.9 ma 21 mm wg ISO 4017 lub 22 mm wg DIN 933 – zależnie od dostawy, dlatego warto mieć oba klucze. Wymiar po narożach łba to min. 23,36 mm, wysokość łba 8,8 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
Jaką grubość elementów skręci śruba M14×30 10.9?▼
Śruba M14×30 10.9 z podkładkami DIN 125 (2,5 mm) i nakrętką DIN 934 (11 mm) – pakiet do ok. 10 mm, z 2 zwojami zapasu. Gwint biegnie na całych 30 mm, więc nakrętkę dokręcisz także przy cieńszych elementach.
Jakim momentem dokręcić śrubę M14×30 10.9?▼
Śrubę M14×30 10.9 dokręć orientacyjnie momentem ok. 200 Nm przy lekko naoliwionym gwincie (współczynnik tarcia 0,14, 90% granicy plastyczności). Na suchym, ocynkowanym gwincie tarcie jest większe i ten sam moment daje mniejszy docisk. W połączeniach konstrukcyjnych stosuj wartość z projektu.
Jaką siłę przeniesie śruba M14×30 10.9?▼
W śrubie M14×30 10.9 przekrój czynny gwintu M14 to 115 mm². Minimalna siła zrywająca dla klasy 10.9 wynosi ok. 119,6 kN, a siła próbna (bez trwałego odkształcenia) ok. 95,5 kN. Dopuszczalne obciążenie połączenia wyznacza projekt – z zapasem bezpieczeństwa.
Co pasuje do śruby M14×30 10.9?▼
Do śruby M14×30 10.9 dobierz nakrętkę M14 klasy 10 (DIN 934, wysokość ok. 11 mm) i podkładkę DIN 125 M14: otwór 15 mm, średnica 28 mm, grubość 2,5 mm. Przy drganiach lepsza będzie nakrętka samokontrująca DIN 985.
Czy śruba M14×30 10.9 nadaje się na zewnątrz?▼
Nie bez zabezpieczenia – M14×30 10.9 jest bez powłoki (stal czarna, olejona). Po montażu pomaluj połączenie; nie stosuj ocynku ogniowego na śrubach 10.9 bez zgody projektanta.
