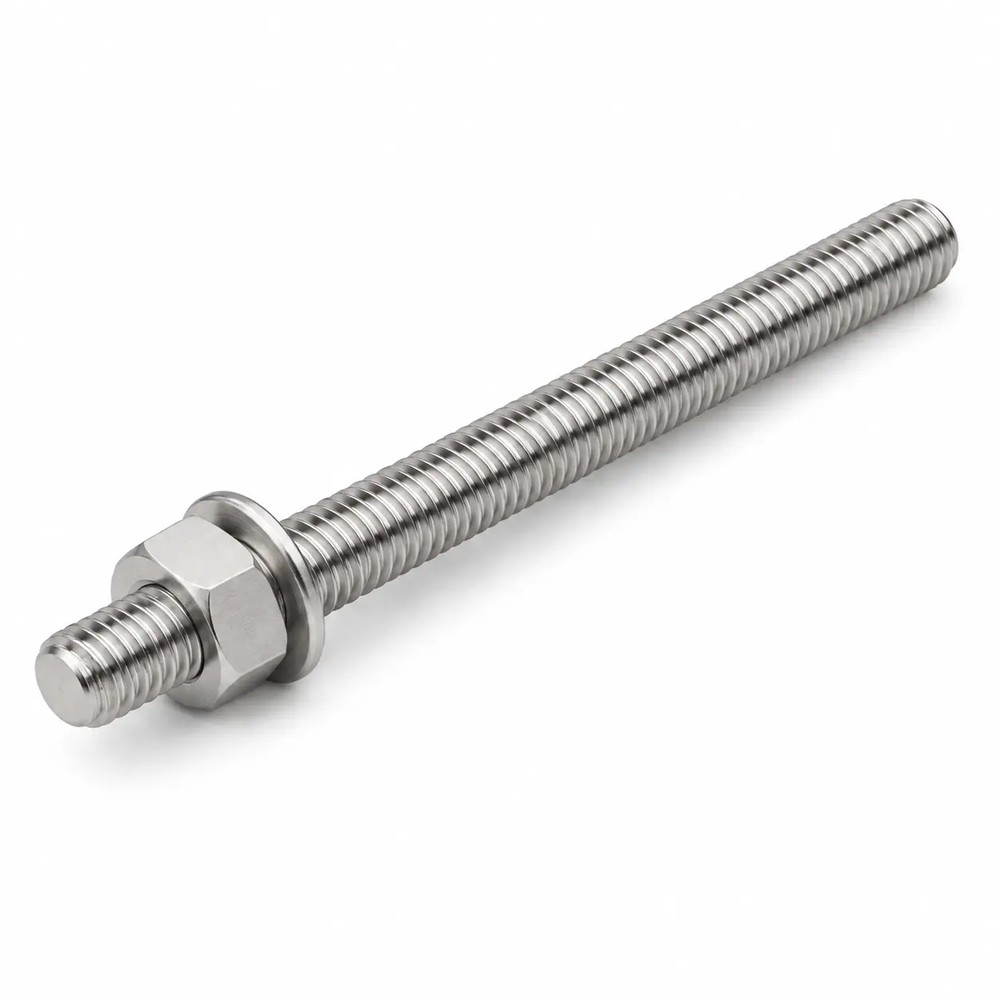

Pręt gwintowany do kotwy chemicznej M16x190, stal nierdzewna A2
106,94 zł / opak.
86,94 zł / opak.
Pręt M16 × 190 do osadzania w zaprawie – na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków)
Pręt gwintowany M16 × 190 mm (stal A2, stal nierdzewna A2) do kotew chemicznych w betonie i murze. W komplecie nakrętka M16 i podkładka. Wiercisz otwór Ø 18 mm, osadzasz pręt na głębokości 80–172 mm i dokręcasz momentem 40 Nm (zaprawa TCM PRO+). Przy hef 80 mm przykręcisz element do ok. 92 mm. Opakowanie: 10 kompletów.
Pręt M16 × 190 A2 – do kotwy chemicznej w betonie i murze
Pręt ma gwint metryczny M16 × 2 mm na całej długości 190 mm. Osadza się go w otworze wypełnionym zaprawą iniekcyjną; po utwardzeniu zaprawy na wystający gwint zakładasz mocowany element, podkładkę i nakrętkę.
Wykonanie: stal nierdzewna A2. Stal nierdzewna bez powłoki – nie złuszcza się i nie rdzewieje w wilgoci. Zastosowanie: konsole na elewacjach, zadaszenia, myjnie, pralnie i chłodnie.
Dane montażowe podajemy dla zaprawy Trutek TCM PRO+ (ETA-23/0051): wiertło Ø 18 mm, hef od 80 do 192 mm, moment 40 Nm. Przy długości 190 mm pręt pozwala na hef do 172 mm.
Opakowanie zawiera 10 kompletów (pręt + nakrętka M16 + podkładka).
Zalety pręta M16 × 190 A2
Pręt, nakrętka M16 i podkładka w jednym.
Dowolna głębokość osadzenia i grubość elementu.
Stal nierdzewna bez powłoki – nie złuszcza się i nie rdzewieje w wilgoci.
Ø 18 mm, hef 80–192 mm, 40 Nm.
Montaż blisko krawędzi i przy małych rozstawach.
Element do ok. 92 mm przy hef 80 mm.
Zastosowanie pręta M16 × 190 A2
mocowanie w betonie i murze
kotwienie słupków i stóp
szyny, ramy, podpory urządzeń
mocowanie do ścian i stropów
W skrócie
Pręt M16 × 190 w otworze
Rozkład długości pręta przy minimalnej głębokości osadzenia.
Parametry techniczne pręta M16 × 190 A2
Dane montażowe wg ETA-23/0051 dla zaprawy Trutek TCM PRO+; wymiary nakrętek i podkładek wg DIN 934 / DIN 125. Grubość elementu wyliczona: L − hef − nakrętka − podkładka − 2 mm.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M16 × 2 mm | na całej długości |
| Długość L | 190 mm | |
| Materiał | Stal nierdzewna austenityczna A2 | stal A2 |
| Powłoka / wykonanie | stal nierdzewna A2 | |
| Wiertło | Ø 18 mm | SDS |
| Głębokość osadzenia hef | 80–172 mm | max wg ETA 192 mm |
| Moment montażowy | 40 Nm | TCM PRO+, ETA-23/0051 |
| Grubość elementu przy hef min. | do 92 mm | hef 80 mm |
| Nakrętka | M16, wys. 13 mm | klucz 24 mm |
| Podkładka | Ø 30 mm, gr. 3 mm | |
| Opakowanie | 10 kompletów | pręt + nakrętka + podkładka |
| Warunki pracy | na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków) |
Głębokość osadzenia a grubość elementu – M16 × 190
Im głębiej osadzisz pręt, tym większa nośność, ale cieńszy element zmieścisz pod nakrętką.
| hef | Gwint nad betonem | Grubość elementu |
|---|---|---|
| 80 mm | 110 mm | do 92 mm |
| 125 mm | 65 mm | do 47 mm |
| 172 mm | 18 mm | – |
Poradnik: Jak dobrać średnicę, nakrętkę i podkładkę oraz osadzić pręt w kotwie chemicznej – tabele wierteł, głębokości i momentów. Pręt gwintowany DIN 976: dobór i kotwa chemiczna →
Jak osadzić pręt M16 × 190 w kotwie chemicznej – krok po kroku
Dobór wykonania
Stal nierdzewna A2: na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków).
Uwaga: przy chlorkach (basen, morze, sól drogowa) wybierz A4.
Przechowywanie i transport
W czystym miejscu, z dala od opiłków zwykłej stali.
Nie uszkadzaj gwintu – zabrudzony gwint czyść przed montażem nakrętki.
Pręty M16 – inne długości i wykonania
150 mm · A2M16 × 190
190 mm · ten produktM16 × 200
200 mm · A2M16 × 220
220 mm · A2M16 × 240
240 mm · A2M16 × 260
260 mm · A2M16 × 300
300 mm · A2M16 × 350
350 mm · A2M16 × 380
380 mm · A2M16 × 190 ZN
ZN · ocynk galwanicznyM16 × 190 HDG
HDG · ocynk ogniowy HDG
Ta sama średnica M16 – wybierz długość do grubości elementu.
Inna długość lub wykonanie? Zobacz wszystkie pręty gwintowane do kotwy chemicznej (M8–M24 – 8.8 ocynk, HDG i A2) oraz kotwy chemiczne. Pręty z gwintem na całej długości 1 m znajdziesz w kategorii pręty gwintowane DIN 976.
Do montażu kotwy chemicznej
zaprawa z aprobatą ETA-23/0051
ZOBACZ →Wiertło udarowe SDS-plus Ø 18 × 200/150 mm
otwór Ø 18 mm, głębokość do 150 mm
ZOBACZ →Szczotka do czyszczenia otworów 13–18 mm
do otworu Ø 18 mm
ZOBACZ →Pompka do wydmuchiwania zanieczyszczeń 270 mm
oczyszczanie otworu z pyłu
ZOBACZ →
Karta techniczna pręta M16 × 190 A2
Badania i certyfikaty
■ PN-EN ISO 3506-1 (stal A2)
■ dane montażowe: ETA-23/0051 (Trutek TCM PRO+)
■ marka: Pamar
Najczęściej zadawane pytania – pręt M16 × 190 A2
Jakie wiertło i jaka głębokość otworu pod pręt M16 × 190 A2?▼
Wiertło Ø 18 mm. Głębokość otworu = głębokość osadzenia hef: dla M16 zaprawa TCM PRO+ dopuszcza 80–192 mm, a przy długości 190 mm osadzisz pręt M16 × 190 A2 najwyżej na ok. 172 mm, żeby nad betonem został gwint na nakrętkę i podkładkę.
Jak gruby element zamocuję prętem M16 × 190 A2?▼
Gdy pręt M16 × 190 A2 osadzisz na hef = 80 mm, nad betonem zostaje 110 mm gwintu. Po odjęciu nakrętki (13 mm), podkładki (3 mm) i 2 mm zapasu grubość mocowanego elementu wynosi do ok. 92 mm.
Jakim momentem dokręcić nakrętkę na pręcie M16 × 190 A2?▼
Dla pręta M16 × 190 A2 w zaprawie TCM PRO+ maksymalny moment wynosi 40 Nm (ETA-23/0051). Nakrętkę dokręcaj kluczem dynamometrycznym 24 mm dopiero po pełnym czasie utwardzenia zaprawy.
Jak oczyścić otwór Ø 18 mm pod pręt M16 × 190 A2?▼
Przy hef do 160 mm wystarczy czyszczenie ręczne: 4× przedmuch pompką, 4× szczotka Ø 18 mm, 4× przedmuch. Głębszy otwór pod pręt M16 × 190 A2 czyść sprężonym powietrzem min. 6 bar: 2× / 2× / 2×. Potem wypełnij go zaprawą od dna w ok. 2/3.
Gdzie zastosować pręt M16 × 190 A2?▼
M16 × 190 ze stali nierdzewnej A2 sprawdzi się na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków) – np. konsole na elewacjach, zadaszenia, myjnie, pralnie, chłodnie. Przy chlorkach wybierz A4.
Ile kompletów pręta M16 × 190 A2 jest w opakowaniu?▼
10 kompletów: pręt M16 × 190 mm z gwintem na całej długości, nakrętka M16 i podkładka – stal nierdzewna A2. Symbol: 97616190A2.
Pręt M16 × 190 A2 czy M16 × 200?▼
M16 × 200 daje 10 mm więcej gwintu niż pręt M16 × 190 A2 – możesz osadzić go głębiej (do 192 mm) albo zamocować element grubszy o tyle samo. Krótszy w tej wersji jest M16 × 150.
