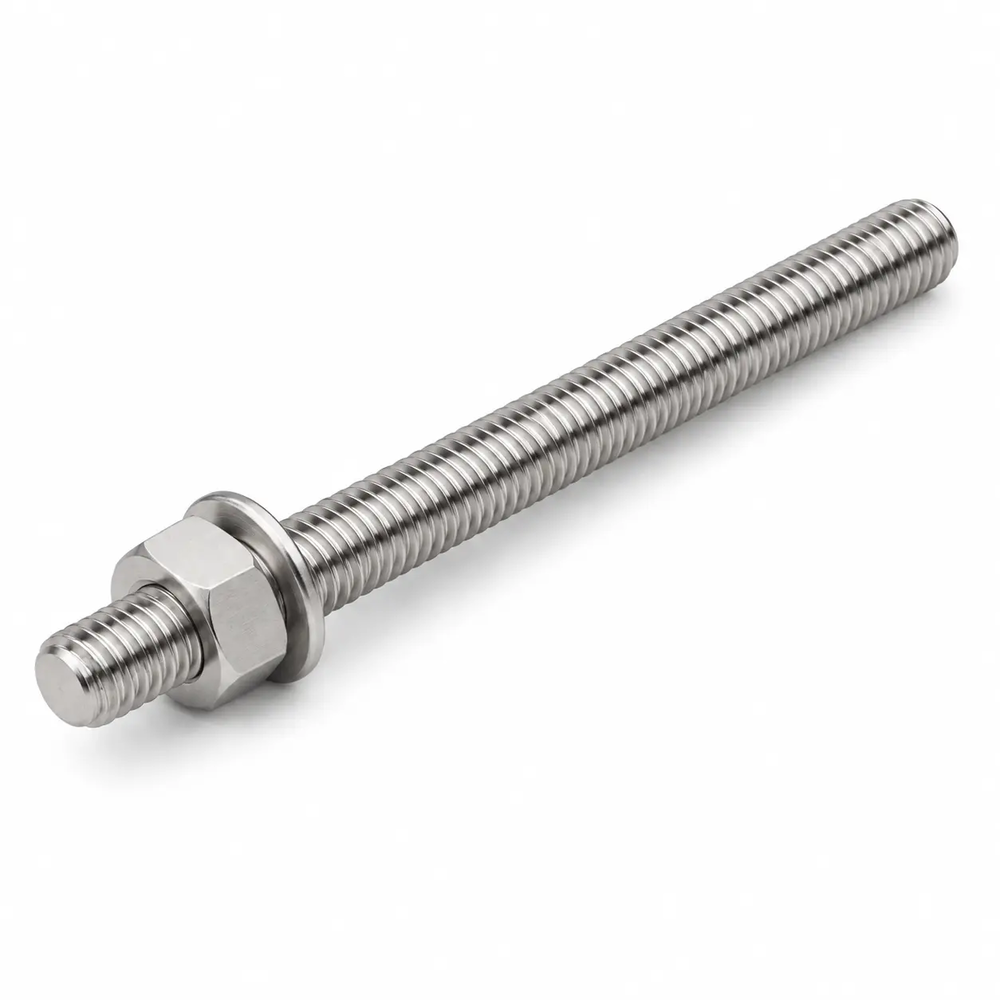

Pręt gwintowany do kotwy chemicznej M10x115, stal nierdzewna A2
84,13 zł / opak.
68,40 zł / opak.
Pręt M10 × 115 do osadzania w zaprawie – na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków)
Pręt gwintowany M10 × 115 mm (stal A2, stal nierdzewna A2) do kotew chemicznych w betonie i murze. W komplecie nakrętka M10 i podkładka. Wiercisz otwór Ø 12 mm, osadzasz pręt na głębokości 60–103 mm i dokręcasz momentem 12 Nm (zaprawa TCM PRO+). Przy hef 60 mm przykręcisz element do ok. 43 mm. Opakowanie: 20 kompletów.
Pręt M10 × 115 A2 – do kotwy chemicznej w betonie i murze
Pręt ma gwint metryczny M10 × 1,5 mm na całej długości 115 mm. Osadza się go w otworze wypełnionym zaprawą iniekcyjną; po utwardzeniu zaprawy na wystający gwint zakładasz mocowany element, podkładkę i nakrętkę.
Wykonanie: stal nierdzewna A2. Stal nierdzewna bez powłoki – nie złuszcza się i nie rdzewieje w wilgoci. Zastosowanie: konsole na elewacjach, zadaszenia, myjnie, pralnie i chłodnie.
Dane montażowe podajemy dla zaprawy Trutek TCM PRO+ (ETA-23/0051): wiertło Ø 12 mm, hef od 60 do 120 mm, moment 12 Nm. Przy długości 115 mm pręt pozwala na hef do 103 mm.
Opakowanie zawiera 20 kompletów (pręt + nakrętka M10 + podkładka).
Zalety pręta M10 × 115 A2
Pręt, nakrętka M10 i podkładka w jednym.
Dowolna głębokość osadzenia i grubość elementu.
Stal nierdzewna bez powłoki – nie złuszcza się i nie rdzewieje w wilgoci.
Ø 12 mm, hef 60–120 mm, 12 Nm.
Montaż blisko krawędzi i przy małych rozstawach.
Element do ok. 43 mm przy hef 60 mm.
Zastosowanie pręta M10 × 115 A2
mocowanie w betonie i murze
kotwienie słupków i stóp
szyny, ramy, podpory urządzeń
mocowanie do ścian i stropów
W skrócie
Pręt M10 × 115 w otworze
Rozkład długości pręta przy minimalnej głębokości osadzenia.
Parametry techniczne pręta M10 × 115 A2
Dane montażowe wg ETA-23/0051 dla zaprawy Trutek TCM PRO+; wymiary nakrętek i podkładek wg DIN 934 / DIN 125. Grubość elementu wyliczona: L − hef − nakrętka − podkładka − 2 mm.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M10 × 1,5 mm | na całej długości |
| Długość L | 115 mm | |
| Materiał | Stal nierdzewna austenityczna A2 | stal A2 |
| Powłoka / wykonanie | stal nierdzewna A2 | |
| Wiertło | Ø 12 mm | SDS |
| Głębokość osadzenia hef | 60–103 mm | max wg ETA 120 mm |
| Moment montażowy | 12 Nm | TCM PRO+, ETA-23/0051 |
| Grubość elementu przy hef min. | do 43 mm | hef 60 mm |
| Nakrętka | M10, wys. 8 mm | klucz 17 mm |
| Podkładka | Ø 20 mm, gr. 2 mm | |
| Opakowanie | 20 kompletów | pręt + nakrętka + podkładka |
| Warunki pracy | na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków) |
Głębokość osadzenia a grubość elementu – M10 × 115
Im głębiej osadzisz pręt, tym większa nośność, ale cieńszy element zmieścisz pod nakrętką.
| hef | Gwint nad betonem | Grubość elementu |
|---|---|---|
| 60 mm | 55 mm | do 43 mm |
| 80 mm | 35 mm | do 23 mm |
| 103 mm | 12 mm | – |
Poradnik: Jak dobrać średnicę, nakrętkę i podkładkę oraz osadzić pręt w kotwie chemicznej – tabele wierteł, głębokości i momentów. Pręt gwintowany DIN 976: dobór i kotwa chemiczna →
Jak osadzić pręt M10 × 115 w kotwie chemicznej – krok po kroku
Dobór wykonania
Stal nierdzewna A2: na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków).
Uwaga: przy chlorkach (basen, morze, sól drogowa) wybierz A4.
Przechowywanie i transport
W czystym miejscu, z dala od opiłków zwykłej stali.
Nie uszkadzaj gwintu – zabrudzony gwint czyść przed montażem nakrętki.
Pręty M10 – inne długości i wykonania
115 mm · ten produktM10 × 130
130 mm · A2M10 × 150
150 mm · A2M10 × 170
170 mm · A2M10 × 190
190 mm · A2M10 × 115 ZN
ZN · ocynk galwanicznyM10 × 115 HDG
HDG · ocynk ogniowy HDG
Ta sama średnica M10 – wybierz długość do grubości elementu.
Inna długość lub wykonanie? Zobacz wszystkie pręty gwintowane do kotwy chemicznej (M8–M24 – 8.8 ocynk, HDG i A2) oraz kotwy chemiczne. Pręty z gwintem na całej długości 1 m znajdziesz w kategorii pręty gwintowane DIN 976.
Do montażu kotwy chemicznej
zaprawa z aprobatą ETA-23/0051
ZOBACZ →Wiertło udarowe SDS-plus Ø 12 × 160/100 mm
otwór Ø 12 mm, głębokość do 100 mm
ZOBACZ →Szczotka do czyszczenia otworów 8–12 mm
do otworu Ø 12 mm
ZOBACZ →Pompka do wydmuchiwania zanieczyszczeń 270 mm
oczyszczanie otworu z pyłu
ZOBACZ →
Karta techniczna pręta M10 × 115 A2
Badania i certyfikaty
■ PN-EN ISO 3506-1 (stal A2)
■ dane montażowe: ETA-23/0051 (Trutek TCM PRO+)
■ marka: Pamar
Najczęściej zadawane pytania – pręt M10 × 115 A2
Jakie wiertło i jaka głębokość otworu pod pręt M10 × 115 A2?▼
Wiertło Ø 12 mm. Głębokość otworu = głębokość osadzenia hef: dla M10 zaprawa TCM PRO+ dopuszcza 60–120 mm, a przy długości 115 mm osadzisz pręt M10 × 115 A2 najwyżej na ok. 103 mm, żeby nad betonem został gwint na nakrętkę i podkładkę.
Jak gruby element zamocuję prętem M10 × 115 A2?▼
Gdy pręt M10 × 115 A2 osadzisz na hef = 60 mm, nad betonem zostaje 55 mm gwintu. Po odjęciu nakrętki (8 mm), podkładki (2 mm) i 2 mm zapasu grubość mocowanego elementu wynosi do ok. 43 mm.
Jakim momentem dokręcić nakrętkę na pręcie M10 × 115 A2?▼
Dla pręta M10 × 115 A2 w zaprawie TCM PRO+ maksymalny moment wynosi 12 Nm (ETA-23/0051). Nakrętkę dokręcaj kluczem dynamometrycznym 17 mm dopiero po pełnym czasie utwardzenia zaprawy.
Jak oczyścić otwór Ø 12 mm pod pręt M10 × 115 A2?▼
Przy hef do 100 mm wystarczy czyszczenie ręczne: 4× przedmuch pompką, 4× szczotka Ø 12 mm, 4× przedmuch. Głębszy otwór pod pręt M10 × 115 A2 czyść sprężonym powietrzem min. 6 bar: 2× / 2× / 2×. Potem wypełnij go zaprawą od dna w ok. 2/3.
Gdzie zastosować pręt M10 × 115 A2?▼
M10 × 115 ze stali nierdzewnej A2 sprawdzi się na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków) – np. konsole na elewacjach, zadaszenia, myjnie, pralnie, chłodnie. Przy chlorkach wybierz A4.
Ile kompletów pręta M10 × 115 A2 jest w opakowaniu?▼
20 kompletów: pręt M10 × 115 mm z gwintem na całej długości, nakrętka M10 i podkładka – stal nierdzewna A2. Symbol: 97610115A2.
Pręt M10 × 115 A2 czy M10 × 130?▼
M10 × 130 daje 15 mm więcej gwintu niż pręt M10 × 115 A2 – możesz osadzić go głębiej (do 120 mm) albo zamocować element grubszy o tyle samo. M10 × 115 to najkrótszy pręt M10 w tej wersji.
