Podwalina HS 170x290 mm do drzwi przesuwnych: wypełnienie bardzo dużej różnicy wysokości pod progiem
Ciepła podwalina pod próg drzwi przesuwnych HS, szerokość 170 mm, wysokość 290 mm. Przekrój w kształcie litery T łączy warstwę nośną z prasowanej pianki PU z wkładem z twardego XPS – przenosi ciężar skrzydła i ogranicza mostek termiczny pod progiem. Wysokość 290 mm – wypełnienie bardzo dużej różnicy wysokości pod progiem. Sprzedaż na metry bieżące. Marka: NYXON.
Podwalina HS 170x290 mm – charakterystyka
Podwalina HS 170x290 mm to bardzo wysoka podwalina HS do systemów przesuwnych HS i HST. Bardzo wysoka belka HS pozwala osadzić próg drzwi przesuwnych znacznie powyżej stropu. Cała strefa pod progiem wypełniona jest nośnym, izolacyjnym materiałem.
Belka jest kompozytem: warstwa nośna z prasowanej pianki PU (ok. 550 kg/m³, 8700 kPa przy 10% odkształcenia) i wkład z twardego XPS (λ 0,037 W/(m·K)).
Szerokość 170 mm w części górnej podpiera szeroki próg, a część dolna (130 mm) daje stabilne oparcie w otworze. Część dolna ma układ 25 + 80 + 25 mm. Belkę można frezować pod profil progu.
Przykład: pod drzwi przesuwne o szerokości otworu 400 cm przygotuj ok. 398 cm belki (ok. 1 cm luzu z każdej strony) – to 2 odcinki łączone łącznikami pozycjonującymi i klejem. Kątowniki co maks. 40 cm oznaczają co najmniej 11 punktów mocowania.
Zalety podwaliny HS 170x290 mm
Góra 170 mm pod próg, dół 130 mm w otworze.
87 kg/cm² – pod ciężkie skrzydła HS.
λ 0,037 W/(m·K) – mniej strat ciepła pod progiem.
Wypełnienie bardzo dużej różnicy wysokości pod progiem.
Do szerszych, cięższych progów HS.
Łączenie odcinków łącznikami i klejem.
Zastosowanie – podwalina HS 170x290 mm
tarasy, stropy nad nieogrzewanym
pełna izolacja pod progiem
duża różnica wysokości
zmiana poziomu posadzki
podparcie progu do ok. 170 mm
systemy przesuwne HS i HST
W skrócie

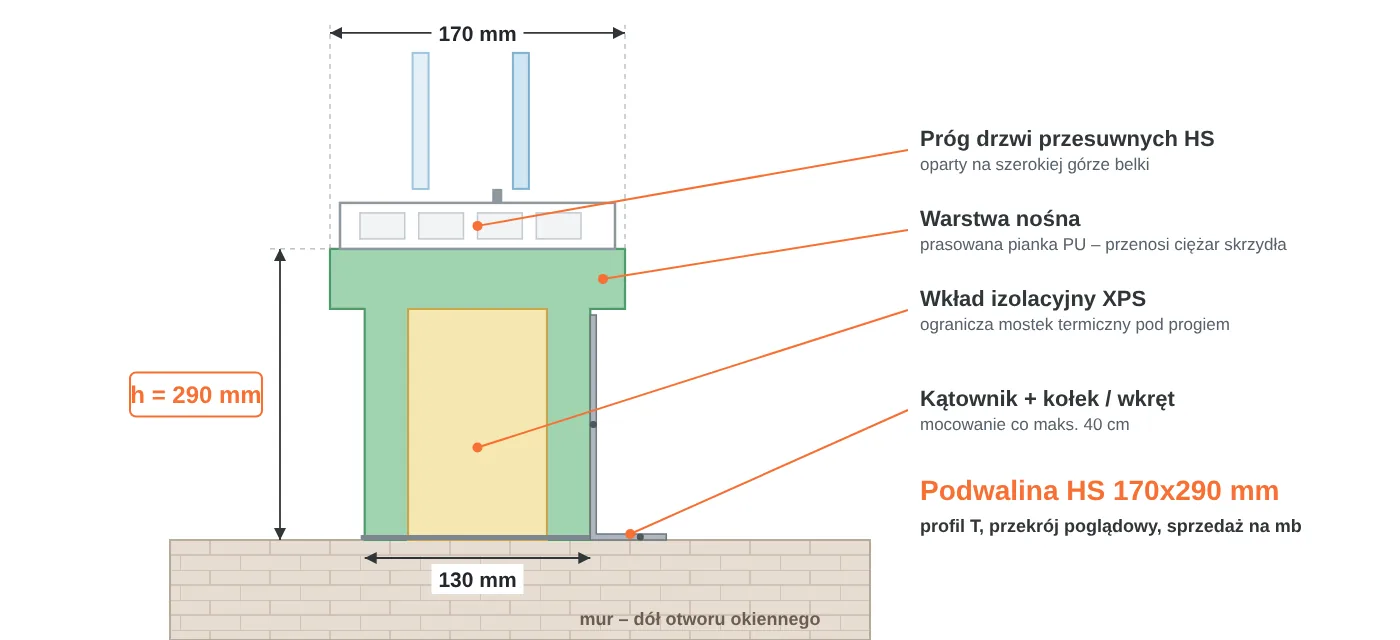

Budowa podwaliny HS
Przekrój w kształcie litery T: szeroka góra pod próg, węższy dół w otworze.
Parametry techniczne podwaliny HS 170x290 mm
Dane materiałowe według danych technicznych wyrobu. Wymiary nominalne.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Marka / producent | NYXON | |
| Rodzaj | podwalina kompozytowa pod próg HS | PU + XPS |
| Szerokość – część górna | 170 mm | pod próg |
| Szerokość – część dolna | 130 mm | 25 + 80 + 25 mm |
| Wysokość | 290 mm | |
| Warstwa nośna – materiał | prasowana pianka PU z recyklingu | zielona |
| Warstwa nośna – gęstość | ok. 550 kg/m³ | |
| Warstwa nośna – ściskanie | 8700 kPa | przy 10% odkształcenia |
| Maks. obciążenie użytkowe | 87 kg/cm² | |
| Warstwa nośna – λ | 0,088 W/(m·K) | klasa reakcji na ogień D |
| Wkład XPS – gęstość / ściskanie | ok. 36 kg/m³ / 300 kPa | |
| Wkład XPS – λ | 0,037 W/(m·K) | klasa reakcji na ogień F |
| Długość | do 3700 mm | z systemem łączenia |
| Systemy | HS i HST – PVC, aluminium, drewno | frezowanie pod profil |
| Sprzedaż | metr bieżący |
Jaką wysokość podwaliny HS wybrać
Wysokość belki = różnica między stropem a projektowanym poziomem progu.
| Zadanie | Wysokość | Uwagi |
|---|---|---|
| Wyrównanie podłoża, wymiana drzwi | 30–50 mm | niewielkie podniesienie |
| Próg nad płytą stropu | 60–90 mm | cienkie warstwy podłogi |
| Próg w poziomie posadzki | 100–150 mm | typowe warstwy podłogi |
| Grube posadzki, tarasy | 160–220 mm | duże podniesienie |
| Bardzo duża różnica wysokości | 230–300 mm – ten zakres | zamiast domurowania |
Poradnik: Jak dobrać belkę HS do progu drzwi przesuwnych i grubości warstw podłogi oraz jak ją zamontować, pokazujemy w poradniku Podwalina, belka okienna czy termoparapet? →
Jak zamontować podwalinę HS 170x290 mm – krok po kroku
Bezpieczeństwo pracy
Zagrożenia: pył przy cięciu i wierceniu; ostre narzędzia; duży ciężar skrzydeł HS przy montażu.
Środki ostrożności: tnij i wierć narzędziami do drewna; odcinki łącz łącznikami pozycjonującymi; skrzydła HS montuj w co najmniej dwie osoby.
Środki ochrony: odzież robocza; rękawice i okulary przy cięciu i wierceniu.
Przechowywanie i transport
Przechowuj belki na płasko, w suchym miejscu.
Chroń je przed długotrwałym działaniem słońca.
Nie kładź na nich ciężkich materiałów.
Inne wymiary podwaliny HS
ten produktHS 170x270 mm
wysokość 270 mmHS 170x280 mm
wysokość 280 mmHS 170x300 mm
wysokość 300 mmHS 150x290 mm
szerokość 150 mm
W ofercie szerokości 150 i 170 mm, wysokości od 30 do 300 mm co 10 mm.
Przyda się przy montażu
Karta techniczna podwaliny HS 170x290 mm
Dokumenty i dane
■ wymiar: góra 170 mm, dół 130 mm, wysokość 290 mm
■ warstwa nośna: pianka PU ok. 550 kg/m³
■ wkład izolacyjny: XPS 300 kPa
■ mocowanie: klej + kątowniki co maks. 40 cm
■ marka: NYXON
Najczęściej zadawane pytania – podwalina HS 170x290 mm
Czy podwalina HS 170x290 mm zastąpi domurowanie?▼
Tak. Wysokości 230–300 mm stosuje się przy bardzo dużej różnicy poziomów zamiast domurowania. W podwalinie HS 170x290 mm całe 290 mm wypełnia pianka PU z wkładem XPS, więc pod progiem nie powstaje mostek termiczny jak przy murze.
Jakie warstwy podłogi wyrówna podwalina HS 170x290 mm?▼
Przykład: izolacja 215 mm + wylewka 60 mm + posadzka 15 mm = 290 mm, czyli wysokość podwaliny HS 170x290 mm. Policz własne warstwy od powierzchni, na której stoi belka, do spodu progu – próg ma wypaść na poziomie gotowej posadzki.
Warstwy mają 295 mm – podwalina HS 170x290 mm czy HS 170x300 mm?▼
Podwalina HS 170x290 mm zostawi próg drzwi HS ok. 5 mm poniżej, a HS 170x300 mm – ok. 5 mm powyżej projektowanego poziomu. Wybierz tę, przy której próg wypadnie na poziomie gotowej posadzki; wysokości nie przycinaj. Gdy masz wątpliwości, napisz do nas – podpowiemy.
Podwalina HS 170x290 mm czy HS 150x290 mm?▼
Podwalina HS 170x290 mm ma górę 170 mm i dół 130 mm, wersja 150 – 150 i 110 mm. Belka nie może być węższa od ramy progowej: HS 150 pasuje do progów o głębokości do ok. 150 mm, HS 170 – do szerszych. Wysokość 290 mm jest dostępna w obu wersjach.
Ile podwaliny HS 170x290 mm i ile mocowań pod otwór 200 cm?▼
Potrzebujesz ok. 198 cm (1,98 mb) podwaliny HS 170x290 mm – ok. 2 cm mniej niż szerokość otworu. Zmieścisz to w jednym odcinku (do 3700 mm). Kątowniki co maks. 40 cm – co najmniej 6 punktów mocowania.
Czym uszczelnić próg na podwalinie HS 170x290 mm?▼
Od zewnątrz styk progu, podwaliny HS 170x290 mm i muru zamyka fartuch EPDM, od strony pomieszczenia – paroszczelna taśma do ciepłego montażu.
