Podkładki DIN 440 to grube i szerokie podkładki do konstrukcji drewnianych. Drewno jest miękkie, więc zwykła podkładka wcina się w nie przy dokręcaniu – DIN 440 rozkłada nacisk na dużej powierzchni. W ofercie Pamar forma R (okrągły otwór) do śrub i prętów M5, M6 oraz M12–M30, ocynkowana galwanicznie (ZN).
DIN 440 – wymiary podkładek do drewna
Kliknij rozmiar, żeby zobaczyć produkt w sklepie. Wymiary nominalne w mm, forma R.
Jak czytać nazwę? „FI 12” w nazwie produktu oznacza podkładkę do śruby lub pręta M12 – otwór ma 13,5 mm. Podkładka DIN 440 jest ok. 3–4× szersza od łącznika i wyraźnie grubsza od poszerzanej DIN 9021, dlatego nie wygina się pod nakrętką.
Masa podkładek DIN 440
Masa w gramach na sztukę = kg na 1000 szt.
Do gwintu
Masa [g/szt. = kg/1000 szt.]
M5
3,6
M6
5,4
M12
43,3
M14
55,7
M16
87,2
M18
98,6
M20
173,9
M22
215,4
M24
242,3
M27
322
M30
367,6
Orientacyjnie: wartości dla stali (7,85 g/cm³), wyliczone z wymiarów nominalnych. Rzeczywista masa zależy od tolerancji i powłoki.

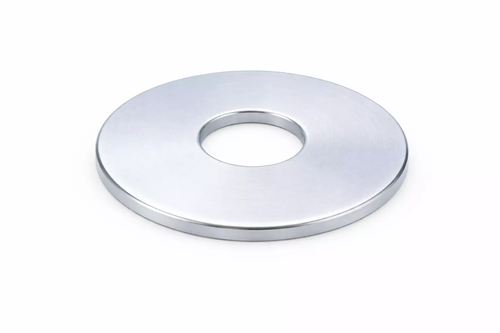

Gruba i szeroka podkładka z otworem okrągłym, przeznaczona do drewna. Nie wcina się we włókna przy dokręcaniu śruby zamkowej lub sześciokątnej w belkach i krokwiach.
DO DREWNAGRUBA I SZEROKAOCYNKØ 5–30
Wybierz średnicę podkładki DIN 440
Każda średnica ma osobną stronę z wymiarami, wykonaniami i pasującymi elementami połączenia.
Podkładki poszerzane DIN 440 – sklep internetowy Pamar
Podkładki poszerzane DIN 440 – grube podkładki o dużej średnicy do konstrukcji drewnianych. Pod łbem śruby i nakrętką rozkładają nacisk, więc nie wgniatają się w drewno. W sklepie Pamar kupisz je razem ze śrubami zamkowymi DIN 603 i wkrętami DIN 571. Ceny netto, wysyłka 24–48 h.
Pytania o podkładki poszerzane DIN 440
Do czego podkładka DIN 440?Do połączeń w drewnie – pod łeb śruby i nakrętkę, żeby nie wgniatały się w materiał.
DIN 440 czy DIN 9021?DIN 440 jest grubsza – do drewna. DIN 9021 jest cieńsza, do blach i tworzyw.
Jakie śruby pasują?Śruby zamkowe DIN 603, wkręty DIN 571 i pręty gwintowane w tej samej średnicy.
Jak dobrać rozmiar?Do średnicy śruby – np. podkładka M10 do śruby M10. Wymiary podajemy na stronie każdej średnicy.
Ocynk, A2 czy śruba czerniona?Ten sam materiał dobierz dla śruby, nakrętki i podkładki – sprawdź w poradniku Pamar.
