Podkładki DIN 125, 127, 9021 i 440 – płaskie, sprężyste, poszerzane
Rodzaje podkładek w ofercie
Kliknij normę, żeby przejść do kategorii.
| Norma | Rodzaj | Zakres | Do czego |
|---|---|---|---|
| DIN 125 (ISO 7089) | płaska okrągła | M3–M56 | standardowe połączenia śrubowe, ochrona powierzchni |
| DIN 127 | sprężysta, rozcięta | M2–M48 | lekkie połączenia narażone na luzowanie |
| DIN 9021 (ISO 7093-1) | płaska poszerzana, Ø ok. 3× d | M3–M36 | cienkie blachy, tworzywa, otwory podłużne |
| DIN 440 R | gruba i szeroka, do drewna | M5–M30 | więźby, tarasy, wiaty, konstrukcje drewniane |
Jakie wykonanie wybrać? Ten sam materiał co śruba i nakrętka. Stal nierdzewna A2 – na zewnątrz i w wilgoci. Ocynk galwaniczny – wnętrza i typowe konstrukcje. Ocynk ogniowy – do śrub ocynkowanych ogniowo na zewnątrz.
Powiązane wpisy
PAMAR · PODKŁADKI
Podkładki pod śruby i nakrętki
Podkładki płaskie, poszerzane, sprężyste i do konstrukcji drewnianych. Rozkładają nacisk, chronią powierzchnię i zabezpieczają połączenie – w wykonaniu ocynkowanym, ogniowym i nierdzewnym A2.
DINOCYNK · HDG · A2OD M2 DO M564 RODZAJE
NAJCZĘŚCIEJ WYBIERANE
01 Okrągłe DIN 125
02 Sprężyste DIN 127
03 Poszerzane DIN 9021
04 Do drewna DIN 440
Wybierz rodzaj podkładki
Kliknij, aby zobaczyć dostępne rozmiary i wykonania.

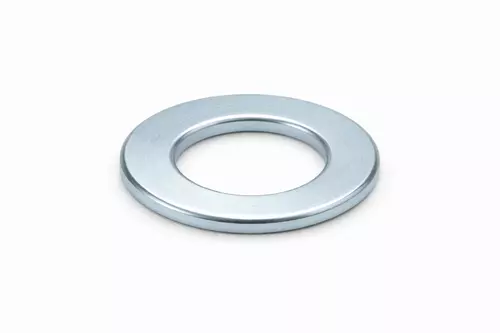

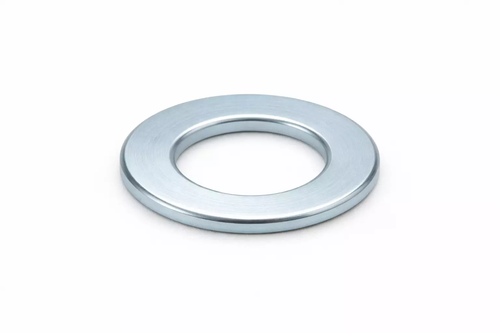

PŁASKAOkrągłe DIN 125Ocynk, HDG i A2, M3–M56.ZOBACZ PODKŁADKI →

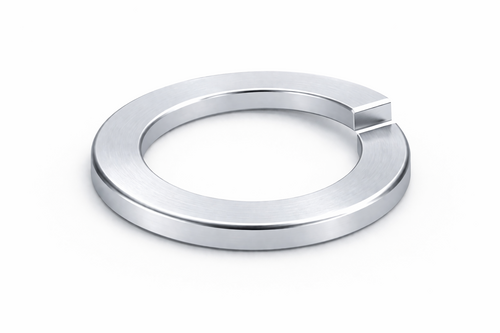

PRZECIW LUZOWANIUSprężyste DIN 127Pierścień sprężysty, M2–M48.ZOBACZ PODKŁADKI →

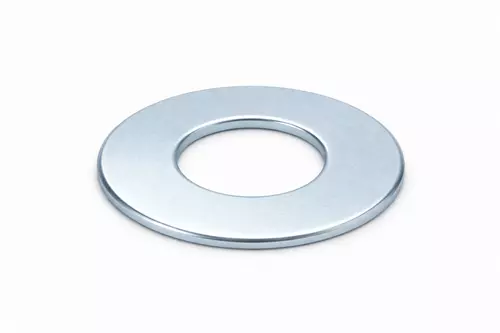

DO BLACHPoszerzane DIN 9021Duża średnica zewnętrzna, M3–M36.ZOBACZ PODKŁADKI →

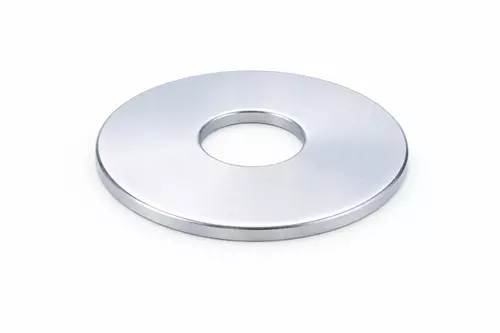

DO DREWNADo drewna DIN 440Grube i szerokie, otwór 5–30 mm.ZOBACZ PODKŁADKI →Jak dobrać podkładkę?
01Dobierz rozmiar do śrubyOznaczenie M podkładki odpowiada średnicy śruby – do M10 podkładka M10.
02Wybierz rodzajPłaska rozkłada nacisk, poszerzana chroni cienkie blachy, sprężysta ogranicza luzowanie.
03Dopasuj materiałTen sam materiał co śruba i nakrętka – stali A2 nie łącz z ocynkiem na zewnątrz.
04Załóż we właściwym miejscuPodkładka płaska pod nakrętką lub łbem po stronie obracanej, sprężysta – pod nakrętką.
Skompletuj połączenie
ŚRUBYWszystkie śrubyDIN 933, 931, 912, 7991, ISO 7380ZOBACZ ŚRUBY →DIN
934Nakrętki sześciokątne DIN 934standardowa nakrętka M3–M64ZOBACZ NAKRĘTKI →DIN
985Nakrętki samokontrujące DIN 985z pierścieniem – przy drganiachZOBACZ NAKRĘTKI →
934Nakrętki sześciokątne DIN 934standardowa nakrętka M3–M64ZOBACZ NAKRĘTKI →DIN
985Nakrętki samokontrujące DIN 985z pierścieniem – przy drganiachZOBACZ NAKRĘTKI →
Podkładki DIN 125, 127, 9021 i 440 – sklep internetowy Pamar
Podkładka to najtańszy element połączenia, a decyduje o tym, czy łeb śruby nie wgniecie blachy lub drewna i czy nakrętka nie poluzuje się pod drganiami. W sklepie Pamar dobierzesz podkładki płaskie DIN 125, poszerzane DIN 9021, sprężyste DIN 127 i do drewna DIN 440 – w tym samym materiale co śruby i nakrętki.Wymiary najczęstszych rozmiarów znajdziesz w tabeli poniżej – bez szukania norm.
W SKRÓCIE
M2–M56 od małych śrub po konstrukcje
4 normy DIN 125, 127, 9021, 440
ZN · HDG · A2 ocynk, ocynk ogniowy, nierdzewna
120+ pozycji w ofercie
Wymiary podkładek DIN 125 i DIN 9021
| Śruba | Otwór d1 [mm] | DIN 125: Ø zewn. [mm] | DIN 125: grubość [mm] | DIN 9021: Ø zewn. [mm] | DIN 9021: grubość [mm] |
|---|---|---|---|---|---|
| M3 | 3,2 | 7 | 0,5 | 9 | 0,8 |
| M4 | 4,3 | 9 | 0,8 | 12 | 1 |
| M5 | 5,3 | 10 | 1 | 15 | 1,2 |
| M6 | 6,4 | 12 | 1,6 | 18 | 1,6 |
| M8 | 8,4 | 16 | 1,6 | 24 | 2 |
| M10 | 10,5 | 20 | 2 | 30 | 2,5 |
| M12 | 13 | 24 | 2,5 | 37 | 3 |
| M14 | 15 | 28 | 2,5 | 44 | 3 |
| M16 | 17 | 30 | 3 | 50 | 3 |
| M20 | 21 / 22 | 37 | 3 | 60 | 4 |
| M24 | 25 / 26 | 44 | 4 | 72 | 5 |
| M30 | 31 / 33 | 56 | 4 | 92 | 6 |
Jak czytać: wymiary nominalne według norm. Od M20 otwór DIN 125 i DIN 9021 się różni – pierwsza liczba dotyczy DIN 125, druga DIN 9021. Podkładka poszerzana ma ok. 3 razy większą średnicę niż śruba, płaska – ok. 2 razy.
Pytania o podkładki
Jaka podkładka pasuje do śruby M10?Do śruby M10 pasuje podkładka oznaczona M10: płaska DIN 125 ma otwór 10,5 mm, średnicę 20 mm i grubość 2 mm, a poszerzana DIN 9021 – średnicę 30 mm i grubość 2,5 mm. Do drewna wybierz podkładkę DIN 440 z otworem 11 mm.
Kiedy podkładka poszerzana DIN 9021 zamiast zwykłej?Gdy mocujesz cienką blachę, tworzywo lub element z otworem podłużnym (fasolką) – większa średnica rozkłada nacisk i nie pozwala łbowi przejść przez otwór. Przy zwykłych połączeniach stalowych z okrągłym otworem wystarczy podkładka płaska DIN 125.
Czy podkładka sprężysta zabezpiecza śrubę przed odkręceniem?Podkładka sprężysta DIN 127 sprawdza się w lekkich połączeniach i śrubach niższych klas. Norma DIN 127 jest formalnie wycofana, a przy mocno dokręconych śrubach 8.8 i 10.9 narażonych na drgania skuteczniejsze są nakrętki samokontrujące DIN 985 lub nakrętki z kołnierzem ząbkowanym DIN 6923.
Do czego służy podkładka DIN 440?To gruba i szeroka podkładka do konstrukcji drewnianych. Drewno jest miękkie, więc zwykła podkładka wcina się w nie przy dokręcaniu – DIN 440 rozkłada nacisk na dużej powierzchni. Stosuje się ją ze śrubami, prętami gwintowanymi i wkrętami DIN 571 w więźbach, tarasach i wiatach.
Czy podkładki kupię w większych ilościach?Tak. Podkładki sprzedajemy w opakowaniach – liczbę sztuk podajemy przy każdym produkcie. Do większych zamówień dobierzemy też pasujące śruby i nakrętki w tym samym wykonaniu i przygotujemy ofertę dla firmy – napisz do nas.
Ocynk, A2 czy śruba czerniona?Ten sam materiał dobierz dla śruby, nakrętki i podkładki – sprawdź w poradniku Pamar.
