WIERTŁO SZLIFOWANE HSS-G DIN 338 FI. 5,3 MM DO METALU
44,30 zł / opak.
36,02 zł / opak.
Szlifowane wiertło do metalu Ø 5,3 mm – stal, żeliwo i metale kolorowe
Szlifowane wiertło kręte do metalu Ø 5,3 mm wg DIN 338 (typ N): długość całkowita 86 mm, część robocza 52 mm, kąt wierzchołkowy 135°, chwyt walcowy. Do stali konstrukcyjnej, staliwa, żeliwa, metali kolorowych i tworzyw. Opakowanie: 10 szt.
Wiertło HSS-G DIN 338 Ø 5,3 mm
Wiertło kręte do metalu Ø 5,3 mm wykonane ze stali szybkotnącej HSS-G, szlifowane. Wymiary wg DIN 338 (typ N): długość całkowita 86 mm, część robocza 52 mm, kąt wierzchołkowy 135°.
Chwyt walcowy Ø 5,3 mm pasuje do uchwytów wiertarek ręcznych, akumulatorowych, stołowych i kolumnowych. Szlifowana geometria daje dokładny otwór w tolerancji H10 i pewny start bez nawiercania.
Orientacyjne obroty dla Ø 5,3 mm: ok. 1500 obr./min w stali konstrukcyjnej i ok. 600 obr./min w stali nierdzewnej. Bez wycofywania wiertła wierć do ok. 21,2 mm.
Opakowanie zawiera 10 szt. Symbol: NWKA3385.3.
Zalety wiertła HSS-G Ø 5,3 mm
Dokładna geometria i ostre krawędzie.
Pewny start i mniejszy nacisk przy wierceniu.
L = 86 mm, l1 = 52 mm.
Do każdej wiertarki z uchwytem.
Powtarzalny wymiar otworu.
Stal, staliwo, żeliwo, brąz, tworzywa.
Do czego użyć wiertła Ø 5,3 mm
profile, blachy, kątowniki
korpusy, odlewy
aluminium, mosiądz, miedź, brąz
płyty, obudowy, osłony
W skrócie
Wiercenie Ø 5,3 mm
Kolejność pracy wiertłem HSS-G Ø 5,3 mm.

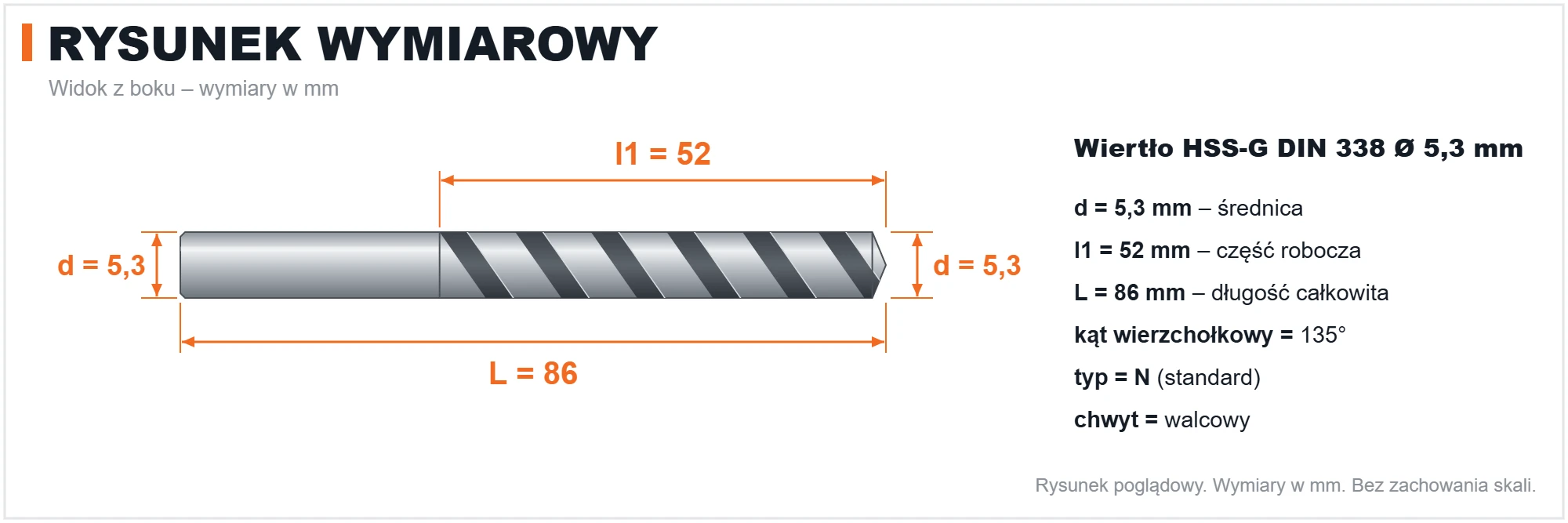

Rysunek wymiarowy – wiertło DIN 338 Ø 5,3 mm
Wymiary w mm: d = 5,3, l1 = 52, L = 86. Rysunek poglądowy, bez zachowania skali.
Parametry techniczne wiertła HSS-G DIN 338 Ø 5,3 mm
Wymiary wg DIN 338; obroty orientacyjne wyliczone z prędkości skrawania (n = Vc·1000/π·d); otwory pod gwint wg ISO 2306, przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Średnica d | Ø 5,3 mm | tolerancja h8 |
| Norma | DIN 338 | typ N, seria krótka |
| Długość całkowita L | 86 mm | DIN 338 |
| Część robocza l1 | 52 mm | DIN 338 |
| Chwyt | walcowy Ø 5,3 mm | do uchwytu wiertarskiego |
| Kąt wierzchołkowy | 135° | typ N |
| Materiał | stal szybkotnąca HSS-G, szlifowana | szlifowane, prawoskrętne |
| Obroty – stal konstrukcyjna | ok. 1500 obr./min | orientacyjnie, Vc ≈ 25 m/min |
| Obroty – stal nierdzewna | ok. 600 obr./min | orientacyjnie, Vc ≈ 10 m/min |
| Obroty – aluminium | do ok. 3600 obr./min | orientacyjnie, Vc ≈ 60 m/min |
| Głębokość bez wycofywania | ok. 21,2 mm | ok. 4 × d |
| Opakowanie | 10 szt. | symbol NWKA3385.3 |
Które wiertło DIN 338 wybrać?
Wykonania wiertła Ø 5,3 mm i pokrewnych wierteł w ofercie.
| Wiertło | Materiał | Kiedy stosować |
|---|---|---|
| DIN 338 HSS-G | stal szybkotnąca, szlifowana | stal konstrukcyjna, żeliwo, metale kolorowe |
| DIN 338 Co5 | HSS z 5% kobaltu | stal nierdzewna, stopowa, tytan |
| DIN 338 z chwytem zatoczonym | HSS-G | duże średnice w uchwycie 10 lub 13 mm |
Jak wiercić wiertłem DIN 338 Ø 5,3 mm – krok po kroku
Materiał i chłodzenie
HSS-G: szlifowana stal szybkotnąca do stali, staliwa, żeliwa i metali kolorowych.
Chłodzenie: przy Ø 5,3 mm stosuj chłodziwo od początku – przegrzane ostrze traci twardość.
Przechowywanie i transport
Przechowuj w suchym miejscu, w oryginalnym opakowaniu, z osłoniętymi ostrzami.
Tępe wiertło naostrz na szlifierce z przyrządem, zachowując kąt 135°.
Wiertło DIN 338 Ø 5,3 mm w innych wykonaniach i średnicach
NWKA3385.3 · ten produktØ 5,3 kobaltowe HSS-Co5
NWKA5.3CO5 · stal nierdzewna i stopowaØ 5,1
NWKA3385.1 · L = 86 mmØ 5,2
NWKA3385.2 · L = 86 mmØ 5,4
NWKA3385.4 · L = 93 mmØ 5,5
NWKA3385.5 · L = 93 mm
HSS-G – stal i metale kolorowe, Co5 – stal nierdzewna i stopowa.
Przyda się do wiercenia Ø 5,3 mm
Karta techniczna wiertła HSS-G DIN 338 Ø 5,3 mm
Badania i certyfikaty
■ HSS-G – stal szybkotnąca, szlifowana
■ tolerancja otworu H10
■ symbol NWKA3385.3
Najczęściej zadawane pytania o wiertło HSS-G DIN 338 Ø 5,3 mm
Jakie wymiary ma wiertło HSS-G DIN 338 Ø 5,3 mm?▼
Wg DIN 338 wiertło HSS-G Ø 5,3 mm ma długość całkowitą 86 mm i część roboczą 52 mm, chwyt walcowy o średnicy wiertła. Kąt wierzchołkowy 135°, typ N.
Jakie obroty ustawić dla wiertła HSS-G Ø 5,3 mm?▼
Dla wiertła HSS-G DIN 338 Ø 5,3 mm orientacyjnie ok. 1500 obr./min w stali konstrukcyjnej, ok. 600 obr./min w stali nierdzewnej i do ok. 3600 obr./min w aluminium (Vc ok. 25, 10 i 60 m/min). Przy Ø 5,3 mm zacznij od niższych obrotów i stosuj chłodzenie.
Czy wiertło HSS-G Ø 5,3 mm przewierci stal nierdzewną?▼
Wiertłem HSS-G Ø 5,3 mm pojedyncze otwory – tak, przy niskich obrotach (ok. 600 obr./min) i obfitym chłodzeniu. Do częstej pracy w nierdzewce wybierz wiertło kobaltowe Co5 DIN 338 Ø 5,3 mm.
Do jakiej wiertarki pasuje wiertło HSS-G Ø 5,3 mm?▼
Chwyt walcowy Ø 5,3 mm zamocujesz w każdym uchwycie wiertarskim o zakresie co najmniej 5,3 mm – w wiertarce ręcznej, akumulatorowej, stołowej lub kolumnowej. Wierć bez udaru.
Jak wiercić wiertłem HSS-G Ø 5,3 mm w blachę?▼
Przy wierceniu wiertłem HSS-G DIN 338 Ø 5,3 mm zapunktuj środek, zamocuj detal i prowadź wiertło prostopadle. Pod koniec zmniejsz nacisk, żeby wiertło nie „złapało” blachy przy wyjściu.
Jak głęboki otwór wywiercę wiertłem HSS-G Ø 5,3 mm?▼
Wiertło HSS-G Ø 5,3 mm ma część roboczą 52 mm. Bez wycofywania wierć orientacyjnie do ok. 21,2 mm (ok. 4 × d), głębiej – etapami, usuwając wióry z rowków.
Ile sztuk wiertła HSS-G DIN 338 Ø 5,3 mm jest w opakowaniu?▼
W opakowaniu jest 10 szt. wiertła HSS-G Ø 5,3 mm (symbol NWKA3385.3), L = 86 mm, l1 = 52 mm.
