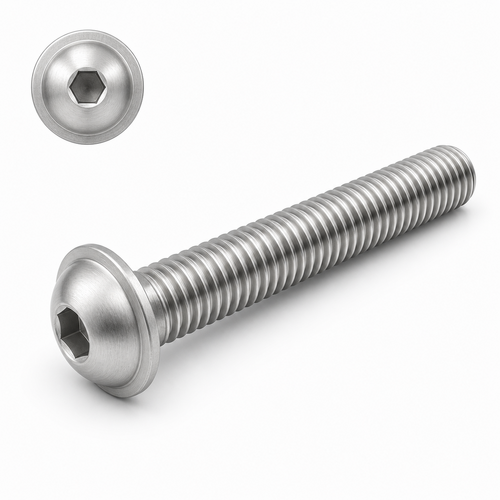

Śruby z łbem wypukłym i kołnierzem ISO 7380-2
ISO 7380-2 – wymiary według normy
Wymiary nominalne wg ISO 7380-2, w mm.
| Gwint d | Skok P | Średnica kołnierza dc | Wysokość łba k | Klucz imbusowy s |
|---|---|---|---|---|
| M3 | 0,5 | 6,9 | 1,65 | 2 |
| M4 | 0,7 | 9,4 | 2,2 | 2,5 |
| M5 | 0,8 | 11,8 | 2,75 | 3 |
| M6 | 1 | 13,6 | 3,3 | 4 |
| M8 | 1,25 | 17,8 | 4,4 | 5 |
| M10 | 1,5 | 21,9 | 5,5 | 6 |
| M12 | 1,75 | 26 | 6,6 | 8 |
Po co kołnierz? Kołnierz rozkłada nacisk na większej powierzchni, więc zwykle nie trzeba podkładki – to wygoda przy cienkich blachach, tworzywach i obudowach.
W koszyku: 0 100 szt
W koszyku: 0 100 szt
W koszyku: 0 100 szt
W koszyku: 0 100 szt
W koszyku: 0 100 szt
W koszyku: 0 100 szt
W koszyku: 0 100 szt
W koszyku: 0 100 szt
W koszyku: 0 100 szt
W koszyku: 0 100 szt
W koszyku: 0 100 szt
W koszyku: 0 100 szt
W koszyku: 0 100 szt
W koszyku: 0 100 szt
W koszyku: 0 100 szt
W koszyku: 0 100 szt
W koszyku: 0 100 szt
W koszyku: 0 100 szt
W koszyku: 0 100 szt
W koszyku: 0 100 szt
Powiązane wpisy
PAMAR · ŚRUBY IMBUSOWE ISO 7380-2
Śruby imbusowe ISO 7380-2 z łbem soczewkowym i kołnierzem
Łeb soczewkowy z szerokim kołnierzem. Kołnierz zastępuje podkładkę i rozkłada nacisk – dobra do cienkich blach, tworzyw i otworów owalnych.
ŁEB Z KOŁNIERZEMGNIAZDO IMBUSOWEA2 · 10.9M3–M12
Wybierz średnicę śruby ISO 7380-2
Każda średnica ma osobną stronę z tabelą wszystkich długości, wymiarami łba i klucza oraz pasującymi nakrętkami i podkładkami.
M3imbus 2 · 20 szt.M4imbus 2,5 · 25 szt.M5imbus 3 · 37 szt.M6imbus 4 · 44 szt.M8imbus 5 · 41 szt.M10imbus 6 · 30 szt.M12imbus 8 · 28 szt.
Dostępne wykonania
Zakres średnic i długości w sklepie. Konkretny rozmiar wybierzesz z listy produktów powyżej.
| Wykonanie | Średnice | Długości |
|---|---|---|
| stal nierdzewna A2 – na zewnątrz i w wilgoci | M3–M12 | 3–120 mm |
| stal kl. 10.9, ocynk galwaniczny – wysokie obciążenia | M3–M12 | 6–100 mm |
| stal kl. 10.9 bez pokrycia – wysokie obciążenia, maszyny | M4–M10 | 8–35 mm |
Kiedy wybrać tę śrubę?
KOŁNIERZBez podkładkiSzeroki kołnierz pod łbem przejmuje rolę podkładki.
DOCISKCienkie materiałyWiększa powierzchnia nacisku chroni blachy i tworzywa przed odkształceniem.
OTWORY OWALNERegulacja montażuKołnierz przykrywa otwory fasolkowe i powiększone.
STAL A2Zewnątrz i wilgoćNierdzewne wykonanie do zabudów i okuć zewnętrznych.
Jak dobrać śrubę?
01Wybierz rodzaj łbaŁeb sześciokątny dokręcisz kluczem płaskim, imbusowy – kluczem trzpieniowym, także w ciasnym miejscu.
02Policz długośćGrubość łączonych elementów + podkładka + nakrętka + 2–3 zwoje gwintu wystające ponad nakrętkę.
03Dobierz materiałOcynk do wnętrz, stal nierdzewna A2 na zewnątrz i w wilgoci, klasa 10.9 przy dużych obciążeniach.
04Skompletuj połączenieNakrętka i podkładka powinny mieć ten sam materiał i klasę co śruba.
Skompletuj połączenie
DIN
934Nakrętki sześciokątne DIN 934dobierz do średnicy i materiału śrubyZOBACZ NAKRĘTKI →DIN
985Nakrętki samokontrujące DIN 985z pierścieniem – przy drganiachZOBACZ NAKRĘTKI →DIN
127Podkładki sprężyste DIN 127ograniczają samoodkręcanieZOBACZ PODKŁADKI →
934Nakrętki sześciokątne DIN 934dobierz do średnicy i materiału śrubyZOBACZ NAKRĘTKI →DIN
985Nakrętki samokontrujące DIN 985z pierścieniem – przy drganiachZOBACZ NAKRĘTKI →DIN
127Podkładki sprężyste DIN 127ograniczają samoodkręcanieZOBACZ PODKŁADKI →
Śruby z łbem wypukłym i kołnierzem ISO 7380-2 – sklep internetowy Pamar
Śruby z łbem wypukłym z gniazdem sześciokątnym ISO 7380-2 mają pod łbem kołnierz, który rozkłada nacisk jak podkładka. Niski, zaokrąglony łeb dobrze wygląda i nie zaczepia – do maszyn, osłon, mebli i konstrukcji aluminiowych. W sklepie Pamar sprzedajemy je w pełnych opakowaniach, ceny netto, wysyłka 24–48 h.
Pytania o śruby z łbem wypukłym i kołnierzem ISO 7380-2
Czym różni się ISO 7380-2 od 7380-1?Wersja -2 ma kołnierz pod łbem – większą powierzchnię docisku, bez osobnej podkładki.
Jaki klucz imbusowy pasuje?Rozmiar klucza zależy od gwintu – podajemy go na stronie każdej średnicy.
Gdzie stosować?Tam, gdzie łeb jest widoczny lub nie może zaczepiać – osłony, maszyny, meble, profile aluminiowe.
Ocynk czy A2?Ocynk do wnętrz, stal nierdzewna A2 na zewnątrz i w wilgoci.
Ocynk, A2 czy śruba czerniona?Sprawdź w poradniku Pamar, jakie wykonanie wybrać do warunków pracy.
