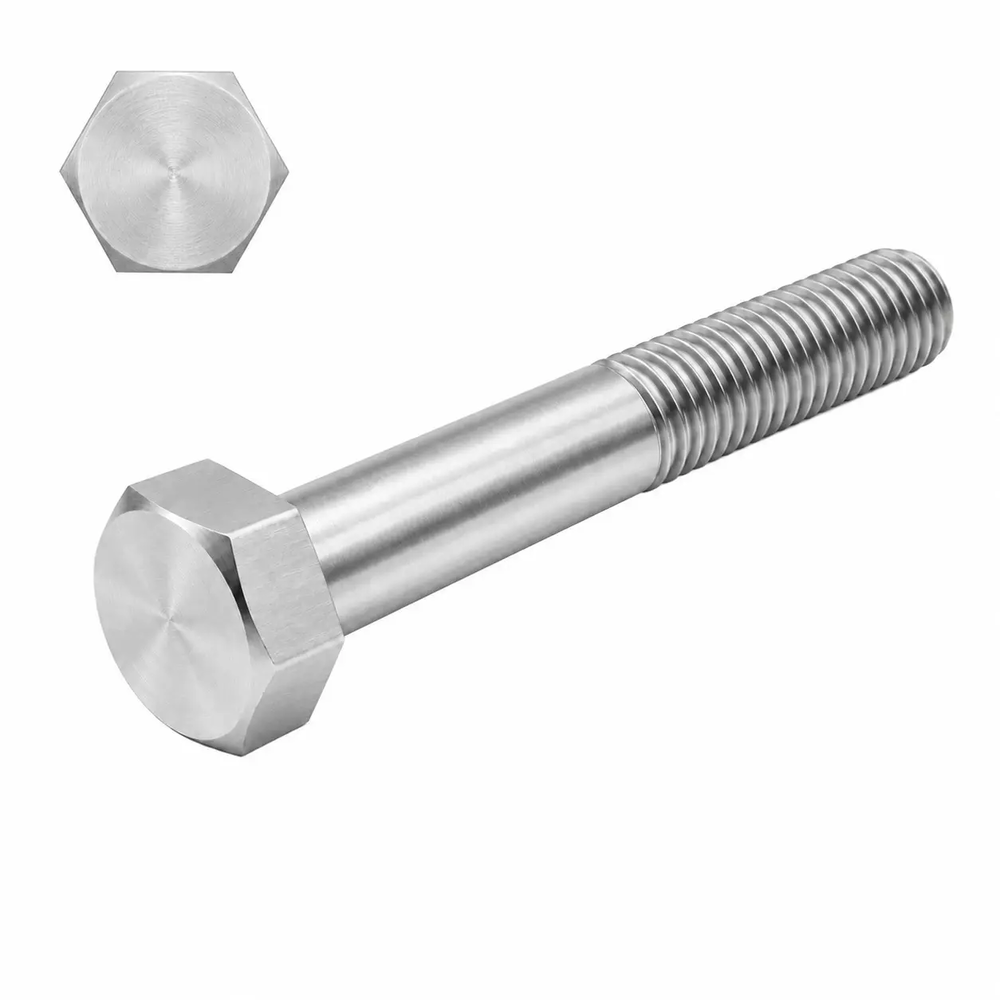

ŚRUBA SZEŚCIOKĄTNA DIN 931 M8x150 KLASA 8.8 OCYNK GALWANICZNY
47,05 zł / opak.
38,25 zł / opak.
Śruba z łbem sześciokątnym DIN 931 M8 × 150, klasa 8.8, ocynk galwaniczny
Śruba M8 × 150 z gwintem częściowym (b = 28 mm) i gładkim odcinkiem 122 mm pod łbem, klasa 8.8, ocynk galwaniczny. Norma DIN 931 / PN-EN ISO 4014, łeb sześciokątny 13 mm o wysokości 5,3 mm. Skręca pakiet do ok. 137 mm (z dwiema podkładkami i nakrętką). Opakowanie: 50 szt.
O produkcie

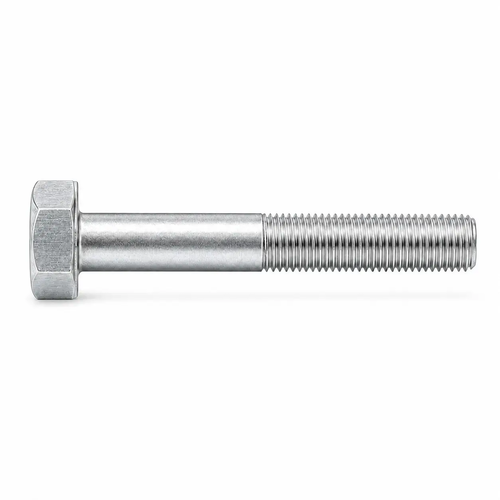

Śruba z łbem sześciokątnym DIN 931 M8 × 150 ma gwint metryczny zwykły (skok 1,25 mm) na odcinku b = 28 mm, a pod łbem gładki trzpień. Łeb o rozmiarze klucza 13 mm i wysokości 5,3 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M8 × 150: gładka część trzpienia ma 122 mm, więc przy elementach o łącznej grubości od ok. 120 mm gwint nie wchodzi w łączone elementy i nie pracuje na ścinanie. Maksymalna grubość pakietu to ok. 137 mm (podkładki DIN 125 po 1,6 mm, nakrętka 6,5 mm, 2 zwoje zapasu). Przekrój czynny gwintu As = 36,6 mm², minimalna siła zrywająca ok. 29,3 kN, orientacyjny moment dokręcania 25 Nm (μ = 0,14).
Materiał: stal węglowa, klasa własności mechanicznych 8.8 wg PN-EN ISO 898-1. Opakowanie zawiera 50 szt.
Śruba M8 × 150 8.8 ZN pracuje najlepiej w suchym otoczeniu: ocynk galwaniczny ma kilka mikrometrów grubości i nie jest przeznaczony na deszcz. Połączenie uzupełnij nakrętką klasy 8 – dla wilgoci wybierz wersję nierdzewną A2.
Dlaczego ta śruba M8 × 150
Gwint M8 × 1,25 tylko na odcinku b = 28 mm – lepsze pasowanie w otworze.
Wytrzymałość na rozciąganie 800 MPa.
Narzędzie: nasadka 3/8" lub klucz oczkowy.
Wymiary zgodne z PN-EN ISO 4014.
Gładki odcinek 122 mm – przy elementach grubszych niż ok. 120 mm gwint zostaje poza otworem.
Ochrona przed korozją we wnętrzach.

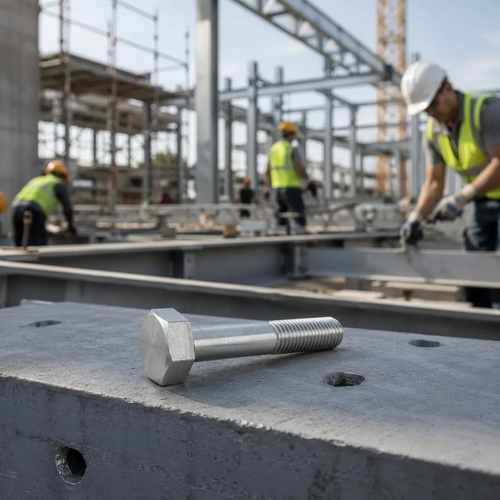

Do czego użyć śruby M8
połączenia słupów i trawers
mocowania błotników, osłon, uchwytów
ramy, wsporniki, konsole
osłony i lżejsze podzespoły
W skrócie
Montaż śruby
Kolejność skręcania połączenia śrubą M8 × 150 – pakiet do 137 mm.

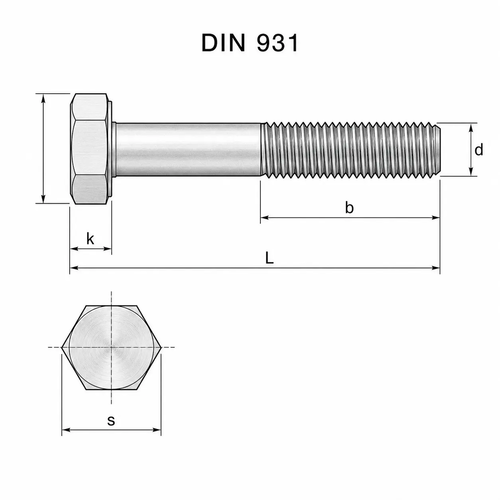

Parametry techniczne
Wymiary wg DIN 931 i PN-EN ISO 4014; klasy własności wg PN-EN ISO 898-1; masa orientacyjna ±5%; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M8 × 1,25 | metryczny zwykły, na części trzpienia |
| Długość L | 150 mm | długość trzpienia (bez łba) |
| Długość gwintu b | 28 mm | DIN 931 |
| Gładki odcinek trzpienia | 122 mm | L − b |
| Norma | DIN 931 | odpowiednik PN-EN ISO 4014 |
| Klasa własności | 8.8 | Rm 800 MPa, Re 640 MPa |
| Powłoka | ocynk galwaniczny ZN | suche wnętrza |
| Rozmiar klucza s | 13 mm | ISO 4014 i DIN 931 |
| Wysokość łba k | 5,3 mm | nominalna |
| Wymiar po narożach e | 14,38 mm | min. |
| Opakowanie | 50 szt. | |
| Otwór przejściowy | Ø 9 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 137 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 36,6 mm² | gwint M8 |
| Siła zrywająca min. | ok. 29,3 kN | As × Rm, PN-EN ISO 898-1 |
| Moment dokręcania | ok. 25 Nm | orientacyjnie, μ = 0,14 |
Którą śrubę wybrać?
Porównanie śrub DIN 931 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Powłoka i środowisko pracy
Ocynk galwaniczny ZN: Śruba M8 × 150 8.8 ZN pracuje najlepiej w suchym otoczeniu: ocynk galwaniczny ma kilka mikrometrów grubości i nie jest przeznaczony na deszcz. Połączenie uzupełnij nakrętką klasy 8 – dla wilgoci wybierz wersję nierdzewną A2.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Przechowuj w suchym miejscu, w zamkniętym opakowaniu.
Chroń gwint przed zanieczyszczeniem i uderzeniami – uszkodzony zwój utrudni nakręcenie nakrętki.
Śruba M8 × 150 w innych wykonaniach
93181508.8ZN · ten produkt
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
klasa 8, ocynk
ZOBACZ →Nakrętka samokontrująca DIN 985 M8
klasa 10, ocynk – przy drganiach
ZOBACZ →Nakrętka kołnierzowa DIN 6923 M8
ząbkowana, ocynk – bez podkładki
ZOBACZ →Podkładka DIN 125 M8
ocynk galwaniczny
ZOBACZ →Śruba DIN 931 M8 × 140
8.8 ZN
ZOBACZ →Śruba DIN 931 M8 × 160
8.8 ZN
ZOBACZ →
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 8.8
■ gwint metryczny M8 × 1,25
■ symbol 93181508.8ZN
Najczęściej zadawane pytania
Jaką grubość elementów skręci śruba M8×150 8.8 ZN?
Śruba M8×150 8.8 ZN z podkładkami DIN 125 pod łbem i pod nakrętką (1,6 mm) i nakrętką DIN 934 (6,5 mm) – pakiet do ok. 137 mm. Gładka część trzpienia ma 122 mm, więc przy elementach od ok. 120 mm gwint zostaje poza łączonymi elementami.
Co pasuje do śruby M8×150 8.8 ZN?
Do śruby M8×150 8.8 ZN dobierz nakrętkę M8 klasy 8 (DIN 934, wysokość ok. 6,5 mm) i podkładkę DIN 125 M8: otwór 8,4 mm, średnica 16 mm, grubość 1,6 mm. Przy drganiach lepsza będzie nakrętka samokontrująca DIN 985.
Jakim wiertłem zrobić otwór przelotowy pod M8×150 8.8 ZN?
Pod śrubę M8×150 8.8 ZN wywierć otwór przejściowy wg ISO 273: dokładny Ø 8,4 mm, średni Ø 9 mm, zgrubny Ø 10 mm. Gdy chcesz wkręcić śrubę w gwint, wywierć Ø 6,75 mm i nagwintuj M8 × 1,25 – minimalna długość wkręcenia w stal to ok. 8 mm, w aluminium ok. 16 mm.
Ile sztuk M8×150 8.8 ZN jest w opakowaniu?
W opakowaniu śrub M8×150 8.8 ZN jest 50 szt. Wagę całego opakowania podajemy przy cenie produktu.
Czym różni się śruba DIN 931 M8×150 8.8 ZN od DIN 933 M8×150?
DIN 931 M8×150 8.8 ZN ma gwint tylko na odcinku b = 28 mm, a pod łbem 122 mm gładkiego trzpienia – lepiej przenosi ścinanie w otworze. DIN 933 o tej samej długości ma gwint na całych 150 mm i pozwala dokręcić nakrętkę w dowolnym miejscu.
Czy śruba M8×150 8.8 ZN nadaje się na zewnątrz?
Tylko krótkotrwale – cienki ocynk galwaniczny chroni głównie we wnętrzach. Na zewnątrz wybierz M8×150 ze stali nierdzewnej A2 albo zabezpiecz połączenie farbą.
Jaki klucz pasuje do śruby M8×150 8.8 ZN?
Do śruby M8×150 8.8 ZN pasuje klucz 13 mm – wymiar jest taki sam w ISO i DIN. Wymiar po narożach łba to min. 14,38 mm, wysokość łba 5,3 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
