ŚRUBA SZEŚCIOKĄTNA DIN 931 M42x210 A2
1 250,35 zł / opak.
1 016,54 zł / opak.

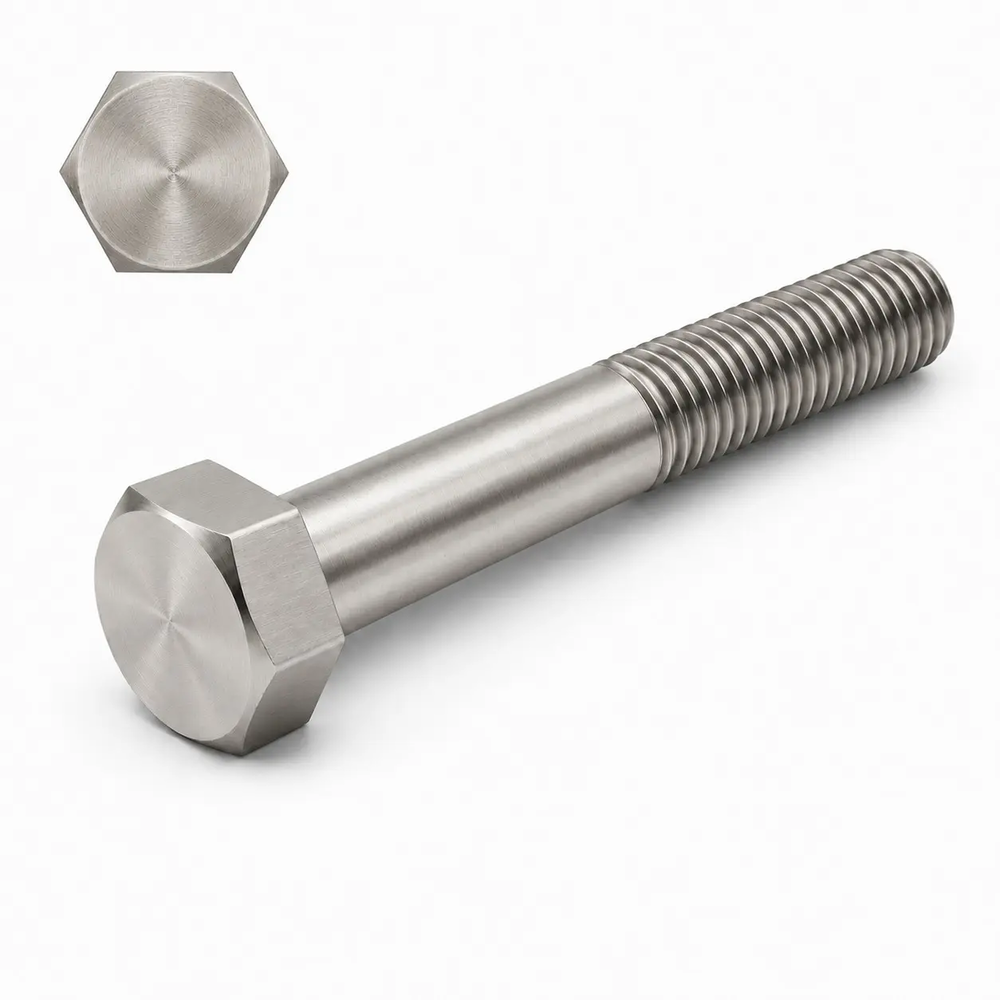

Śruba z łbem sześciokątnym DIN 931 M42 × 210, stal nierdzewna A2
DIN 931 M42 × 210 (stal nierdzewna A2) – śruba z łbem sześciokątnym i częściowym gwintem: 109 mm gwintu M42 × 4,5 i 101 mm gładkiego trzpienia. Pasuje klucz 65 mm. Skręca pakiet do ok. 151 mm (z dwiema podkładkami i nakrętką). Opakowanie: 5 szt.
O produkcie

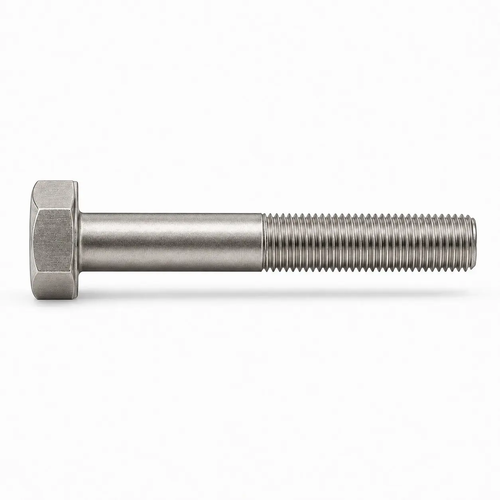

Śruba z łbem sześciokątnym DIN 931 M42 × 210 ma gwint metryczny zwykły (skok 4,5 mm) na odcinku b = 109 mm, a pod łbem gładki trzpień. Łeb o rozmiarze klucza 65 mm i wysokości 26 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M42 × 210: gładka część trzpienia ma 101 mm, więc przy elementach o łącznej grubości od ok. 93 mm gwint nie wchodzi w łączone elementy i nie pracuje na ścinanie. Maksymalna grubość pakietu to ok. 151 mm (podkładki DIN 125 po 8 mm, nakrętka 34 mm, 2 zwoje zapasu). Przekrój czynny gwintu As = 1121 mm².
Materiał: stal nierdzewna austenityczna grupy A2 wg PN-EN ISO 3506-1. Opakowanie zawiera 5 szt.

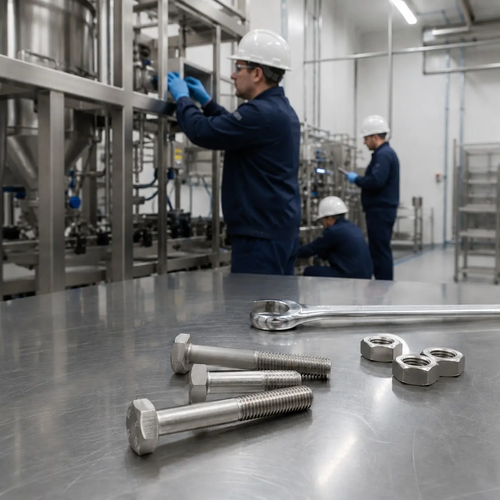

Stal nierdzewna A2 nie rdzewieje na zewnątrz, w wilgoci i w pomieszczeniach mokrych, sprawdza się też w przemyśle spożywczym. Łącz ją z nakrętkami i podkładkami A2. Przy chlorkach (baseny, strefa nadmorska, sól drogowa) wybierz stal A4. Gwinty nierdzewne mogą się zatrzeć – dokręcaj równomiernie, bez klucza udarowego.
Dlaczego ta śruba M42 × 210
Gwint M42 × 4,5 tylko na odcinku b = 109 mm – lepsze pasowanie w otworze.
Nie rdzewieje – bez powłoki do uszkodzenia.
Narzędzie: nasadka 1" i klucz dynamometryczny lub multiplikator.
Wymiary zgodne z PN-EN ISO 4014.
Gładki odcinek 101 mm – przy elementach grubszych niż ok. 93 mm gwint zostaje poza otworem.
Bez chlorków – tam wybierz A4.
Do czego użyć śruby M42
połączenia M42 narażone na wodę i opady
korpusy, łoża, posadowienia
węzły przenoszące bardzo duże siły
ramy maszyn wydobywczych
W skrócie
Montaż śruby
Kolejność skręcania połączenia śrubą M42 × 210 – pakiet do 151 mm.

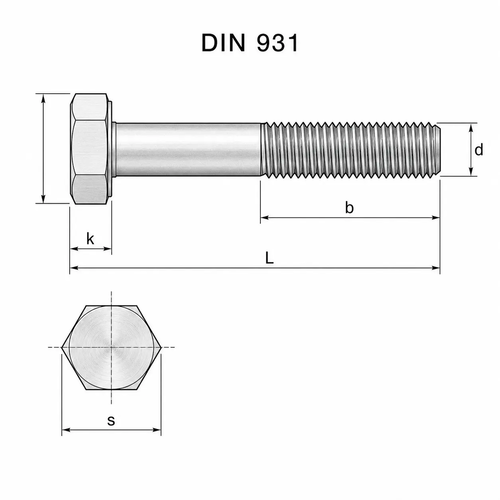

Parametry techniczne
Wymiary wg DIN 931 i PN-EN ISO 4014; stal A2 wg PN-EN ISO 3506-1; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M42 × 4,5 | metryczny zwykły, na części trzpienia |
| Długość L | 210 mm | długość trzpienia (bez łba) |
| Długość gwintu b | 109 mm | DIN 931 |
| Gładki odcinek trzpienia | 101 mm | L − b |
| Norma | DIN 931 | odpowiednik PN-EN ISO 4014 |
| Materiał | stal nierdzewna A2 | PN-EN ISO 3506-1 |
| Materiał | brak – stal nierdzewna | na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków) |
| Rozmiar klucza s | 65 mm | ISO 4014 i DIN 931 |
| Wysokość łba k | 26 mm | nominalna |
| Wymiar po narożach e | 71,30 mm | min. |
| Opakowanie | 5 szt. | |
| Otwór przejściowy | Ø 45 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 151 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 1121 mm² | gwint M42 |
Którą śrubę wybrać?
Porównanie śrub DIN 931 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Materiał i środowisko pracy
Brak – stal nierdzewna: Stal nierdzewna A2 nie rdzewieje na zewnątrz, w wilgoci i w pomieszczeniach mokrych, sprawdza się też w przemyśle spożywczym. Łącz ją z nakrętkami i podkładkami A2. Przy chlorkach (baseny, strefa nadmorska, sól drogowa) wybierz stal A4. Gwinty nierdzewne mogą się zatrzeć – dokręcaj równomiernie, bez klucza udarowego.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Trzymaj śruby w oryginalnym opakowaniu, z dala od wilgoci i chemikaliów.
Nie zrzucaj luzem na twarde podłoże – wgnieciony zwój gwintu blokuje nakrętkę.
Śruba M42 × 210 w innych wykonaniach
93142210A2 · ten produkt
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
Badania i certyfikaty
■ PN-EN ISO 3506-1 – stal A2
■ gwint metryczny M42 × 4,5
■ symbol 93142210A2
Najczęściej zadawane pytania
Jakim kluczem dokręcić śrubę M42×210 A2?
Do śruby M42×210 A2 pasuje klucz 65 mm – wymiar jest taki sam w ISO i DIN. Wymiar po narożach łba to min. 71,3 mm, wysokość łba 26 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
Do jakiej grubości połączenia wystarczy śruba M42×210 A2?
Śruba M42×210 A2 z podkładkami DIN 125 pod łbem i pod nakrętką (8 mm) i nakrętką DIN 934 (34 mm) – pakiet do ok. 151 mm. Gładka część trzpienia ma 101 mm, więc przy elementach od ok. 93 mm gwint zostaje poza łączonymi elementami.
Jak dokręcać nierdzewną śrubę M42×210 A2?
Śrubę M42×210 A2 dokręcaj równomiernie i bez klucza udarowego – gwinty A2 łatwo się zacierają. Przy gwincie M42 × 4,5 pomaga pasta przeciwzatarciowa. Klasa wytrzymałości A2 (50, 70 lub 80) decyduje o dopuszczalnym momencie – przyjmuj go z dokumentacji połączenia.
Jaka jest wytrzymałość śruby M42×210 A2?
W śrubie M42×210 A2 przekrój czynny gwintu M42 to 1121 mm². Przy stali A2-70 minimalna siła zrywająca to ok. 784,7 kN, przy A2-50 ok. 560,5 kN. Do mocno obciążonych połączeń wybierz stal ocynkowaną 8.8 lub 10.9, jeśli warunki na to pozwalają.
Czym różni się śruba DIN 931 M42×210 A2 od DIN 933 M42×210?
DIN 931 M42×210 A2 ma gwint tylko na odcinku b = 109 mm, a pod łbem 101 mm gładkiego trzpienia – lepiej przenosi ścinanie w otworze. DIN 933 o tej samej długości ma gwint na całych 210 mm i pozwala dokręcić nakrętkę w dowolnym miejscu.
Czy śruba M42×210 A2 nadaje się na zewnątrz?
Tak – M42×210 A2 nie rdzewieje na deszczu i w wilgoci. Wyjątek: chlorki (baseny, strefa nadmorska, sól drogowa) – tam wybierz stal A4.
Czy jest śruba podobna do M42×210 A2, ale innej długości?
W tym samym wykonaniu (A2) mamy też: krótsza M42×200, dłuższa M42×220. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
