ŚRUBA SZEŚCIOKĄTNA DIN 931 M12x260 KLASA 8.8 OCYNK GALWANICZNY
114,33 zł / opak.
92,95 zł / opak.

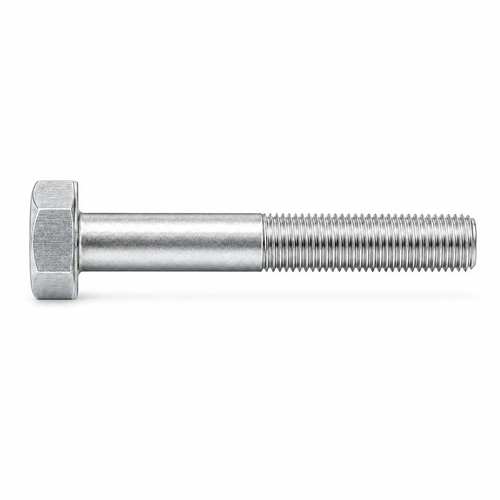

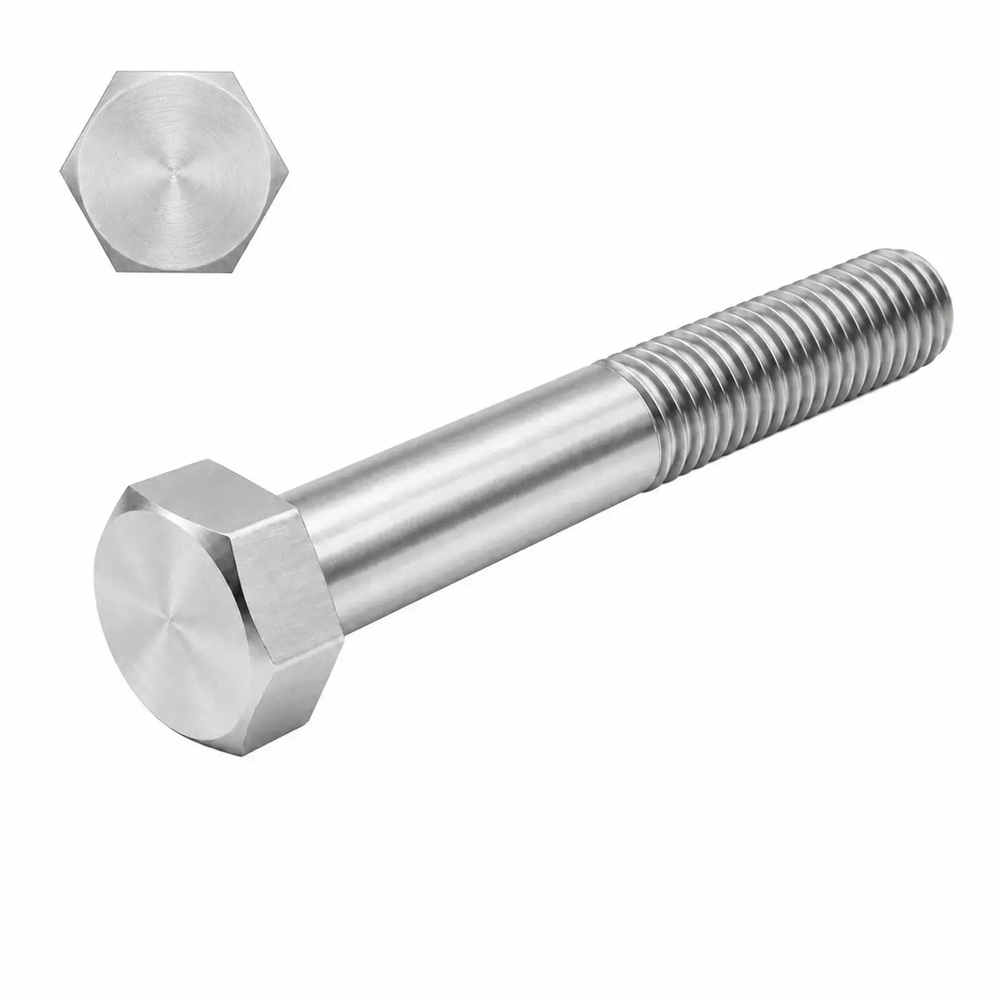

Śruba z łbem sześciokątnym DIN 931 M12 × 260, klasa 8.8, ocynk galwaniczny
Śruba M12 × 260 z gwintem częściowym (b = 49 mm) i gładkim odcinkiem 211 mm pod łbem, klasa 8.8, ocynk galwaniczny. Norma DIN 931 / PN-EN ISO 4014, łeb sześciokątny 18 / 19 mm o wysokości 7,5 mm. Skręca pakiet do ok. 241 mm (z dwiema podkładkami i nakrętką). Opakowanie: 25 szt.
O produkcie
Śruba z łbem sześciokątnym DIN 931 M12 × 260 ma gwint metryczny zwykły (skok 1,75 mm) na odcinku b = 49 mm, a pod łbem gładki trzpień. Łeb o rozmiarze klucza 18 / 19 mm i wysokości 7,5 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M12 × 260: gładka część trzpienia ma 211 mm, więc przy elementach o łącznej grubości od ok. 208 mm gwint nie wchodzi w łączone elementy i nie pracuje na ścinanie. Maksymalna grubość pakietu to ok. 241 mm (podkładki DIN 125 po 2,5 mm, nakrętka 10 mm, 2 zwoje zapasu). Przekrój czynny gwintu As = 84,3 mm², minimalna siła zrywająca ok. 67,4 kN, orientacyjny moment dokręcania 85 Nm (μ = 0,14).
Materiał: stal węglowa, klasa własności mechanicznych 8.8 wg PN-EN ISO 898-1. Opakowanie zawiera 25 szt. Rozmiar klucza wg DIN 931 i jej następczyni ISO 4014 różni się dla tego rozmiaru – podajemy oba.
Srebrna powłoka cynkowa zabezpiecza śrubę M12 × 260 przed korozją we wnętrzach – w halach, warsztatach, budynkach ogrzewanych. Do kompletu dobierz nakrętkę klasy 8 i podkładkę ocynkowaną; w wilgoci lepsza będzie stal A2.
Dlaczego ta śruba M12 × 260
Gwint M12 × 1,75 tylko na odcinku b = 49 mm – lepsze pasowanie w otworze.
Wytrzymałość na rozciąganie 800 MPa.
Narzędzie: nasadka 3/8" lub klucz oczkowy.
Wymiary zgodne z PN-EN ISO 4014.
Gładki odcinek 211 mm – przy elementach grubszych niż ok. 208 mm gwint zostaje poza otworem.
Ochrona przed korozją we wnętrzach.

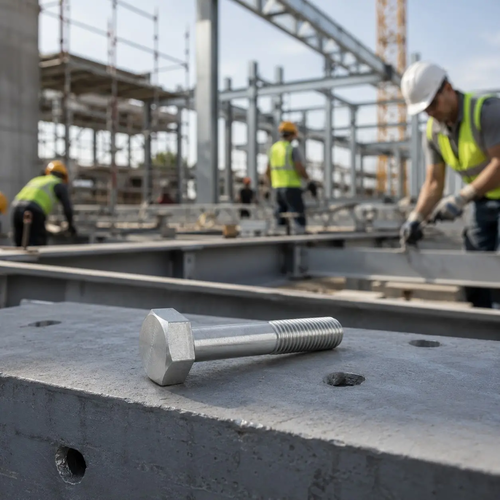

Do czego użyć śruby M12
połączenia doczołowe i zakładkowe
wiązary, krokwie, płatwie
zaczepy, ramy, wsporniki
łączenie policzków i stopni
W skrócie
Montaż śruby
Kolejność skręcania połączenia śrubą M12 × 260 – pakiet do 241 mm.

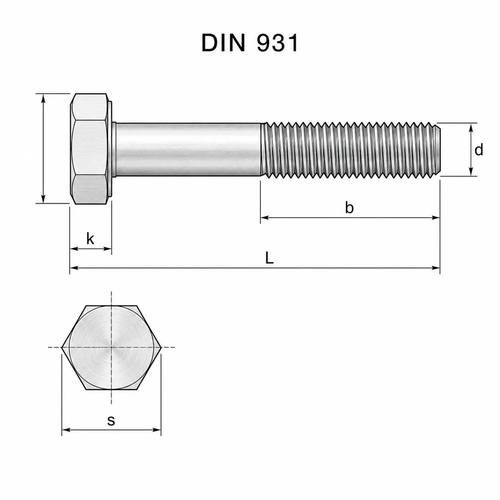

Parametry techniczne
Wymiary wg DIN 931 i PN-EN ISO 4014; klasy własności wg PN-EN ISO 898-1; masa orientacyjna ±5%; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M12 × 1,75 | metryczny zwykły, na części trzpienia |
| Długość L | 260 mm | długość trzpienia (bez łba) |
| Długość gwintu b | 49 mm | DIN 931 |
| Gładki odcinek trzpienia | 211 mm | L − b |
| Norma | DIN 931 | odpowiednik PN-EN ISO 4014 |
| Klasa własności | 8.8 | Rm 800 MPa, Re 640 MPa |
| Powłoka | ocynk galwaniczny ZN | suche wnętrza |
| Rozmiar klucza s | 18 / 19 mm | ISO 4014 / DIN 931 |
| Wysokość łba k | 7,5 mm | nominalna |
| Wymiar po narożach e | 20,03 / 21,10 mm | min. (ISO / DIN) |
| Opakowanie | 25 szt. | |
| Otwór przejściowy | Ø 13,5 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 241 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 84,3 mm² | gwint M12 |
| Siła zrywająca min. | ok. 67,4 kN | As × Rm, PN-EN ISO 898-1 |
| Moment dokręcania | ok. 85 Nm | orientacyjnie, μ = 0,14 |
Którą śrubę wybrać?
Porównanie śrub DIN 931 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Powłoka i środowisko pracy
Ocynk galwaniczny ZN: Srebrna powłoka cynkowa zabezpiecza śrubę M12 × 260 przed korozją we wnętrzach – w halach, warsztatach, budynkach ogrzewanych. Do kompletu dobierz nakrętkę klasy 8 i podkładkę ocynkowaną; w wilgoci lepsza będzie stal A2.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Magazynuj w suchym, przewiewnym pomieszczeniu.
Przed montażem sprawdź, czy gwint jest czysty – opiłki i piasek zwiększają tarcie i zaniżają docisk.
Śruba M12 × 260 w innych wykonaniach
931122608.8ZN · ten produkt
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 8.8
■ gwint metryczny M12 × 1,75
■ symbol 931122608.8ZN
Najczęściej zadawane pytania
Jakim momentem dokręcić śrubę M12×260 8.8 ZN?
Śrubę M12×260 8.8 ZN dokręć orientacyjnie momentem ok. 85 Nm przy lekko naoliwionym gwincie (współczynnik tarcia 0,14, 90% granicy plastyczności). Na suchym, ocynkowanym gwincie tarcie jest większe i ten sam moment daje mniejszy docisk. W połączeniach konstrukcyjnych stosuj wartość z projektu.
Jaką siłę przeniesie śruba M12×260 8.8 ZN?
W śrubie M12×260 8.8 ZN przekrój czynny gwintu M12 to 84,3 mm². Minimalna siła zrywająca dla klasy 8.8 wynosi ok. 67,4 kN, a siła próbna (bez trwałego odkształcenia) ok. 48,9 kN. Dopuszczalne obciążenie połączenia wyznacza projekt – z zapasem bezpieczeństwa.
Co pasuje do śruby M12×260 8.8 ZN?
Do śruby M12×260 8.8 ZN dobierz nakrętkę M12 klasy 8 (DIN 934, wysokość ok. 10 mm) i podkładkę DIN 125 M12: otwór 13 mm, średnica 24 mm, grubość 2,5 mm. Przy drganiach lepsza będzie nakrętka samokontrująca DIN 985.
Czy śruba M12×260 8.8 ZN nadaje się na zewnątrz?
Tylko krótkotrwale – cienki ocynk galwaniczny chroni głównie we wnętrzach. Na zewnątrz wybierz M12×260 ze stali nierdzewnej A2 albo zabezpiecz połączenie farbą.
Czy jest śruba podobna do M12×260 8.8 ZN, ale innej długości?
W tym samym wykonaniu (8.8 ZN) mamy też: krótsza M12×240. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Jaki klucz pasuje do śruby M12×260 8.8 ZN?
Łeb śruby M12×260 8.8 ZN ma 18 mm wg ISO 4014 lub 19 mm wg DIN 931 – zależnie od dostawy, dlatego warto mieć oba klucze. Wymiar po narożach łba to min. 20,03 mm, wysokość łba 7,5 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
Jaką grubość elementów skręci śruba M12×260 8.8 ZN?
Śruba M12×260 8.8 ZN z podkładkami DIN 125 pod łbem i pod nakrętką (2,5 mm) i nakrętką DIN 934 (10 mm) – pakiet do ok. 241 mm. Gładka część trzpienia ma 211 mm, więc przy elementach od ok. 208 mm gwint zostaje poza łączonymi elementami.
