ŚRUBA SZEŚCIOKĄTNA DIN 931 M10x180 KLASA 8.8 OCYNK GALWANICZNY
106,35 zł / opak.
86,46 zł / opak.

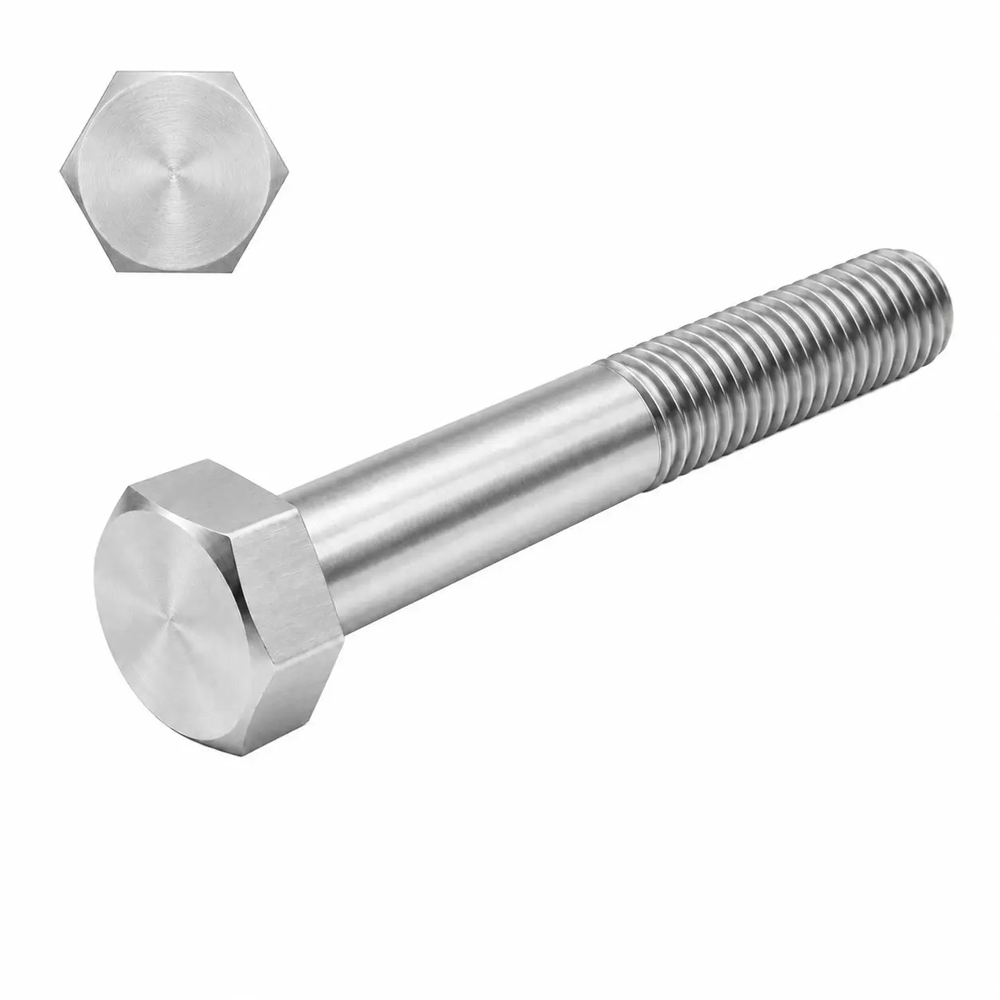

Śruba z łbem sześciokątnym DIN 931 M10 × 180, klasa 8.8, ocynk galwaniczny
Śruba sześciokątna M10 × 180 wg DIN 931 / PN-EN ISO 4014, klasa 8.8, ocynk galwaniczny. Gwint M10 × 1,5 na odcinku b = 32 mm, pod łbem gładki trzpień długości 148 mm. Klucz 16 / 17 mm, łeb 6,4 mm. Skręca pakiet do ok. 165 mm (z dwiema podkładkami i nakrętką). Opakowanie: 50 szt.
O produkcie

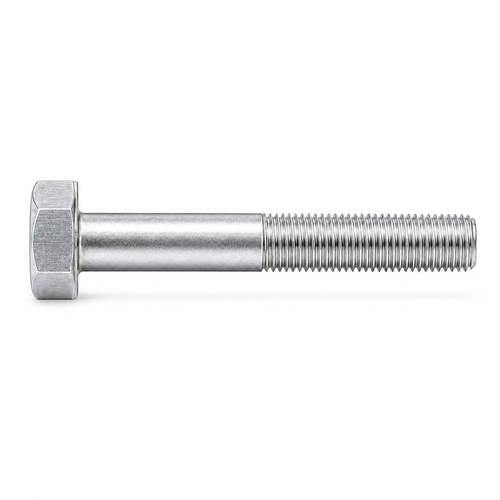

Śruba z łbem sześciokątnym DIN 931 M10 × 180 ma gwint metryczny zwykły (skok 1,5 mm) na odcinku b = 32 mm, a pod łbem gładki trzpień. Łeb o rozmiarze klucza 16 / 17 mm i wysokości 6,4 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M10 × 180: gładka część trzpienia ma 148 mm, więc przy elementach o łącznej grubości od ok. 146 mm gwint nie wchodzi w łączone elementy i nie pracuje na ścinanie. Maksymalna grubość pakietu to ok. 165 mm (podkładki DIN 125 po 2 mm, nakrętka 8 mm, 2 zwoje zapasu). Przekrój czynny gwintu As = 58 mm², minimalna siła zrywająca ok. 46,4 kN, orientacyjny moment dokręcania 49 Nm (μ = 0,14).
Materiał: stal węglowa, klasa własności mechanicznych 8.8 wg PN-EN ISO 898-1. Opakowanie zawiera 50 szt. Rozmiar klucza wg DIN 931 i jej następczyni ISO 4014 różni się dla tego rozmiaru – podajemy oba.
Srebrna powłoka cynkowa zabezpiecza śrubę M10 × 180 przed korozją we wnętrzach – w halach, warsztatach, budynkach ogrzewanych. Do kompletu dobierz nakrętkę klasy 8 i podkładkę ocynkowaną; w wilgoci lepsza będzie stal A2.
Dlaczego ta śruba M10 × 180
Gwint M10 × 1,5 tylko na odcinku b = 32 mm – lepsze pasowanie w otworze.
Wytrzymałość na rozciąganie 800 MPa.
Narzędzie: nasadka 3/8" lub klucz oczkowy.
Wymiary zgodne z PN-EN ISO 4014.
Gładki odcinek 148 mm – przy elementach grubszych niż ok. 146 mm gwint zostaje poza otworem.
Ochrona przed korozją we wnętrzach.
Do czego użyć śruby M10
połączenia blach i kątowników
pergole, wiaty, łączenie belek z podkładką
zawiasy, słupki, kotwienie przęseł
mocowanie silników i przekładni
W skrócie
Montaż śruby
Kolejność skręcania połączenia śrubą M10 × 180 – pakiet do 165 mm.
Parametry techniczne

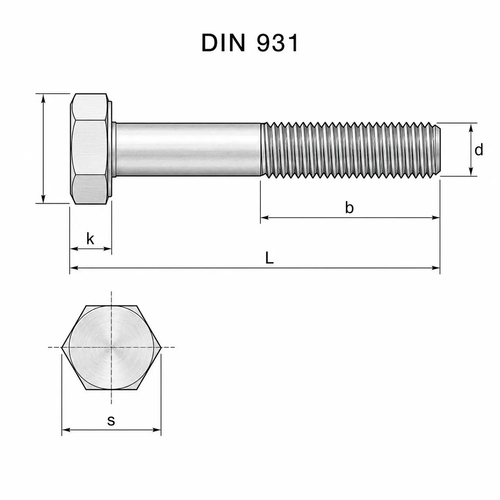

Wymiary wg DIN 931 i PN-EN ISO 4014; klasy własności wg PN-EN ISO 898-1; masa orientacyjna ±5%; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M10 × 1,5 | metryczny zwykły, na części trzpienia |
| Długość L | 180 mm | długość trzpienia (bez łba) |
| Długość gwintu b | 32 mm | DIN 931 |
| Gładki odcinek trzpienia | 148 mm | L − b |
| Norma | DIN 931 | odpowiednik PN-EN ISO 4014 |
| Klasa własności | 8.8 | Rm 800 MPa, Re 640 MPa |
| Powłoka | ocynk galwaniczny ZN | suche wnętrza |
| Rozmiar klucza s | 16 / 17 mm | ISO 4014 / DIN 931 |
| Wysokość łba k | 6,4 mm | nominalna |
| Wymiar po narożach e | 17,77 / 18,90 mm | min. (ISO / DIN) |
| Opakowanie | 50 szt. | |
| Otwór przejściowy | Ø 11 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 165 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 58 mm² | gwint M10 |
| Siła zrywająca min. | ok. 46,4 kN | As × Rm, PN-EN ISO 898-1 |
| Moment dokręcania | ok. 49 Nm | orientacyjnie, μ = 0,14 |
Którą śrubę wybrać?
Porównanie śrub DIN 931 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Powłoka i środowisko pracy
Ocynk galwaniczny ZN: Srebrna powłoka cynkowa zabezpiecza śrubę M10 × 180 przed korozją we wnętrzach – w halach, warsztatach, budynkach ogrzewanych. Do kompletu dobierz nakrętkę klasy 8 i podkładkę ocynkowaną; w wilgoci lepsza będzie stal A2.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Trzymaj śruby w oryginalnym opakowaniu, z dala od wilgoci i chemikaliów.
Nie zrzucaj luzem na twarde podłoże – wgnieciony zwój gwintu blokuje nakrętkę.
Śruba M10 × 180 w innych wykonaniach
931101808.8ZN · ten produktM10 × 180 A2 nierdzewna
93110180A2 · na zewnątrz
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
klasa 8, ocynk
ZOBACZ →Nakrętka samokontrująca DIN 985 M10
klasa 10, ocynk – przy drganiach
ZOBACZ →Nakrętka kołnierzowa DIN 6923 M10
ząbkowana, ocynk – bez podkładki
ZOBACZ →Podkładka DIN 125 M10
ocynk galwaniczny
ZOBACZ →Śruba DIN 931 M10 × 160
8.8 ZN
ZOBACZ →Śruba DIN 931 M10 × 200
8.8 ZN
ZOBACZ →
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 8.8
■ gwint metryczny M10 × 1,5
■ symbol 931101808.8ZN
Najczęściej zadawane pytania
Jaki otwór wywiercić pod śrubę M10×180 8.8 ZN?
Pod śrubę M10×180 8.8 ZN wywierć otwór przejściowy wg ISO 273: dokładny Ø 10,5 mm, średni Ø 11 mm, zgrubny Ø 12 mm. Gdy chcesz wkręcić śrubę w gwint, wywierć Ø 8,5 mm i nagwintuj M10 × 1,5 – minimalna długość wkręcenia w stal to ok. 10 mm, w aluminium ok. 20 mm.
Ile sztuk M10×180 8.8 ZN jest w opakowaniu?
W opakowaniu śrub M10×180 8.8 ZN jest 50 szt. Wagę całego opakowania podajemy przy cenie produktu.
Jaki klucz pasuje do śruby M10×180 8.8 ZN?
Łeb śruby M10×180 8.8 ZN ma 16 mm wg ISO 4014 lub 17 mm wg DIN 931 – zależnie od dostawy, dlatego warto mieć oba klucze. Wymiar po narożach łba to min. 17,77 mm, wysokość łba 6,4 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
Jaką grubość elementów skręci śruba M10×180 8.8 ZN?
Śruba M10×180 8.8 ZN z podkładkami DIN 125 pod łbem i pod nakrętką (2 mm) i nakrętką DIN 934 (8 mm) – pakiet do ok. 165 mm. Gładka część trzpienia ma 148 mm, więc przy elementach od ok. 146 mm gwint zostaje poza łączonymi elementami.
Jakim momentem dokręcić śrubę M10×180 8.8 ZN?
Śrubę M10×180 8.8 ZN dokręć orientacyjnie momentem ok. 49 Nm przy lekko naoliwionym gwincie (współczynnik tarcia 0,14, 90% granicy plastyczności). Na suchym, ocynkowanym gwincie tarcie jest większe i ten sam moment daje mniejszy docisk. W połączeniach konstrukcyjnych stosuj wartość z projektu.
Jaką siłę przeniesie śruba M10×180 8.8 ZN?
W śrubie M10×180 8.8 ZN przekrój czynny gwintu M10 to 58 mm². Minimalna siła zrywająca dla klasy 8.8 wynosi ok. 46,4 kN, a siła próbna (bez trwałego odkształcenia) ok. 33,6 kN. Dopuszczalne obciążenie połączenia wyznacza projekt – z zapasem bezpieczeństwa.
Jaką nakrętkę i podkładkę dobrać do śruby M10×180 8.8 ZN?
Do śruby M10×180 8.8 ZN dobierz nakrętkę M10 klasy 8 (DIN 934, wysokość ok. 8 mm) i podkładkę DIN 125 M10: otwór 10,5 mm, średnica 20 mm, grubość 2 mm. Przy drganiach lepsza będzie nakrętka samokontrująca DIN 985.
