Wkręt ościeżnicowy do betonu z łbem walcowym 7,5x72
WKRĘT OŚCIEŻNICOWY DO BETONU 7,5 × 72, ŁEB WALCOWY MAŁY, PEŁNY GWINT, OCYNK, TORX-30
Rozmiar 72 mm sprawdza się, gdy przekrój mocowania przekracza możliwości najkrótszych wersji. Wkręt 7,5 × 72 montuje się bez osobnej koszulki rozporowej w otworze Ø6 mm. Mały łeb walcowy Ø8,5 mm współpracuje z końcówką TORX-30, a opakowanie zawiera 100 szt.
Budowa i dobór wariantu 7,5 × 72

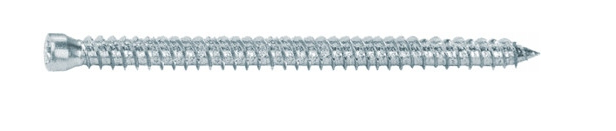

Wkręt ościeżnicowy 7,5 × 72 ma pełny gwint, mały łeb walcowy i średnicę nominalną 7,5 mm. Jest przeznaczony do bezpośredniego mocowania ram okiennych i drzwiowych w przygotowanym podłożu mineralnym.
Długość 72 mm dobierz do całego przekroju: ramy, szczeliny, warstw pośrednich i wymaganej głębokości osadzenia. W tym wariancie szczególną uwagę zwróć na ramie ustawianej na podkładkach.
Karta źródłowa podaje efektywne zakotwienie 30 mm w betonie, 40 mm w cegle pełnej i 60 mm w betonie komórkowym. Wynikające z tego orientacyjne t fix to odpowiednio ok. 42 mm, ok. 32 mm i ok. 12 mm.
Ocynkowana stal wymaga ochrony przed stałą wilgocią i uszkodzeniem powłoki. Nośność zawsze odnieś do rozpoznanego podłoża oraz projektu konkretnego mocowania.
Sześć cech rozmiaru 7,5 × 72
Pełny gwint wariantu 7,5 × 72 nacina tor w prawidłowo przygotowanym otworze.
Średnica 8,5 mm ogranicza powierzchnię zajmowaną przez łeb w profilu ramy.
Końcówka T30 stabilizuje osiowe wkręcanie przy ramie ustawianej na podkładkach.
Wymiar pozwala dobrać zapas do zakotwienia bez przypisywania długości uniwersalnej nośności.
Jedna średnica wiercenia obowiązuje dla udokumentowanych podłoży rodziny WHOW.
Oznaczenie handlowe odpowiada dokładnie symbolowi 75067.572SVZMG.
Zastosowania wkręta 7,5 × 72
Bezpośrednie mocowanie profilu w przygotowanym betonie przy ramie ustawianej na podkładkach.
Ustawienie ramy z kontrolą osi i docisku małego łba.
Osadzenie po wykonaniu i oczyszczeniu otworu Ø6 mm.
Montaż wyłącznie po uwzględnieniu niższych nośności źródłowych.
W skrócie · 7,5 × 72
Montaż wariantu 7,5 × 72
Przy długości 72 mm kontroluj cały tor wiercenia oraz położenie ramy.
Parametry techniczne
Karta techniczna WHOW, ITB-KOT-2017/0308 oraz publiczne dane konkretnego produktu e-Pamar. Wartości t fix są orientacyjnie wyliczone jako Lw − heff.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Wymiar | 7,5 × 72 | dw × Lw |
| Średnica łba | 8,5 mm | Dw |
| Średnica otworu | 6 mm | d0 |
| Gniazdo | TORX-30 | T30 |
| Zakotwienie | 30 / 40 / 60 mm | beton / cegła pełna / beton komórkowy |
| Głębokość otworu | 40 / 50 / 70 mm | beton / cegła pełna / beton komórkowy |
| Wyrywanie | 1,19 / 0,80 / 0,20 kN | beton / cegła pełna / beton komórkowy |
| Ścinanie | 2,40 / 1,60 / 0,40 kN | beton / cegła pełna / beton komórkowy |
| Opakowanie | 100 szt. | dane sklepu |
Dobór wkręta 7,5 × 72
Porównaj przekrój ramy z wymaganym zakotwieniem w rozpoznanym podłożu.
| Podłoże | heff / h0 | Orientacyjne t fix |
|---|---|---|
| Beton | 30 / 40 mm | ok. 42 mm |
| Cegła pełna | 40 / 50 mm | ok. 32 mm |
| Beton komórkowy | 60 / 70 mm | ok. 12 mm |
Pięć kroków dla 7,5 × 72
Podłoże i powłoka · 7,5 × 72
Stal węglowa jest zabezpieczona cynkiem, lecz powłoka nie oznacza zgody na stałą ekspozycję zewnętrzną bez oceny środowiska.
Przy ramie ustawianej na podkładkach nie stosuj nośności z innego podłoża ani nie skracaj wymaganej głębokości heff.
Przechowywanie i transport
Przechowuj opakowanie 100 szt. w suchym miejscu z czytelnym symbolem 75067.572SVZMG.
Chroń pełny gwint, łeb Ø8,5 mm i gniazdo TORX-30 przed uderzeniem oraz zabrudzeniem.
Pozostałe długości 7,5 mm
TORX-30 · 100 szt.7,5 × 62
TORX-30 · 100 szt.7,5 × 72
TORX-30 · 100 szt.7,5 × 82
TORX-30 · 100 szt.7,5 × 92
TORX-30 · 100 szt.
Bieżący wariant: 7,5 × 72 · mały łeb walcowy · TORX-30.
Produkty do montażu stolarki
Karta techniczna – WKRĘT OŚCIEŻNICOWY DO BETONU 7,5 × 72, ŁEB WALCOWY MAŁY, PEŁNY GWINT, OCYNK, TORX-30
Badania i certyfikaty
■ karta techniczna rodziny WHOW
■ wariant e-Pamar 7,5 × 72 · 100 szt.
■ marka karty: Pamar
Najczęściej zadawane pytania – WKRĘT OŚCIEŻNICOWY DO BETONU 7,5 × 72, ŁEB WALCOWY MAŁY, PEŁNY GWINT, OCYNK, TORX-30
Kiedy długość 7,5×72 będzie wystarczająca?▼
Długość całkowita tego wariantu wynosi 72 mm. Dobierz ją do przekroju ramy, szczeliny oraz wymaganej głębokości zakotwienia przy ramie ustawianej na podkładkach. Skontroluj podkładki dystansowe.
Co określa średnicę otworu montażowego pod 7,5×72?▼
Karta rodziny wskazuje otwór Ø6 mm i głębokość 40, 50 albo 70 mm odpowiednio dla betonu, cegły pełnej i betonu komórkowego. Otwór wywierć prosto, a z materiału pełnego usuń zwierciny przed osadzeniem 7,5 × 72. Skontroluj podkładki dystansowe.
Jak wyznaczyć dostępny dystans ramy dla 7,5×72?▼
Dla 7,5 × 72 orientacyjna grubość elementu wynosi ok. 42 mm w betonie, ok. 32 mm w cegle pełnej i ok. 12 mm w betonie komórkowym. Są to obliczenia Lw − heff, więc projekt musi uwzględnić rzeczywisty układ ramie ustawianej na podkładkach. Skontroluj podkładki dystansowe.
Na czym oprzeć wybór podłoża pod wkręt 7,5×72?▼
Nośność obliczeniowa zależy od podłoża, a nie od samej długości 72 mm. Karta podaje wyrywanie/ścinanie 1,19/2,40 kN dla betonu, 0,80/1,60 kN dla cegły pełnej i 0,20/0,40 kN dla betonu komórkowego. Skontroluj podkładki dystansowe.
W jaki sposób chronić gniazdo TORX wkręta 7,5×72?▼
Wariant 7,5 × 72 ma mały łeb walcowy Ø8,5 mm oraz gniazdo TORX-30. Użyj niezużytej końcówki T30 i prowadź ją współosiowo, aby nie uszkodzić napędu przy ramie ustawianej na podkładkach. Skontroluj podkładki dystansowe.
Ile wynosi minimalny rozstaw mocowań 7,5×72?▼
Dane montażowe wymagają co najmniej 250 mm rozstawu osiowego. Minimalna odległość od krawędzi wynosi 45 mm w betonie, 60 mm w cegle pełnej i 90 mm w betonie komórkowym; projekt może wymagać większych wartości. Skontroluj podkładki dystansowe.
Który numer oceny technicznej dotyczy rodziny 7,5×72?▼
