Wkręt ościeżnicowy do betonu z łbem walcowym 7,5x152

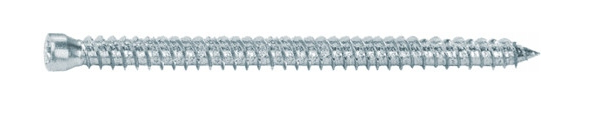

WKRĘT OŚCIEŻNICOWY DO BETONU 7,5 × 152, ŁEB WALCOWY MAŁY, PEŁNY GWINT, OCYNK, TORX-30
Wkręt 152 mm przechodzi przez rozbudowany przekrój ramy i warstw pośrednich. Wkręt 7,5 × 152 montuje się bez osobnej koszulki rozporowej w otworze Ø6 mm. Mały łeb walcowy Ø8,5 mm współpracuje z końcówką TORX-30, a opakowanie zawiera 100 szt.
Budowa i dobór wariantu 7,5 × 152
Wkręt ościeżnicowy 7,5 × 152 ma pełny gwint, mały łeb walcowy i średnicę nominalną 7,5 mm. Jest przeznaczony do bezpośredniego mocowania ram okiennych i drzwiowych w przygotowanym podłożu mineralnym.
Długość 152 mm dobierz do całego przekroju: ramy, szczeliny, warstw pośrednich i wymaganej głębokości osadzenia. W tym wariancie szczególną uwagę zwróć na rozbudowanym układzie warstw.
Karta źródłowa podaje efektywne zakotwienie 30 mm w betonie, 40 mm w cegle pełnej i 60 mm w betonie komórkowym. Wynikające z tego orientacyjne t fix to odpowiednio ok. 122 mm, ok. 112 mm i ok. 92 mm.
Ocynkowana stal wymaga ochrony przed stałą wilgocią i uszkodzeniem powłoki. Nośność zawsze odnieś do rozpoznanego podłoża oraz projektu konkretnego mocowania.
Sześć cech rozmiaru 7,5 × 152
Pełny gwint wariantu 7,5 × 152 nacina tor w prawidłowo przygotowanym otworze.
Średnica 8,5 mm ogranicza powierzchnię zajmowaną przez łeb w profilu ramy.
Końcówka T30 stabilizuje osiowe wkręcanie przy rozbudowanym układzie warstw.
Wymiar pozwala dobrać zapas do zakotwienia bez przypisywania długości uniwersalnej nośności.
Jedna średnica wiercenia obowiązuje dla udokumentowanych podłoży rodziny WHOW.
Oznaczenie handlowe odpowiada dokładnie symbolowi 75067.5152SVZMG.
Zastosowania wkręta 7,5 × 152
Bezpośrednie mocowanie profilu w przygotowanym betonie przy rozbudowanym układzie warstw.
Ustawienie ramy z kontrolą osi i docisku małego łba.
Osadzenie po wykonaniu i oczyszczeniu otworu Ø6 mm.
Montaż wyłącznie po uwzględnieniu niższych nośności źródłowych.
W skrócie · 7,5 × 152
Montaż wariantu 7,5 × 152
Przy długości 152 mm kontroluj cały tor wiercenia oraz położenie ramy.
Parametry techniczne
Karta techniczna WHOW, ITB-KOT-2017/0308 oraz publiczne dane konkretnego produktu e-Pamar. Wartości t fix są orientacyjnie wyliczone jako Lw − heff.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Wymiar | 7,5 × 152 | dw × Lw |
| Średnica łba | 8,5 mm | Dw |
| Średnica otworu | 6 mm | d0 |
| Gniazdo | TORX-30 | T30 |
| Zakotwienie | 30 / 40 / 60 mm | beton / cegła pełna / beton komórkowy |
| Głębokość otworu | 40 / 50 / 70 mm | beton / cegła pełna / beton komórkowy |
| Wyrywanie | 1,19 / 0,80 / 0,20 kN | beton / cegła pełna / beton komórkowy |
| Ścinanie | 2,40 / 1,60 / 0,40 kN | beton / cegła pełna / beton komórkowy |
| Opakowanie | 100 szt. | dane sklepu |
Dobór wkręta 7,5 × 152
Porównaj przekrój ramy z wymaganym zakotwieniem w rozpoznanym podłożu.
| Podłoże | heff / h0 | Orientacyjne t fix |
|---|---|---|
| Beton | 30 / 40 mm | ok. 122 mm |
| Cegła pełna | 40 / 50 mm | ok. 112 mm |
| Beton komórkowy | 60 / 70 mm | ok. 92 mm |
Pięć kroków dla 7,5 × 152
Podłoże i powłoka · 7,5 × 152
Stal węglowa jest zabezpieczona cynkiem, lecz powłoka nie oznacza zgody na stałą ekspozycję zewnętrzną bez oceny środowiska.
Przy rozbudowanym układzie warstw nie stosuj nośności z innego podłoża ani nie skracaj wymaganej głębokości heff.
Przechowywanie i transport
Przechowuj opakowanie 100 szt. w suchym miejscu z czytelnym symbolem 75067.5152SVZMG.
Chroń pełny gwint, łeb Ø8,5 mm i gniazdo TORX-30 przed uderzeniem oraz zabrudzeniem.
Pozostałe długości 7,5 mm
TORX-30 · 100 szt.7,5 × 122
TORX-30 · 100 szt.7,5 × 132
TORX-30 · 100 szt.7,5 × 152
TORX-30 · 100 szt.7,5 × 182
TORX-30 · 100 szt.
Bieżący wariant: 7,5 × 152 · mały łeb walcowy · TORX-30.
Produkty do montażu stolarki
Karta techniczna – WKRĘT OŚCIEŻNICOWY DO BETONU 7,5 × 152, ŁEB WALCOWY MAŁY, PEŁNY GWINT, OCYNK, TORX-30
Badania i certyfikaty
■ karta techniczna rodziny WHOW
■ wariant e-Pamar 7,5 × 152 · 100 szt.
■ marka karty: Pamar
Najczęściej zadawane pytania – WKRĘT OŚCIEŻNICOWY DO BETONU 7,5 × 152, ŁEB WALCOWY MAŁY, PEŁNY GWINT, OCYNK, TORX-30
Czy długość 7,5×152 pasuje do rozbudowanej ościeżnicy?▼
Długość całkowita tego wariantu wynosi 152 mm. Dobierz ją do przekroju ramy, szczeliny oraz wymaganej głębokości zakotwienia przy rozbudowanym układzie warstw. Zsumuj wszystkie warstwy połączenia.
Jak zapobiec rozwierceniu otworu podczas przygotowania pod 7,5×152?▼
Karta rodziny wskazuje otwór Ø6 mm i głębokość 40, 50 albo 70 mm odpowiednio dla betonu, cegły pełnej i betonu komórkowego. Otwór wywierć prosto, a z materiału pełnego usuń zwierciny przed osadzeniem 7,5 × 152. Zsumuj wszystkie warstwy połączenia.
Z czego oblicza się orientacyjny zapas ramy przy 7,5×152?▼
Dla 7,5 × 152 orientacyjna grubość elementu wynosi ok. 122 mm w betonie, ok. 112 mm w cegle pełnej i ok. 92 mm w betonie komórkowym. Są to obliczenia Lw − heff, więc projekt musi uwzględnić rzeczywisty układ rozbudowanym układzie warstw. Zsumuj wszystkie warstwy połączenia.
Która wartość wyrywania dotyczy betonu komórkowego z 7,5×152?▼
Nośność obliczeniowa zależy od podłoża, a nie od samej długości 152 mm. Karta podaje wyrywanie/ścinanie 1,19/2,40 kN dla betonu, 0,80/1,60 kN dla cegły pełnej i 0,20/0,40 kN dla betonu komórkowego. Zsumuj wszystkie warstwy połączenia.
Dlaczego napęd TORX-30 należy prowadzić osiowo w 7,5×152?▼
Wariant 7,5 × 152 ma mały łeb walcowy Ø8,5 mm oraz gniazdo TORX-30. Użyj niezużytej końcówki T30 i prowadź ją współosiowo, aby nie uszkodzić napędu przy rozbudowanym układzie warstw. Zsumuj wszystkie warstwy połączenia.
Ile podłoża musi pozostać przy krawędzi dla 7,5×152 w cegle?▼
Dane montażowe wymagają co najmniej 250 mm rozstawu osiowego. Minimalna odległość od krawędzi wynosi 45 mm w betonie, 60 mm w cegle pełnej i 90 mm w betonie komórkowym; projekt może wymagać większych wartości. Zsumuj wszystkie warstwy połączenia.
Co obejmuje karta PDF przygotowana dla 7,5×152?▼
Rodzinę obejmuje Krajowa Ocena Techniczna ITB-KOT-2017/0308. Opakowanie e-Pamar dla wariantu 7,5 × 152 zawiera 100 szt., a karta PDF rozdziela dane źródłowe od wartości orientacyjnie obliczonych. Zsumuj wszystkie warstwy połączenia.
