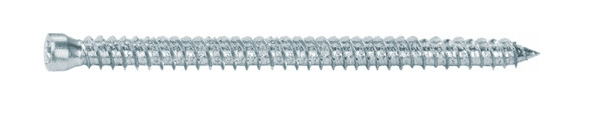

Wkręt ościeżnicowy do betonu z łbem walcowym 7,5x252
WKRĘT OŚCIEŻNICOWY DO BETONU 7,5 × 252, ŁEB WALCOWY MAŁY, PEŁNY GWINT, OCYNK, TORX-30
Najdłuższy wariant 252 mm służy do nietypowo grubych przekrojów połączenia. Wkręt 7,5 × 252 montuje się bez osobnej koszulki rozporowej w otworze Ø6 mm. Mały łeb walcowy Ø8,5 mm współpracuje z końcówką TORX-30, a opakowanie zawiera 100 szt.
Budowa i dobór wariantu 7,5 × 252
Wkręt ościeżnicowy 7,5 × 252 ma pełny gwint, mały łeb walcowy i średnicę nominalną 7,5 mm. Jest przeznaczony do bezpośredniego mocowania ram okiennych i drzwiowych w przygotowanym podłożu mineralnym.
Długość 252 mm dobierz do całego przekroju: ramy, szczeliny, warstw pośrednich i wymaganej głębokości osadzenia. W tym wariancie szczególną uwagę zwróć na najgrubszym przekroju przewidzianym w ofercie sklepu.
Karta źródłowa podaje efektywne zakotwienie 30 mm w betonie, 40 mm w cegle pełnej i 60 mm w betonie komórkowym. Wynikające z tego orientacyjne t fix to odpowiednio ok. 222 mm, ok. 212 mm i ok. 192 mm.
Ocynkowana stal wymaga ochrony przed stałą wilgocią i uszkodzeniem powłoki. Nośność zawsze odnieś do rozpoznanego podłoża oraz projektu konkretnego mocowania.
Sześć cech rozmiaru 7,5 × 252
Pełny gwint wariantu 7,5 × 252 nacina tor w prawidłowo przygotowanym otworze.
Średnica 8,5 mm ogranicza powierzchnię zajmowaną przez łeb w profilu ramy.
Końcówka T30 stabilizuje osiowe wkręcanie przy najgrubszym przekroju przewidzianym w ofercie sklepu.
Wymiar pozwala dobrać zapas do zakotwienia bez przypisywania długości uniwersalnej nośności.
Jedna średnica wiercenia obowiązuje dla udokumentowanych podłoży rodziny WHOW.
Oznaczenie handlowe odpowiada dokładnie symbolowi 75067.5252SVZMG.
Zastosowania wkręta 7,5 × 252
Bezpośrednie mocowanie profilu w przygotowanym betonie przy najgrubszym przekroju przewidzianym w ofercie sklepu.
Ustawienie ramy z kontrolą osi i docisku małego łba.
Osadzenie po wykonaniu i oczyszczeniu otworu Ø6 mm.
Montaż wyłącznie po uwzględnieniu niższych nośności źródłowych.
W skrócie · 7,5 × 252
Montaż wariantu 7,5 × 252
Przy długości 252 mm kontroluj cały tor wiercenia oraz położenie ramy.
Parametry techniczne
Karta techniczna WHOW, ITB-KOT-2017/0308 oraz publiczne dane konkretnego produktu e-Pamar. Wartości t fix są orientacyjnie wyliczone jako Lw − heff.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Wymiar | 7,5 × 252 | dw × Lw |
| Średnica łba | 8,5 mm | Dw |
| Średnica otworu | 6 mm | d0 |
| Gniazdo | TORX-30 | T30 |
| Zakotwienie | 30 / 40 / 60 mm | beton / cegła pełna / beton komórkowy |
| Głębokość otworu | 40 / 50 / 70 mm | beton / cegła pełna / beton komórkowy |
| Wyrywanie | 1,19 / 0,80 / 0,20 kN | beton / cegła pełna / beton komórkowy |
| Ścinanie | 2,40 / 1,60 / 0,40 kN | beton / cegła pełna / beton komórkowy |
| Opakowanie | 100 szt. | dane sklepu |
Dobór wkręta 7,5 × 252
Porównaj przekrój ramy z wymaganym zakotwieniem w rozpoznanym podłożu.
| Podłoże | heff / h0 | Orientacyjne t fix |
|---|---|---|
| Beton | 30 / 40 mm | ok. 222 mm |
| Cegła pełna | 40 / 50 mm | ok. 212 mm |
| Beton komórkowy | 60 / 70 mm | ok. 192 mm |
Pięć kroków dla 7,5 × 252
Podłoże i powłoka · 7,5 × 252
Stal węglowa jest zabezpieczona cynkiem, lecz powłoka nie oznacza zgody na stałą ekspozycję zewnętrzną bez oceny środowiska.
Przy najgrubszym przekroju przewidzianym w ofercie sklepu nie stosuj nośności z innego podłoża ani nie skracaj wymaganej głębokości heff.
Przechowywanie i transport
Przechowuj opakowanie 100 szt. w suchym miejscu z czytelnym symbolem 75067.5252SVZMG.
Chroń pełny gwint, łeb Ø8,5 mm i gniazdo TORX-30 przed uderzeniem oraz zabrudzeniem.
Pozostałe długości 7,5 mm
TORX-30 · 100 szt.7,5 × 182
TORX-30 · 100 szt.7,5 × 202
TORX-30 · 100 szt.7,5 × 212
TORX-30 · 100 szt.7,5 × 252
TORX-30 · 100 szt.
Bieżący wariant: 7,5 × 252 · mały łeb walcowy · TORX-30.
Produkty do montażu stolarki
Karta techniczna – WKRĘT OŚCIEŻNICOWY DO BETONU 7,5 × 252, ŁEB WALCOWY MAŁY, PEŁNY GWINT, OCYNK, TORX-30
Badania i certyfikaty
■ karta techniczna rodziny WHOW
■ wariant e-Pamar 7,5 × 252 · 100 szt.
■ marka karty: Pamar
Najczęściej zadawane pytania – WKRĘT OŚCIEŻNICOWY DO BETONU 7,5 × 252, ŁEB WALCOWY MAŁY, PEŁNY GWINT, OCYNK, TORX-30
Kiedy zastosowanie długości 7,5×252 jest uzasadnione?▼
Długość całkowita tego wariantu wynosi 252 mm. Dobierz ją do przekroju ramy, szczeliny oraz wymaganej głębokości zakotwienia przy najgrubszym przekroju przewidzianym w ofercie sklepu. Wykonaj próbę dla najgrubszego przekroju.
Jak utrzymać osiowość długiego otworu pod 7,5×252?▼
Karta rodziny wskazuje otwór Ø6 mm i głębokość 40, 50 albo 70 mm odpowiednio dla betonu, cegły pełnej i betonu komórkowego. Otwór wywierć prosto, a z materiału pełnego usuń zwierciny przed osadzeniem 7,5 × 252. Wykonaj próbę dla najgrubszego przekroju.
Co oznacza różnica między Lw a heff dla 7,5×252?▼
Dla 7,5 × 252 orientacyjna grubość elementu wynosi ok. 222 mm w betonie, ok. 212 mm w cegle pełnej i ok. 192 mm w betonie komórkowym. Są to obliczenia Lw − heff, więc projekt musi uwzględnić rzeczywisty układ najgrubszym przekroju przewidzianym w ofercie sklepu. Wykonaj próbę dla najgrubszego przekroju.
Ile wynosi obliczeniowe ścinanie 7,5×252 w gazobetonie?▼
Nośność obliczeniowa zależy od podłoża, a nie od samej długości 252 mm. Karta podaje wyrywanie/ścinanie 1,19/2,40 kN dla betonu, 0,80/1,60 kN dla cegły pełnej i 0,20/0,40 kN dla betonu komórkowego. Wykonaj próbę dla najgrubszego przekroju.
Na czym oprzeć kontrolę dopasowania TORX-30 do 7,5×252?▼
Wariant 7,5 × 252 ma mały łeb walcowy Ø8,5 mm oraz gniazdo TORX-30. Użyj niezużytej końcówki T30 i prowadź ją współosiowo, aby nie uszkodzić napędu przy najgrubszym przekroju przewidzianym w ofercie sklepu. Wykonaj próbę dla najgrubszego przekroju.
Która odległość osiowa obowiązuje w danych rodziny 7,5×252?▼
Dane montażowe wymagają co najmniej 250 mm rozstawu osiowego. Minimalna odległość od krawędzi wynosi 45 mm w betonie, 60 mm w cegle pełnej i 90 mm w betonie komórkowym; projekt może wymagać większych wartości. Wykonaj próbę dla najgrubszego przekroju.
Czy wszystkie długości sklepowe 7,5×252 występują w tabeli producenta?▼
Rodzinę obejmuje Krajowa Ocena Techniczna ITB-KOT-2017/0308. Opakowanie e-Pamar dla wariantu 7,5 × 252 zawiera 100 szt., a karta PDF rozdziela dane źródłowe od wartości orientacyjnie obliczonych. Wykonaj próbę dla najgrubszego przekroju.
