Wkręt ościeżnicowy do betonu z łbem walcowym 7,5x212

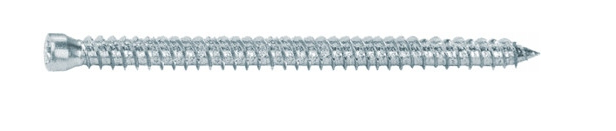

WKRĘT OŚCIEŻNICOWY DO BETONU 7,5 × 212, ŁEB WALCOWY MAŁY, PEŁNY GWINT, OCYNK, TORX-30
Długość 212 mm daje duży zasięg montażowy, lecz nie zastępuje oceny podłoża. Wkręt 7,5 × 212 montuje się bez osobnej koszulki rozporowej w otworze Ø6 mm. Mały łeb walcowy Ø8,5 mm współpracuje z końcówką TORX-30, a opakowanie zawiera 100 szt.
Budowa i dobór wariantu 7,5 × 212
Wkręt ościeżnicowy 7,5 × 212 ma pełny gwint, mały łeb walcowy i średnicę nominalną 7,5 mm. Jest przeznaczony do bezpośredniego mocowania ram okiennych i drzwiowych w przygotowanym podłożu mineralnym.
Długość 212 mm dobierz do całego przekroju: ramy, szczeliny, warstw pośrednich i wymaganej głębokości osadzenia. W tym wariancie szczególną uwagę zwróć na niestandardowo odsuniętej ramie.
Karta źródłowa podaje efektywne zakotwienie 30 mm w betonie, 40 mm w cegle pełnej i 60 mm w betonie komórkowym. Wynikające z tego orientacyjne t fix to odpowiednio ok. 182 mm, ok. 172 mm i ok. 152 mm.
Ocynkowana stal wymaga ochrony przed stałą wilgocią i uszkodzeniem powłoki. Nośność zawsze odnieś do rozpoznanego podłoża oraz projektu konkretnego mocowania.
Sześć cech rozmiaru 7,5 × 212
Pełny gwint wariantu 7,5 × 212 nacina tor w prawidłowo przygotowanym otworze.
Średnica 8,5 mm ogranicza powierzchnię zajmowaną przez łeb w profilu ramy.
Końcówka T30 stabilizuje osiowe wkręcanie przy niestandardowo odsuniętej ramie.
Wymiar pozwala dobrać zapas do zakotwienia bez przypisywania długości uniwersalnej nośności.
Jedna średnica wiercenia obowiązuje dla udokumentowanych podłoży rodziny WHOW.
Oznaczenie handlowe odpowiada dokładnie symbolowi 75067.5212SVZMG.
Zastosowania wkręta 7,5 × 212
Bezpośrednie mocowanie profilu w przygotowanym betonie przy niestandardowo odsuniętej ramie.
Ustawienie ramy z kontrolą osi i docisku małego łba.
Osadzenie po wykonaniu i oczyszczeniu otworu Ø6 mm.
Montaż wyłącznie po uwzględnieniu niższych nośności źródłowych.
W skrócie · 7,5 × 212
Montaż wariantu 7,5 × 212
Przy długości 212 mm kontroluj cały tor wiercenia oraz położenie ramy.
Parametry techniczne
Karta techniczna WHOW, ITB-KOT-2017/0308 oraz publiczne dane konkretnego produktu e-Pamar. Wartości t fix są orientacyjnie wyliczone jako Lw − heff.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Wymiar | 7,5 × 212 | dw × Lw |
| Średnica łba | 8,5 mm | Dw |
| Średnica otworu | 6 mm | d0 |
| Gniazdo | TORX-30 | T30 |
| Zakotwienie | 30 / 40 / 60 mm | beton / cegła pełna / beton komórkowy |
| Głębokość otworu | 40 / 50 / 70 mm | beton / cegła pełna / beton komórkowy |
| Wyrywanie | 1,19 / 0,80 / 0,20 kN | beton / cegła pełna / beton komórkowy |
| Ścinanie | 2,40 / 1,60 / 0,40 kN | beton / cegła pełna / beton komórkowy |
| Opakowanie | 100 szt. | dane sklepu |
Dobór wkręta 7,5 × 212
Porównaj przekrój ramy z wymaganym zakotwieniem w rozpoznanym podłożu.
| Podłoże | heff / h0 | Orientacyjne t fix |
|---|---|---|
| Beton | 30 / 40 mm | ok. 182 mm |
| Cegła pełna | 40 / 50 mm | ok. 172 mm |
| Beton komórkowy | 60 / 70 mm | ok. 152 mm |
Pięć kroków dla 7,5 × 212
Podłoże i powłoka · 7,5 × 212
Stal węglowa jest zabezpieczona cynkiem, lecz powłoka nie oznacza zgody na stałą ekspozycję zewnętrzną bez oceny środowiska.
Przy niestandardowo odsuniętej ramie nie stosuj nośności z innego podłoża ani nie skracaj wymaganej głębokości heff.
Przechowywanie i transport
Przechowuj opakowanie 100 szt. w suchym miejscu z czytelnym symbolem 75067.5212SVZMG.
Chroń pełny gwint, łeb Ø8,5 mm i gniazdo TORX-30 przed uderzeniem oraz zabrudzeniem.
Pozostałe długości 7,5 mm
TORX-30 · 100 szt.7,5 × 182
TORX-30 · 100 szt.7,5 × 202
TORX-30 · 100 szt.7,5 × 212
TORX-30 · 100 szt.7,5 × 252
TORX-30 · 100 szt.
Bieżący wariant: 7,5 × 212 · mały łeb walcowy · TORX-30.
Produkty do montażu stolarki
Karta techniczna – WKRĘT OŚCIEŻNICOWY DO BETONU 7,5 × 212, ŁEB WALCOWY MAŁY, PEŁNY GWINT, OCYNK, TORX-30
Badania i certyfikaty
■ karta techniczna rodziny WHOW
■ wariant e-Pamar 7,5 × 212 · 100 szt.
■ marka karty: Pamar
Najczęściej zadawane pytania – WKRĘT OŚCIEŻNICOWY DO BETONU 7,5 × 212, ŁEB WALCOWY MAŁY, PEŁNY GWINT, OCYNK, TORX-30
W jaki sposób zweryfikować długość 7,5×212 przed wierceniem?▼
Długość całkowita tego wariantu wynosi 212 mm. Dobierz ją do przekroju ramy, szczeliny oraz wymaganej głębokości zakotwienia przy niestandardowo odsuniętej ramie. Zweryfikuj nietypowe odsunięcie ramy.
Która głębokość otworu dotyczy cegły pełnej dla 7,5×212?▼
Karta rodziny wskazuje otwór Ø6 mm i głębokość 40, 50 albo 70 mm odpowiednio dla betonu, cegły pełnej i betonu komórkowego. Otwór wywierć prosto, a z materiału pełnego usuń zwierciny przed osadzeniem 7,5 × 212. Zweryfikuj nietypowe odsunięcie ramy.
Ile orientacyjnego dystansu daje 7,5×212 po zachowaniu 40 mm zakotwienia?▼
Dla 7,5 × 212 orientacyjna grubość elementu wynosi ok. 182 mm w betonie, ok. 172 mm w cegle pełnej i ok. 152 mm w betonie komórkowym. Są to obliczenia Lw − heff, więc projekt musi uwzględnić rzeczywisty układ niestandardowo odsuniętej ramie. Zweryfikuj nietypowe odsunięcie ramy.
Dlaczego nośność 7,5×212 zależy od materiału podłoża?▼
Nośność obliczeniowa zależy od podłoża, a nie od samej długości 212 mm. Karta podaje wyrywanie/ścinanie 1,19/2,40 kN dla betonu, 0,80/1,60 kN dla cegły pełnej i 0,20/0,40 kN dla betonu komórkowego. Zweryfikuj nietypowe odsunięcie ramy.
Jak zabezpieczyć mały łeb wkręta 7,5×212 przed uszkodzeniem?▼
Wariant 7,5 × 212 ma mały łeb walcowy Ø8,5 mm oraz gniazdo TORX-30. Użyj niezużytej końcówki T30 i prowadź ją współosiowo, aby nie uszkodzić napędu przy niestandardowo odsuniętej ramie. Zweryfikuj nietypowe odsunięcie ramy.
Co sprawdzić przy krawędzi betonu przed użyciem 7,5×212?▼
Dane montażowe wymagają co najmniej 250 mm rozstawu osiowego. Minimalna odległość od krawędzi wynosi 45 mm w betonie, 60 mm w cegle pełnej i 90 mm w betonie komórkowym; projekt może wymagać większych wartości. Zweryfikuj nietypowe odsunięcie ramy.
Gdzie odczytać opakowanie i symbol produktu 7,5×212?▼
Rodzinę obejmuje Krajowa Ocena Techniczna ITB-KOT-2017/0308. Opakowanie e-Pamar dla wariantu 7,5 × 212 zawiera 100 szt., a karta PDF rozdziela dane źródłowe od wartości orientacyjnie obliczonych. Zweryfikuj nietypowe odsunięcie ramy.
