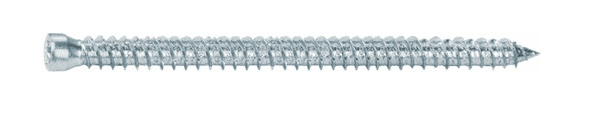

Wkręt ościeżnicowy do betonu z łbem walcowym 7,5x112
WKRĘT OŚCIEŻNICOWY DO BETONU 7,5 × 112, ŁEB WALCOWY MAŁY, PEŁNY GWINT, OCYNK, TORX-30
Rozmiar 112 mm pomaga zachować osiowy montaż przy większej grubości mocowanego elementu. Wkręt 7,5 × 112 montuje się bez osobnej koszulki rozporowej w otworze Ø6 mm. Mały łeb walcowy Ø8,5 mm współpracuje z końcówką TORX-30, a opakowanie zawiera 100 szt.
Budowa i dobór wariantu 7,5 × 112
Wkręt ościeżnicowy 7,5 × 112 ma pełny gwint, mały łeb walcowy i średnicę nominalną 7,5 mm. Jest przeznaczony do bezpośredniego mocowania ram okiennych i drzwiowych w przygotowanym podłożu mineralnym.
Długość 112 mm dobierz do całego przekroju: ramy, szczeliny, warstw pośrednich i wymaganej głębokości osadzenia. W tym wariancie szczególną uwagę zwróć na montażu z kontrolowanym dystansem.
Karta źródłowa podaje efektywne zakotwienie 30 mm w betonie, 40 mm w cegle pełnej i 60 mm w betonie komórkowym. Wynikające z tego orientacyjne t fix to odpowiednio ok. 82 mm, ok. 72 mm i ok. 52 mm.
Ocynkowana stal wymaga ochrony przed stałą wilgocią i uszkodzeniem powłoki. Nośność zawsze odnieś do rozpoznanego podłoża oraz projektu konkretnego mocowania.
Sześć cech rozmiaru 7,5 × 112
Pełny gwint wariantu 7,5 × 112 nacina tor w prawidłowo przygotowanym otworze.
Średnica 8,5 mm ogranicza powierzchnię zajmowaną przez łeb w profilu ramy.
Końcówka T30 stabilizuje osiowe wkręcanie przy montażu z kontrolowanym dystansem.
Wymiar pozwala dobrać zapas do zakotwienia bez przypisywania długości uniwersalnej nośności.
Jedna średnica wiercenia obowiązuje dla udokumentowanych podłoży rodziny WHOW.
Oznaczenie handlowe odpowiada dokładnie symbolowi 75067.5112SVZMG.
Zastosowania wkręta 7,5 × 112
Bezpośrednie mocowanie profilu w przygotowanym betonie przy montażu z kontrolowanym dystansem.
Ustawienie ramy z kontrolą osi i docisku małego łba.
Osadzenie po wykonaniu i oczyszczeniu otworu Ø6 mm.
Montaż wyłącznie po uwzględnieniu niższych nośności źródłowych.
W skrócie · 7,5 × 112
Montaż wariantu 7,5 × 112
Przy długości 112 mm kontroluj cały tor wiercenia oraz położenie ramy.
Parametry techniczne
Karta techniczna WHOW, ITB-KOT-2017/0308 oraz publiczne dane konkretnego produktu e-Pamar. Wartości t fix są orientacyjnie wyliczone jako Lw − heff.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Wymiar | 7,5 × 112 | dw × Lw |
| Średnica łba | 8,5 mm | Dw |
| Średnica otworu | 6 mm | d0 |
| Gniazdo | TORX-30 | T30 |
| Zakotwienie | 30 / 40 / 60 mm | beton / cegła pełna / beton komórkowy |
| Głębokość otworu | 40 / 50 / 70 mm | beton / cegła pełna / beton komórkowy |
| Wyrywanie | 1,19 / 0,80 / 0,20 kN | beton / cegła pełna / beton komórkowy |
| Ścinanie | 2,40 / 1,60 / 0,40 kN | beton / cegła pełna / beton komórkowy |
| Opakowanie | 100 szt. | dane sklepu |
Dobór wkręta 7,5 × 112
Porównaj przekrój ramy z wymaganym zakotwieniem w rozpoznanym podłożu.
| Podłoże | heff / h0 | Orientacyjne t fix |
|---|---|---|
| Beton | 30 / 40 mm | ok. 82 mm |
| Cegła pełna | 40 / 50 mm | ok. 72 mm |
| Beton komórkowy | 60 / 70 mm | ok. 52 mm |
Pięć kroków dla 7,5 × 112
Podłoże i powłoka · 7,5 × 112
Stal węglowa jest zabezpieczona cynkiem, lecz powłoka nie oznacza zgody na stałą ekspozycję zewnętrzną bez oceny środowiska.
Przy montażu z kontrolowanym dystansem nie stosuj nośności z innego podłoża ani nie skracaj wymaganej głębokości heff.
Przechowywanie i transport
Przechowuj opakowanie 100 szt. w suchym miejscu z czytelnym symbolem 75067.5112SVZMG.
Chroń pełny gwint, łeb Ø8,5 mm i gniazdo TORX-30 przed uderzeniem oraz zabrudzeniem.
Pozostałe długości 7,5 mm
TORX-30 · 100 szt.7,5 × 102
TORX-30 · 100 szt.7,5 × 112
TORX-30 · 100 szt.7,5 × 122
TORX-30 · 100 szt.7,5 × 132
TORX-30 · 100 szt.
Bieżący wariant: 7,5 × 112 · mały łeb walcowy · TORX-30.
Produkty do montażu stolarki
Karta techniczna – WKRĘT OŚCIEŻNICOWY DO BETONU 7,5 × 112, ŁEB WALCOWY MAŁY, PEŁNY GWINT, OCYNK, TORX-30
Badania i certyfikaty
■ karta techniczna rodziny WHOW
■ wariant e-Pamar 7,5 × 112 · 100 szt.
■ marka karty: Pamar
Najczęściej zadawane pytania – WKRĘT OŚCIEŻNICOWY DO BETONU 7,5 × 112, ŁEB WALCOWY MAŁY, PEŁNY GWINT, OCYNK, TORX-30
Jak ocenić przydatność długości 7,5×112 do ramy?▼
Długość całkowita tego wariantu wynosi 112 mm. Dobierz ją do przekroju ramy, szczeliny oraz wymaganej głębokości zakotwienia przy montażu z kontrolowanym dystansem. Potwierdź kontrolowany dystans.
Kiedy zakończyć wiercenie otworu przeznaczonego dla 7,5×112?▼
Karta rodziny wskazuje otwór Ø6 mm i głębokość 40, 50 albo 70 mm odpowiednio dla betonu, cegły pełnej i betonu komórkowego. Otwór wywierć prosto, a z materiału pełnego usuń zwierciny przed osadzeniem 7,5 × 112. Potwierdź kontrolowany dystans.
Który wzór pozwala wyznaczyć orientacyjny t fix wkręta 7,5×112?▼
Dla 7,5 × 112 orientacyjna grubość elementu wynosi ok. 82 mm w betonie, ok. 72 mm w cegle pełnej i ok. 52 mm w betonie komórkowym. Są to obliczenia Lw − heff, więc projekt musi uwzględnić rzeczywisty układ montażu z kontrolowanym dystansem. Potwierdź kontrolowany dystans.
Ile wynosi obliczeniowe wyrywanie 7,5×112 z cegły pełnej?▼
Nośność obliczeniowa zależy od podłoża, a nie od samej długości 112 mm. Karta podaje wyrywanie/ścinanie 1,19/2,40 kN dla betonu, 0,80/1,60 kN dla cegły pełnej i 0,20/0,40 kN dla betonu komórkowego. Potwierdź kontrolowany dystans.
Czy mały łeb 7,5×112 wymaga pogłębiania profilu?▼
Wariant 7,5 × 112 ma mały łeb walcowy Ø8,5 mm oraz gniazdo TORX-30. Użyj niezużytej końcówki T30 i prowadź ją współosiowo, aby nie uszkodzić napędu przy montażu z kontrolowanym dystansem. Potwierdź kontrolowany dystans.
W jakiej odległości od osi sąsiedniego wkręta umieścić 7,5×112?▼
Dane montażowe wymagają co najmniej 250 mm rozstawu osiowego. Minimalna odległość od krawędzi wynosi 45 mm w betonie, 60 mm w cegle pełnej i 90 mm w betonie komórkowym; projekt może wymagać większych wartości. Potwierdź kontrolowany dystans.
Jak odróżnić dane źródłowe od wartości wyliczonych dla 7,5×112?▼
Rodzinę obejmuje Krajowa Ocena Techniczna ITB-KOT-2017/0308. Opakowanie e-Pamar dla wariantu 7,5 × 112 zawiera 100 szt., a karta PDF rozdziela dane źródłowe od wartości orientacyjnie obliczonych. Potwierdź kontrolowany dystans.
