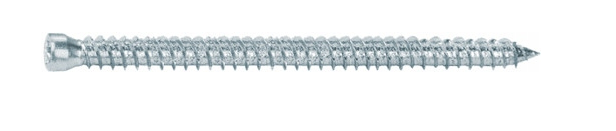

Wkręt ościeżnicowy do betonu z łbem walcowym 7,5x102
WKRĘT OŚCIEŻNICOWY DO BETONU 7,5 × 102, ŁEB WALCOWY MAŁY, PEŁNY GWINT, OCYNK, TORX-30
Wersja 102 mm jest przeznaczona do kontrolowanego przejścia przez grubszy układ montażowy. Wkręt 7,5 × 102 montuje się bez osobnej koszulki rozporowej w otworze Ø6 mm. Mały łeb walcowy Ø8,5 mm współpracuje z końcówką TORX-30, a opakowanie zawiera 100 szt.
Budowa i dobór wariantu 7,5 × 102
Wkręt ościeżnicowy 7,5 × 102 ma pełny gwint, mały łeb walcowy i średnicę nominalną 7,5 mm. Jest przeznaczony do bezpośredniego mocowania ram okiennych i drzwiowych w przygotowanym podłożu mineralnym.
Długość 102 mm dobierz do całego przekroju: ramy, szczeliny, warstw pośrednich i wymaganej głębokości osadzenia. W tym wariancie szczególną uwagę zwróć na grubszym przekroju ramy.
Karta źródłowa podaje efektywne zakotwienie 30 mm w betonie, 40 mm w cegle pełnej i 60 mm w betonie komórkowym. Wynikające z tego orientacyjne t fix to odpowiednio ok. 72 mm, ok. 62 mm i ok. 42 mm.
Ocynkowana stal wymaga ochrony przed stałą wilgocią i uszkodzeniem powłoki. Nośność zawsze odnieś do rozpoznanego podłoża oraz projektu konkretnego mocowania.
Sześć cech rozmiaru 7,5 × 102
Pełny gwint wariantu 7,5 × 102 nacina tor w prawidłowo przygotowanym otworze.
Średnica 8,5 mm ogranicza powierzchnię zajmowaną przez łeb w profilu ramy.
Końcówka T30 stabilizuje osiowe wkręcanie przy grubszym przekroju ramy.
Wymiar pozwala dobrać zapas do zakotwienia bez przypisywania długości uniwersalnej nośności.
Jedna średnica wiercenia obowiązuje dla udokumentowanych podłoży rodziny WHOW.
Oznaczenie handlowe odpowiada dokładnie symbolowi 75067.5102SVZMG.
Zastosowania wkręta 7,5 × 102
Bezpośrednie mocowanie profilu w przygotowanym betonie przy grubszym przekroju ramy.
Ustawienie ramy z kontrolą osi i docisku małego łba.
Osadzenie po wykonaniu i oczyszczeniu otworu Ø6 mm.
Montaż wyłącznie po uwzględnieniu niższych nośności źródłowych.
W skrócie · 7,5 × 102
Montaż wariantu 7,5 × 102
Przy długości 102 mm kontroluj cały tor wiercenia oraz położenie ramy.
Parametry techniczne
Karta techniczna WHOW, ITB-KOT-2017/0308 oraz publiczne dane konkretnego produktu e-Pamar. Wartości t fix są orientacyjnie wyliczone jako Lw − heff.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Wymiar | 7,5 × 102 | dw × Lw |
| Średnica łba | 8,5 mm | Dw |
| Średnica otworu | 6 mm | d0 |
| Gniazdo | TORX-30 | T30 |
| Zakotwienie | 30 / 40 / 60 mm | beton / cegła pełna / beton komórkowy |
| Głębokość otworu | 40 / 50 / 70 mm | beton / cegła pełna / beton komórkowy |
| Wyrywanie | 1,19 / 0,80 / 0,20 kN | beton / cegła pełna / beton komórkowy |
| Ścinanie | 2,40 / 1,60 / 0,40 kN | beton / cegła pełna / beton komórkowy |
| Opakowanie | 100 szt. | dane sklepu |
Dobór wkręta 7,5 × 102
Porównaj przekrój ramy z wymaganym zakotwieniem w rozpoznanym podłożu.
| Podłoże | heff / h0 | Orientacyjne t fix |
|---|---|---|
| Beton | 30 / 40 mm | ok. 72 mm |
| Cegła pełna | 40 / 50 mm | ok. 62 mm |
| Beton komórkowy | 60 / 70 mm | ok. 42 mm |
Pięć kroków dla 7,5 × 102
Podłoże i powłoka · 7,5 × 102
Stal węglowa jest zabezpieczona cynkiem, lecz powłoka nie oznacza zgody na stałą ekspozycję zewnętrzną bez oceny środowiska.
Przy grubszym przekroju ramy nie stosuj nośności z innego podłoża ani nie skracaj wymaganej głębokości heff.
Przechowywanie i transport
Przechowuj opakowanie 100 szt. w suchym miejscu z czytelnym symbolem 75067.5102SVZMG.
Chroń pełny gwint, łeb Ø8,5 mm i gniazdo TORX-30 przed uderzeniem oraz zabrudzeniem.
Pozostałe długości 7,5 mm
TORX-30 · 100 szt.7,5 × 92
TORX-30 · 100 szt.7,5 × 102
TORX-30 · 100 szt.7,5 × 112
TORX-30 · 100 szt.7,5 × 122
TORX-30 · 100 szt.
Bieżący wariant: 7,5 × 102 · mały łeb walcowy · TORX-30.
Produkty do montażu stolarki
Karta techniczna – WKRĘT OŚCIEŻNICOWY DO BETONU 7,5 × 102, ŁEB WALCOWY MAŁY, PEŁNY GWINT, OCYNK, TORX-30
Badania i certyfikaty
■ karta techniczna rodziny WHOW
■ wariant e-Pamar 7,5 × 102 · 100 szt.
■ marka karty: Pamar
Najczęściej zadawane pytania – WKRĘT OŚCIEŻNICOWY DO BETONU 7,5 × 102, ŁEB WALCOWY MAŁY, PEŁNY GWINT, OCYNK, TORX-30
Dlaczego wariant 7,5×102 wymaga kontroli całego przekroju?▼
Długość całkowita tego wariantu wynosi 102 mm. Dobierz ją do przekroju ramy, szczeliny oraz wymaganej głębokości zakotwienia przy grubszym przekroju ramy. Oceń grubszy przekrój ramy.
Jaki zapas głębokości zachować w pełnym materiale dla 7,5×102?▼
Karta rodziny wskazuje otwór Ø6 mm i głębokość 40, 50 albo 70 mm odpowiednio dla betonu, cegły pełnej i betonu komórkowego. Otwór wywierć prosto, a z materiału pełnego usuń zwierciny przed osadzeniem 7,5 × 102. Oceń grubszy przekrój ramy.
Ile miejsca na ramę zostaje po zakotwieniu 7,5×102 w cegle pełnej?▼
Dla 7,5 × 102 orientacyjna grubość elementu wynosi ok. 72 mm w betonie, ok. 62 mm w cegle pełnej i ok. 42 mm w betonie komórkowym. Są to obliczenia Lw − heff, więc projekt musi uwzględnić rzeczywisty układ grubszym przekroju ramy. Oceń grubszy przekrój ramy.
Co ogranicza zastosowanie 7,5×102 w słabym murze?▼
Nośność obliczeniowa zależy od podłoża, a nie od samej długości 102 mm. Karta podaje wyrywanie/ścinanie 1,19/2,40 kN dla betonu, 0,80/1,60 kN dla cegły pełnej i 0,20/0,40 kN dla betonu komórkowego. Oceń grubszy przekrój ramy.
Na co uważać podczas pracy bitem TORX-30 z 7,5×102?▼
Wariant 7,5 × 102 ma mały łeb walcowy Ø8,5 mm oraz gniazdo TORX-30. Użyj niezużytej końcówki T30 i prowadź ją współosiowo, aby nie uszkodzić napędu przy grubszym przekroju ramy. Oceń grubszy przekrój ramy.
Jaką grubość podłoża przyjąć dla betonu z 7,5×102?▼
Dane montażowe wymagają co najmniej 250 mm rozstawu osiowego. Minimalna odległość od krawędzi wynosi 45 mm w betonie, 60 mm w cegle pełnej i 90 mm w betonie komórkowym; projekt może wymagać większych wartości. Oceń grubszy przekrój ramy.
Gdzie zapisano wartości montażowe rodziny 7,5×102?▼
Rodzinę obejmuje Krajowa Ocena Techniczna ITB-KOT-2017/0308. Opakowanie e-Pamar dla wariantu 7,5 × 102 zawiera 100 szt., a karta PDF rozdziela dane źródłowe od wartości orientacyjnie obliczonych. Oceń grubszy przekrój ramy.
