WKRĘT SAMOWIERCĄCY DIN 7504 K ŁEB SZEŚCIOKĄTNY 6,3x50 OCYNK ZN
44,20 zł / opak.
35,93 zł / opak.
Wkręt samowiercący z łbem sześciokątnym DIN 7504 K 6,3 × 50, stal z ocynkiem galwanicznym
Łeb zewnętrzny HEX ułatwia osiowe prowadzenie, a część wiercąca przygotowuje przejście dla gwintu. Rozmiar 6,3 × 50 ma dₚ max. 5,8 mm, d_c max. 13,5 mm, k max. 5,9 mm i sześciokąt s = 10 mm. Wykonanie: stal z ocynkiem galwanicznym; opakowanie: 200 szt.
O wkręcie samowiercącym 6,3 × 50

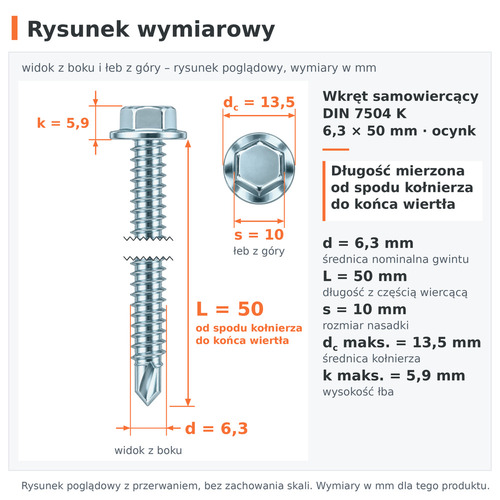

Wkręt DIN 7504 K 6,3 × 50 w wykonaniu ZN ma łeb sześciokątny z kołnierzem. Wymiar pod klucz wynosi s = 10 mm, średnica kołnierza d_c max. = 13,5 mm, a wysokość k max. = 5,9 mm.
Część samowiercąca ma dₚ max. = 5,8 mm. Dla nominalnej średnicy 6,3 mm tabela wskazuje pracę w blasze o grubości 2,0–6,0 mm; dobór warto potwierdzić próbą na docelowym materiale.
Długość 50 mm wykonania ZN liczona jest od spodniej powierzchni kołnierza do końca wiertła. Pozwala to zestawić wymiar z całkowitą grubością elementów bez doliczania łba.
Wykonanie 6,3 × 50 to stal z ocynkiem galwanicznym. Grubość powłoki i klasa odporności korozyjnej nie są podane w danych katalogowych. Dane katalogowe nie podają momentu dokręcania ani nośności; brakujące wartości ustal u dostawcy lub w próbie montażowej.
Cechy wariantu 6,3 × 50
Końcówka przygotowuje przejście pod gwint podczas pracy.
Tabela przypisuje go średnicy 6,3 mm wykonania ZN; potwierdź go próbą na docelowym materiale.
Napęd ułatwia stabilne prowadzenie wkręta o długości 50 mm.
Rozkłada docisk wariantu 6,3 × 50 na mocowanym elemencie.
Maksymalna wysokość pomaga ocenić przestrzeń montażową dla 6,3 × 50 ZN.
Powierzchnia wariantu 6,3 × 50 odpowiada wykonaniu ze stali z ocynkiem galwanicznym; oceń ją przed montażem.
Zastosowanie
łączenie elementów po sprawdzeniu łącznej grubości
praca wariantem 6,3 × 50 w zakresie wskazanym w tabeli
montaż kołnierzem wariantu 6,3 × 50 ZN bez osobnej nakrętki
prowadzenie wkręta o długości 50 mm za łeb sześciokątny
W skrócie
Montaż długości 50 mm
Kolejność dla zakresu blachy 2,0–6,0 mm; ustawienia narzędzia potwierdź w próbie montażowej.
Parametry techniczne
Wymiary 6,3 × 50 według tabeli i rysunku katalogowych; opakowanie 200 szt. według danych sklepu e-Pamar. Momentu dokręcania ani nośności nie podano – ustal je u dostawcy lub w próbie montażowej.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Średnica nominalna | 6,3 mm | wariant produktu |
| Długość L | 50 mm | od spodu kołnierza |
| Zakres grubości blachy | 2,0–6,0 mm | tabela |
| dₚ max. | 5,8 mm | część wiercąca |
| d_c max. | 13,5 mm | kołnierz |
| k max. | 5,9 mm | łeb |
| s | 10 mm | pod klucz |
| Norma | DIN 7504 K | nazwa produktu |
| Materiał / powierzchnia | stal z ocynkiem galwanicznym | dane sklepu |
| Opakowanie | 200 szt. | dane sklepu |
Jak dobrać właściwy wariant?
Dla pozycji 6,3 × 50 porównaj zakres wiercenia, długość pakietu i rozmiar nasadki.
| Co porównać | Ten wariant | Znaczenie |
|---|---|---|
| Blacha | 2,0–6,0 mm | zakres wariantu 6,3 × 50 |
| Geometria łba | d_c 13,5 mm; k 5,9 mm | miejsce montażu i docisk kołnierza |
| Napęd | s = 10 mm | dobór nasadki |
Montaż krok po kroku
Materiał i środowisko pracy
Ocynk galwaniczny: wariant 6,3 × 50 wykonano ze stali z ocynkiem galwanicznym. Grubość powłoki i klasa odporności korozyjnej nie są podane w danych katalogowych. Stan powierzchni oceń przed montażem.
Kontrola wariantu: przed montażem sprawdź zgodność materiałową elementów i ryzyko korozji kontaktowej.
Przechowywanie i transport
Dla 6,3 × 50: przechowuj w suchym miejscu i chroń powłokę galwaniczną przed wilgocią, zabrudzeniem oraz zarysowaniem. Kontrolę opakowania wykonaj przy dostawie.
Wariant 6,3 × 50 pozostaw w oznaczonym opakowaniu 200 szt., aby zachować rozdział długości i wykonania ZN.
Inne długości dla średnicy 6,3 mm
DIN 7504 K · długość 25 mm6,3 × 32 ZN
DIN 7504 K · długość 32 mm6,3 × 38 ZN
DIN 7504 K · długość 38 mm6,3 × 50 ZN
DIN 7504 K · ten produkt6,3 × 63 ZN
DIN 7504 K · długość 63 mm
Długość 50 mm dobierz do pełnej grubości pakietu; zakres wiercenia 2,0–6,0 mm dla wykonania ZN potwierdź próbą na docelowym materiale.
Karta techniczna – Wkręt samowiercący z łbem sześciokątnym DIN 7504 K 6,3 × 50, stal z ocynkiem galwanicznym
Badania i certyfikaty
■ zakres blachy 2,0–6,0 mm według tabeli wymiarowej
■ geometria: dₚ 5,8 mm; d_c 13,5 mm
■ wykonanie: stal z ocynkiem galwanicznym
Najczęściej zadawane pytania – Wkręt samowiercący z łbem sześciokątnym DIN 7504 K 6,3 × 50, stal z ocynkiem galwanicznym
Jak ocenić zapis „kołnierz ma d_c max. 13,5 mm, a łeb k max. 5,9 mm”?▼
Kołnierz ma d_c max. = 13,5 mm, a łeb k max. = 5,9 mm. Zapewnij miejsce na docisk kołnierza i sprawdź przyleganie.
Co warto zmierzyć, skoro maksymalna wysokość łba 6,3 × 50 mm ZN wynosi k = 5,9 mm?▼
Maksymalna wysokość łba wynosi 5,9 mm, a jego kołnierz ma d_c max. 13,5 mm. Oba wymiary wariantu 6,3 × 50 mm ZN sprawdź łącznie.
Jak kontrolować element, jeśli wariant opisują L 50 mm, s 10 mm i opakowanie 200 szt.?▼
Rozpoznaj po pełnej nazwie, wymiarze 6,3 × 50 mm, materiale (stal z ocynkiem galwanicznym) i opakowaniu 200 szt. Dodatkowo potwierdź s = 10 mm.
Końcówka 6,3 × 50 mm ZN wierci otwór i rozpoczyna formowanie gwintu. Co potwierdzić przed montażem?▼
Końcówka wiercąca wykonuje otwór i rozpoczyna formowanie gwintu w jednym przejściu. Zakres 2,0–6,0 mm wymaga potwierdzenia w materiale docelowym.
Co kontrolować, skoro wariant 6,3 × 50 mm wykonano jako stal z ocynkiem galwanicznym?▼
Ocynk galwaniczny pokrywa stalowy wariant 6,3 × 50 mm. Grubości powłoki i klasy odporności korozyjnej nie podano; powierzchnię oceń przed montażem.
Wariant 6,3 × 50 mm ZN jest przewidziany dla blachy 2,0–6,0 mm — gdzie ma to znaczenie?▼
Tabela dla średnicy 6,3 mm podaje zakres blachy 2,0–6,0 mm. Długość 50 mm dobierz do całego pakietu, a ustawienia potwierdź w próbie montażowej.
Opakowanie 6,3 × 50 mm ZN zawiera 200 szt. Jaki krok wykonać dalej?▼
Jednostka handlowa zawiera 200 szt. Sprawdź średnicę 6,3 mm, długość 50 mm, wykonanie (stal z ocynkiem galwanicznym) i nasadkę 10 mm.
