Wkręt samowiercący z łbem sześciokątnym DIN 7504 K 4,8 × 25, stal nierdzewna A2
Odmiana K wykorzystuje sześciokątny napęd z kołnierzem oraz wiertło dopasowane do zakresu grubości blachy. Rozmiar 4,8 × 25 ma dₚ max. 4,1 mm, d_c max. 10,5 mm, k max. 4,3 mm i sześciokąt s = 8 mm. Wykonanie: stal nierdzewna A2; opakowanie: 500 szt.
O wkręcie samowiercącym 4,8 × 25
Wkręt DIN 7504 K 4,8 × 25 w wykonaniu A2 ma łeb sześciokątny z kołnierzem. Wymiar pod klucz wynosi s = 8 mm, średnica kołnierza d_c max. = 10,5 mm, a wysokość k max. = 4,3 mm.
Część samowiercąca ma dₚ max. = 4,1 mm. Dla nominalnej średnicy 4,8 mm tabela wskazuje pracę w blasze o grubości 1,75–4,4 mm; dobór warto potwierdzić próbą na docelowym materiale.
Długość 25 mm wykonania A2 liczona jest od spodniej powierzchni kołnierza do końca wiertła. Pozwala to zestawić wymiar z całkowitą grubością elementów bez doliczania łba.
Wykonanie 4,8 × 25 to stal nierdzewna A2. Dane katalogowe nie podają klasy odporności korozyjnej ani warunków granicznych. Dane katalogowe nie podają momentu dokręcania ani nośności; brakujące wartości ustal u dostawcy lub w próbie montażowej.
Cechy wariantu 4,8 × 25
Końcówka przygotowuje przejście pod gwint podczas pracy.
Tabela przypisuje go średnicy 4,8 mm wykonania A2; potwierdź go próbą na docelowym materiale.
Napęd ułatwia stabilne prowadzenie wkręta o długości 25 mm.
Rozkłada docisk wariantu 4,8 × 25 na mocowanym elemencie.
Maksymalna wysokość pomaga ocenić przestrzeń montażową dla 4,8 × 25 A2.
Powierzchnia wariantu 4,8 × 25 odpowiada wykonaniu ze stali nierdzewnej A2; oceń ją przed montażem.
Zastosowanie
łączenie elementów po sprawdzeniu łącznej grubości
praca wariantem 4,8 × 25 w zakresie wskazanym w tabeli

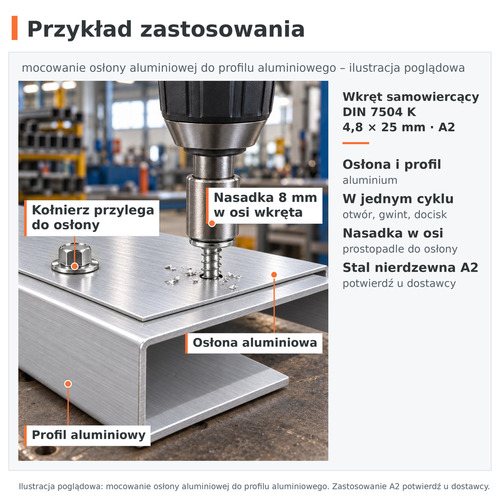

montaż kołnierzem wariantu 4,8 × 25 A2 bez osobnej nakrętki
prowadzenie wkręta o długości 25 mm za łeb sześciokątny
W skrócie
Montaż długości 25 mm
Kolejność dla zakresu blachy 1,75–4,4 mm; ustawienia narzędzia potwierdź w próbie montażowej.
Parametry techniczne
Wymiary 4,8 × 25 według tabeli i rysunku katalogowych; opakowanie 500 szt. według danych sklepu e-Pamar. Momentu dokręcania ani nośności nie podano – ustal je u dostawcy lub w próbie montażowej.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Średnica nominalna | 4,8 mm | wariant produktu |
| Długość L | 25 mm | od spodu kołnierza |
| Zakres grubości blachy | 1,75–4,4 mm | tabela |
| dₚ max. | 4,1 mm | część wiercąca |
| d_c max. | 10,5 mm | kołnierz |
| k max. | 4,3 mm | łeb |
| s | 8 mm | pod klucz |
| Norma | DIN 7504 K | nazwa produktu |
| Materiał / powierzchnia | stal nierdzewna A2 | dane sklepu |
| Opakowanie | 500 szt. | dane sklepu |
Jak dobrać właściwy wariant?
Dla pozycji 4,8 × 25 porównaj zakres wiercenia, długość pakietu i rozmiar nasadki.
| Co porównać | Ten wariant | Znaczenie |
|---|---|---|
| Blacha | 1,75–4,4 mm | zakres wariantu 4,8 × 25 |
| Geometria łba | d_c 10,5 mm; k 4,3 mm | miejsce montażu i docisk kołnierza |
| Napęd | s = 8 mm | dobór nasadki |
Montaż krok po kroku
Materiał i środowisko pracy
Stal nierdzewna A2: wariant 4,8 × 25 wykonano ze stali nierdzewnej A2. Dane katalogowe nie podają klasy odporności korozyjnej ani warunków granicznych. Stan powierzchni oceń przed montażem.
Kontrola wariantu: przed montażem sprawdź zgodność materiałową elementów i ryzyko korozji kontaktowej.
Przechowywanie i transport
Dla 4,8 × 25: chroń powierzchnię stali nierdzewnej przed zabrudzeniami żelaznymi i kontaktem z chemią niewskazaną dla A2. Kontrolę opakowania wykonaj przy dostawie.
Wariant 4,8 × 25 pozostaw w oznaczonym opakowaniu 500 szt., aby zachować rozdział długości i wykonania A2.
Inne długości dla średnicy 4,8 mm
DIN 7504 K · długość 13 mm4,8 × 16 A2
DIN 7504 K · długość 16 mm4,8 × 19 A2
DIN 7504 K · długość 19 mm4,8 × 25 A2
DIN 7504 K · ten produkt4,8 × 35 A2
DIN 7504 K · długość 35 mm
Długość 25 mm dobierz do pełnej grubości pakietu; zakres wiercenia 1,75–4,4 mm dla wykonania A2 potwierdź próbą na docelowym materiale.
Karta techniczna – Wkręt samowiercący z łbem sześciokątnym DIN 7504 K 4,8 × 25, stal nierdzewna A2
Badania i certyfikaty
■ zakres blachy 1,75–4,4 mm według tabeli wymiarowej
■ geometria: dₚ 4,1 mm; d_c 10,5 mm
■ wykonanie: stal nierdzewna A2
Najczęściej zadawane pytania – Wkręt samowiercący z łbem sześciokątnym DIN 7504 K 4,8 × 25, stal nierdzewna A2
Jak wykorzystać informację: opakowanie 4,8 × 25 mm A2 zawiera 500 szt.?▼
Jednostka handlowa zawiera 500 szt. Sprawdź średnicę 4,8 mm, długość 25 mm, wykonanie (stal nierdzewna A2) i nasadkę 8 mm.
Co dobrać, uwzględniając, że partię 4,8 × 25 mm A2 należy chronić przed wilgocią i zabrudzeniem?▼
Chroń powierzchnię stali nierdzewnej przed zabrudzeniami żelaznymi i kontaktem z chemią niewskazaną dla A2. Opakowanie 500 szt. z wymiarem 4,8 × 25 mm pozostaw oznaczone i zamknięte.
Dₚ max. 4,1 mm określa część wiercącą wariantu 4,8 × 25 mm A2 — czy narzędzie pasuje?▼
dₚ max. = 4,1 mm oznacza maksymalną średnicę części wiercącej. W wykonaniu 4,8 × 25 mm A2 porównaj ją z rysunkiem i oceń końcówkę.
Kołnierz d_c max. 10,5 mm rozkłada docisk na blasze. Co ocenić podczas próby?▼
Kołnierz d_c max. 10,5 mm powinien przylegać bez przekoszenia i zgniatania blachy. Zatrzymaj montaż po stabilnym docisku; moment ustal w próbie.
Jaką kontrolę wykonać, gdy nasadka s = 8 mm powinna prowadzić wariant 4,8 × 25 mm A2 osiowo?▼
Ustaw końcówkę prostopadle i utrzymuj pełne osadzenie nasadki 8 mm. Dla długości 25 mm kontroluj brak przekoszenia.
Jak ocenić zapis „łeb wariantu 4,8 × 25 mm A2 współpracuje z nasadką s = 8 mm”?▼
Wymiar pod klucz wynosi s = 8 mm. Zastosuj nasadkę bez luzu i prowadź wariant 4,8 × 25 mm A2 osiowo; momentu dokręcania nie podano.
Co warto zmierzyć, skoro L = 25 mm mierzy się od spodu kołnierza do końca wiertła?▼
Długość L = 25 mm mierz od spodniej powierzchni kołnierza do końca wiertła. Wysokości łba k max. 4,3 mm nie doliczaj.
