Podwalina – belka okienna 70 × 30 mm do ciepłego montażu: wyrównanie i niewielkie podniesienie ramy
Belka 70 × 30 mm pod ramę okna lub drzwi balkonowych. Łączy warstwę nośną z prasowanej pianki PU z warstwą izolacyjną XPS, dzięki czemu przenosi ciężar okna i ogranicza mostek termiczny pod ramą. Wysokość 30 mm – wyrównanie i niewielkie podniesienie ramy. Sprzedaż na metry bieżące. Marka: NYXON.
Podwalina belka okienna 70 × 30 mm – charakterystyka
Podwalina 70 × 30 mm to niska podwalina do ciepłego montażu okien i drzwi. Niska belka służy przede wszystkim do wyrównania dolnej krawędzi otworu i oddzielenia ramy od zimnego muru warstwą izolacyjną. Podnosi okno tylko nieznacznie.
Nośność zapewnia prasowana pianka PU – 8700 kPa przy 10% odkształcenia – a izolacyjność warstwa XPS o przewodności cieplnej 0,037 W/(m·K).
Szerokość 70 mm daje szersze oparcie dla ramy – sprawdza się przy szerszych profilach i cięższych elementach. Przekrój 70 × 30 mm to 21 cm², czyli ok. 2,1 litra materiału na każdy metr belki. Górna powierzchnia jest frezowana pod profil ramy okiennej.
Przykład: pod okno o szerokości 180 cm przygotuj odcinek ok. 178 cm (ok. 1 cm luzu z każdej strony). Po wstępnym związaniu kleju zamocuj belkę kątownikami co maks. 40 cm – na tej długości to co najmniej 6 punktów mocowania.
Zalety podwaliny 70 × 30 mm
87 kg/cm² maksymalnego obciążenia użytkowego.
λ 0,037 W/(m·K) – mniej strat ciepła pod oknem.
Wyrównanie i niewielkie podniesienie ramy.
Szersze oparcie dla szerszych profili ram.
Rama opiera się na dopasowanej górze belki.
Łączenie odcinków łącznikami i klejem.
Zastosowanie – belka okienna 70 × 30 mm
zamiast podkładek i klinów pod ramą
gdy nowe okno ma stanąć prawie na tej samej wysokości
oddzielenie ramy od muru warstwą izolacyjną
korekta wysokości okna
podparcie na szerokości 70 mm
także okna balkonowe i kompozytowe
W skrócie

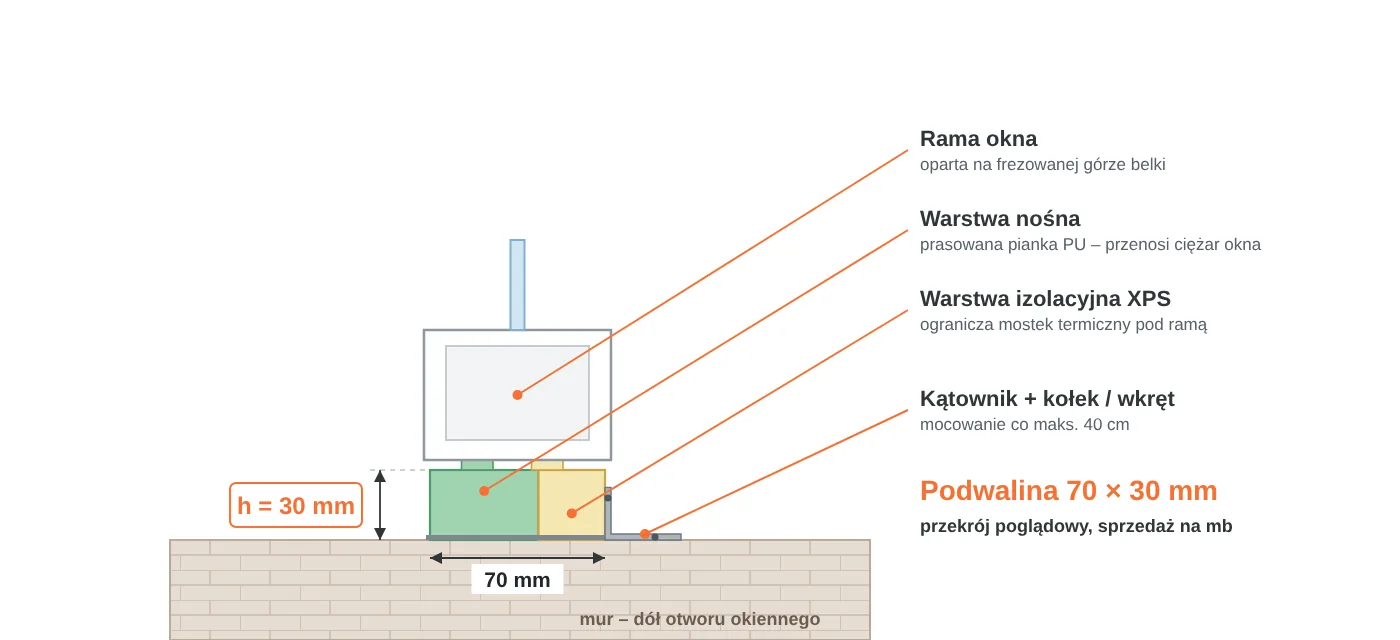

Budowa podwaliny
Dwie warstwy o różnych zadaniach i mocowanie, które utrzymuje belkę w miejscu.
Parametry techniczne podwaliny 70 × 30 mm
Dane materiałowe według danych technicznych wyrobu. Wymiary nominalne.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Marka / producent | NYXON | |
| Rodzaj | podwalina okienna kompozytowa | PU + XPS |
| Szerokość | 70 mm | |
| Wysokość | 30 mm | |
| Przekrój | 21 cm² | ok. 2,1 l / mb |
| Warstwa nośna – materiał | prasowana pianka PU z recyklingu | zielona |
| Warstwa nośna – gęstość | ok. 550 kg/m³ | |
| Warstwa nośna – ściskanie | 8700 kPa | przy 10% odkształcenia |
| Maks. obciążenie użytkowe | 87 kg/cm² | warstwa nośna |
| Warstwa nośna – λ | 0,088 W/(m·K) | klasa reakcji na ogień D |
| Warstwa XPS – gęstość / ściskanie | ok. 36 kg/m³ / 300 kPa | |
| Warstwa XPS – λ | 0,037 W/(m·K) | klasa reakcji na ogień F |
| Długość | do 3700 mm | z systemem łączenia |
| Profile okien | PVC, aluminium, drewno | góra frezowana pod ramę |
| Sprzedaż | metr bieżący |
Jaką wysokość podwaliny wybrać
Wysokość belki = różnica między dołem otworu a projektowaną wysokością ramy.
| Zadanie | Wysokość | Uwagi |
|---|---|---|
| Wyrównanie dołu otworu, wymiana okna | 30–50 mm – ten zakres | niewielkie podniesienie |
| Miejsce na parapety i obróbki | 60–90 mm | okna z parapetami |
| Drzwi balkonowe nad warstwami podłogi | 100–150 mm | próg nad posadzką |
| Grube posadzki, tarasy | 160–220 mm | duże podniesienie |
| Bardzo duża różnica wysokości | 230–300 mm | zamiast domurowania |
Jak zamontować podwalinę 70 × 30 mm – krok po kroku
Bezpieczeństwo pracy
Zagrożenia: pył przy cięciu i wierceniu; ostre narzędzia; praca przy otworze okiennym.
Środki ostrożności: tnij i wierć narzędziami do drewna na stabilnym podłożu; przy łączeniu odcinków używaj łączników pozycjonujących.
Środki ochrony: odzież robocza; rękawice i okulary przy cięciu i wierceniu.
Przechowywanie i transport
Przechowuj belki na płasko, w suchym miejscu.
Chroń je przed długotrwałym działaniem słońca.
Nie kładź na nich ciężkich materiałów.
Inne wymiary podwaliny
W ofercie wysokości od 30 do 300 mm co 10 mm, w szerokości 60 i 70 mm.
Przyda się przy montażu
Karta techniczna podwaliny 70 × 30 mm
Dokumenty i dane
■ wymiar: 70 × 30 mm, sprzedaż na mb
■ warstwa nośna: pianka PU ok. 550 kg/m³
■ warstwa izolacyjna: XPS 300 kPa
■ mocowanie: klej + kątowniki co maks. 40 cm
■ marka: NYXON
Najczęściej zadawane pytania – podwalina 70 × 30 mm
Do czego służy niska belka 70 × 30 mm?▼
Do wyrównania dołu otworu i niewielkiego podniesienia ramy o 30 mm. Zastępuje podkładki i kliny, a jednocześnie oddziela ramę od muru warstwą izolacyjną.
Czy belka 70 × 30 mm wystarczy przy wymianie okna?▼
Tak, jeśli nowe okno ma stanąć prawie na tej samej wysokości co stare. Belka 30 mm wyrówna dół otworu i odizoluje ramę od muru.
Jak równe musi być podłoże pod belkę 70 × 30 mm?▼
Bardzo równe. Przy niskiej belce każda nierówność muru przenosi się na ramę – przed klejeniem wyrównaj i oczyść dół otworu.
Kiedy wybrać belkę 70 × 30 mm zamiast 60 mm?▼
Gdy rama jest szersza albo okno cięższe – szersza belka daje większą powierzchnię oparcia.
Czy belka szerokości 70 mm i wysokości 30 mm pasuje do drzwi tarasowych?▼
Tak, szersze oparcie sprawdza się przy szerokich, cięższych ramach drzwi balkonowych i tarasowych.
Czym przykleić belkę 70 × 30 mm do muru?▼
Elastycznym klejem hybrydowym do profili ciepłego montażu. Klej nanieś na spód belki i mocno dociśnij ją do podłoża.
Czy przed montażem belki 70 × 30 mm trzeba gruntować mur?▼
Ściany chłonne – ceramikę, beton komórkowy, silikaty – zagruntuj co najmniej dzień przed montażem.
Czym uszczelnić okno na belce 70 × 30 mm?▼
Szczelinę między ramą a murem wypełnij pianką montażową lub taśmą rozprężną, a od środka i z zewnątrz zastosuj taśmy do ciepłego montażu.
