ŚRUBA SZEŚCIOKĄTNA DIN 933 M24X60 KLASA 8.8 OCYNK GALWANICZNY
116,89 zł / opak.
95,03 zł / opak.

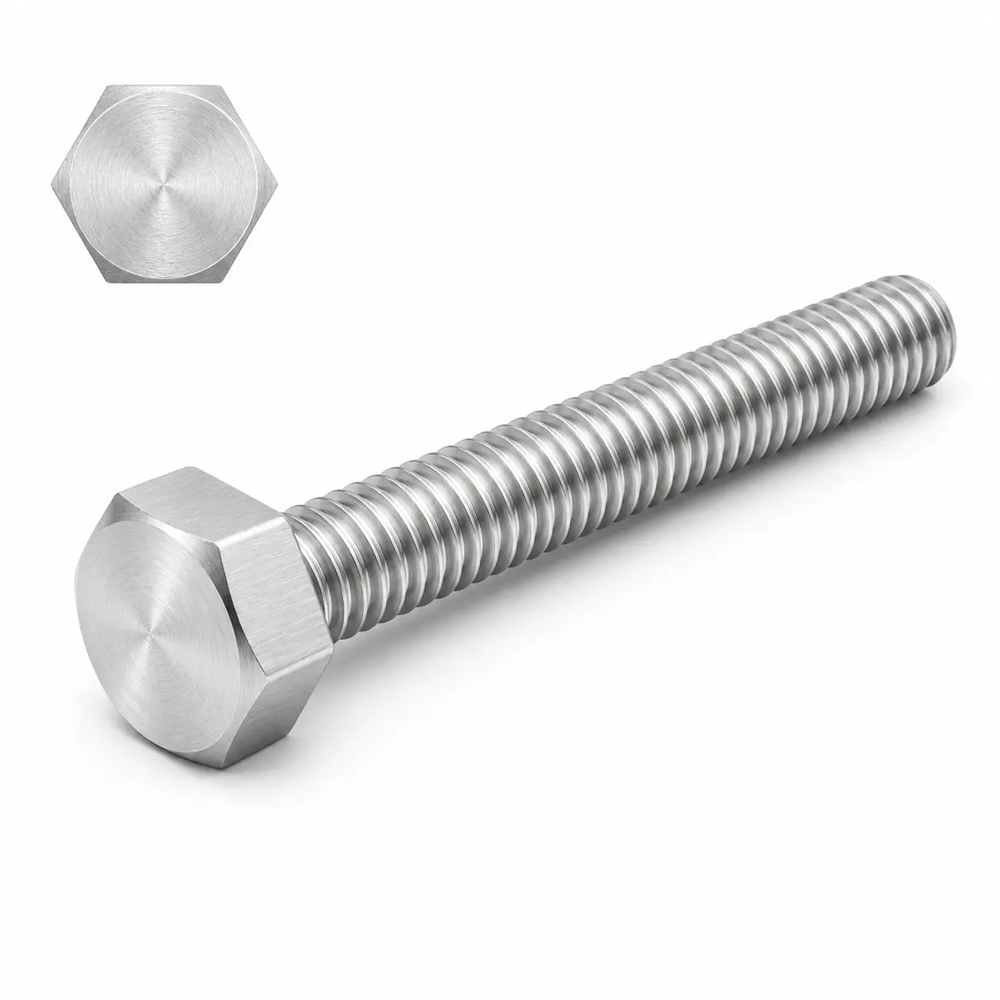

Śruba z łbem sześciokątnym DIN 933 M24 × 60, klasa 8.8, ocynk galwaniczny
DIN 933 M24 × 60 (klasa 8.8, ocynk galwaniczny) – śruba z łbem sześciokątnym i pełnym gwintem M24 × 3 na całych 60 mm. Pasuje klucz 36 mm. Skręca pakiet do ok. 27 mm (z dwiema podkładkami i nakrętką). Opakowanie: 25 szt.
Śruba DIN 933 M24 × 60 – charakterystyka
Śruba z łbem sześciokątnym DIN 933 M24 × 60 ma gwint metryczny zwykły (skok 3 mm) na całej długości trzpienia. Łeb o rozmiarze klucza 36 mm i wysokości 15 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M24 × 60: przy podkładce DIN 125 pod łbem i pod nakrętką (4 mm każda) oraz nakrętce DIN 934 (19 mm) skręcisz elementy o łącznej grubości do ok. 27 mm, zostawiając 2 zwoje zapasu. Pełny gwint pozwala też skręcić cieńszy pakiet – nadmiar trzpienia możesz skrócić. Przekrój czynny gwintu As = 353 mm², minimalna siła zrywająca ok. 293 kN, orientacyjny moment dokręcania 710 Nm (μ = 0,14). 1000 sztuk waży ok. 298 kg.
Materiał: stal węglowa, klasa własności mechanicznych 8.8 wg PN-EN ISO 898-1. Opakowanie zawiera 25 szt.
Srebrna powłoka cynkowa zabezpiecza śrubę M24 × 60 przed korozją we wnętrzach – w halach, warsztatach, budynkach ogrzewanych. Do kompletu dobierz nakrętkę klasy 8 i podkładkę ocynkowaną; w wilgoci lepsza będzie stal A2.
Dlaczego ta śruba M24 × 60
M24 × 3 – nakrętkę dokręcisz w dowolnym miejscu.
Wytrzymałość na rozciąganie 800 MPa.
Narzędzie: nasadka 3/4" i klucz dynamometryczny.
Wymiary zgodne z PN-EN ISO 4017.

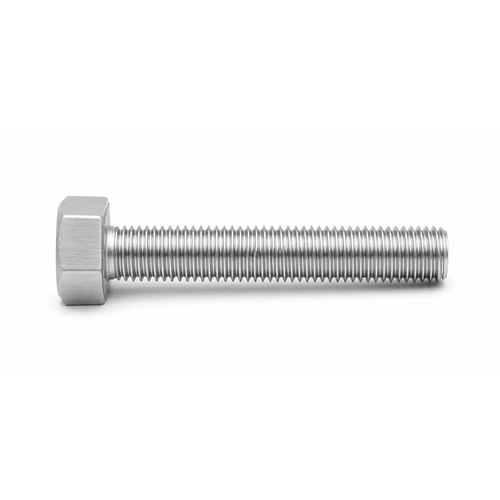

Długość 60 mm z gwintem na całej długości – nakrętkę dokręcisz także przy cieńszych elementach.
Ochrona przed korozją we wnętrzach.
Do czego użyć śruby M24
słupy, podstawy, połączenia doczołowe
ramy, łoża, wsporniki
połączenia segmentów (wg projektu)
duże połączenia kołnierzowe
W skrócie
Montaż śruby
Kolejność montażu śruby M24 × 60 – pakiet do 27 mm.

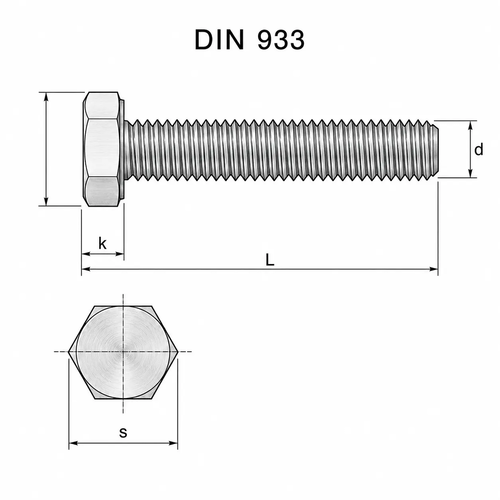

Parametry techniczne śruby DIN 933 M24 × 60
Wymiary wg DIN 933 i PN-EN ISO 4017; klasy własności wg PN-EN ISO 898-1; masa orientacyjna ±5%; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M24 × 3 | metryczny zwykły, na całej długości |
| Długość L | 60 mm | długość trzpienia (bez łba) |
| Norma | DIN 933 | odpowiednik PN-EN ISO 4017 |
| Klasa własności | 8.8 | Rm 800 MPa, Re 640 MPa |
| Powłoka | ocynk galwaniczny ZN | suche wnętrza |
| Rozmiar klucza s | 36 mm | ISO 4017 i DIN 933 |
| Wysokość łba k | 15 mm | nominalna |
| Wymiar po narożach e | 39,55 mm | min. |
| Masa 1000 szt. | ok. 298 kg | stal, ±5% |
| Opakowanie | 25 szt. | |
| Otwór przejściowy | Ø 26 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 27 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 353 mm² | gwint M24 |
| Siła zrywająca min. | ok. 293 kN | As × Rm, PN-EN ISO 898-1 |
| Moment dokręcania | ok. 710 Nm | orientacyjnie, μ = 0,14 |
Którą śrubę wybrać?
Porównanie śrub DIN 933 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Powłoka i środowisko pracy
Ocynk galwaniczny ZN: Srebrna powłoka cynkowa zabezpiecza śrubę M24 × 60 przed korozją we wnętrzach – w halach, warsztatach, budynkach ogrzewanych. Do kompletu dobierz nakrętkę klasy 8 i podkładkę ocynkowaną; w wilgoci lepsza będzie stal A2.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Przechowuj w suchym miejscu, w zamkniętym opakowaniu.
Chroń gwint przed zanieczyszczeniem i uderzeniami – uszkodzony zwój utrudni nakręcenie nakrętki.
Śruba M24 × 60 w innych wykonaniach
93324608.8ZN · ten produktM24 × 60 10.9 czarna
933246010.9 · wnętrzaM24 × 60 A2 nierdzewna
9332460A2 · na zewnątrz
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
Karta techniczna i certyfikaty śruby DIN 933 M24 × 60
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 8.8
■ gwint metryczny M24 × 3
■ symbol 93324608.8ZN
Najczęściej zadawane pytania o śrubie DIN 933 M24 × 60
Czy śruba DIN 933 M24×60 8.8 ZN ma gwint do samego łba?▼
Tak – w śrubie M24×60 8.8 ZN gwint M24 × 3 biegnie praktycznie na całej długości (pod łbem zostaje tylko krótki wybieg, do ok. 6 mm). Jeśli połączenie ma przenosić ścinanie na gładkim trzpieniu, wybierz DIN 931.
Czy śruba M24×60 8.8 ZN nadaje się na zewnątrz?▼
Tylko krótkotrwale – cienki ocynk galwaniczny chroni głównie we wnętrzach. Na zewnątrz wybierz M24×60 ze stali nierdzewnej A2 albo zabezpiecz połączenie farbą.
Czy jest śruba podobna do M24×60 8.8 ZN, ale innej długości?▼
W tym samym wykonaniu (8.8 ZN) mamy też: krótsza M24×55, dłuższa M24×65. Rozmiar M24×60 jest też w wykonaniu: 10.9, A2. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Jakim kluczem dokręcić śrubę M24×60 8.8 ZN?▼
Do śruby M24×60 8.8 ZN pasuje klucz 36 mm – wymiar jest taki sam w ISO i DIN. Wymiar po narożach łba to min. 39,55 mm, wysokość łba 15 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
Do jakiej grubości połączenia wystarczy śruba M24×60 8.8 ZN?▼
Śruba M24×60 8.8 ZN z podkładkami DIN 125 (4 mm) i nakrętką DIN 934 (19 mm) – pakiet do ok. 27 mm, z 2 zwojami zapasu. Gwint biegnie na całych 60 mm, więc nakrętkę dokręcisz także przy cieńszych elementach.
Jaki moment dokręcania dla śruby M24×60 klasy 8.8?▼
Śrubę M24×60 8.8 ZN dokręć orientacyjnie momentem ok. 710 Nm przy lekko naoliwionym gwincie (współczynnik tarcia 0,14, 90% granicy plastyczności). Na suchym, ocynkowanym gwincie tarcie jest większe i ten sam moment daje mniejszy docisk. W połączeniach konstrukcyjnych stosuj wartość z projektu.
Jaką siłę przeniesie śruba M24×60 8.8 ZN?▼
W śrubie M24×60 8.8 ZN przekrój czynny gwintu M24 to 353 mm². Minimalna siła zrywająca dla klasy 8.8 wynosi ok. 293 kN, a siła próbna (bez trwałego odkształcenia) ok. 211,8 kN. Dopuszczalne obciążenie połączenia wyznacza projekt – z zapasem bezpieczeństwa.
