ŚRUBA SZEŚCIOKĄTNA DIN 933 M20X60 KLASA 8.8 OCYNK GALWANICZNY
75,22 zł / opak.
61,15 zł / opak.

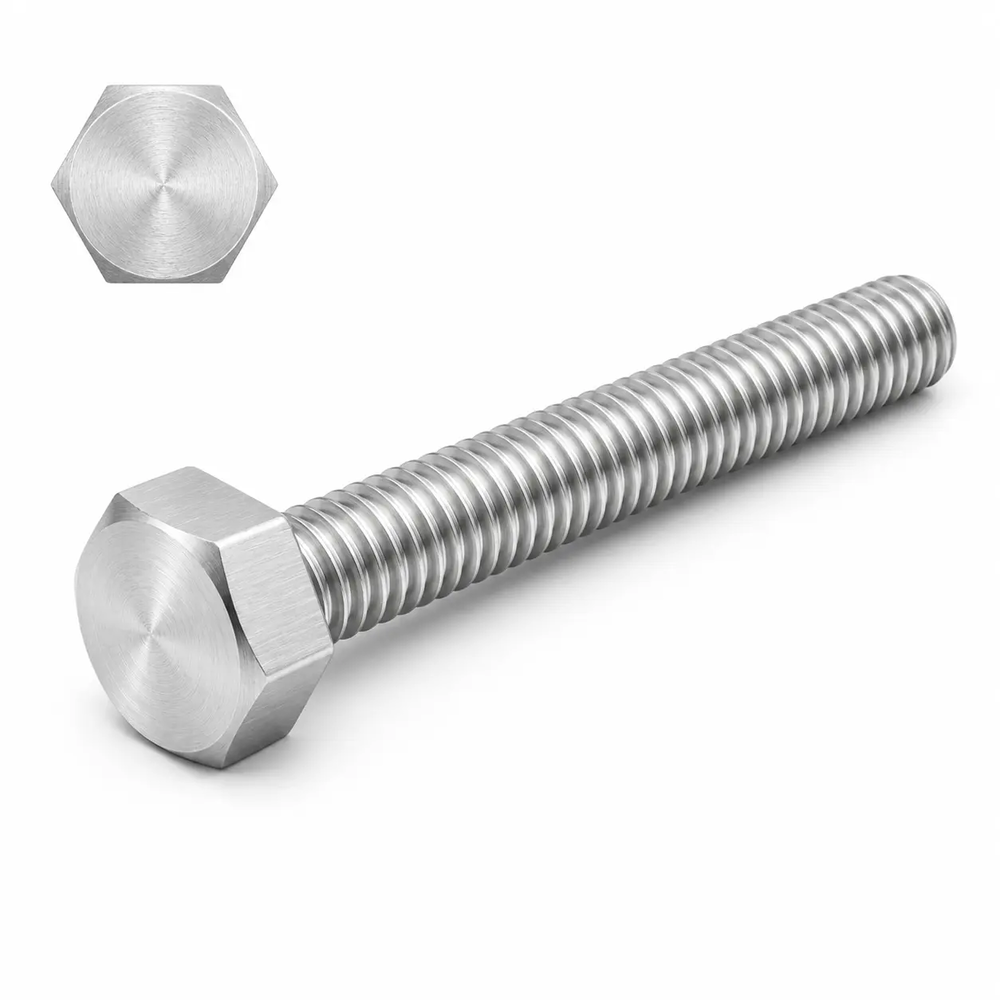

Śruba z łbem sześciokątnym DIN 933 M20 × 60, klasa 8.8, ocynk galwaniczny
DIN 933 M20 × 60 (klasa 8.8, ocynk galwaniczny) – śruba z łbem sześciokątnym i pełnym gwintem M20 × 2,5 na całych 60 mm. Pasuje klucz 30 mm. Skręca pakiet do ok. 33 mm (z dwiema podkładkami i nakrętką). Opakowanie: 25 szt.
Śruba DIN 933 M20 × 60 – charakterystyka

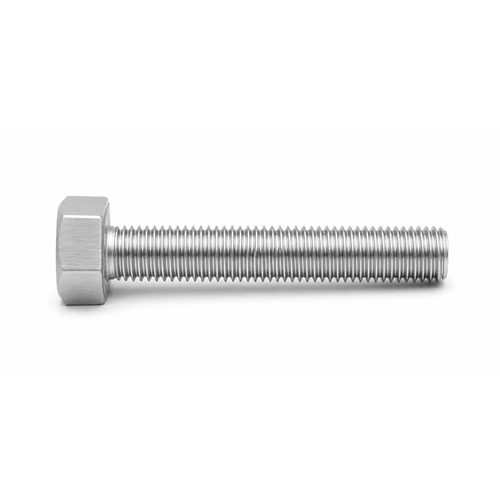

Śruba z łbem sześciokątnym DIN 933 M20 × 60 ma gwint metryczny zwykły (skok 2,5 mm) na całej długości trzpienia. Łeb o rozmiarze klucza 30 mm i wysokości 12,5 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M20 × 60: przy podkładce DIN 125 pod łbem i pod nakrętką (3 mm każda) oraz nakrętce DIN 934 (16 mm) skręcisz elementy o łącznej grubości do ok. 33 mm, zostawiając 2 zwoje zapasu. Pełny gwint pozwala też skręcić cieńszy pakiet – nadmiar trzpienia możesz skrócić. Przekrój czynny gwintu As = 245 mm², minimalna siła zrywająca ok. 203,3 kN, orientacyjny moment dokręcania 410 Nm (μ = 0,14). 1000 sztuk waży ok. 190 kg.
Materiał: stal węglowa, klasa własności mechanicznych 8.8 wg PN-EN ISO 898-1. Opakowanie zawiera 25 szt.
Srebrna powłoka cynkowa zabezpiecza śrubę M20 × 60 przed korozją we wnętrzach – w halach, warsztatach, budynkach ogrzewanych. Do kompletu dobierz nakrętkę klasy 8 i podkładkę ocynkowaną; w wilgoci lepsza będzie stal A2.
Dlaczego ta śruba M20 × 60
M20 × 2,5 – nakrętkę dokręcisz w dowolnym miejscu.
Wytrzymałość na rozciąganie 800 MPa.
Narzędzie: nasadka 1/2" lub klucz oczkowy.
Wymiary zgodne z PN-EN ISO 4017.
Długość 60 mm z gwintem na całej długości – nakrętkę dokręcisz także przy cieńszych elementach.
Ochrona przed korozją we wnętrzach.
Do czego użyć śruby M20
połączenia doczołowe belek
mocowanie łóż i podstaw
połączenia drugorzędne (wg projektu)
duże średnice nominalne
W skrócie
Montaż śruby
Kolejność montażu śruby M20 × 60 – pakiet do 33 mm.

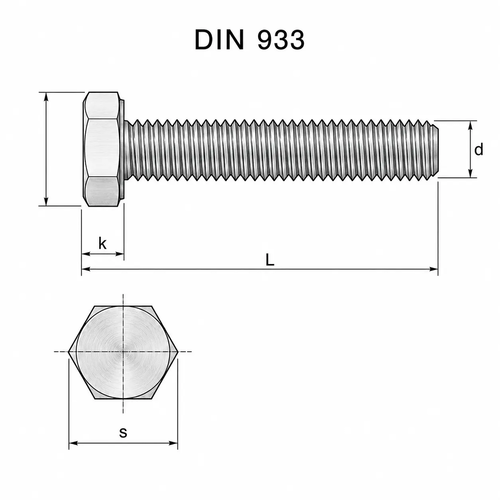

Parametry techniczne śruby DIN 933 M20 × 60
Wymiary wg DIN 933 i PN-EN ISO 4017; klasy własności wg PN-EN ISO 898-1; masa orientacyjna ±5%; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M20 × 2,5 | metryczny zwykły, na całej długości |
| Długość L | 60 mm | długość trzpienia (bez łba) |
| Norma | DIN 933 | odpowiednik PN-EN ISO 4017 |
| Klasa własności | 8.8 | Rm 800 MPa, Re 640 MPa |
| Powłoka | ocynk galwaniczny ZN | suche wnętrza |
| Rozmiar klucza s | 30 mm | ISO 4017 i DIN 933 |
| Wysokość łba k | 12,5 mm | nominalna |
| Wymiar po narożach e | 32,95 mm | min. |
| Masa 1000 szt. | ok. 190 kg | stal, ±5% |
| Opakowanie | 25 szt. | |
| Otwór przejściowy | Ø 22 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 33 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 245 mm² | gwint M20 |
| Siła zrywająca min. | ok. 203,3 kN | As × Rm, PN-EN ISO 898-1 |
| Moment dokręcania | ok. 410 Nm | orientacyjnie, μ = 0,14 |
Którą śrubę wybrać?
Porównanie śrub DIN 933 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Powłoka i środowisko pracy
Ocynk galwaniczny ZN: Srebrna powłoka cynkowa zabezpiecza śrubę M20 × 60 przed korozją we wnętrzach – w halach, warsztatach, budynkach ogrzewanych. Do kompletu dobierz nakrętkę klasy 8 i podkładkę ocynkowaną; w wilgoci lepsza będzie stal A2.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Trzymaj śruby w oryginalnym opakowaniu, z dala od wilgoci i chemikaliów.
Nie zrzucaj luzem na twarde podłoże – wgnieciony zwój gwintu blokuje nakrętkę.
Śruba M20 × 60 w innych wykonaniach
93320608.8ZN · ten produktM20 × 60 10.9 czarna
933206010.9 · wnętrzaM20 × 60 A2 nierdzewna
9332060A2 · na zewnątrz
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
klasa 8, ocynk
ZOBACZ →Nakrętka samokontrująca DIN 985 M20
klasa 10, ocynk – przy drganiach
ZOBACZ →Nakrętka kołnierzowa DIN 6923 M20
ząbkowana, ocynk – bez podkładki
ZOBACZ →Podkładka DIN 125 M20
ocynk galwaniczny
ZOBACZ →Śruba DIN 933 M20 × 55
8.8 ZN
ZOBACZ →Śruba DIN 933 M20 × 65
8.8 ZN
ZOBACZ →
Karta techniczna i certyfikaty śruby DIN 933 M20 × 60
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 8.8
■ gwint metryczny M20 × 2,5
■ symbol 93320608.8ZN
Najczęściej zadawane pytania o śrubie DIN 933 M20 × 60
Jakim kluczem dokręcić śrubę M20×60 8.8 ZN?▼
Do śruby M20×60 8.8 ZN pasuje klucz 30 mm – wymiar jest taki sam w ISO i DIN. Wymiar po narożach łba to min. 32,95 mm, wysokość łba 12,5 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
Do jakiej grubości połączenia wystarczy śruba M20×60 8.8 ZN?▼
Śruba M20×60 8.8 ZN z podkładkami DIN 125 (3 mm) i nakrętką DIN 934 (16 mm) – pakiet do ok. 33 mm, z 2 zwojami zapasu. Gwint biegnie na całych 60 mm, więc nakrętkę dokręcisz także przy cieńszych elementach.
Jaki moment dokręcania dla śruby M20×60 klasy 8.8?▼
Śrubę M20×60 8.8 ZN dokręć orientacyjnie momentem ok. 410 Nm przy lekko naoliwionym gwincie (współczynnik tarcia 0,14, 90% granicy plastyczności). Na suchym, ocynkowanym gwincie tarcie jest większe i ten sam moment daje mniejszy docisk. W połączeniach konstrukcyjnych stosuj wartość z projektu.
Jaką siłę przeniesie śruba M20×60 8.8 ZN?▼
W śrubie M20×60 8.8 ZN przekrój czynny gwintu M20 to 245 mm². Minimalna siła zrywająca dla klasy 8.8 wynosi ok. 203,3 kN, a siła próbna (bez trwałego odkształcenia) ok. 147 kN. Dopuszczalne obciążenie połączenia wyznacza projekt – z zapasem bezpieczeństwa.
Czy śruba DIN 933 M20×60 8.8 ZN ma gwint do samego łba?▼
Tak – w śrubie M20×60 8.8 ZN gwint M20 × 2,5 biegnie praktycznie na całej długości (pod łbem zostaje tylko krótki wybieg, do ok. 5 mm). Jeśli połączenie ma przenosić ścinanie na gładkim trzpieniu, wybierz DIN 931.
Czy śruba M20×60 8.8 ZN nadaje się na zewnątrz?▼
Tylko krótkotrwale – cienki ocynk galwaniczny chroni głównie we wnętrzach. Na zewnątrz wybierz M20×60 ze stali nierdzewnej A2 albo zabezpiecz połączenie farbą.
Czy jest śruba podobna do M20×60 8.8 ZN, ale innej długości?▼
W tym samym wykonaniu (8.8 ZN) mamy też: krótsza M20×55, dłuższa M20×65. Rozmiar M20×60 jest też w wykonaniu: 10.9, A2. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
