ŚRUBA SZEŚCIOKĄTNA DIN 933 M22X80 KLASA 8.8 OCYNK GALWANICZNY
121,85 zł / opak.
99,07 zł / opak.

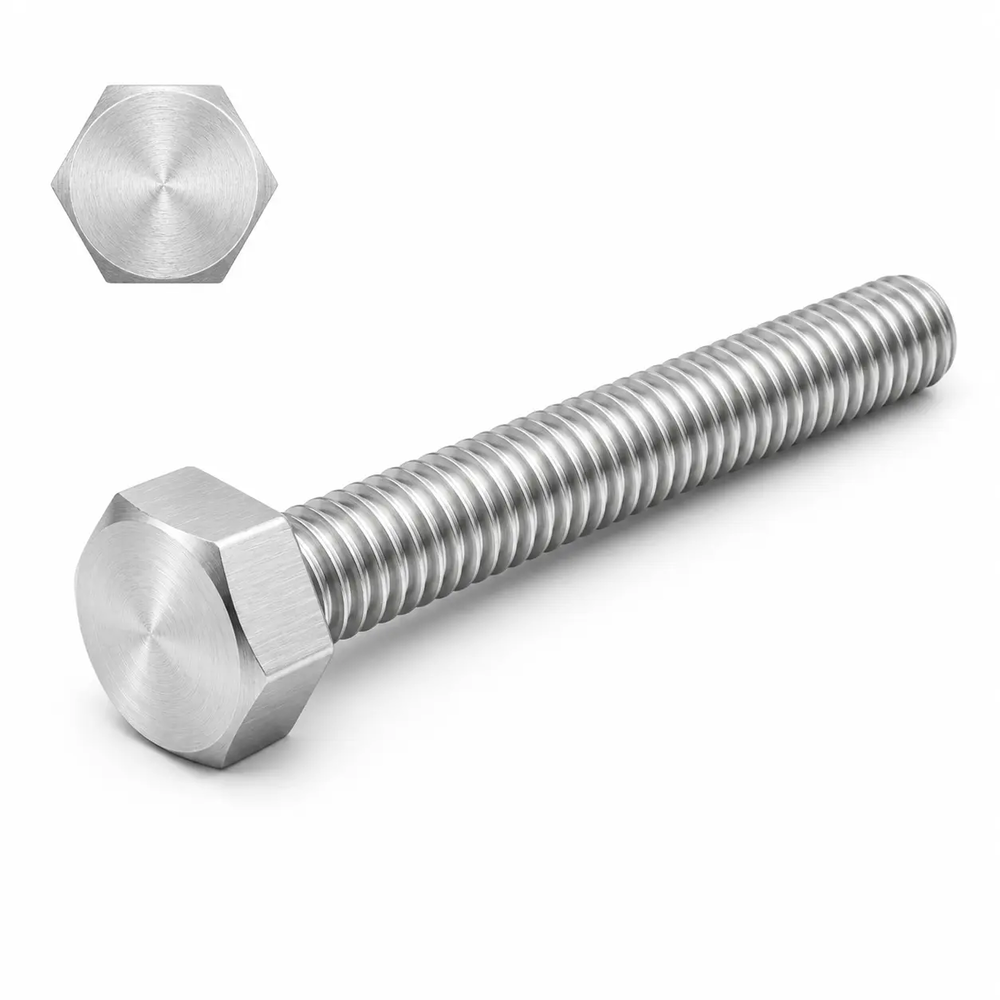

Śruba z łbem sześciokątnym DIN 933 M22 × 80, klasa 8.8, ocynk galwaniczny
Śruba sześciokątna M22 × 80 wg DIN 933 / PN-EN ISO 4017, klasa 8.8, ocynk galwaniczny. Gwint M22 × 2,5 na całej długości 80 mm – nakrętkę dokręcisz w dowolnym miejscu trzpienia. Klucz 34 / 32 mm, łeb 14 mm. Skręca pakiet do ok. 51 mm (z dwiema podkładkami i nakrętką). Opakowanie: 25 szt.
Śruba DIN 933 M22 × 80 – charakterystyka
Śruba z łbem sześciokątnym DIN 933 M22 × 80 ma gwint metryczny zwykły (skok 2,5 mm) na całej długości trzpienia. Łeb o rozmiarze klucza 34 / 32 mm i wysokości 14 mm dokręcisz kluczem płaskim, oczkowym lub nasadowym.
Dla rozmiaru M22 × 80: przy podkładce DIN 125 pod łbem i pod nakrętką (3 mm każda) oraz nakrętce DIN 934 (18 mm) skręcisz elementy o łącznej grubości do ok. 51 mm, zostawiając 2 zwoje zapasu. Pełny gwint pozwala też skręcić cieńszy pakiet – nadmiar trzpienia możesz skrócić. Przekrój czynny gwintu As = 303 mm², minimalna siła zrywająca ok. 251,5 kN, orientacyjny moment dokręcania 560 Nm (μ = 0,14). 1000 sztuk waży ok. 301 kg.
Materiał: stal węglowa, klasa własności mechanicznych 8.8 wg PN-EN ISO 898-1. Opakowanie zawiera 25 szt. Rozmiar klucza wg DIN 933 i jej następczyni ISO 4017 różni się dla tego rozmiaru – podajemy oba.
Srebrna powłoka cynkowa zabezpiecza śrubę M22 × 80 przed korozją we wnętrzach – w halach, warsztatach, budynkach ogrzewanych. Do kompletu dobierz nakrętkę klasy 8 i podkładkę ocynkowaną; w wilgoci lepsza będzie stal A2.
Dlaczego ta śruba M22 × 80
M22 × 2,5 – nakrętkę dokręcisz w dowolnym miejscu.
Wytrzymałość na rozciąganie 800 MPa.
Narzędzie: nasadka 3/4" i klucz dynamometryczny.
Wymiary zgodne z PN-EN ISO 4017.
Długość 80 mm z gwintem na całej długości – nakrętkę dokręcisz także przy cieńszych elementach.
Ochrona przed korozją we wnętrzach.
Do czego użyć śruby M22
maszyny budowlane i górnicze
węzły o dużych siłach
konstrukcje wsporcze i kołnierze
podstawy urządzeń
W skrócie
Montaż śruby
Kolejność montażu śruby M22 × 80 – pakiet do 51 mm.

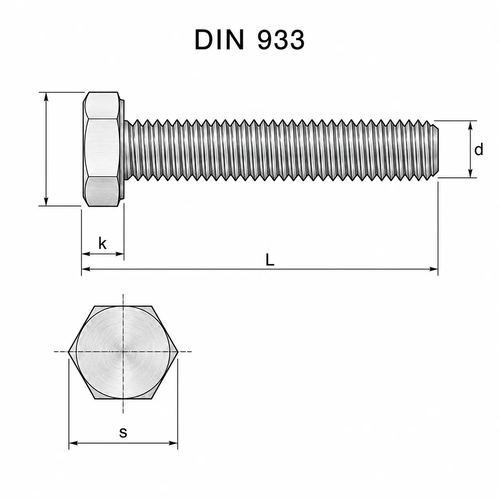

Parametry techniczne śruby DIN 933 M22 × 80
Wymiary wg DIN 933 i PN-EN ISO 4017; klasy własności wg PN-EN ISO 898-1; masa orientacyjna ±5%; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M22 × 2,5 | metryczny zwykły, na całej długości |
| Długość L | 80 mm | długość trzpienia (bez łba) |
| Norma | DIN 933 | odpowiednik PN-EN ISO 4017 |
| Klasa własności | 8.8 | Rm 800 MPa, Re 640 MPa |
| Powłoka | ocynk galwaniczny ZN | suche wnętrza |
| Rozmiar klucza s | 34 / 32 mm | ISO 4017 / DIN 933 |
| Wysokość łba k | 14 mm | nominalna |
| Wymiar po narożach e | 37,29 / 35,03 mm | min. (ISO / DIN) |
| Masa 1000 szt. | ok. 301 kg | stal, ±5% |
| Opakowanie | 25 szt. | |
| Otwór przejściowy | Ø 24 mm | ISO 273, szereg średni |
| Maks. grubość pakietu | ok. 51 mm | 2 podkładki DIN 125 + nakrętka DIN 934 |
| Przekrój czynny As | 303 mm² | gwint M22 |
| Siła zrywająca min. | ok. 251,5 kN | As × Rm, PN-EN ISO 898-1 |
| Moment dokręcania | ok. 560 Nm | orientacyjnie, μ = 0,14 |
Którą śrubę wybrać?
Porównanie śrub DIN 933 dostępnych w ofercie.
| Wykonanie | Nakrętka | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | klasy 8 | połączenia konstrukcyjne i maszynowe – suche wnętrza |
| klasa 10.9, bez pokrycia | klasy 10 | mocno obciążone połączenia maszynowe |
| stal nierdzewna A2 | A2 | na zewnątrz, w wilgoci, przemysł spożywczy |
Jak skręcić połączenie – krok po kroku
Powłoka i środowisko pracy
Ocynk galwaniczny ZN: Srebrna powłoka cynkowa zabezpiecza śrubę M22 × 80 przed korozją we wnętrzach – w halach, warsztatach, budynkach ogrzewanych. Do kompletu dobierz nakrętkę klasy 8 i podkładkę ocynkowaną; w wilgoci lepsza będzie stal A2.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Trzymaj śruby w oryginalnym opakowaniu, z dala od wilgoci i chemikaliów.
Nie zrzucaj luzem na twarde podłoże – wgnieciony zwój gwintu blokuje nakrętkę.
Śruba M22 × 80 w innych wykonaniach
93322808.8ZN · ten produkt
8.8 ZN – połączenia we wnętrzach, 10.9 – wysokie obciążenia, A2 – wilgoć i na zewnątrz.
Pasujące nakrętki, podkładki i długości
Karta techniczna i certyfikaty śruby DIN 933 M22 × 80
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 8.8
■ gwint metryczny M22 × 2,5
■ symbol 93322808.8ZN
Najczęściej zadawane pytania o śrubie DIN 933 M22 × 80
Jakim momentem dokręcić śrubę M22×80 8.8 ZN?▼
Śrubę M22×80 8.8 ZN dokręć orientacyjnie momentem ok. 560 Nm przy lekko naoliwionym gwincie (współczynnik tarcia 0,14, 90% granicy plastyczności). Na suchym, ocynkowanym gwincie tarcie jest większe i ten sam moment daje mniejszy docisk. W połączeniach konstrukcyjnych stosuj wartość z projektu.
Jaką siłę przeniesie śruba M22×80 8.8 ZN?▼
W śrubie M22×80 8.8 ZN przekrój czynny gwintu M22 to 303 mm². Minimalna siła zrywająca dla klasy 8.8 wynosi ok. 251,5 kN, a siła próbna (bez trwałego odkształcenia) ok. 181,8 kN. Dopuszczalne obciążenie połączenia wyznacza projekt – z zapasem bezpieczeństwa.
Jaką nakrętkę i podkładkę dobrać do śruby M22×80 8.8 ZN?▼
Do śruby M22×80 8.8 ZN dobierz nakrętkę M22 klasy 8 (DIN 934, wysokość ok. 18 mm) i podkładkę DIN 125 M22: otwór 23 mm, średnica 39 mm, grubość 3 mm. Przy drganiach lepsza będzie nakrętka samokontrująca DIN 985.
Jaki otwór wywiercić pod śrubę M22×80 8.8 ZN?▼
Pod śrubę M22×80 8.8 ZN wywierć otwór przejściowy wg ISO 273: dokładny Ø 23 mm, średni Ø 24 mm, zgrubny Ø 26 mm. Gdy chcesz wkręcić śrubę w gwint, wywierć Ø 19,5 mm i nagwintuj M22 × 2,5 – minimalna długość wkręcenia w stal to ok. 22 mm, w aluminium ok. 44 mm.
Ile waży śruba M22×80 8.8 ZN?▼
Jedna śruba M22×80 8.8 ZN waży ok. 301 g; w opakowaniu śrub M22×80 8.8 ZN jest 25 szt. – razem ok. 7,53 kg. Masa jest orientacyjna (±5%).
Jaki klucz pasuje do śruby M22×80 8.8 ZN?▼
Łeb śruby M22×80 8.8 ZN ma 34 mm wg ISO 4017 lub 32 mm wg DIN 933 – zależnie od dostawy, dlatego warto mieć oba klucze. Wymiar po narożach łba to min. 37,29 mm, wysokość łba 14 mm – wygodnie pracuje się nasadką lub kluczem oczkowym.
Jaką grubość elementów skręci śruba M22×80 8.8 ZN?▼
Śruba M22×80 8.8 ZN z podkładkami DIN 125 (3 mm) i nakrętką DIN 934 (18 mm) – pakiet do ok. 51 mm, z 2 zwojami zapasu. Gwint biegnie na całych 80 mm, więc nakrętkę dokręcisz także przy cieńszych elementach.
