ŚRUBA IMBUSOWA Z NIEPEŁNYM GWINTEM DIN 912 M22X90 A2
1 055,83 zł / opak.
858,40 zł / opak.
Śruba imbusowa DIN 912 M22 × 90, stal nierdzewna A2, z niepełnym gwintem
Śruba imbusowa M22 × 90 z gładkim trzpieniem 34 mm pod łbem i gwintem M22 × 2,5 na długości 56 mm – stal nierdzewna A2, z niepełnym gwintem. Łeb walcowy Ø 33 mm × 22 mm, gniazdo 17 mm wg DIN 912 / PN-EN ISO 4762. W gwincie w stali wkręcisz ją na ok. 22 mm i dociśniesz element do ok. 68 mm grubości. Opakowanie: 25 szt.
Śruba imbusowa DIN 912 M22 × 90 – charakterystyka

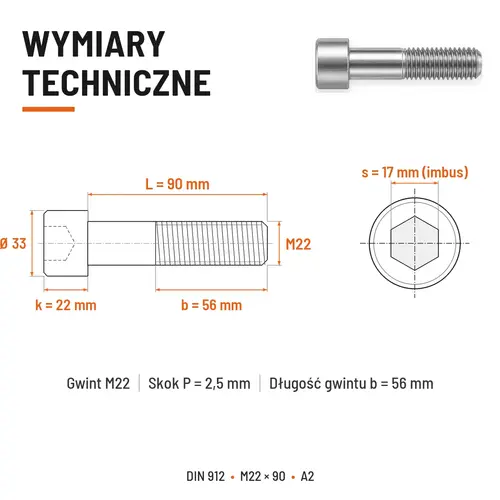

Śruba z łbem walcowym i gniazdem sześciokątnym DIN 912 M22 × 90 – łeb Ø 33 mm o wysokości 22 mm, gniazdo imbusowe 17 mm o głębokości min. 11 mm. Gwint metryczny zwykły M22 × 2,5. Materiał: stal nierdzewna austenityczna grupy A2 wg PN-EN ISO 3506-1.
Rozmiar M22 × 90 ma niepełny gwint: 34 mm gładkiego trzpienia pod łbem i b = 56 mm gwintu. Gładka część dobrze pasuje do otworu w dociskanym elemencie i przenosi ścinanie, dlatego mocowany element powinien mieć co najmniej ok. 34 mm grubości – cieńszy element nie zostanie dociśnięty, bo koniec gwintu oprze się o otwór gwintowany. W połączeniu z nakrętką M22 pakiet może mieć od ok. 31 do 64 mm.
Przekrój czynny gwintu As = 303 mm². Przy stali A2-70 siła zrywająca wynosi ok. 212,1 kN; dokręcaj równomiernie, bez klucza udarowego. Pod łeb wykonaj pogłębienie Ø 36 mm na głębokość ok. 22,5 mm (DIN 974-1), otwór przejściowy Ø 24 mm (ISO 273). Jedna sztuka waży ok. 364,4 g.
Nierdzewna śruba M22 × 90 wytrzyma deszcz, kondensację i mycie wodą. Aby nie powstało ogniwo korozyjne, łącz ją z elementami A2. W środowisku z chlorkami lepsza będzie stal A4, a przy częstym rozkręcaniu – pasta przeciwzatarciowa na gwincie.
Dlaczego ta śruba M22 × 90
Gładki trzpień 34 mm pod łbem i gwint b = 56 mm – lepsze pasowanie w otworze.
Nie rdzewieje – bez powłoki do uszkodzenia.
Narzędzie: nasadka imbusowa 1/2" i klucz dynamometryczny.
Chowa się w pogłębieniu Ø 36 mm – nic nie wystaje ponad powierzchnię.
Element do ok. 68 mm przy wkręceniu w stal na 22 mm.
Bez chlorków – tam wybierz A4.
Do czego użyć śruby imbusowej M22
połączenia M22 narażone na wodę
łoża maszyn
obudowy klatek
maszyny i strefy mycia
W skrócie
Montaż śruby
Kolejność montażu śruby M22 × 90 w otworze gwintowanym lub przelotowym.
Parametry techniczne śruby imbusowej DIN 912 M22 × 90
Wymiary wg DIN 912 i PN-EN ISO 4762; stal A2 wg PN-EN ISO 3506-1; masa orientacyjna; otwory przejściowe wg ISO 273, pogłębienia wg DIN 974-1.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M22 × 2,5 | metryczny zwykły |
| Długość L | 90 mm | od spodu łba do końca trzpienia |
| Długość gwintu b | 56 mm | niepełny gwint (wartość ref.) |
| Gładki trzpień | 34 mm | L − b |
| Norma | DIN 912 | odpowiednik PN-EN ISO 4762 |

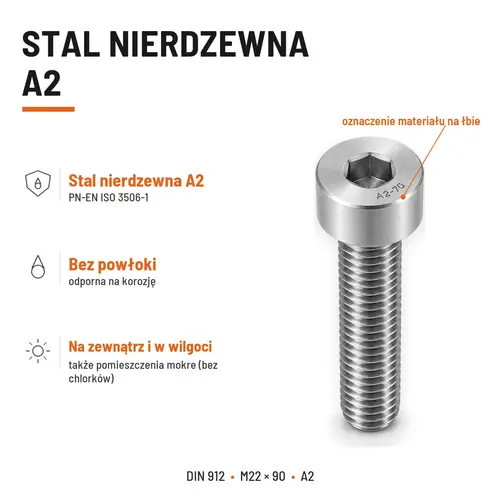

| Materiał | stal nierdzewna A2 | PN-EN ISO 3506-1 |
| Powierzchnia | bez powłoki – stal nierdzewna | na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków) |
| Średnica łba D (dk) | 33 mm | max |
| Wysokość łba k | 22 mm | max |
| Gniazdo s | 17 mm | klucz imbusowy |
| Głębokość gniazda t | 11 mm | min. |
| Przekrój czynny As | 303 mm² | gwint M22 |
| Siła zrywająca | ok. 212,1 kN | dla A2-70, orientacyjnie |
| Masa 1 szt. | ok. 364,4 g | orientacyjnie |
| Opakowanie | 25 szt. | |
| Otwór przejściowy | Ø 24 mm | ISO 273, szereg średni |
| Pogłębienie pod łeb | Ø 36 × 22,5 mm | DIN 974-1 |
| Otwór pod gwint | Ø 19,5 mm | wiertło pod M22 |
Którą śrubę DIN 912 wybrać?
Porównanie wykonań śrub imbusowych DIN 912 w ofercie.
| Wykonanie | Gwint | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | pełny (krótkie) lub częściowy (długie) | maszyny i urządzenia – suche wnętrza |
| stal nierdzewna A2, pełny gwint | na całej długości | wkręcanie w gwint na dowolną głębokość, wilgoć |
| stal nierdzewna A2, niepełny gwint | b = 2d + 12 mm | elementy grube, ścinanie, pasowanie w otworze |
Jak zamontować śrubę – krok po kroku
Materiał i środowisko pracy
Bez powłoki – stal nierdzewna: Nierdzewna śruba M22 × 90 wytrzyma deszcz, kondensację i mycie wodą. Aby nie powstało ogniwo korozyjne, łącz ją z elementami A2. W środowisku z chlorkami lepsza będzie stal A4, a przy częstym rozkręcaniu – pasta przeciwzatarciowa na gwincie.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Magazynuj w suchym, przewiewnym pomieszczeniu.
Przed montażem sprawdź, czy gwint i gniazdo są czyste – opiłki zwiększają tarcie i zaniżają docisk.
Śruba M22 × 90 w innych wykonaniach
9122290NPGA2 · ten produkt
8.8 ZN – maszyny we wnętrzach; A2 pełny gwint – wkręcanie na dowolną głębokość; A2 niepełny gwint – gładki trzpień w otworze.
Pasujące nakrętki, podkładki i długości
Karta techniczna i certyfikaty śruby imbusowej DIN 912 M22 × 90
Badania i certyfikaty
■ PN-EN ISO 3506-1 – stal A2
■ gwint metryczny M22 × 2,5
■ symbol 9122290NPGA2
Najczęściej zadawane pytania o śrubie imbusowej DIN 912 M22 × 90
Jakie pogłębienie wykonać pod łeb śruby M22×90 A2 z niepełnym gwintem?▼
Łeb śruby M22×90 A2 z niepełnym gwintem ma Ø 33 mm i 22 mm wysokości. Pogłębienie walcowe wg DIN 974-1: Ø 36 mm na głębokość ok. 22,5 mm – wtedy łeb schowa się poniżej powierzchni. Dostępne są pogłębiacze z pilotem pod otwór Ø 24 mm.
Jak dokręcać nierdzewną śrubę M22×90 A2 z niepełnym gwintem?▼
Śrubę M22×90 A2 z niepełnym gwintem dokręcaj równomiernie kluczem imbusowym 17 mm, bez klucza udarowego – gwinty A2 łatwo się zacierają. Przy gwincie M22 × 2,5 pomaga pasta przeciwzatarciowa. Dopuszczalny moment zależy od klasy wytrzymałości (A2-50/70/80) – przyjmuj go z dokumentacji.
Czy jest śruba podobna do M22×90 A2 z niepełnym gwintem, ale innej długości?▼
Dla M22×90 A2 z niepełnym gwintem: W tym samym wykonaniu mamy też: krótsza M22×85, dłuższa M22×100. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Jak długi jest gwint w śrubie M22×90 A2 z niepełnym gwintem?▼
Nie – śruba M22×90 A2 z niepełnym gwintem ma niepełny gwint: b = 56 mm gwintu i 34 mm gładkiego trzpienia pod łbem. Gładka część pasuje do otworu w mocowanym elemencie, który powinien mieć co najmniej ok. 34 mm grubości.
Jakim kluczem dokręcić śrubę M22×90 A2 z niepełnym gwintem?▼
Do śruby M22×90 A2 z niepełnym gwintem potrzebny jest klucz imbusowy 17 mm (gniazdo sześciokątne o głębokości min. 11 mm). Wygodne narzędzie: nasadka imbusowa 1/2" i klucz dynamometryczny. Klucz wkładaj do dna gniazda – płytkie wsunięcie wyrabia krawędzie.
Jak głęboko wkręcić śrubę M22×90 A2 z niepełnym gwintem w gwint?▼
W stali śrubę M22×90 A2 z niepełnym gwintem wkręć na min. ok. 22 mm (1 × d), w żeliwie ok. 27,5 mm, w aluminium ok. 44 mm. Przy długości 90 mm dociśniesz więc element do ok. 68 mm w stali i do ok. 46 mm w aluminium. Element musi mieć min. 34 mm, bo tyle ma gładki trzpień.
Jakim wiertłem zrobić otwór pod śrubę M22×90 A2 z niepełnym gwintem?▼
Pod gwint M22 × 2,5 wywierć Ø 19,5 mm i nagwintuj; otwór gwintowany zrób o ok. 7,5 mm głębszy niż długość wkręcenia. Otwór przejściowy dla M22×90 A2 z niepełnym gwintem wg ISO 273: Ø 23 / 24 / 26 mm (dokładny / średni / zgrubny).
