ŚRUBA IMBUSOWA Z NIEPEŁNYM GWINTEM DIN 912 M5X60 A2
68,16 zł / opak.
55,41 zł / opak.

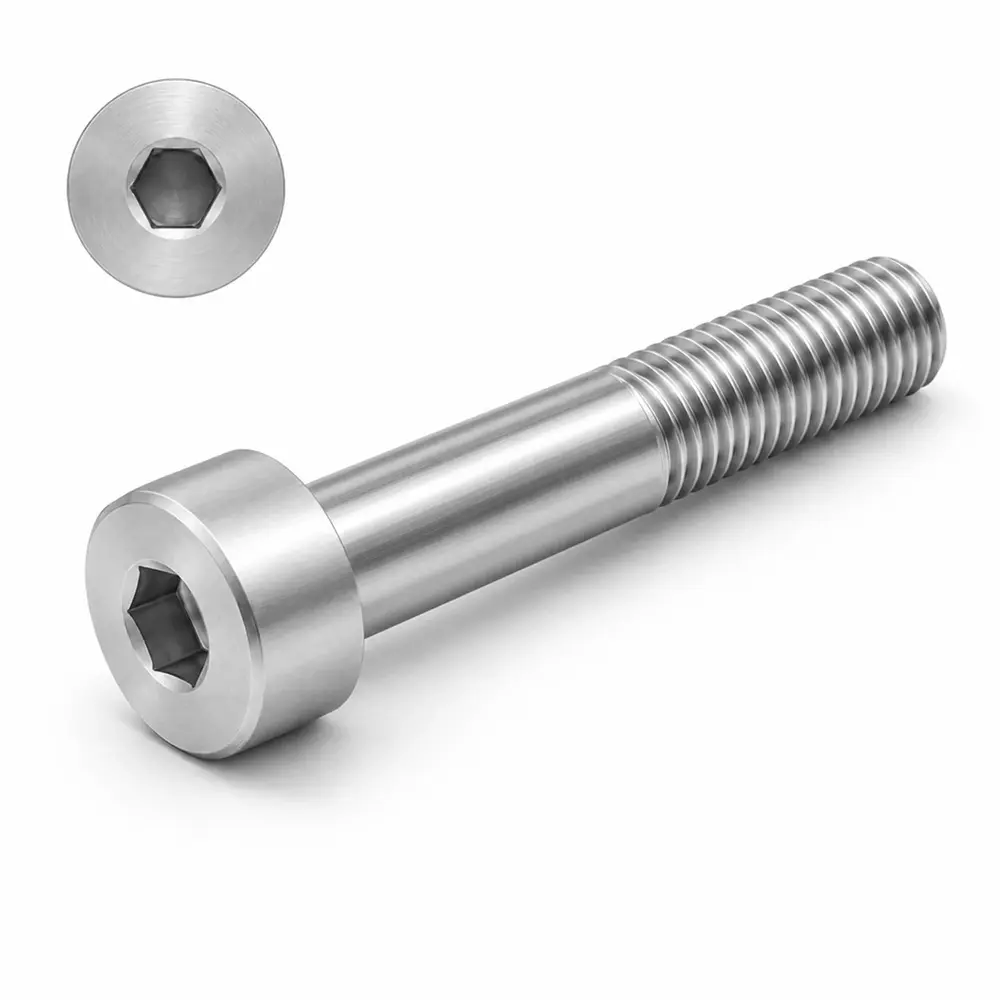

Śruba imbusowa DIN 912 M5 × 60, stal nierdzewna A2, z niepełnym gwintem
DIN 912 M5 × 60 (stal nierdzewna A2, z niepełnym gwintem) – śruba z łbem walcowym i gwintem częściowym: 22 mm gwintu M5 i 38 mm gładkiej części pod łbem. Klucz imbusowy 4 mm, łeb Ø 8,5 mm, wysokość 5 mm. W gwincie w stali wkręcisz ją na ok. 5 mm i dociśniesz element do ok. 55 mm grubości. Opakowanie: 200 szt.
Śruba imbusowa DIN 912 M5 × 60 – charakterystyka
Śruba z łbem walcowym i gniazdem sześciokątnym DIN 912 M5 × 60 – łeb Ø 8,5 mm o wysokości 5 mm, gniazdo imbusowe 4 mm o głębokości min. 2,5 mm. Gwint metryczny zwykły M5 × 0,8. Materiał: stal nierdzewna austenityczna grupy A2 wg PN-EN ISO 3506-1.

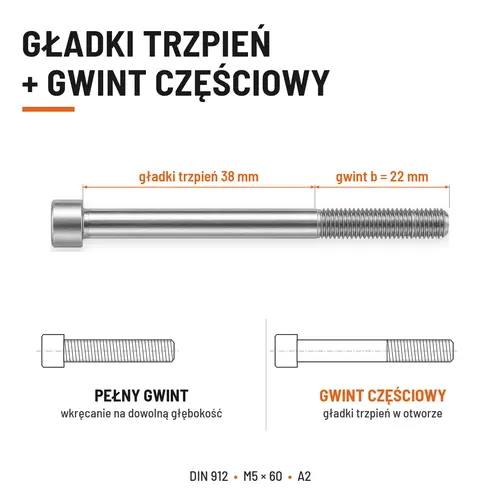

Rozmiar M5 × 60 ma niepełny gwint: 38 mm gładkiego trzpienia pod łbem i b = 22 mm gwintu. Gładka część dobrze pasuje do otworu w dociskanym elemencie i przenosi ścinanie, dlatego mocowany element powinien mieć co najmniej ok. 38 mm grubości – cieńszy element nie zostanie dociśnięty, bo koniec gwintu oprze się o otwór gwintowany. W połączeniu z nakrętką M5 pakiet może mieć od ok. 37 do 53,4 mm.
Przekrój czynny gwintu As = 14,2 mm². Przy stali A2-70 siła zrywająca wynosi ok. 9,9 kN; dokręcaj równomiernie, bez klucza udarowego. Pod łeb wykonaj pogłębienie Ø 10 mm na głębokość ok. 5,5 mm (DIN 974-1), otwór przejściowy Ø 5,5 mm (ISO 273). Jedna sztuka waży ok. 10,4 g.
Nierdzewna śruba M5 × 60 wytrzyma deszcz, kondensację i mycie wodą. Aby nie powstało ogniwo korozyjne, łącz ją z elementami A2. W środowisku z chlorkami lepsza będzie stal A4, a przy częstym rozkręcaniu – pasta przeciwzatarciowa na gwincie.
Dlaczego ta śruba M5 × 60
Gładki trzpień 38 mm pod łbem i gwint b = 22 mm – lepsze pasowanie w otworze.
Nie rdzewieje – bez powłoki do uszkodzenia.
Narzędzie: klucz imbusowy kątowy lub bit imbusowy 1/4".
Chowa się w pogłębieniu Ø 10 mm – nic nie wystaje ponad powierzchnię.
Element do ok. 55 mm przy wkręceniu w stal na 5 mm.
Bez chlorków – tam wybierz A4.
Do czego użyć śruby imbusowej M5
połączenia M5 narażone na wodę
ramy maszyn, osłony, stoły
mostki, sztyce, hamulce
maszyny i strefy mycia
W skrócie
Montaż śruby
Kolejność montażu śruby M5 × 60 w otworze gwintowanym lub przelotowym.
Parametry techniczne śruby imbusowej DIN 912 M5 × 60
Wymiary wg DIN 912 i PN-EN ISO 4762; stal A2 wg PN-EN ISO 3506-1; masa orientacyjna; otwory przejściowe wg ISO 273, pogłębienia wg DIN 974-1.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M5 × 0,8 | metryczny zwykły |
| Długość L | 60 mm | od spodu łba do końca trzpienia |
| Długość gwintu b | 22 mm | niepełny gwint (wartość ref.) |
| Gładki trzpień | 38 mm | L − b |
| Norma | DIN 912 | odpowiednik PN-EN ISO 4762 |
| Materiał | stal nierdzewna A2 | PN-EN ISO 3506-1 |
| Powierzchnia | bez powłoki – stal nierdzewna | na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków) |
| Średnica łba D (dk) | 8,5 mm | max |
| Wysokość łba k | 5 mm | max |
| Gniazdo s | 4 mm | klucz imbusowy |
| Głębokość gniazda t | 2,5 mm | min. |
| Przekrój czynny As | 14,2 mm² | gwint M5 |
| Siła zrywająca | ok. 9,9 kN | dla A2-70, orientacyjnie |
| Masa 1 szt. | ok. 10,4 g | orientacyjnie |
| Opakowanie | 200 szt. | |
| Otwór przejściowy | Ø 5,5 mm | ISO 273, szereg średni |
| Pogłębienie pod łeb | Ø 10 × 5,5 mm | DIN 974-1 |
| Otwór pod gwint | Ø 4,2 mm | wiertło pod M5 |
Którą śrubę DIN 912 wybrać?
Porównanie wykonań śrub imbusowych DIN 912 w ofercie.
| Wykonanie | Gwint | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | pełny (krótkie) lub częściowy (długie) | maszyny i urządzenia – suche wnętrza |
| stal nierdzewna A2, pełny gwint | na całej długości | wkręcanie w gwint na dowolną głębokość, wilgoć |
| stal nierdzewna A2, niepełny gwint | b = 2d + 12 mm | elementy grube, ścinanie, pasowanie w otworze |
Jak zamontować śrubę – krok po kroku
Materiał i środowisko pracy
Bez powłoki – stal nierdzewna: Nierdzewna śruba M5 × 60 wytrzyma deszcz, kondensację i mycie wodą. Aby nie powstało ogniwo korozyjne, łącz ją z elementami A2. W środowisku z chlorkami lepsza będzie stal A4, a przy częstym rozkręcaniu – pasta przeciwzatarciowa na gwincie.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Przechowuj w suchym miejscu, w zamkniętym opakowaniu.
Chroń gwint i gniazdo przed zanieczyszczeniem – zabrudzone gniazdo imbusowe łatwiej wyrobić kluczem.
Śruba M5 × 60 w innych wykonaniach
912560NPGA2 · ten produktM5 × 60 8.8 ZN
9125608.8ZN · gwint b = 22 mmM5 × 60 A2 pełny gwint
912560A2 · gwint na całej długości
8.8 ZN – maszyny we wnętrzach; A2 pełny gwint – wkręcanie na dowolną głębokość; A2 niepełny gwint – gładki trzpień w otworze.
Pasujące nakrętki, podkładki i długości
stal nierdzewna A2
ZOBACZ →Nakrętka samokontrująca DIN 985 M5
A2 – przy drganiach
ZOBACZ →Nakrętka kołpakowa DIN 1587 M5
A2 – zakrywa koniec śruby
ZOBACZ →Podkładka DIN 125 M5
stal nierdzewna A2
ZOBACZ →Śruba DIN 912 M5 × 55
A2 niepełny gwint
ZOBACZ →Śruba DIN 912 M5 × 65
A2 niepełny gwint
ZOBACZ →
Karta techniczna i certyfikaty śruby imbusowej DIN 912 M5 × 60
Badania i certyfikaty
■ PN-EN ISO 3506-1 – stal A2
■ gwint metryczny M5 × 0,8
■ symbol 912560NPGA2
Najczęściej zadawane pytania o śrubie imbusowej DIN 912 M5 × 60
Jak długi jest gwint w śrubie M5×60 A2 z niepełnym gwintem?▼
Nie – śruba M5×60 A2 z niepełnym gwintem ma niepełny gwint: b = 22 mm gwintu i 38 mm gładkiego trzpienia pod łbem. Gładka część pasuje do otworu w mocowanym elemencie, który powinien mieć co najmniej ok. 38 mm grubości.
Jaki klucz imbusowy pasuje do śruby M5×60 A2 z niepełnym gwintem?▼
Do śruby M5×60 A2 z niepełnym gwintem potrzebny jest klucz imbusowy 4 mm (gniazdo sześciokątne o głębokości min. 2,5 mm). Wygodne narzędzie: klucz imbusowy kątowy lub bit imbusowy 1/4". Klucz wkładaj do dna gniazda – płytkie wsunięcie wyrabia krawędzie.
Jakie pogłębienie wykonać pod łeb śruby M5×60 A2 z niepełnym gwintem?▼
Łeb śruby M5×60 A2 z niepełnym gwintem ma Ø 8,5 mm i 5 mm wysokości. Pogłębienie walcowe wg DIN 974-1: Ø 10 mm na głębokość ok. 5,5 mm – wtedy łeb schowa się poniżej powierzchni. Dostępne są pogłębiacze z pilotem pod otwór Ø 5,5 mm.
Jak dokręcać nierdzewną śrubę M5×60 A2 z niepełnym gwintem?▼
Śrubę M5×60 A2 z niepełnym gwintem dokręcaj równomiernie kluczem imbusowym 4 mm, bez klucza udarowego – gwinty A2 łatwo się zacierają. Przy gwincie M5 × 0,8 pomaga pasta przeciwzatarciowa. Dopuszczalny moment zależy od klasy wytrzymałości (A2-50/70/80) – przyjmuj go z dokumentacji.
Jaka jest wytrzymałość śruby M5×60 A2 z niepełnym gwintem?▼
W śrubie M5×60 A2 z niepełnym gwintem przekrój czynny gwintu M5 to 14,2 mm². Przy stali A2-70 minimalna siła zrywająca to ok. 9,9 kN, przy A2-50 ok. 7,1 kN. Gdy liczy się nośność, a nie odporność na korozję, wybierz śrubę 8.8.
Czy śrubę M5×60 A2 z niepełnym gwintem można użyć z nakrętką?▼
Tak – dobierz nakrętkę M5 ze stali nierdzewnej A2 (DIN 934, ok. 4 mm) i podkładkę DIN 125 M5 (5,3/10 × 1 mm). Z podkładką pod nakrętką M5×60 A2 z niepełnym gwintem skręci pakiet do ok. 53,4 mm (od ok. 37 mm – nakrętka musi wejść na gwint).
Ile sztuk M5×60 A2 z niepełnym gwintem jest w opakowaniu?▼
Jedna śruba M5×60 A2 z niepełnym gwintem waży ok. 10,4 g; w opakowaniu jest 200 szt. – razem ok. 2,08 kg. Masa jest orientacyjna, wyliczona z wymiarów normowych.
