ŚRUBA IMBUSOWA Z NIEPEŁNYM GWINTEM DIN 912 M4X65 A2
32,57 zł / opak.
26,48 zł / opak.
Śruba imbusowa DIN 912 M4 × 65, stal nierdzewna A2, z niepełnym gwintem
Śruba imbusowa M4 × 65 z gładkim trzpieniem 45 mm pod łbem i gwintem M4 × 0,7 na długości 20 mm – stal nierdzewna A2, z niepełnym gwintem. Łeb walcowy Ø 7 mm × 4 mm, gniazdo 3 mm wg DIN 912 / PN-EN ISO 4762. W gwincie w stali wkręcisz ją na ok. 4 mm i dociśniesz element do ok. 61 mm grubości. Opakowanie: 100 szt.
Śruba imbusowa DIN 912 M4 × 65 – charakterystyka
Śruba z łbem walcowym i gniazdem sześciokątnym DIN 912 M4 × 65 – łeb Ø 7 mm o wysokości 4 mm, gniazdo imbusowe 3 mm o głębokości min. 2 mm. Gwint metryczny zwykły M4 × 0,7. Materiał: stal nierdzewna austenityczna grupy A2 wg PN-EN ISO 3506-1.
Rozmiar M4 × 65 ma niepełny gwint: 45 mm gładkiego trzpienia pod łbem i b = 20 mm gwintu. Gładka część dobrze pasuje do otworu w dociskanym elemencie i przenosi ścinanie, dlatego mocowany element powinien mieć co najmniej ok. 45 mm grubości – cieńszy element nie zostanie dociśnięty, bo koniec gwintu oprze się o otwór gwintowany. W połączeniu z nakrętką M4 pakiet może mieć od ok. 44,2 do 59,6 mm.
Przekrój czynny gwintu As = 8,78 mm². Przy stali A2-70 siła zrywająca wynosi ok. 6,1 kN; dokręcaj równomiernie, bez klucza udarowego. Pod łeb wykonaj pogłębienie Ø 8 mm na głębokość ok. 4,5 mm (DIN 974-1), otwór przejściowy Ø 4,5 mm (ISO 273). Jedna sztuka waży ok. 6,97 g.
Śruba M4 × 65 A2 nie potrzebuje powłoki – odporność na korozję daje sama stal nierdzewna. Sprawdza się w maszynach spożywczych, na jachtach śródlądowych, w łazienkach i strefach mycia. Gwinty nierdzewne mogą się zatrzeć – dokręcaj równomiernie, bez klucza udarowego.
Dlaczego ta śruba M4 × 65
Gładki trzpień 45 mm pod łbem i gwint b = 20 mm – lepsze pasowanie w otworze.
Nie rdzewieje – bez powłoki do uszkodzenia.
Narzędzie: klucz imbusowy kątowy lub bit imbusowy 1/4".
Chowa się w pogłębieniu Ø 8 mm – nic nie wystaje ponad powierzchnię.
Element do ok. 61 mm przy wkręceniu w stal na 4 mm.
Bez chlorków – tam wybierz A4.
Do czego użyć śruby imbusowej M4
połączenia M4 narażone na wodę
kątowniki i łączniki w rowkach
czujniki, siłowniki miniaturowe
maszyny i strefy mycia
W skrócie

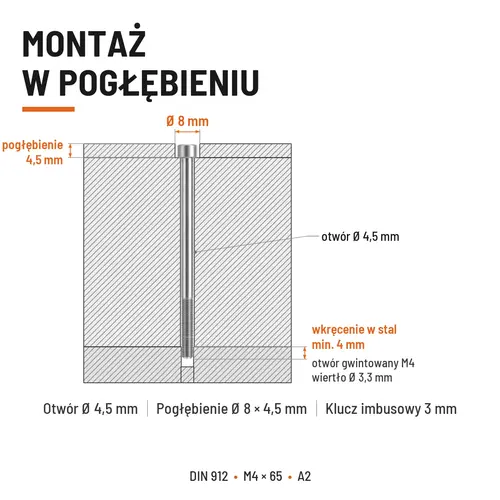

Montaż śruby
Kolejność montażu śruby M4 × 65 w otworze gwintowanym lub przelotowym.
Parametry techniczne śruby imbusowej DIN 912 M4 × 65
Wymiary wg DIN 912 i PN-EN ISO 4762; stal A2 wg PN-EN ISO 3506-1; masa orientacyjna; otwory przejściowe wg ISO 273, pogłębienia wg DIN 974-1.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M4 × 0,7 | metryczny zwykły |
| Długość L | 65 mm | od spodu łba do końca trzpienia |
| Długość gwintu b | 20 mm | niepełny gwint (wartość ref.) |
| Gładki trzpień | 45 mm | L − b |
| Norma | DIN 912 | odpowiednik PN-EN ISO 4762 |
| Materiał | stal nierdzewna A2 | PN-EN ISO 3506-1 |
| Powierzchnia | bez powłoki – stal nierdzewna | na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków) |
| Średnica łba D (dk) | 7 mm | max |
| Wysokość łba k | 4 mm | max |
| Gniazdo s | 3 mm | klucz imbusowy |
| Głębokość gniazda t | 2 mm | min. |
| Przekrój czynny As | 8,78 mm² | gwint M4 |
| Siła zrywająca | ok. 6,1 kN | dla A2-70, orientacyjnie |
| Masa 1 szt. | ok. 6,97 g | orientacyjnie |
| Opakowanie | 100 szt. | |
| Otwór przejściowy | Ø 4,5 mm | ISO 273, szereg średni |
| Pogłębienie pod łeb | Ø 8 × 4,5 mm | DIN 974-1 |
| Otwór pod gwint | Ø 3,3 mm | wiertło pod M4 |
Którą śrubę DIN 912 wybrać?
Porównanie wykonań śrub imbusowych DIN 912 w ofercie.
| Wykonanie | Gwint | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | pełny (krótkie) lub częściowy (długie) | maszyny i urządzenia – suche wnętrza |
| stal nierdzewna A2, pełny gwint | na całej długości | wkręcanie w gwint na dowolną głębokość, wilgoć |
| stal nierdzewna A2, niepełny gwint | b = 2d + 12 mm | elementy grube, ścinanie, pasowanie w otworze |
Jak zamontować śrubę – krok po kroku
Materiał i środowisko pracy
Bez powłoki – stal nierdzewna: Śruba M4 × 65 A2 nie potrzebuje powłoki – odporność na korozję daje sama stal nierdzewna. Sprawdza się w maszynach spożywczych, na jachtach śródlądowych, w łazienkach i strefach mycia. Gwinty nierdzewne mogą się zatrzeć – dokręcaj równomiernie, bez klucza udarowego.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Magazynuj w suchym, przewiewnym pomieszczeniu.
Przed montażem sprawdź, czy gwint i gniazdo są czyste – opiłki zwiększają tarcie i zaniżają docisk.
Śruba M4 × 65 w innych wykonaniach
912465NPGA2 · ten produkt
8.8 ZN – maszyny we wnętrzach; A2 pełny gwint – wkręcanie na dowolną głębokość; A2 niepełny gwint – gładki trzpień w otworze.
Pasujące nakrętki, podkładki i długości
stal nierdzewna A2
ZOBACZ →Nakrętka samokontrująca DIN 985 M4
A2 – przy drganiach
ZOBACZ →Nakrętka kołpakowa DIN 1587 M4
A2 – zakrywa koniec śruby
ZOBACZ →Podkładka DIN 125 M4
stal nierdzewna A2
ZOBACZ →Śruba DIN 912 M4 × 60
A2 niepełny gwint
ZOBACZ →Śruba DIN 912 M4 × 75
A2 niepełny gwint
ZOBACZ →
Karta techniczna i certyfikaty śruby imbusowej DIN 912 M4 × 65
Badania i certyfikaty
■ PN-EN ISO 3506-1 – stal A2
■ gwint metryczny M4 × 0,7
■ symbol 912465NPGA2
Najczęściej zadawane pytania o śrubie imbusowej DIN 912 M4 × 65
Czy śruba M4×65 A2 z niepełnym gwintem nadaje się na zewnątrz?▼
Tak – nierdzewna M4×65 A2 z niepełnym gwintem dobrze znosi wilgoć i mycie. W środowisku z chlorkami (baseny, morze, sól drogowa) zastosuj stal A4.
Czy jest śruba podobna do M4×65 A2 z niepełnym gwintem, ale innej długości?▼
Dla M4×65 A2 z niepełnym gwintem: W tym samym wykonaniu mamy też: krótsza M4×60, dłuższa M4×75. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Jak długi jest gwint w śrubie M4×65 A2 z niepełnym gwintem?▼
Nie – śruba M4×65 A2 z niepełnym gwintem ma niepełny gwint: b = 20 mm gwintu i 45 mm gładkiego trzpienia pod łbem. Gładka część pasuje do otworu w mocowanym elemencie, który powinien mieć co najmniej ok. 45 mm grubości.
Jakim kluczem dokręcić śrubę M4×65 A2 z niepełnym gwintem?▼
Do śruby M4×65 A2 z niepełnym gwintem potrzebny jest klucz imbusowy 3 mm (gniazdo sześciokątne o głębokości min. 2 mm). Wygodne narzędzie: klucz imbusowy kątowy lub bit imbusowy 1/4". Klucz wkładaj do dna gniazda – płytkie wsunięcie wyrabia krawędzie.
Jak głęboko wkręcić śrubę M4×65 A2 z niepełnym gwintem w gwint?▼
W stali śrubę M4×65 A2 z niepełnym gwintem wkręć na min. ok. 4 mm (1 × d), w żeliwie ok. 5 mm, w aluminium ok. 8 mm. Przy długości 65 mm dociśniesz więc element do ok. 61 mm w stali i do ok. 57 mm w aluminium. Element musi mieć min. 45 mm, bo tyle ma gładki trzpień.
Jakim wiertłem zrobić otwór pod śrubę M4×65 A2 z niepełnym gwintem?▼
Pod gwint M4 × 0,7 wywierć Ø 3,3 mm i nagwintuj; otwór gwintowany zrób o ok. 2,1 mm głębszy niż długość wkręcenia. Otwór przejściowy dla M4×65 A2 z niepełnym gwintem wg ISO 273: Ø 4,3 / 4,5 / 4,8 mm (dokładny / średni / zgrubny).
Ile sztuk M4×65 A2 z niepełnym gwintem jest w opakowaniu?▼
Jedna śruba M4×65 A2 z niepełnym gwintem waży ok. 6,97 g; w opakowaniu jest 100 szt. – razem ok. 0,7 kg. Masa jest orientacyjna, wyliczona z wymiarów normowych.
