ŚRUBA IMBUSOWA Z NIEPEŁNYM GWINTEM DIN 912 M24X230 A2
1 226,62 zł / opak.
997,25 zł / opak.

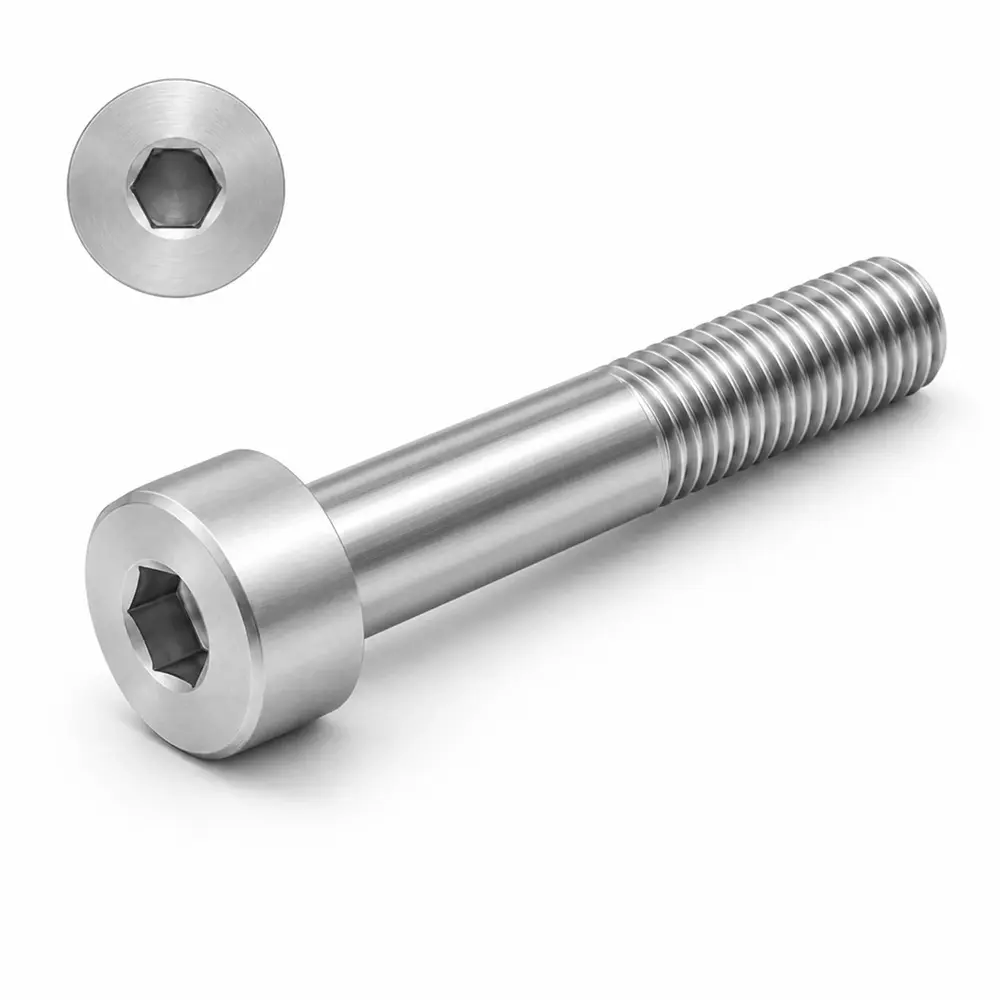

Śruba imbusowa DIN 912 M24 × 230, stal nierdzewna A2, z niepełnym gwintem
DIN 912 M24 × 230 (stal nierdzewna A2, z niepełnym gwintem) – śruba z łbem walcowym i gwintem częściowym: 60 mm gwintu M24 i 170 mm gładkiej części pod łbem. Klucz imbusowy 19 mm, łeb Ø 36 mm, wysokość 24 mm. W gwincie w stali wkręcisz ją na ok. 24 mm i dociśniesz element do ok. 206 mm grubości. Opakowanie: 10 szt.
Śruba imbusowa DIN 912 M24 × 230 – charakterystyka
Śruba z łbem walcowym i gniazdem sześciokątnym DIN 912 M24 × 230 – łeb Ø 36 mm o wysokości 24 mm, gniazdo imbusowe 19 mm o głębokości min. 12 mm. Gwint metryczny zwykły M24 × 3. Materiał: stal nierdzewna austenityczna grupy A2 wg PN-EN ISO 3506-1.
Rozmiar M24 × 230 ma niepełny gwint: 170 mm gładkiego trzpienia pod łbem i b = 60 mm gwintu. Gładka część dobrze pasuje do otworu w dociskanym elemencie i przenosi ścinanie, dlatego mocowany element powinien mieć co najmniej ok. 170 mm grubości – cieńszy element nie zostanie dociśnięty, bo koniec gwintu oprze się o otwór gwintowany. W połączeniu z nakrętką M24 pakiet może mieć od ok. 166 do 201 mm.
Przekrój czynny gwintu As = 353 mm². Przy stali A2-70 siła zrywająca wynosi ok. 247,1 kN; dokręcaj równomiernie, bez klucza udarowego. Pod łeb wykonaj pogłębienie Ø 40 mm na głębokość ok. 24,5 mm (DIN 974-1), otwór przejściowy Ø 26 mm (ISO 273). Jedna sztuka waży ok. 941,8 g.
Stal nierdzewna A2 nie rdzewieje na zewnątrz, w wilgoci i w pomieszczeniach mokrych, sprawdza się też w przemyśle spożywczym. Śrubę M24 × 230 łącz z nakrętkami i podkładkami A2. Przy chlorkach (baseny, strefa nadmorska, sól drogowa) wybierz A4.
Dlaczego ta śruba M24 × 230
Gładki trzpień 170 mm pod łbem i gwint b = 60 mm – lepsze pasowanie w otworze.
Nie rdzewieje – bez powłoki do uszkodzenia.
Narzędzie: nasadka imbusowa 3/4" i klucz dynamometryczny.
Chowa się w pogłębieniu Ø 40 mm – nic nie wystaje ponad powierzchnię.
Element do ok. 206 mm przy wkręceniu w stal na 24 mm.
Bez chlorków – tam wybierz A4.
Do czego użyć śruby imbusowej M24
połączenia M24 narażone na wodę
podstawy i korpusy
płyty mocujące
maszyny i strefy mycia
W skrócie
Montaż śruby
Kolejność montażu śruby M24 × 230 w otworze gwintowanym lub przelotowym.
Parametry techniczne śruby imbusowej DIN 912 M24 × 230
Wymiary wg DIN 912 i PN-EN ISO 4762; stal A2 wg PN-EN ISO 3506-1; masa orientacyjna; otwory przejściowe wg ISO 273, pogłębienia wg DIN 974-1.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M24 × 3 | metryczny zwykły |
| Długość L | 230 mm | od spodu łba do końca trzpienia |
| Długość gwintu b | 60 mm | niepełny gwint (wartość ref.) |
| Gładki trzpień | 170 mm | L − b |
| Norma | DIN 912 | odpowiednik PN-EN ISO 4762 |
| Materiał | stal nierdzewna A2 | PN-EN ISO 3506-1 |
| Powierzchnia | bez powłoki – stal nierdzewna | na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków) |
| Średnica łba D (dk) | 36 mm | max |
| Wysokość łba k | 24 mm | max |
| Gniazdo s | 19 mm | klucz imbusowy |
| Głębokość gniazda t | 12 mm | min. |
| Przekrój czynny As | 353 mm² | gwint M24 |
| Siła zrywająca | ok. 247,1 kN | dla A2-70, orientacyjnie |
| Masa 1 szt. | ok. 941,8 g | orientacyjnie |
| Opakowanie | 10 szt. | |
| Otwór przejściowy | Ø 26 mm | ISO 273, szereg średni |
| Pogłębienie pod łeb | Ø 40 × 24,5 mm | DIN 974-1 |
| Otwór pod gwint | Ø 21 mm | wiertło pod M24 |
Którą śrubę DIN 912 wybrać?
Porównanie wykonań śrub imbusowych DIN 912 w ofercie.
| Wykonanie | Gwint | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | pełny (krótkie) lub częściowy (długie) | maszyny i urządzenia – suche wnętrza |
| stal nierdzewna A2, pełny gwint | na całej długości | wkręcanie w gwint na dowolną głębokość, wilgoć |
| stal nierdzewna A2, niepełny gwint | b = 2d + 12 mm | elementy grube, ścinanie, pasowanie w otworze |
Jak zamontować śrubę – krok po kroku
Materiał i środowisko pracy
Bez powłoki – stal nierdzewna: Stal nierdzewna A2 nie rdzewieje na zewnątrz, w wilgoci i w pomieszczeniach mokrych, sprawdza się też w przemyśle spożywczym. Śrubę M24 × 230 łącz z nakrętkami i podkładkami A2. Przy chlorkach (baseny, strefa nadmorska, sól drogowa) wybierz A4.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Trzymaj śruby w oryginalnym opakowaniu, z dala od wilgoci i chemikaliów.
Nie zrzucaj luzem na twarde podłoże – wgnieciony zwój gwintu utrudnia wkręcanie.
Śruba M24 × 230 w innych wykonaniach
91224230NPGA2 · ten produkt
8.8 ZN – maszyny we wnętrzach; A2 pełny gwint – wkręcanie na dowolną głębokość; A2 niepełny gwint – gładki trzpień w otworze.
Pasujące nakrętki, podkładki i długości
Karta techniczna i certyfikaty śruby imbusowej DIN 912 M24 × 230
Badania i certyfikaty
■ PN-EN ISO 3506-1 – stal A2
■ gwint metryczny M24 × 3
■ symbol 91224230NPGA2
Najczęściej zadawane pytania o śrubie imbusowej DIN 912 M24 × 230
Czy jest śruba podobna do M24×230 A2 z niepełnym gwintem, ale innej długości?▼
Dla M24×230 A2 z niepełnym gwintem: W tym samym wykonaniu mamy też: krótsza M24×220, dłuższa M24×240. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Jak długi jest gwint w śrubie M24×230 A2 z niepełnym gwintem?▼
Nie – śruba M24×230 A2 z niepełnym gwintem ma niepełny gwint: b = 60 mm gwintu i 170 mm gładkiego trzpienia pod łbem. Gładka część pasuje do otworu w mocowanym elemencie, który powinien mieć co najmniej ok. 170 mm grubości.
Jaki klucz imbusowy pasuje do śruby M24×230 A2 z niepełnym gwintem?▼
Do śruby M24×230 A2 z niepełnym gwintem potrzebny jest klucz imbusowy 19 mm (gniazdo sześciokątne o głębokości min. 12 mm). Wygodne narzędzie: nasadka imbusowa 3/4" i klucz dynamometryczny. Klucz wkładaj do dna gniazda – płytkie wsunięcie wyrabia krawędzie.
Jaka jest wytrzymałość śruby M24×230 A2 z niepełnym gwintem?▼
W śrubie M24×230 A2 z niepełnym gwintem przekrój czynny gwintu M24 to 353 mm². Przy stali A2-70 minimalna siła zrywająca to ok. 247,1 kN, przy A2-50 ok. 176,5 kN. Gdy liczy się nośność, a nie odporność na korozję, wybierz śrubę 8.8.
Jaką nakrętkę i podkładkę dobrać do śruby M24×230 A2 z niepełnym gwintem?▼
Tak – dobierz nakrętkę M24 ze stali nierdzewnej A2 (DIN 934, ok. 19 mm) i podkładkę DIN 125 M24 (25/44 × 4 mm). Z podkładką pod nakrętką M24×230 A2 z niepełnym gwintem skręci pakiet do ok. 201 mm (od ok. 166 mm – nakrętka musi wejść na gwint).
Ile sztuk M24×230 A2 z niepełnym gwintem jest w opakowaniu?▼
Jedna śruba M24×230 A2 z niepełnym gwintem waży ok. 941,8 g; w opakowaniu jest 10 szt. – razem ok. 9,42 kg. Masa jest orientacyjna, wyliczona z wymiarów normowych.
Czy śruba M24×230 A2 z niepełnym gwintem nadaje się na zewnątrz?▼
Tak – nierdzewna M24×230 A2 z niepełnym gwintem dobrze znosi wilgoć i mycie. W środowisku z chlorkami (baseny, morze, sól drogowa) zastosuj stal A4.
