ŚRUBA IMBUSOWA Z NIEPEŁNYM GWINTEM DIN 912 M4X60 A2
26,70 zł / opak.
21,71 zł / opak.

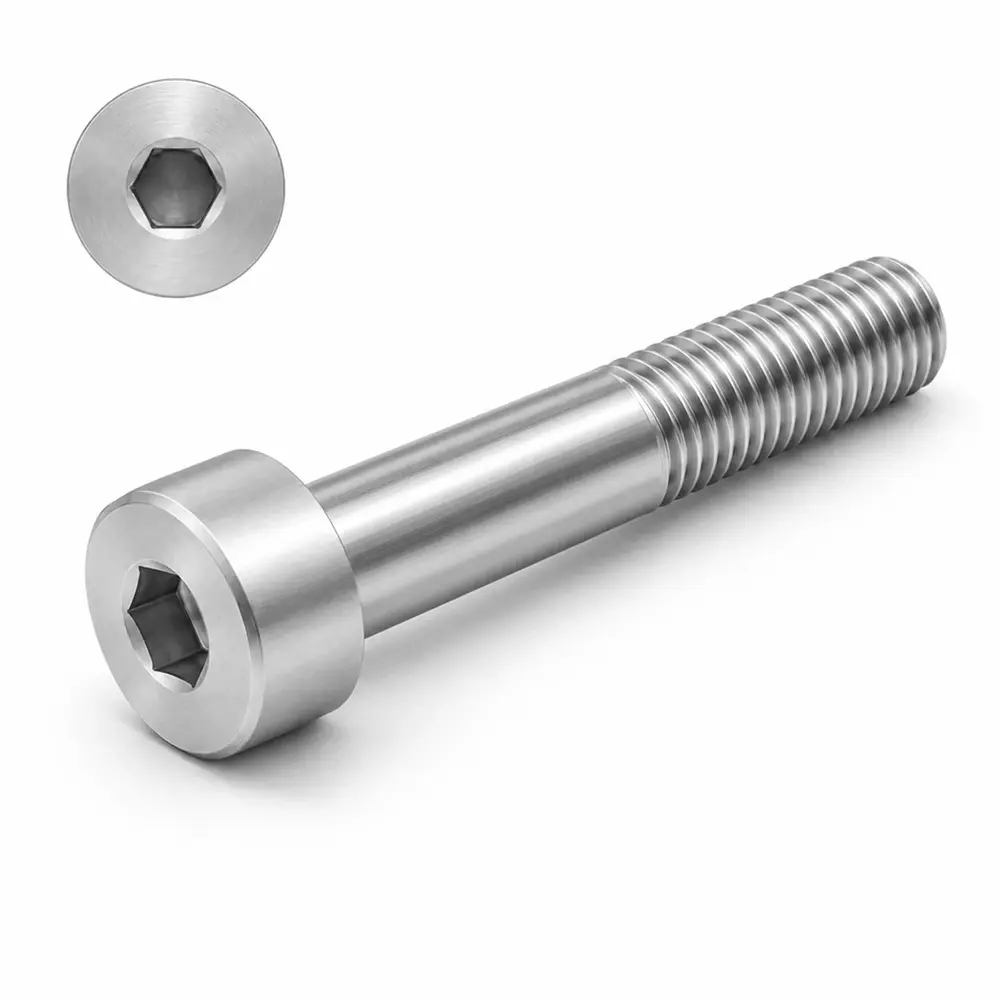

Śruba imbusowa DIN 912 M4 × 60, stal nierdzewna A2, z niepełnym gwintem
Śruba z gniazdem sześciokątnym M4 o długości 60 mm z niepełnym gwintem, stal nierdzewna A2, z niepełnym gwintem. Gładki odcinek 40 mm pod łbem i gwint b = 20 mm (skok 0,7 mm). Norma DIN 912 / PN-EN ISO 4762, klucz 3 mm. W gwincie w stali wkręcisz ją na ok. 4 mm i dociśniesz element do ok. 56 mm grubości. Opakowanie: 100 szt.
Śruba imbusowa DIN 912 M4 × 60 – charakterystyka
Śruba z łbem walcowym i gniazdem sześciokątnym DIN 912 M4 × 60 – łeb Ø 7 mm o wysokości 4 mm, gniazdo imbusowe 3 mm o głębokości min. 2 mm. Gwint metryczny zwykły M4 × 0,7. Materiał: stal nierdzewna austenityczna grupy A2 wg PN-EN ISO 3506-1.
Rozmiar M4 × 60 ma niepełny gwint: 40 mm gładkiego trzpienia pod łbem i b = 20 mm gwintu. Gładka część dobrze pasuje do otworu w dociskanym elemencie i przenosi ścinanie, dlatego mocowany element powinien mieć co najmniej ok. 40 mm grubości – cieńszy element nie zostanie dociśnięty, bo koniec gwintu oprze się o otwór gwintowany. W połączeniu z nakrętką M4 pakiet może mieć od ok. 39,2 do 54,6 mm.

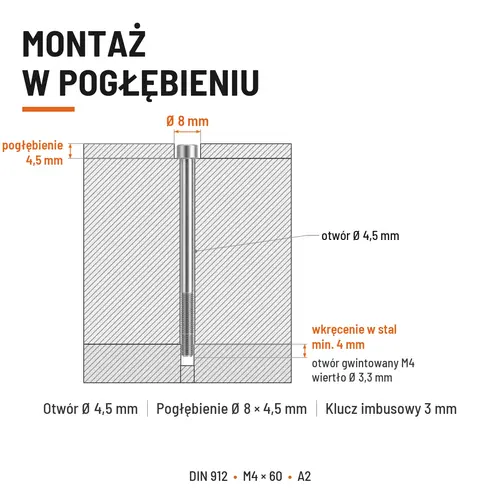

Przekrój czynny gwintu As = 8,78 mm². Przy stali A2-70 siła zrywająca wynosi ok. 6,1 kN; dokręcaj równomiernie, bez klucza udarowego. Pod łeb wykonaj pogłębienie Ø 8 mm na głębokość ok. 4,5 mm (DIN 974-1), otwór przejściowy Ø 4,5 mm (ISO 273). Jedna sztuka waży ok. 6,48 g.
Śruba M4 × 60 A2 nie potrzebuje powłoki – odporność na korozję daje sama stal nierdzewna. Sprawdza się w maszynach spożywczych, na jachtach śródlądowych, w łazienkach i strefach mycia. Gwinty nierdzewne mogą się zatrzeć – dokręcaj równomiernie, bez klucza udarowego.
Dlaczego ta śruba M4 × 60
Gładki trzpień 40 mm pod łbem i gwint b = 20 mm – lepsze pasowanie w otworze.
Nie rdzewieje – bez powłoki do uszkodzenia.
Narzędzie: klucz imbusowy kątowy lub bit imbusowy 1/4".
Chowa się w pogłębieniu Ø 8 mm – nic nie wystaje ponad powierzchnię.
Element do ok. 56 mm przy wkręceniu w stal na 4 mm.
Bez chlorków – tam wybierz A4.
Do czego użyć śruby imbusowej M4
połączenia M4 narażone na wodę
kątowniki i łączniki w rowkach
czujniki, siłowniki miniaturowe
maszyny i strefy mycia
W skrócie
Montaż śruby
Kolejność montażu śruby M4 × 60 w otworze gwintowanym lub przelotowym.
Parametry techniczne śruby imbusowej DIN 912 M4 × 60
Wymiary wg DIN 912 i PN-EN ISO 4762; stal A2 wg PN-EN ISO 3506-1; masa orientacyjna; otwory przejściowe wg ISO 273, pogłębienia wg DIN 974-1.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M4 × 0,7 | metryczny zwykły |
| Długość L | 60 mm | od spodu łba do końca trzpienia |
| Długość gwintu b | 20 mm | niepełny gwint (wartość ref.) |
| Gładki trzpień | 40 mm | L − b |
| Norma | DIN 912 | odpowiednik PN-EN ISO 4762 |
| Materiał | stal nierdzewna A2 | PN-EN ISO 3506-1 |
| Powierzchnia | bez powłoki – stal nierdzewna | na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków) |
| Średnica łba D (dk) | 7 mm | max |
| Wysokość łba k | 4 mm | max |
| Gniazdo s | 3 mm | klucz imbusowy |
| Głębokość gniazda t | 2 mm | min. |
| Przekrój czynny As | 8,78 mm² | gwint M4 |
| Siła zrywająca | ok. 6,1 kN | dla A2-70, orientacyjnie |
| Masa 1 szt. | ok. 6,48 g | orientacyjnie |
| Opakowanie | 100 szt. | |
| Otwór przejściowy | Ø 4,5 mm | ISO 273, szereg średni |
| Pogłębienie pod łeb | Ø 8 × 4,5 mm | DIN 974-1 |
| Otwór pod gwint | Ø 3,3 mm | wiertło pod M4 |
Którą śrubę DIN 912 wybrać?
Porównanie wykonań śrub imbusowych DIN 912 w ofercie.
| Wykonanie | Gwint | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | pełny (krótkie) lub częściowy (długie) | maszyny i urządzenia – suche wnętrza |
| stal nierdzewna A2, pełny gwint | na całej długości | wkręcanie w gwint na dowolną głębokość, wilgoć |
| stal nierdzewna A2, niepełny gwint | b = 2d + 12 mm | elementy grube, ścinanie, pasowanie w otworze |
Jak zamontować śrubę – krok po kroku
Materiał i środowisko pracy
Bez powłoki – stal nierdzewna: Śruba M4 × 60 A2 nie potrzebuje powłoki – odporność na korozję daje sama stal nierdzewna. Sprawdza się w maszynach spożywczych, na jachtach śródlądowych, w łazienkach i strefach mycia. Gwinty nierdzewne mogą się zatrzeć – dokręcaj równomiernie, bez klucza udarowego.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Trzymaj śruby w oryginalnym opakowaniu, z dala od wilgoci i chemikaliów.
Nie zrzucaj luzem na twarde podłoże – wgnieciony zwój gwintu utrudnia wkręcanie.
Śruba M4 × 60 w innych wykonaniach
912460NPGA2 · ten produktM4 × 60 8.8 ZN
9124608.8ZN · gwint b = 20 mm
8.8 ZN – maszyny we wnętrzach; A2 pełny gwint – wkręcanie na dowolną głębokość; A2 niepełny gwint – gładki trzpień w otworze.
Pasujące nakrętki, podkładki i długości
stal nierdzewna A2
ZOBACZ →Nakrętka samokontrująca DIN 985 M4
A2 – przy drganiach
ZOBACZ →Nakrętka kołpakowa DIN 1587 M4
A2 – zakrywa koniec śruby
ZOBACZ →Podkładka DIN 125 M4
stal nierdzewna A2
ZOBACZ →Śruba DIN 912 M4 × 55
A2 niepełny gwint
ZOBACZ →Śruba DIN 912 M4 × 65
A2 niepełny gwint
ZOBACZ →
Karta techniczna i certyfikaty śruby imbusowej DIN 912 M4 × 60
Badania i certyfikaty
■ PN-EN ISO 3506-1 – stal A2
■ gwint metryczny M4 × 0,7
■ symbol 912460NPGA2
Najczęściej zadawane pytania o śrubie imbusowej DIN 912 M4 × 60
Czy śruba M4×60 A2 z niepełnym gwintem nadaje się na zewnątrz?▼
Tak – nierdzewna M4×60 A2 z niepełnym gwintem dobrze znosi wilgoć i mycie. W środowisku z chlorkami (baseny, morze, sól drogowa) zastosuj stal A4.
Czy jest śruba podobna do M4×60 A2 z niepełnym gwintem, ale innej długości?▼
Dla M4×60 A2 z niepełnym gwintem: W tym samym wykonaniu mamy też: krótsza M4×55, dłuższa M4×65. Rozmiar M4×60 jest też jako: 8.8 ZN. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Czy śruba M4×60 A2 z niepełnym gwintem ma gwint na całej długości?▼
Nie – śruba M4×60 A2 z niepełnym gwintem ma niepełny gwint: b = 20 mm gwintu i 40 mm gładkiego trzpienia pod łbem. Gładka część pasuje do otworu w mocowanym elemencie, który powinien mieć co najmniej ok. 40 mm grubości.
Jakim kluczem dokręcić śrubę M4×60 A2 z niepełnym gwintem?▼
Do śruby M4×60 A2 z niepełnym gwintem potrzebny jest klucz imbusowy 3 mm (gniazdo sześciokątne o głębokości min. 2 mm). Wygodne narzędzie: klucz imbusowy kątowy lub bit imbusowy 1/4". Klucz wkładaj do dna gniazda – płytkie wsunięcie wyrabia krawędzie.
Jak głęboko wkręcić śrubę M4×60 A2 z niepełnym gwintem w gwint?▼
W stali śrubę M4×60 A2 z niepełnym gwintem wkręć na min. ok. 4 mm (1 × d), w żeliwie ok. 5 mm, w aluminium ok. 8 mm. Przy długości 60 mm dociśniesz więc element do ok. 56 mm w stali i do ok. 52 mm w aluminium. Element musi mieć min. 40 mm, bo tyle ma gładki trzpień.
Czy śrubę M4×60 A2 z niepełnym gwintem można użyć z nakrętką?▼
Tak – dobierz nakrętkę M4 ze stali nierdzewnej A2 (DIN 934, ok. 3,2 mm) i podkładkę DIN 125 M4 (4,3/9 × 0,8 mm). Z podkładką pod nakrętką M4×60 A2 z niepełnym gwintem skręci pakiet do ok. 54,6 mm (od ok. 39,2 mm – nakrętka musi wejść na gwint).
Ile waży śruba M4×60 A2 z niepełnym gwintem?▼
Jedna śruba M4×60 A2 z niepełnym gwintem waży ok. 6,48 g; w opakowaniu jest 100 szt. – razem ok. 0,65 kg. Masa jest orientacyjna, wyliczona z wymiarów normowych.
