ŚRUBA IMBUSOWA Z NIEPEŁNYM GWINTEM DIN 912 M3X70 A2
766,42 zł / opak.
623,11 zł / opak.
Śruba imbusowa DIN 912 M3 × 70, stal nierdzewna A2, z niepełnym gwintem
Śruba z gniazdem sześciokątnym M3 o długości 70 mm z niepełnym gwintem, stal nierdzewna A2, z niepełnym gwintem. Gładki odcinek 52 mm pod łbem i gwint b = 18 mm (skok 0,5 mm). Norma DIN 912 / PN-EN ISO 4762, klucz 2,5 mm. W gwincie w stali wkręcisz ją na ok. 3 mm i dociśniesz element do ok. 67 mm grubości. Opakowanie: 200 szt.
Śruba imbusowa DIN 912 M3 × 70 – charakterystyka
Śruba z łbem walcowym i gniazdem sześciokątnym DIN 912 M3 × 70 – łeb Ø 5,5 mm o wysokości 3 mm, gniazdo imbusowe 2,5 mm o głębokości min. 1,3 mm. Gwint metryczny zwykły M3 × 0,5. Materiał: stal nierdzewna austenityczna grupy A2 wg PN-EN ISO 3506-1.
Rozmiar M3 × 70 ma niepełny gwint: 52 mm gładkiego trzpienia pod łbem i b = 18 mm gwintu. Gładka część dobrze pasuje do otworu w dociskanym elemencie i przenosi ścinanie, dlatego mocowany element powinien mieć co najmniej ok. 52 mm grubości – cieńszy element nie zostanie dociśnięty, bo koniec gwintu oprze się o otwór gwintowany. W połączeniu z nakrętką M3 pakiet może mieć od ok. 51,5 do 66,1 mm.
Przekrój czynny gwintu As = 5,03 mm². Przy stali A2-70 siła zrywająca wynosi ok. 3,5 kN; dokręcaj równomiernie, bez klucza udarowego. Pod łeb wykonaj pogłębienie Ø 6 mm na głębokość ok. 3,5 mm (DIN 974-1), otwór przejściowy Ø 3,4 mm (ISO 273). Jedna sztuka waży ok. 4,14 g.
Stal nierdzewna A2 nie rdzewieje na zewnątrz, w wilgoci i w pomieszczeniach mokrych, sprawdza się też w przemyśle spożywczym. Śrubę M3 × 70 łącz z nakrętkami i podkładkami A2. Przy chlorkach (baseny, strefa nadmorska, sól drogowa) wybierz A4.
Dlaczego ta śruba M3 × 70
Gładki trzpień 52 mm pod łbem i gwint b = 18 mm – lepsze pasowanie w otworze.
Nie rdzewieje – bez powłoki do uszkodzenia.
Narzędzie: klucz imbusowy (trzpieniowy) lub bit imbusowy w wkrętaku precyzyjnym.
Chowa się w pogłębieniu Ø 6 mm – nic nie wystaje ponad powierzchnię.
Element do ok. 67 mm przy wkręceniu w stal na 3 mm.
Bez chlorków – tam wybierz A4.
Do czego użyć śruby imbusowej M3
połączenia M3 narażone na wodę
profile, uchwyty, wózki
czujniki, krańcówki, listwy
maszyny i strefy mycia
W skrócie

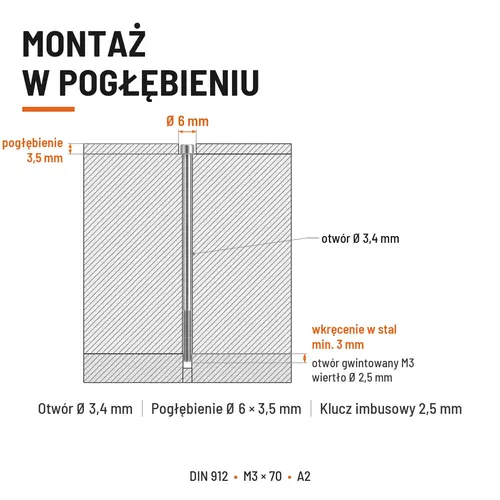

Montaż śruby
Kolejność montażu śruby M3 × 70 w otworze gwintowanym lub przelotowym.
Parametry techniczne śruby imbusowej DIN 912 M3 × 70
Wymiary wg DIN 912 i PN-EN ISO 4762; stal A2 wg PN-EN ISO 3506-1; masa orientacyjna; otwory przejściowe wg ISO 273, pogłębienia wg DIN 974-1.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M3 × 0,5 | metryczny zwykły |
| Długość L | 70 mm | od spodu łba do końca trzpienia |
| Długość gwintu b | 18 mm | niepełny gwint (wartość ref.) |
| Gładki trzpień | 52 mm | L − b |
| Norma | DIN 912 | odpowiednik PN-EN ISO 4762 |
| Materiał | stal nierdzewna A2 | PN-EN ISO 3506-1 |
| Powierzchnia | bez powłoki – stal nierdzewna | na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków) |
| Średnica łba D (dk) | 5,5 mm | max |
| Wysokość łba k | 3 mm | max |
| Gniazdo s | 2,5 mm | klucz imbusowy |
| Głębokość gniazda t | 1,3 mm | min. |
| Przekrój czynny As | 5,03 mm² | gwint M3 |
| Siła zrywająca | ok. 3,5 kN | dla A2-70, orientacyjnie |
| Masa 1 szt. | ok. 4,14 g | orientacyjnie |
| Opakowanie | 200 szt. | |
| Otwór przejściowy | Ø 3,4 mm | ISO 273, szereg średni |
| Pogłębienie pod łeb | Ø 6 × 3,5 mm | DIN 974-1 |
| Otwór pod gwint | Ø 2,5 mm | wiertło pod M3 |
Którą śrubę DIN 912 wybrać?
Porównanie wykonań śrub imbusowych DIN 912 w ofercie.
| Wykonanie | Gwint | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | pełny (krótkie) lub częściowy (długie) | maszyny i urządzenia – suche wnętrza |
| stal nierdzewna A2, pełny gwint | na całej długości | wkręcanie w gwint na dowolną głębokość, wilgoć |
| stal nierdzewna A2, niepełny gwint | b = 2d + 12 mm | elementy grube, ścinanie, pasowanie w otworze |
Jak zamontować śrubę – krok po kroku
Materiał i środowisko pracy
Bez powłoki – stal nierdzewna: Stal nierdzewna A2 nie rdzewieje na zewnątrz, w wilgoci i w pomieszczeniach mokrych, sprawdza się też w przemyśle spożywczym. Śrubę M3 × 70 łącz z nakrętkami i podkładkami A2. Przy chlorkach (baseny, strefa nadmorska, sól drogowa) wybierz A4.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Magazynuj w suchym, przewiewnym pomieszczeniu.
Przed montażem sprawdź, czy gwint i gniazdo są czyste – opiłki zwiększają tarcie i zaniżają docisk.
Śruba M3 × 70 w innych wykonaniach
912370NPGA2 · ten produkt
8.8 ZN – maszyny we wnętrzach; A2 pełny gwint – wkręcanie na dowolną głębokość; A2 niepełny gwint – gładki trzpień w otworze.
Pasujące nakrętki, podkładki i długości
Karta techniczna i certyfikaty śruby imbusowej DIN 912 M3 × 70
Badania i certyfikaty
■ PN-EN ISO 3506-1 – stal A2
■ gwint metryczny M3 × 0,5
■ symbol 912370NPGA2
Najczęściej zadawane pytania o śrubie imbusowej DIN 912 M3 × 70
Ile sztuk M3×70 A2 z niepełnym gwintem jest w opakowaniu?▼
Jedna śruba M3×70 A2 z niepełnym gwintem waży ok. 4,14 g; w opakowaniu jest 200 szt. – razem ok. 0,83 kg. Masa jest orientacyjna, wyliczona z wymiarów normowych.
Czy śruba M3×70 A2 z niepełnym gwintem nadaje się na zewnątrz?▼
Tak – nierdzewna M3×70 A2 z niepełnym gwintem dobrze znosi wilgoć i mycie. W środowisku z chlorkami (baseny, morze, sól drogowa) zastosuj stal A4.
Czy jest śruba podobna do M3×70 A2 z niepełnym gwintem, ale innej długości?▼
Dla M3×70 A2 z niepełnym gwintem: W tym samym wykonaniu mamy też: krótsza M3×65. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
Czy śruba M3×70 A2 z niepełnym gwintem ma gwint na całej długości?▼
Nie – śruba M3×70 A2 z niepełnym gwintem ma niepełny gwint: b = 18 mm gwintu i 52 mm gładkiego trzpienia pod łbem. Gładka część pasuje do otworu w mocowanym elemencie, który powinien mieć co najmniej ok. 52 mm grubości.
Jakim kluczem dokręcić śrubę M3×70 A2 z niepełnym gwintem?▼
Do śruby M3×70 A2 z niepełnym gwintem potrzebny jest klucz imbusowy 2,5 mm (gniazdo sześciokątne o głębokości min. 1,3 mm). Wygodne narzędzie: klucz imbusowy (trzpieniowy) lub bit imbusowy w wkrętaku precyzyjnym. Klucz wkładaj do dna gniazda – płytkie wsunięcie wyrabia krawędzie.
Jak głęboko wkręcić śrubę M3×70 A2 z niepełnym gwintem w gwint?▼
W stali śrubę M3×70 A2 z niepełnym gwintem wkręć na min. ok. 3 mm (1 × d), w żeliwie ok. 3,8 mm, w aluminium ok. 6 mm. Przy długości 70 mm dociśniesz więc element do ok. 67 mm w stali i do ok. 64 mm w aluminium. Element musi mieć min. 52 mm, bo tyle ma gładki trzpień.
Jaki otwór wywiercić pod gwint dla śruby M3×70 A2 z niepełnym gwintem?▼
Pod gwint M3 × 0,5 wywierć Ø 2,5 mm i nagwintuj; otwór gwintowany zrób o ok. 1,5 mm głębszy niż długość wkręcenia. Otwór przejściowy dla M3×70 A2 z niepełnym gwintem wg ISO 273: Ø 3,2 / 3,4 / 3,6 mm (dokładny / średni / zgrubny).
