Nakrętki przedłużane DIN 6334
DIN 6334 – wymiary według normy
Wymiary nominalne wg DIN 6334, w mm.
| Gwint | Klucz s | Długość L |
|---|---|---|
| M5 | 8 | 15 |
| M6 | 10 | 18 |
| M8 | 13 | 24 |
| M10 | 17 | 30 |
| M12 | 19 | 36 |
| M14 | 22 | 42 |
| M16 | 24 | 48 |
| M20 | 30 | 60 |
| M24 | 36 | 72 |
| M30 | 46 | 90 |
Powiązane wpisy
PAMAR · NAKRĘTKI DIN 6334
Nakrętki łącznikowe DIN 6334 (przedłużane)
Wysoka nakrętka sześciokątna o długości trzykrotnie większej od średnicy gwintu. Łączy dwa pręty gwintowane w jeden, przedłuża śruby i służy jako dystans w zawiesiach i podwieszeniach.
DŁUGOŚĆ 3×dŁĄCZENIE PRĘTÓWOCYNK · A2M5–M30
Wybierz średnicę nakrętki łączącej DIN 6334
Każda średnica ma osobną stronę z wymiarami, wykonaniami i pasującymi elementami połączenia.
M5ocynkM6ocynk · A2M8ocynk · A2M10ocynk · A2M12ocynk · A2M14ocynkM16ocynk · A2M20ocynk · A2M24ocynk · A2M30ocynk · A2
Dostępne wykonania
Konkretny rozmiar wybierzesz z listy produktów powyżej.
| Wykonanie | Rozmiary |
|---|---|

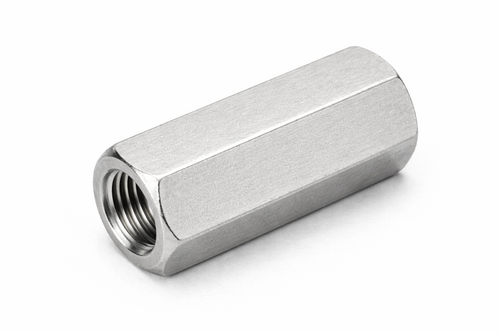

| stal nierdzewna A2 – na zewnątrz i w wilgoci | M6–M30 |

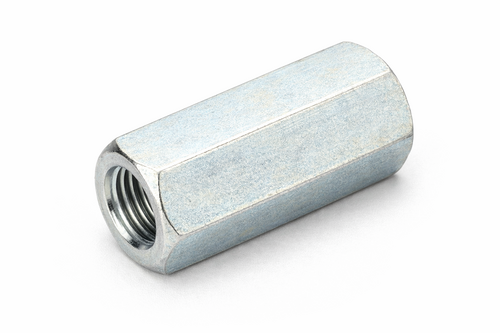

| stal ocynkowana galwanicznie | M5–M30 |
Kiedy wybrać tę nakrętkę?
ŁĄCZENIEPrzedłużanie prętówDwa pręty gwintowane wkręcone z obu stron tworzą dłuższe cięgno.
PODWIESZENIAInstalacje i sufityZawiesia rur, korytek kablowych, kanałów wentylacyjnych.
DYSTANSStała odległośćUstawia element w określonej odległości od podłoża.
STAL A2Wilgoć i zewnątrzNierdzewne wykonanie do instalacji w wilgotnych pomieszczeniach.
Jak dobrać nakrętkę?
01Dobierz gwintŚrednica i skok gwintu nakrętki muszą odpowiadać śrubie – np. śruba M10 wymaga nakrętki M10.
02Wkręć pręty do połowyKażdy pręt wkręć na połowę długości nakrętki – wtedy połączenie jest symetryczne.
03Wybierz materiałOcynk do wnętrz, ocynk ogniowy HDG i stal A2 na zewnątrz – zawsze ten sam co śruba.
04ZakontrujNa prętach załóż nakrętki DIN 934 i dokręć je do łącznika.
Porównaj z
DIN
934Nakrętki sześciokątne DIN 934standardowa nakrętka M3–M64ZOBACZ NAKRĘTKI →DIN
439Nakrętki niskie DIN 439do kontrowania i ciasnych miejscZOBACZ NAKRĘTKI →DIN
1587Nakrętki kołpakowe DIN 1587zakrywają koniec gwintuZOBACZ NAKRĘTKI →
934Nakrętki sześciokątne DIN 934standardowa nakrętka M3–M64ZOBACZ NAKRĘTKI →DIN
439Nakrętki niskie DIN 439do kontrowania i ciasnych miejscZOBACZ NAKRĘTKI →DIN
1587Nakrętki kołpakowe DIN 1587zakrywają koniec gwintuZOBACZ NAKRĘTKI →
Skompletuj połączenie
PRĘTPręty gwintowanedo łączenia nakrętką DIN 6334ZOBACZ PRĘTY →DIN
125Podkładki okrągłe DIN 125rozkładają nacisk pod łbem i nakrętkąZOBACZ PODKŁADKI →DIN
9021Podkładki poszerzane DIN 9021do blach i otworów fasolkowychZOBACZ PODKŁADKI →
125Podkładki okrągłe DIN 125rozkładają nacisk pod łbem i nakrętkąZOBACZ PODKŁADKI →DIN
9021Podkładki poszerzane DIN 9021do blach i otworów fasolkowychZOBACZ PODKŁADKI →
Pytania o nakrętki przedłużne DIN 6334
Do czego służy nakrętka przedłużna?Do łączenia dwóch prętów gwintowanych albo przedłużania śruby lub pręta – np. w podwieszeniach instalacji, kotwieniu i konstrukcjach.
Jaką długość ma nakrętka DIN 6334?Długość nakrętki to trzykrotność średnicy gwintu (3 × d), np. M10 – 30 mm, M12 – 36 mm.
Jak sprawdzić, czy pręty są wkręcone do połowy?Przed skręceniem zaznacz na obu prętach połowę długości nakrętki (1,5 × d). Po montażu znaczniki powinny być równo z krawędziami nakrętki.
Jak dobrać nakrętkę przedłużną do pręta?Wybierz nakrętkę w tym samym materiale i z tą samą powłoką co pręt – ocynk do ocynku, A2 do A2 – i wkręć oba pręty na pełną połowę jej długości.
Jaki klucz pasuje do nakrętki przedłużnej?M8 – 13 mm, M10 – 17 mm, M12 – 19 mm, M16 – 24 mm.
Jakie rozmiary nakrętek przedłużnych są dostępne?Stal nierdzewna A2 od M6 do M30 i stal ocynkowana od M5 do M30. Pasujące pręty gwintowane znajdziesz w osobnej kategorii.
Ocynk, A2 czy śruba czerniona?Ten sam materiał dobierz dla śruby, nakrętki i podkładki – sprawdź w poradniku Pamar.
