ŚRUBA IMBUSOWA Z NIEPEŁNYM GWINTEM DIN 912 M5X45 A2
54,26 zł / opak.
44,11 zł / opak.

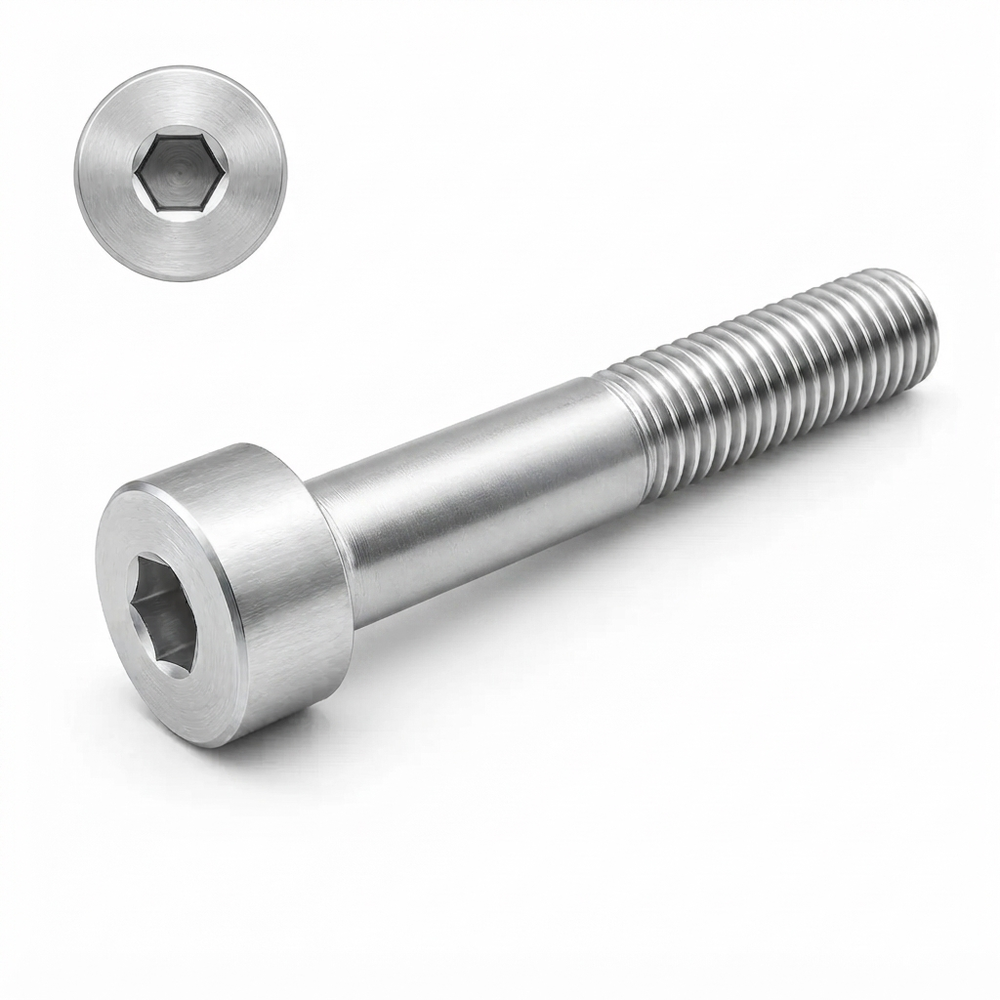

Śruba imbusowa DIN 912 M5 × 45, stal nierdzewna A2, z niepełnym gwintem
Śruba z gniazdem sześciokątnym M5 o długości 45 mm z niepełnym gwintem, stal nierdzewna A2, z niepełnym gwintem. Gładki odcinek 23 mm pod łbem i gwint b = 22 mm (skok 0,8 mm). Norma DIN 912 / PN-EN ISO 4762, klucz 4 mm. W gwincie w stali wkręcisz ją na ok. 5 mm i dociśniesz element do ok. 40 mm grubości. Opakowanie: 200 szt.
O produkcie
Śruba z łbem walcowym i gniazdem sześciokątnym DIN 912 M5 × 45 – łeb Ø 8,5 mm o wysokości 5 mm, gniazdo imbusowe 4 mm o głębokości min. 2,5 mm. Gwint metryczny zwykły M5 × 0,8. Materiał: stal nierdzewna austenityczna grupy A2 wg PN-EN ISO 3506-1.
Rozmiar M5 × 45 ma niepełny gwint: 23 mm gładkiego trzpienia pod łbem i b = 22 mm gwintu. Gładka część dobrze pasuje do otworu w dociskanym elemencie i przenosi ścinanie, dlatego mocowany element powinien mieć co najmniej ok. 23 mm grubości – cieńszy element nie zostanie dociśnięty, bo koniec gwintu oprze się o otwór gwintowany. W połączeniu z nakrętką M5 pakiet może mieć od ok. 22 do 38,4 mm.
Przekrój czynny gwintu As = 14,2 mm². Przy stali A2-70 siła zrywająca wynosi ok. 9,9 kN; dokręcaj równomiernie, bez klucza udarowego. Pod łeb wykonaj pogłębienie Ø 10 mm na głębokość ok. 5,5 mm (DIN 974-1), otwór przejściowy Ø 5,5 mm (ISO 273). Jedna sztuka waży ok. 8,03 g.
Śruba M5 × 45 A2 nie potrzebuje powłoki – odporność na korozję daje sama stal nierdzewna. Sprawdza się w maszynach spożywczych, na jachtach śródlądowych, w łazienkach i strefach mycia. Gwinty nierdzewne mogą się zatrzeć – dokręcaj równomiernie, bez klucza udarowego.
Dlaczego ta śruba M5 × 45
Gładki trzpień 23 mm pod łbem i gwint b = 22 mm – lepsze pasowanie w otworze.
Nie rdzewieje – bez powłoki do uszkodzenia.
Narzędzie: klucz imbusowy kątowy lub bit imbusowy 1/4".
Chowa się w pogłębieniu Ø 10 mm – nic nie wystaje ponad powierzchnię.
Element do ok. 40 mm przy wkręceniu w stal na 5 mm.
Bez chlorków – tam wybierz A4.
Do czego użyć śruby imbusowej M5
połączenia M5 narażone na wodę
ramy maszyn, osłony, stoły
mostki, sztyce, hamulce
maszyny i strefy mycia
W skrócie
Montaż śruby
Kolejność montażu śruby M5 × 45 w otworze gwintowanym lub przelotowym.
Parametry techniczne
Wymiary wg DIN 912 i PN-EN ISO 4762; stal A2 wg PN-EN ISO 3506-1; masa orientacyjna; otwory przejściowe wg ISO 273, pogłębienia wg DIN 974-1.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M5 × 0,8 | metryczny zwykły |
| Długość L | 45 mm | od spodu łba do końca trzpienia |
| Długość gwintu b | 22 mm | niepełny gwint (wartość ref.) |
| Gładki trzpień | 23 mm | L − b |
| Norma | DIN 912 | odpowiednik PN-EN ISO 4762 |
| Materiał | stal nierdzewna A2 | PN-EN ISO 3506-1 |
| Powierzchnia | bez powłoki – stal nierdzewna | na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków) |
| Średnica łba D (dk) | 8,5 mm | max |
| Wysokość łba k | 5 mm | max |
| Gniazdo s | 4 mm | klucz imbusowy |
| Głębokość gniazda t | 2,5 mm | min. |
| Przekrój czynny As | 14,2 mm² | gwint M5 |
| Siła zrywająca | ok. 9,9 kN | dla A2-70, orientacyjnie |
| Masa 1 szt. | ok. 8,03 g | orientacyjnie |
| Opakowanie | 200 szt. | |
| Otwór przejściowy | Ø 5,5 mm | ISO 273, szereg średni |
| Pogłębienie pod łeb | Ø 10 × 5,5 mm | DIN 974-1 |
| Otwór pod gwint | Ø 4,2 mm | wiertło pod M5 |
Którą śrubę DIN 912 wybrać?
Porównanie wykonań śrub imbusowych DIN 912 w ofercie.
| Wykonanie | Gwint | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | pełny (krótkie) lub częściowy (długie) | maszyny i urządzenia – suche wnętrza |
| stal nierdzewna A2, pełny gwint | na całej długości | wkręcanie w gwint na dowolną głębokość, wilgoć |
| stal nierdzewna A2, niepełny gwint | b = 2d + 12 mm | elementy grube, ścinanie, pasowanie w otworze |
Jak zamontować śrubę – krok po kroku
Materiał i środowisko pracy
Bez powłoki – stal nierdzewna: Śruba M5 × 45 A2 nie potrzebuje powłoki – odporność na korozję daje sama stal nierdzewna. Sprawdza się w maszynach spożywczych, na jachtach śródlądowych, w łazienkach i strefach mycia. Gwinty nierdzewne mogą się zatrzeć – dokręcaj równomiernie, bez klucza udarowego.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Magazynuj w suchym, przewiewnym pomieszczeniu.
Przed montażem sprawdź, czy gwint i gniazdo są czyste – opiłki zwiększają tarcie i zaniżają docisk.
Śruba M5 × 45 w innych wykonaniach
912545NPGA2 · ten produktM5 × 45 8.8 ZN
9125458.8ZN · gwint b = 22 mmM5 × 45 A2 pełny gwint
912545A2 · gwint na całej długości
8.8 ZN – maszyny we wnętrzach; A2 pełny gwint – wkręcanie na dowolną głębokość; A2 niepełny gwint – gładki trzpień w otworze.
Pasujące nakrętki, podkładki i długości
stal nierdzewna A2
ZOBACZ →Nakrętka samokontrująca DIN 985 M5
A2 – przy drganiach
ZOBACZ →Nakrętka kołpakowa DIN 1587 M5
A2 – zakrywa koniec śruby
ZOBACZ →Podkładka DIN 125 M5
stal nierdzewna A2
ZOBACZ →Śruba DIN 912 M5 × 40
A2 niepełny gwint
ZOBACZ →Śruba DIN 912 M5 × 50
A2 niepełny gwint
ZOBACZ →
Badania i certyfikaty
■ PN-EN ISO 3506-1 – stal A2
■ gwint metryczny M5 × 0,8
■ symbol 912545NPGA2
Najczęściej zadawane pytania
Czy śruba M5×45 A2 z niepełnym gwintem ma gwint na całej długości?
Nie – śruba M5×45 A2 z niepełnym gwintem ma niepełny gwint: b = 22 mm gwintu i 23 mm gładkiego trzpienia pod łbem. Gładka część pasuje do otworu w mocowanym elemencie, który powinien mieć co najmniej ok. 23 mm grubości.
Jakim kluczem dokręcić śrubę M5×45 A2 z niepełnym gwintem?
Do śruby M5×45 A2 z niepełnym gwintem potrzebny jest klucz imbusowy 4 mm (gniazdo sześciokątne o głębokości min. 2,5 mm). Wygodne narzędzie: klucz imbusowy kątowy lub bit imbusowy 1/4". Klucz wkładaj do dna gniazda – płytkie wsunięcie wyrabia krawędzie.
Jak głęboko wkręcić śrubę M5×45 A2 z niepełnym gwintem w gwint?
W stali śrubę M5×45 A2 z niepełnym gwintem wkręć na min. ok. 5 mm (1 × d), w żeliwie ok. 6,2 mm, w aluminium ok. 10 mm. Przy długości 45 mm dociśniesz więc element do ok. 40 mm w stali i do ok. 35 mm w aluminium. Element musi mieć min. 23 mm, bo tyle ma gładki trzpień.
Jaki otwór wywiercić pod gwint dla śruby M5×45 A2 z niepełnym gwintem?
Pod gwint M5 × 0,8 wywierć Ø 4,2 mm i nagwintuj; otwór gwintowany zrób o ok. 2,4 mm głębszy niż długość wkręcenia. Otwór przejściowy dla M5×45 A2 z niepełnym gwintem wg ISO 273: Ø 5,3 / 5,5 / 5,8 mm (dokładny / średni / zgrubny).
Jakie pogłębienie wykonać pod łeb śruby M5×45 A2 z niepełnym gwintem?
Łeb śruby M5×45 A2 z niepełnym gwintem ma Ø 8,5 mm i 5 mm wysokości. Pogłębienie walcowe wg DIN 974-1: Ø 10 mm na głębokość ok. 5,5 mm – wtedy łeb schowa się poniżej powierzchni. Dostępne są pogłębiacze z pilotem pod otwór Ø 5,5 mm.
Jak dokręcać nierdzewną śrubę M5×45 A2 z niepełnym gwintem?
Śrubę M5×45 A2 z niepełnym gwintem dokręcaj równomiernie kluczem imbusowym 4 mm, bez klucza udarowego – gwinty A2 łatwo się zacierają. Przy gwincie M5 × 0,8 pomaga pasta przeciwzatarciowa. Dopuszczalny moment zależy od klasy wytrzymałości (A2-50/70/80) – przyjmuj go z dokumentacji.
Czy jest śruba podobna do M5×45 A2 z niepełnym gwintem, ale innej długości?
Dla M5×45 A2 z niepełnym gwintem: W tym samym wykonaniu mamy też: krótsza M5×40, dłuższa M5×50. Rozmiar M5×45 jest też jako: 8.8 ZN, A2 pełny gwint. Linki znajdziesz w sekcji „Pasujące nakrętki, podkładki i długości”.
