ŚRUBA IMBUSOWA Z NIEPEŁNYM GWINTEM DIN 912 M2X30 A2
463,10 zł / opak.
376,50 zł / opak.
Śruba imbusowa DIN 912 M2 × 30, stal nierdzewna A2, z niepełnym gwintem

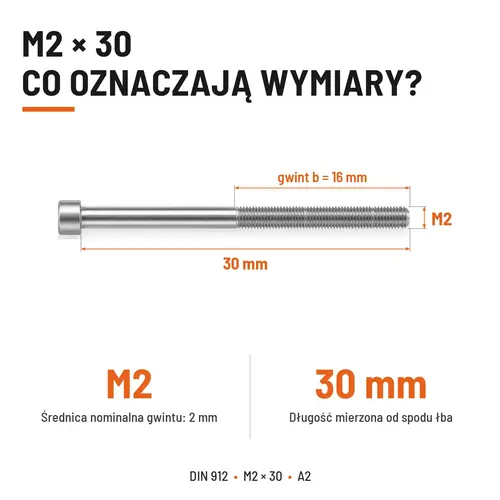

Śruba imbusowa M2 × 30 z gładkim trzpieniem 14 mm pod łbem i gwintem M2 × 0,4 na długości 16 mm – stal nierdzewna A2, z niepełnym gwintem. Łeb walcowy Ø 3,8 mm × 2 mm, gniazdo 1,5 mm wg DIN 912 / PN-EN ISO 4762. W gwincie w stali wkręcisz ją na ok. 2 mm i dociśniesz element do ok. 28 mm grubości. Opakowanie: 1000 szt.
Śruba imbusowa DIN 912 M2 × 30 – charakterystyka

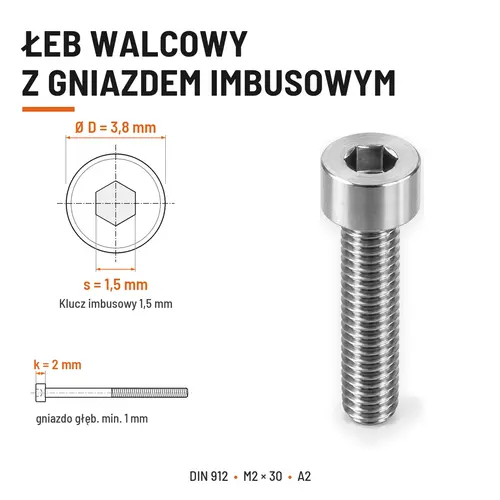

Śruba z łbem walcowym i gniazdem sześciokątnym DIN 912 M2 × 30 – łeb Ø 3,8 mm o wysokości 2 mm, gniazdo imbusowe 1,5 mm o głębokości min. 1 mm. Gwint metryczny zwykły M2 × 0,4. Materiał: stal nierdzewna austenityczna grupy A2 wg PN-EN ISO 3506-1.

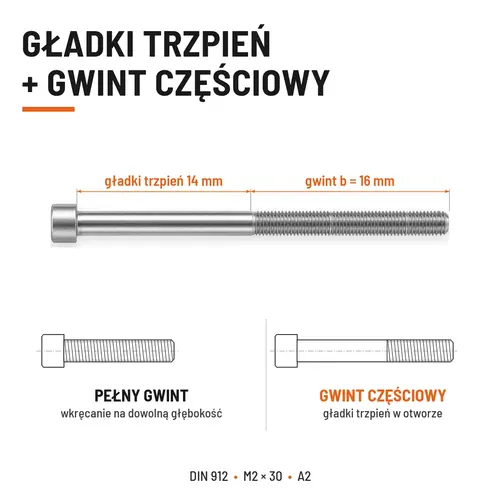

Rozmiar M2 × 30 ma niepełny gwint: 14 mm gładkiego trzpienia pod łbem i b = 16 mm gwintu. Gładka część dobrze pasuje do otworu w dociskanym elemencie i przenosi ścinanie, dlatego mocowany element powinien mieć co najmniej ok. 14 mm grubości – cieńszy element nie zostanie dociśnięty, bo koniec gwintu oprze się o otwór gwintowany. W połączeniu z nakrętką M2 pakiet może mieć od ok. 13,7 do 27,3 mm.

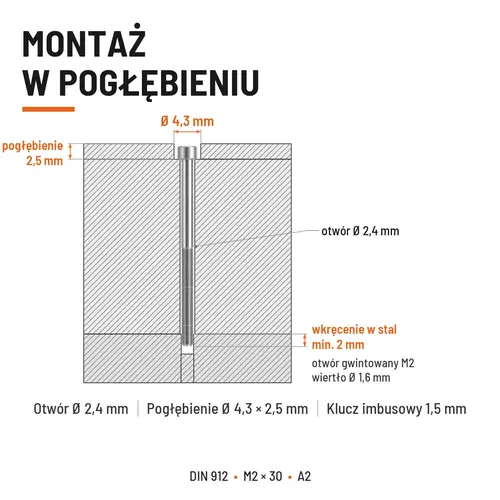

Przekrój czynny gwintu As = 2,07 mm². Przy stali A2-70 siła zrywająca wynosi ok. 1,4 kN; dokręcaj równomiernie, bez klucza udarowego. Pod łeb wykonaj pogłębienie Ø 4,3 mm na głębokość ok. 2,5 mm (DIN 974-1), otwór przejściowy Ø 2,4 mm (ISO 273). Jedna sztuka waży ok. 0,78 g.

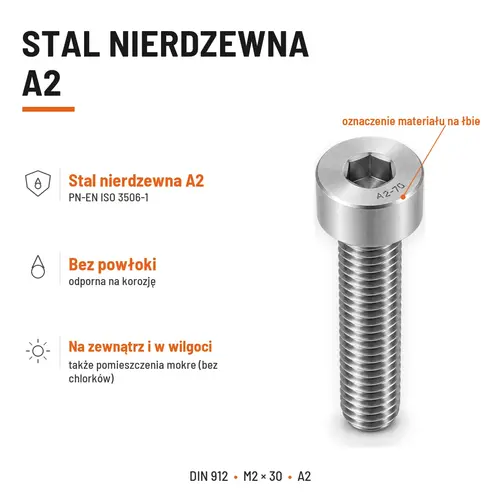

Śruba M2 × 30 A2 nie potrzebuje powłoki – odporność na korozję daje sama stal nierdzewna. Sprawdza się w maszynach spożywczych, na jachtach śródlądowych, w łazienkach i strefach mycia. Gwinty nierdzewne mogą się zatrzeć – dokręcaj równomiernie, bez klucza udarowego.
Dlaczego ta śruba M2 × 30
Gładki trzpień 14 mm pod łbem i gwint b = 16 mm – lepsze pasowanie w otworze.
Nie rdzewieje – bez powłoki do uszkodzenia.
Narzędzie: klucz imbusowy (trzpieniowy) lub bit imbusowy w wkrętaku precyzyjnym.
Chowa się w pogłębieniu Ø 4,3 mm – nic nie wystaje ponad powierzchnię.
Element do ok. 28 mm przy wkręceniu w stal na 2 mm.
Bez chlorków – tam wybierz A4.
Do czego użyć śruby imbusowej M2
połączenia M2 narażone na wodę
płytki, obudowy, złącza
przyrządy pomiarowe, optyka
maszyny i strefy mycia
W skrócie
Montaż śruby
Kolejność montażu śruby M2 × 30 w otworze gwintowanym lub przelotowym.

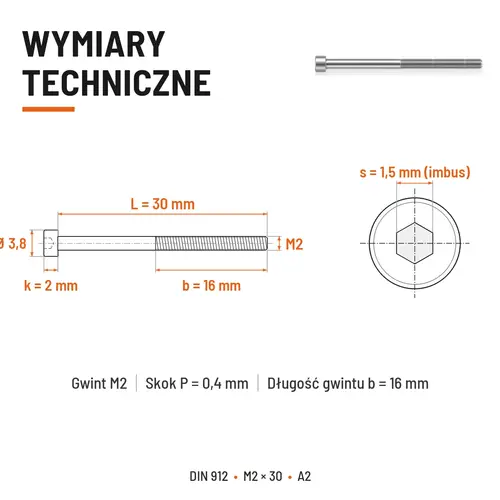

Parametry techniczne śruby imbusowej DIN 912 M2 × 30
Wymiary wg DIN 912 i PN-EN ISO 4762; stal A2 wg PN-EN ISO 3506-1; masa orientacyjna; otwory przejściowe wg ISO 273, pogłębienia wg DIN 974-1.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M2 × 0,4 | metryczny zwykły |
| Długość L | 30 mm | od spodu łba do końca trzpienia |
| Długość gwintu b | 16 mm | niepełny gwint (wartość ref.) |
| Gładki trzpień | 14 mm | L − b |
| Norma | DIN 912 | odpowiednik PN-EN ISO 4762 |
| Materiał | stal nierdzewna A2 | PN-EN ISO 3506-1 |
| Powierzchnia | bez powłoki – stal nierdzewna | na zewnątrz, w wilgoci i pomieszczeniach mokrych (bez chlorków) |
| Średnica łba D (dk) | 3,8 mm | max |
| Wysokość łba k | 2 mm | max |
| Gniazdo s | 1,5 mm | klucz imbusowy |
| Głębokość gniazda t | 1 mm | min. |
| Przekrój czynny As | 2,07 mm² | gwint M2 |
| Siła zrywająca | ok. 1,4 kN | dla A2-70, orientacyjnie |
| Masa 1 szt. | ok. 0,78 g | orientacyjnie |
| Opakowanie | 1000 szt. | |
| Otwór przejściowy | Ø 2,4 mm | ISO 273, szereg średni |
| Pogłębienie pod łeb | Ø 4,3 × 2,5 mm | DIN 974-1 |
| Otwór pod gwint | Ø 1,6 mm | wiertło pod M2 |
Którą śrubę DIN 912 wybrać?
Porównanie wykonań śrub imbusowych DIN 912 w ofercie.
| Wykonanie | Gwint | Gdzie stosować |
|---|---|---|
| klasa 8.8, ocynk galwaniczny | pełny (krótkie) lub częściowy (długie) | maszyny i urządzenia – suche wnętrza |
| stal nierdzewna A2, pełny gwint | na całej długości | wkręcanie w gwint na dowolną głębokość, wilgoć |
| stal nierdzewna A2, niepełny gwint | b = 2d + 12 mm | elementy grube, ścinanie, pasowanie w otworze |
Jak zamontować śrubę – krok po kroku
Materiał i środowisko pracy
Bez powłoki – stal nierdzewna: Śruba M2 × 30 A2 nie potrzebuje powłoki – odporność na korozję daje sama stal nierdzewna. Sprawdza się w maszynach spożywczych, na jachtach śródlądowych, w łazienkach i strefach mycia. Gwinty nierdzewne mogą się zatrzeć – dokręcaj równomiernie, bez klucza udarowego.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – nie łącz stali nierdzewnej z ocynkowaną.
Przechowywanie i transport
Przechowuj w suchym miejscu, w zamkniętym opakowaniu.
Chroń gwint i gniazdo przed zanieczyszczeniem – zabrudzone gniazdo imbusowe łatwiej wyrobić kluczem.
Śruba M2 × 30 w innych wykonaniach
912230NPGA2 · ten produktM2 × 30 A2 pełny gwint
912230A2 · gwint na całej długości
8.8 ZN – maszyny we wnętrzach; A2 pełny gwint – wkręcanie na dowolną głębokość; A2 niepełny gwint – gładki trzpień w otworze.
Pasujące nakrętki, podkładki i długości
Karta techniczna i certyfikaty śruby imbusowej DIN 912 M2 × 30
Badania i certyfikaty
■ PN-EN ISO 3506-1 – stal A2
■ gwint metryczny M2 × 0,4
■ symbol 912230NPGA2
Najczęściej zadawane pytania o śrubie imbusowej DIN 912 M2 × 30
Jak głęboko wkręcić śrubę M2×30 A2 z niepełnym gwintem w gwint?▼
W stali śrubę M2×30 A2 z niepełnym gwintem wkręć na min. ok. 2 mm (1 × d), w żeliwie ok. 2,5 mm, w aluminium ok. 4 mm. Przy długości 30 mm dociśniesz więc element do ok. 28 mm w stali i do ok. 26 mm w aluminium. Element musi mieć min. 14 mm, bo tyle ma gładki trzpień.
Jakim wiertłem zrobić otwór pod śrubę M2×30 A2 z niepełnym gwintem?▼
Pod gwint M2 × 0,4 wywierć Ø 1,6 mm i nagwintuj; otwór gwintowany zrób o ok. 1,2 mm głębszy niż długość wkręcenia. Otwór przejściowy dla M2×30 A2 z niepełnym gwintem wg ISO 273: Ø 2,2 / 2,4 / 2,6 mm (dokładny / średni / zgrubny).
Jakie pogłębienie wykonać pod łeb śruby M2×30 A2 z niepełnym gwintem?▼
Łeb śruby M2×30 A2 z niepełnym gwintem ma Ø 3,8 mm i 2 mm wysokości. Pogłębienie walcowe wg DIN 974-1: Ø 4,3 mm na głębokość ok. 2,5 mm – wtedy łeb schowa się poniżej powierzchni. Dostępne są pogłębiacze z pilotem pod otwór Ø 2,4 mm.
Jak dokręcać nierdzewną śrubę M2×30 A2 z niepełnym gwintem?▼
Śrubę M2×30 A2 z niepełnym gwintem dokręcaj równomiernie kluczem imbusowym 1,5 mm, bez klucza udarowego – gwinty A2 łatwo się zacierają. Przy gwincie M2 × 0,4 pomaga pasta przeciwzatarciowa. Dopuszczalny moment zależy od klasy wytrzymałości (A2-50/70/80) – przyjmuj go z dokumentacji.
Jaka jest wytrzymałość śruby M2×30 A2 z niepełnym gwintem?▼
W śrubie M2×30 A2 z niepełnym gwintem przekrój czynny gwintu M2 to 2,07 mm². Przy stali A2-70 minimalna siła zrywająca to ok. 1,4 kN, przy A2-50 ok. 1 kN. Gdy liczy się nośność, a nie odporność na korozję, wybierz śrubę 8.8.
Jak długi jest gwint w śrubie M2×30 A2 z niepełnym gwintem?▼
Nie – śruba M2×30 A2 z niepełnym gwintem ma niepełny gwint: b = 16 mm gwintu i 14 mm gładkiego trzpienia pod łbem. Gładka część pasuje do otworu w mocowanym elemencie, który powinien mieć co najmniej ok. 14 mm grubości.
Jakim kluczem dokręcić śrubę M2×30 A2 z niepełnym gwintem?▼
Do śruby M2×30 A2 z niepełnym gwintem potrzebny jest klucz imbusowy 1,5 mm (gniazdo sześciokątne o głębokości min. 1 mm). Wygodne narzędzie: klucz imbusowy (trzpieniowy) lub bit imbusowy w wkrętaku precyzyjnym. Klucz wkładaj do dna gniazda – płytkie wsunięcie wyrabia krawędzie.
