NITONAKRĘTKA M10X17 Z KOŁNIERZEM PŁASKIM A2
420,93 zł / opak.
342,22 zł / opak.

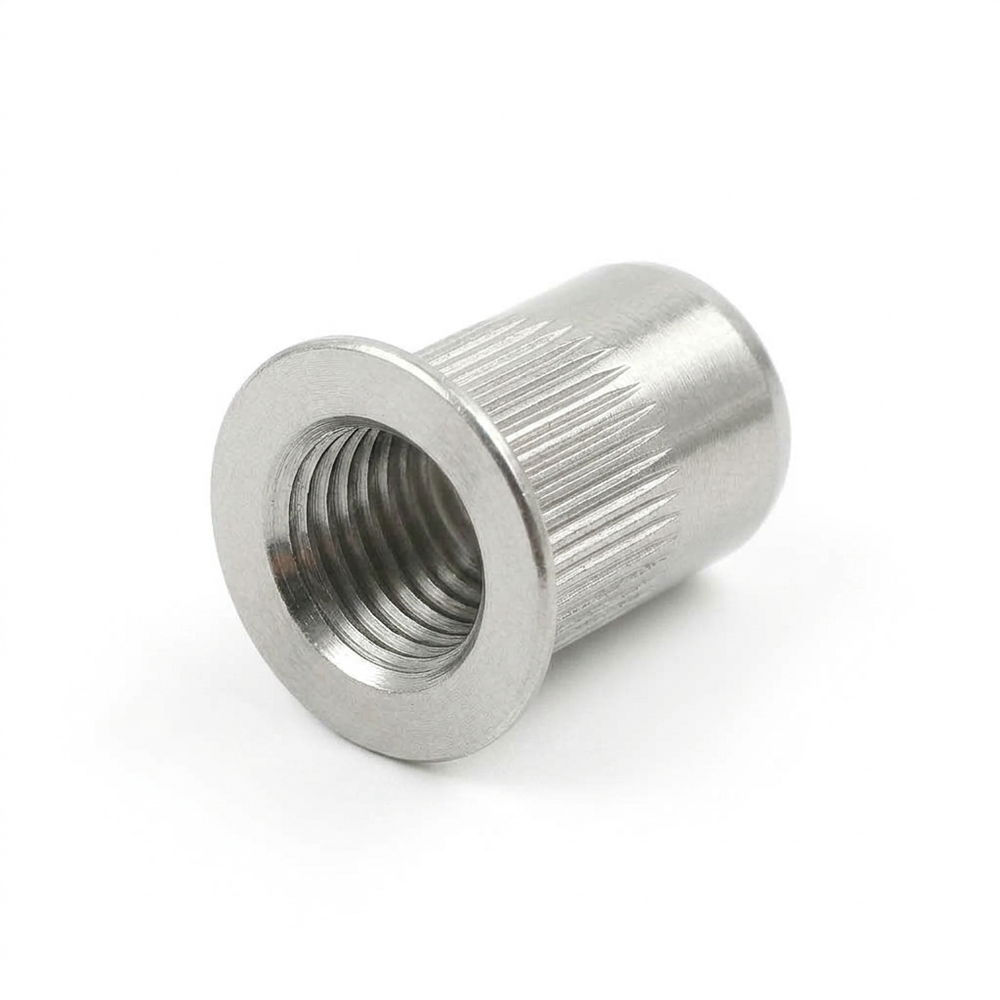

Nitonakrętka okrągła radełkowana z łbem płaskim M10 × 17 A2
Nitonakrętka ze stali nierdzewnej A2 z gwintem M10, korpus okrągły radełkowany, łeb płaski, wykonanie otwarte. Długość 17 mm, zakres zacisku 0,5–3,0 mm, otwór Ø 13 mm. Montaż jednostronny nitownicą do nitonakrętek.
Nitonakrętka okrągła radełkowana z łbem płaskim M10 × 17 A2 – charakterystyka
Nitonakrętka (nakrętka nitowa) tworzy trwały gwint M10 w blachach, profilach zamkniętych, rurach i płytach, gdy dostęp jest tylko z jednej strony lub materiał jest za cienki na gwintowanie. Osadza się ją nitownicą do nitonakrętek – część gładka korpusu (l2 = 10 mm) spęcza się po niewidocznej stronie materiału i zaciska połączenie.
Łeb płaski (kołnierz Ø 19 mm, wysokość 2 mm) daje dużą powierzchnię oparcia: rozkłada nacisk, chroni krawędź otworu i dobrze sprawdza się w cienkich lub miękkich materiałach. Radełkowany korpus okrągły wgryza się w ściankę okrągłego otworu i ogranicza obracanie się nitonakrętki podczas wkręcania śruby.
Wymiary: d2 = Ø 12,9 mm, d3 = Ø 19 mm, k = 2 mm, l1 = 17 mm. Zakres zacisku 0,5–3,0 mm – tyle może wynosić łączna grubość mocowanych elementów. Otwór montażowy Ø 13 mm. Materiał: stal nierdzewna A2, wykonanie otwarte (przelotowe).
Dlaczego ta nitonakrętka M10 × 17
trwały gwint tam, gdzie nie da się gwintować
profile zamknięte, rury, gotowe konstrukcje
szerokie oparcie, ochrona krawędzi otworu
ogranicza obracanie w otworze okrągłym
odporna na korozję, do pracy na zewnątrz
łączna grubość mocowanego materiału
Gdzie stosować nitonakrętkę M10
mocowanie osprzętu do profili i blach
gwint w kształtownikach okiennych i drzwiowych
montaż paneli, zawiasów, uchwytów
zabudowy, osłony, elementy demontowalne
W skrócie
Dobór w 4 krokach
Co sprawdzić, zanim zamówisz nitonakrętkę M10 × 17.
Parametry techniczne – Nitonakrętka okrągła radełkowana z łbem płaskim M10 × 17 A2
Dane katalogowe dla rozmiaru M10 × 17 (symbol RKP101040A2).
| Parametr | Wartość | Warunki / źródło |
|---|---|---|
| Gwint d1 | M10 | metryczny, skok 1,5 mm |
| Długość l1 | 17 mm | pod łbem |
| Średnica korpusu d2 | Ø 12,9 mm | korpus okrągły radełkowany |
| Średnica łba d3 | Ø 19 mm | łeb płaski |
| Wysokość łba k | 2 mm | |
| Część gładka l2 | 10 mm | strefa odkształcenia przy osadzaniu |
| Zakres zacisku | 0,5–3,0 mm | łączna grubość materiału |
| Otwór montażowy | Ø 13 mm | wg danych katalogowych |
| Siła ścinania | 7840 N | wartość katalogowa |
| Siła zrywająca | 29410 N | wartość katalogowa |
| Materiał | stal nierdzewna A2 | odporna na korozję |
| Wykonanie | otwarta (przelotowa) | |
| Masa 100 szt. | ok. 0,850 kg | orientacyjnie |
| Symbol | RKP101040A2 |
Który typ nitonakrętki wybrać?
Porównanie nitonakrętek A2 dostępnych w e-Pamar.
| Typ | Budowa | Kiedy stosować |
|---|---|---|
| mały łeb stożkowy – okrągła | okrągła radełkowana, mały łeb stożkowy | prawie płaskie połączenie bez pogłębiania otworu |
| łeb stożkowy – okrągła | okrągła radełkowana, łeb stożkowy | montaż na płasko w otworze pogłębionym stożkowo |
| łeb płaski – okrągła | okrągła radełkowana, łeb płaski | duża powierzchnia oparcia, materiały cienkie i miękkie |
| mały łeb stożkowy – półsześciokątna | półsześciokątna, mały łeb stożkowy | otwór sześciokątny – większy moment obrotowy, niski łeb |
| łeb płaski – półsześciokątna | półsześciokątna, łeb płaski | otwór sześciokątny i szeroki łeb – najmocniejsze zabezpieczenie przed obrotem |
Montaż nitonakrętki krok po kroku
Bezpieczna praca
Ryzyka: ostre krawędzie otworów i wiórów, przytrzaśnięcie palców w nitownicy.
Zasady: używaj nitownicy z trzpieniem M10 w dobrym stanie, nie przekraczaj siły osadzania zalecanej przez producenta narzędzia.
Ochrona osobista: okulary ochronne przy wierceniu, rękawice przy pracy z blachą.
Konserwacja i przechowywanie
Przechowuj w suchym miejscu, w oryginalnym opakowaniu.
Chroń gwint przed zanieczyszczeniem i uszkodzeniem.
Nie mieszaj z łącznikami ze stali węglowej – unikniesz zanieczyszczenia stali nierdzewnej.
Inne rozmiary – okrągła radełkowana z łbem płaskim
ten produktM3M3 × 10 mm
zacisk 0,3–2,0 mmM4M4 × 10 mm
zacisk 0,3–2,0 mmM4M4 × 11,5 mm
zacisk 2,1–4,0 mmM5M5 × 12 mm
zacisk 0,3–2,0 mmM5M5 × 15 mm
zacisk 2,1–4,0 mmM6M6 × 14,5 mm
zacisk 0,5–3,0 mmM6M6 × 16 mm
zacisk 3,1–5,0 mmM8M8 × 16 mm
zacisk 0,5–3,0 mmM8M8 × 18,5 mm
zacisk 3,1–5,5 mmM10M10 × 22 mm
zacisk 3,1–6,0 mmM12M12 × 23 mm
zacisk 1,0–4,0 mm
Pełne dane rozmiaru są w karcie technicznej PDF.
Przyda się przy montażu
Karta techniczna – Nitonakrętka okrągła radełkowana z łbem płaskim M10 × 17 A2
Dane i dokumenty
■ M10 × 17 mm, zacisk 0,5–3,0 mm
■ otwór Ø 13 mm
■ stal nierdzewna A2, wykonanie otwarte
Najczęściej zadawane pytania – Nitonakrętka okrągła radełkowana z łbem płaskim M10 × 17 A2
Jaki otwór wykonać pod nitonakrętkę M10 × 17 (łeb płaski, okrągła)?▼
Otwór montażowy ma średnicę Ø 13 mm (korpus d2 = Ø 12,9 mm). Otwór gratuj, aby łeb dobrze przylegał.
Jaką grubość materiału połączy nitonakrętka M10 × 17 (łeb płaski, okrągła)?▼
Zakres zacisku wynosi 0,5–3,0 mm – tyle może mieć łączna grubość mocowanych elementów. Do grubszego materiału w tym samym typie jest wersja M10 × 22 (zacisk 3,1–6,0 mm).
Jaką nitownicą osadzić nitonakrętkę M10 × 17 (łeb płaski)?▼
Potrzebna jest nitownica do nitonakrętek z trzpieniem (i końcówką) M10 – ręczna, akumulatorowa lub pneumatyczno-hydrauliczna. Trzpień nakręca się na całą długość gwintu, a po osadzeniu wykręca.
Jaką siłę przeniesie nitonakrętka M10 × 17 A2 (łeb płaski, okrągła)?▼
Wartości katalogowe: siła ścinania 7840 N, siła zrywająca 29410 N. To wartości dla samej nitonakrętki – nośność połączenia zależy też od materiału, w którym jest osadzona, i od śruby.
Czym różni się łeb płaski nitonakrętki M10 × 17 okrągłej od innych łbów (łeb płaski, okrągła)?▼
Łeb płaski (kołnierz Ø 19 mm, wysokość 2 mm) daje dużą powierzchnię oparcia: rozkłada nacisk, chroni krawędź otworu i dobrze sprawdza się w cienkich lub miękkich materiałach. Gdy łeb nie może wystawać, wybierz wersję z łbem stożkowym lub małym łbem stożkowym.
Okrągła radełkowana czy półsześciokątna – co wybrać zamiast M10 × 17 (łeb płaski, okrągła)?▼
Radełkowany korpus okrągły wgryza się w ściankę okrągłego otworu i ogranicza obracanie się nitonakrętki podczas wkręcania śruby. Odpowiednik półsześciokątny: M10 × 22 (zacisk 1,0–4,0 mm).
Czy nitonakrętka A2 M10 × 17 nadaje się na zewnątrz (łeb płaski, okrągła)?▼
Tak – stal nierdzewna A2 jest odporna na korozję atmosferyczną i wilgoć. W środowisku z chlorkami (strefa nadmorska, baseny, sól drogowa) stosuje się stal A4. Do nitonakrętki A2 dobieraj śruby nierdzewne M10.
