PRĘT GWINTOWANY DO KOTWY CHEMICZNEJ M8X80 KLASA 8.8 OCYNK GALWANICZNY
147,60 zł / opak.
120,00 zł / opak.
Pręt gwintowany M8 × 80 mm, klasa 8.8, ocynk galwaniczny – do kotwy chemicznej
Krótki pręt gwintowany M8 o długości 80 mm ze stali klasy 8.8 do osadzania w zaprawie kotwiącej. Każdy pręt ma w komplecie nakrętkę M8 i podkładkę. Wariant do płytkiego zakotwienia i cienkich elementów mocowanych w suchych wnętrzach. Opakowanie: 50 szt.

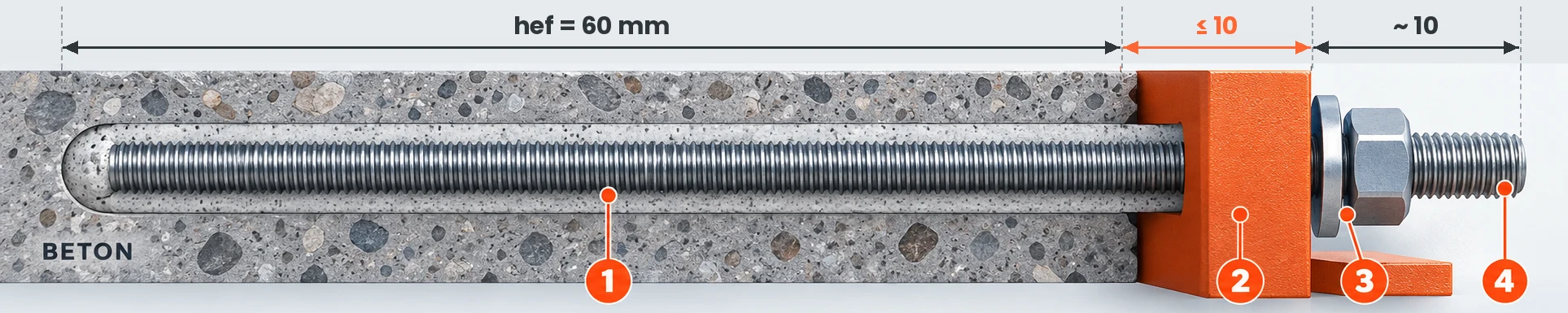

do 10 mmM8 × 80 – ten produkt ✓
uchwyty, obejmy, kątowniki, cienkie szyny
Przy zakotwieniu 60 mm nad betonem zostaje ok. 20 mm gwintu – wystarczy na element do ok. 10 mm, podkładkę, nakrętkę i zapas gwintu.

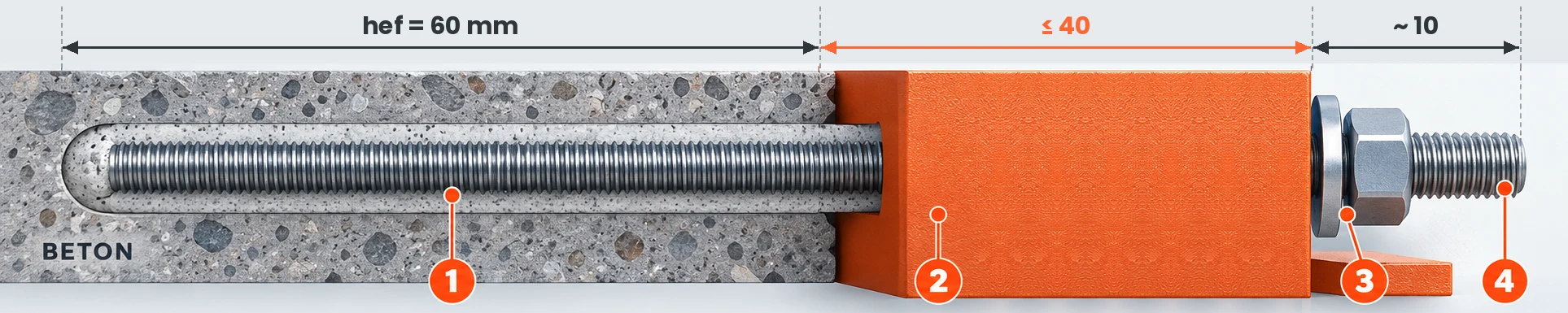

10–40 mmM8 × 110
konsole, grubsze kątowniki, drewno do ok. 40 mm
Pręt 110 mm daje ok. 50 mm gwintu nad betonem przy tym samym zakotwieniu 60 mm.

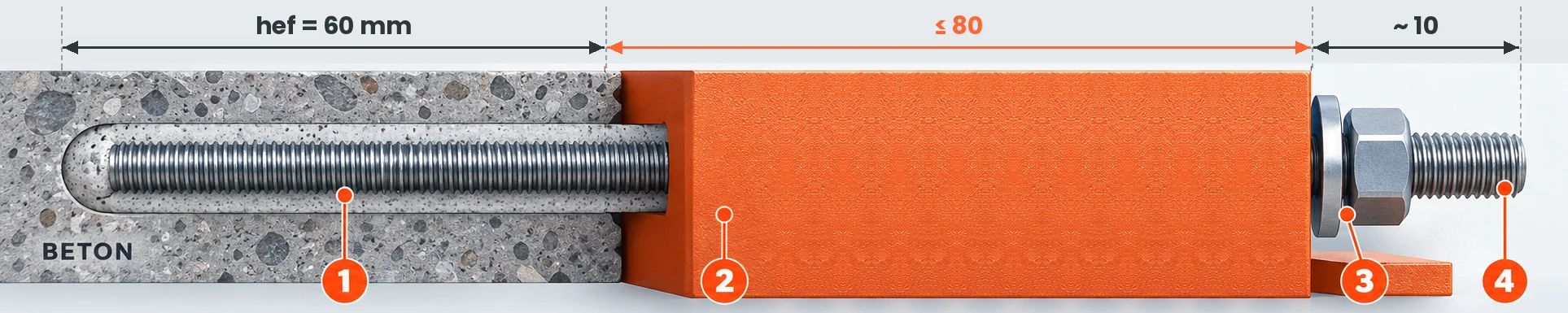

Zobacz pręt M8 × 110 →40–80 mmM8 × 150
belki, podkładki dystansowe, grube elementy
ponad 80 mmZapytaj o dobór
większa średnica lub inna długość
Dla grubszych elementów lub większych obciążeń dobierzemy pręt o większej średnicy (M10–M24) i zaprawę. Napisz: bok@e-pamar.net.pl lub zadzwoń: 451 060 268.
Jak to liczymy? Wzór na grubość elementu
O produkcie
Pręt gwintowany M8 × 80 mm to stalowy element kotwy wklejanej: osadzasz go w wywierconym i oczyszczonym otworze wypełnionym zaprawą kotwiącą, a po związaniu żywicy przykręcasz mocowany element nakrętką. Pręt jest wykonany ze stali o klasie wytrzymałości 8.8 – wymagana wytrzymałość na rozciąganie to co najmniej 800 MPa, a granica plastyczności co najmniej 640 MPa.
Długość 80 mm to najkrótszy wariant M8 w ofercie. Przy minimalnym zakotwieniu zaprawy TCM PRO+ (60 mm) nad podłożem zostaje ok. 20 mm gwintu – wystarczy na nakrętkę, podkładkę i cienki element mocowany, np. uchwyt instalacyjny, kątownik lub szynę. Pręt nie wystaje wtedy niepotrzebnie ponad nakrętkę.
Powłoka z ocynku galwanicznego (ZN) chroni stal w suchych pomieszczeniach. Do pracy na zewnątrz i w wilgoci wybierz pręt w ocynku ogniowym HDG albo ze stali nierdzewnej A2. Każdy pręt ma w komplecie nakrętkę M8 i podkładkę z tą samą powłoką.
Dlaczego ten pręt M8 × 80
80 mm – pod płytkie zakotwienie i cienkie elementy.
Rm min. 800 MPa, Re min. 640 MPa wg ISO 898-1.
Pręt, nakrętka M8 i podkładka w jednej powłoce.
Skok 1,25 mm – pasuje do standardowych nakrętek M8.
Współpracuje z zaprawami dopuszczającymi pręty M8 kl. 8.8.
Ocynk galwaniczny do suchych wnętrz w dobrej cenie.
Do czego użyć pręta M8 × 80
obejmy, wsporniki rur i kanałów w betonie
cienkie elementy stalowe do ok. 10 mm
mocowanie szyn i profili do stropu lub ściany
w cegle pełnej i drążonej – z zaprawą i tuleją siatkową dopuszczoną do muru
W skrócie
Od otworu do obciążenia
Kolejność montażu kotwy wklejanej z prętem M8. Średnicę wiertła, głębokość i czasy wiązania przyjmij z karty wybranej zaprawy – poniżej wartości dla Trutek TCM PRO+ (ETA-23/0051).
Parametry techniczne
Własności mechaniczne klasy 8.8 według PN-EN ISO 898-1; dane montażowe dla M8 według oceny ETA-23/0051 zaprawy Trutek TCM PRO+ (14.02.2023). Przy innej zaprawie obowiązują dane z jej dokumentacji.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M8 × 1,25 | metryczny zwykły |
| Długość pręta | 80 mm | całkowita |
| Klasa wytrzymałości | 8.8 | PN-EN ISO 898-1 |
| Wytrzymałość na rozciąganie Rm | min. 800 MPa | d ≤ 16 mm |
| Granica plastyczności Rp0,2 | min. 640 MPa | d ≤ 16 mm |
| Przekrój czynny As | 36,6 mm² | gwint M8 |
| Min. siła zrywająca | 29,2 kN | As × Rm, ISO 898-1 |
| Obciążenie próbne | 21,2 kN | ISO 898-1 |
| Powłoka | ocynk galwaniczny ZN | suche wnętrza |
| W komplecie | nakrętka M8 + podkładka | ocynk galwaniczny |
| Średnica wiertła | 10 mm | TCM PRO+, ETA-23/0051 |
| Głębokość zakotwienia hef | 60–96 mm (dla 80 mm: ok. 60 mm) | TCM PRO+, M8 |
| Moment dokręcania Tinst | 10 Nm | TCM PRO+, M8 |
| Opakowanie | 50 szt. | komplet: pręt, nakrętka, podkładka |

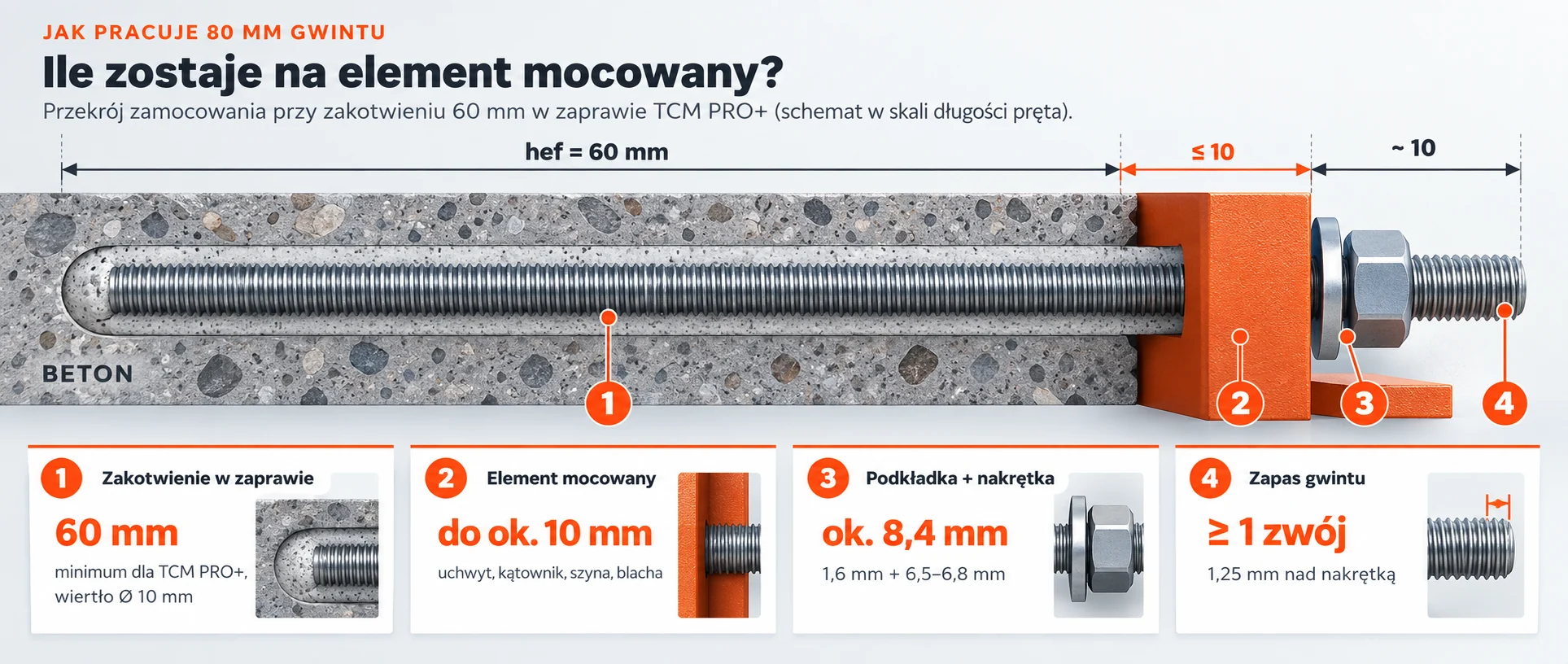

Ile gwintu zostaje nad betonem
Długość 80 mm dzieli się na zakotwienie, element mocowany, podkładkę i nakrętkę. Wartości orientacyjne – zawsze sprawdź je z rzeczywistą nakrętką i dokumentacją zaprawy.
| Zakotwienie hef | Nad podłożem | Element mocowany (orient.) |
|---|---|---|
| 60 mm (min. TCM PRO+) | ok. 20 mm | do ok. 10 mm |
| 64 mm | ok. 16 mm | do ok. 6 mm |
| 70 mm i więcej | ≤ 10 mm | za mało – wybierz pręt M8 × 110 |
| grubszy element | — | pręt M8 × 110 lub M8 × 150 |
Montaż pręta w kotwie chemicznej – krok po kroku
Powłoka i środowisko pracy
Ocynk galwaniczny ZN: cienka, równa powłoka cynku chroniąca stal w suchych pomieszczeniach – w ocenach ETA zapraw kotwiących stal ocynkowana galwanicznie jest zwykle dopuszczona do suchych warunków wewnętrznych.
Na zewnątrz i w wilgoci wybierz pręt w ocynku ogniowym HDG lub ze stali nierdzewnej A2. Nie łącz ocynku z miedzią ani stalą nierdzewną w wilgotnym środowisku (korozja galwaniczna).
Przechowywanie i transport
Przechowuj w suchym, zadaszonym miejscu, w oryginalnym opakowaniu – kondensacja wilgoci skraca życie powłoki galwanicznej.
Przed osadzeniem pręt musi być czysty i suchy, bez smaru i oleju – zanieczyszczenia osłabiają przyczepność żywicy.
Inne warianty pręta M8
9768808.8ZN · ten produktM8 × 80 HDG
9768808.8FZ · ocynk ogniowyM8 × 110 ZN
97681108.8ZN · dłuższyM8 × 150 ZN
97681508.8ZN · grube elementyM8 × 110 A2
9768110A2 · stal nierdzewna
HDG i A2 – na zewnątrz i w wilgoci. Dłuższy pręt wybierz, gdy element mocowany jest grubszy niż ok. 10 mm.
Akcesoria do montażu
Badania i certyfikaty
■ gwint metryczny M8 × 1,25
■ dane montażowe: ETA-23/0051 (TCM PRO+)
■ symbol 9768808.8ZN
Najczęściej zadawane pytania
Jaki element mogę przykręcić prętem M8 × 80?
Przy zakotwieniu 60 mm (minimum dla TCM PRO+) nad betonem zostaje ok. 20 mm gwintu. Po odjęciu nakrętki i podkładki zostaje miejsce na element o grubości do ok. 10 mm. Grubszy element wymaga pręta M8 × 110 lub M8 × 150.
Jakie wiertło do pręta M8?
Dla zaprawy TCM PRO+ – Ø 10 mm. Przy innej zaprawie średnicę otworu odczytaj z jej karty technicznej lub ETA.
Jakim momentem dokręcić nakrętkę?
Dla M8 w systemie TCM PRO+ moment montażowy wynosi 10 Nm. Dokręcaj dopiero po pełnym utwardzeniu zaprawy, kluczem dynamometrycznym.
Co jest w opakowaniu?
50 kompletów: pręt gwintowany M8 × 80 mm, nakrętka M8 i podkładka – wszystko w ocynku galwanicznym.
Czy mogę użyć tego pręta na zewnątrz?
Nie zalecamy. Ocynk galwaniczny jest przeznaczony do suchych wnętrz. Na zewnątrz wybierz wariant w ocynku ogniowym HDG lub ze stali nierdzewnej A2.
Co oznacza klasa 8.8?
Wytrzymałość na rozciąganie co najmniej 800 MPa i granica plastyczności co najmniej 640 MPa (80% z 800). Dla M8 daje to minimalną siłę zrywającą pręt ok. 29,2 kN – nośność całej kotwy zależy jednak także od zaprawy i podłoża.
Czy pręt nadaje się do muru?
Tak, jeśli zaprawa ma dopuszczenie do muru. W cegle drążonej i pustakach stosuje się tuleję siatkową – dane montażowe przyjmij z dokumentacji zaprawy.
