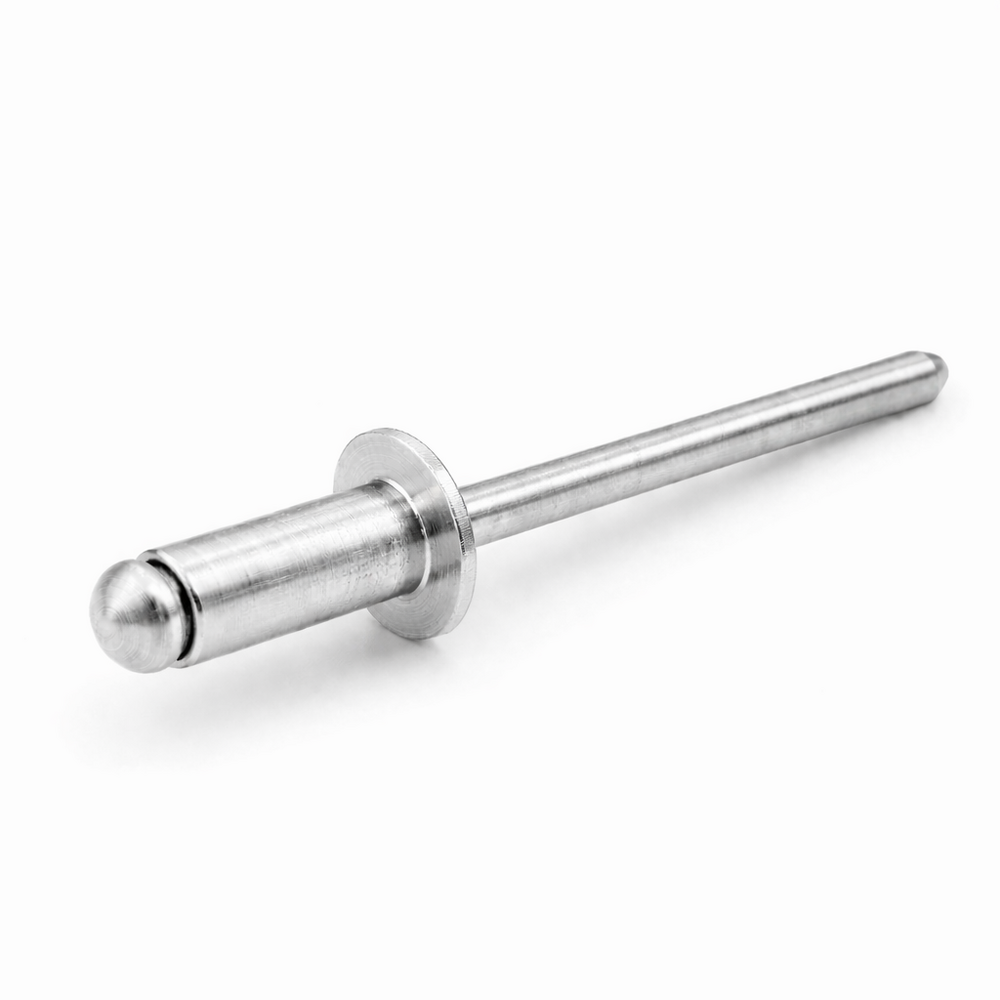

Model 6,4 × 35 mm dobrano do prac wymagających łba płaskiego i montażu jednostronnego. Prawidłowo wykonany otwór prowadzi korpus, a trzpień formuje zakuwkę po niewidocznej stronie.

DIN 7337 · ŁEB PŁASKIKORPUS ALUMINIOWYTRZPIEŃ STALOWYØ6,4 MM · 35 MM · ZACISK DO POTWIERDZENIA DLA PARTII SKLEPOWEJ

Najważniejsze korzyści

✓Lekki korpus aluminiowyCzęść pozostająca w złączu nie obciąża nadmiernie lekkiej konstrukcji.

✓Otwór o określonej średnicyDopasowany otwór stabilizuje korpus i pomaga zachować oś nitowania.

✓Estetyczna strona widocznaPrawidłowo osadzony łeb płaski przylega równo do powierzchni.

✓Płaska powierzchnia oparciaKołnierz równomiernie dociska materiał po stronie montażu.

Połączenie 6,4 × 35 mm dostępne od jednej strony

Dla tego rozmiaru kluczowe są otwór 6,50–6,60 mm, właściwa grubość pakietu i prostopadłe prowadzenie narzędzia. Zakres zacisku: do potwierdzenia dla partii sklepowej.

Zakres zastosowania

✓Grubsze panele, obudowy techniczne i większe profile.

✓Konstrukcje montażowe wymagające nitu o większej średnicy.

✓Połączenia jednostronne z kontrolą osiowości i średnicy otworu.

✓Zastosowania montażowe dobrane do rozmiaru 6,4 × 35 mm po sprawdzeniu grubości pakietu.

Kontrola procesu nitowania

Objaw	Możliwa przyczyna	Zalecane działanie
Nit obraca się w otworze	otwór jest zbyt duży lub nieregularny	wykonaj otwór 6,50–6,60 mm i usuń zadziory
Pakiet pozostaje luźny	grubość nie odpowiada zakresowi zacisku	sprawdź zakres: do potwierdzenia dla partii sklepowej
Trzpień zrywa się nieprawidłowo	zużyta końcówka albo niewłaściwe narzędzie	dobierz końcówkę do trzpienia Ø3,85 mm
Łeb układa się pod kątem	nitownica nie jest prowadzona w osi	dociśnij łeb i prowadź narzędzie prostopadle

Zalecana średnica otworu wynosi 6,50–6,60 mm. Zakres zacisku opisuje łączną grubość wszystkich elementów.

Prowadź nitownicę w osi nita 6,4 × 35 mm

Łączone elementy powinny przylegać, a otwory muszą być współosiowe i oczyszczone z zadziorów. Zakres zacisku: do potwierdzenia dla partii sklepowej.

Do pracy przydadzą się

Nity zrywalne DIN 7337 – pozostałe rozmiaryDOBIERZ ROZMIAR →Wiertło do otworu 6,50–6,60 mmDOBIERZ WIERTŁO →

Dokumentacja techniczna

Karta techniczna nita DIN 7337 6,4 × 35 mm: wymiary, rysunek i wskazówki montażowe.

POBIERZ KARTĘ TECHNICZNĄ →

Najczęściej zadawane pytania

Jak dobrać nit 6,4 × 35 mm do grubości całego pakietu?

Zakres zacisku tego wariantu wymaga potwierdzenia dla konkretnej partii sklepowej przed doborem do grubości pakietu.

Jaki otwór przygotować przed montażem nita 6,4 × 35 mm?

Zalecana średnica otworu wynosi 6,50–6,60 mm. Otwór powinien być okrągły, współosiowy i oczyszczony z zadziorów.

Jak prawidłowo ustawić nitownicę dla nita 6,4 × 35 mm?

Łeb należy docisnąć do powierzchni, a nitownicę prowadzić prostopadle do osi przygotowanego otworu.

Do jakich prac pasuje aluminiowo-stalowy nit 6,4 × 35 mm?

Wariant służy do trwałego łączenia blach, paneli, obudów i profili; aluminiowy korpus ogranicza masę połączenia.

Jak sprawdzić gotowe połączenie wykonane nitem 6,4 × 35 mm?

Łeb powinien równomiernie przylegać, elementy nie mogą się przemieszczać, a trzpień powinien zerwać się po uformowaniu zakuwki.

Jak dobrać końcówkę nitownicy do nita 6,4 × 35 mm?

Zastosuj końcówkę przeznaczoną do trzpienia Ø3,85 mm i sprawdź, czy szczęki chwytają go osiowo.

Dane techniczne

Marka

PAMAR

Symbol

73376.435AL/ST

Materiał

Korpus aluminiowy / trzpień stalowy

Zastosowanie

Blachy, profile, obudowy, osłony i lekkie konstrukcje; połączenia wykonywane od jednej strony

Ilość w opakowaniu

1000 szt.

Wymiar nominalny [mm]

6,4 × 35 mm

Mocowanie

Nitowanie jednostronne nitownicą do nitów zrywalnych

Konstrukcja

Nit zrywalny z łbem płaskim; korpus aluminiowy, trzpień stalowy

Warunki pracy

Otwór 6,50–6,60 mm; zakres zacisku do potwierdzenia dla partii sklepowej; montaż osiowy i prostopadły

Jakość

Zakres średnicy korpusu 6,25–6,48 mm; parametry katalogowe DIN 7337

Zalety

Szybki montaż od jednej strony, niewielka masa i estetyczne wykończenie

Norma

DIN 7337

Materiał trzpienia

Stal

Materiał Tulei

Aluminium

Kształt łba

Płaski

Średnica mm

6.4

Długość mm

35

Pliki do pobrania

Karta techniczna nita DIN 7337 6,4x35 AL/ST

Format: pdf

Pobierz
