NAKRĘTKA DIN 934 M24 KLASA 8 OCYNK GALWANICZNY
66,13 zł / opak.
53,76 zł / opak.
Nakrętka sześciokątna DIN 934 M24 klasy 8 – ocynk galwaniczny
Duża nakrętka sześciokątna M24 z gwintem zwykłym 3,0 mm do śrub i prętów gwintowanych klasy 8.8. Klucz 36 mm, wysokość 19 mm, stal klasy 8 z powłoką ocynku galwanicznego. Do konstrukcji stalowych, maszyn, kotwienia i połączeń montażowych. Opakowanie 50 szt.
Nakrętka DIN 934 M24 kl. 8 ZN – charakterystyka

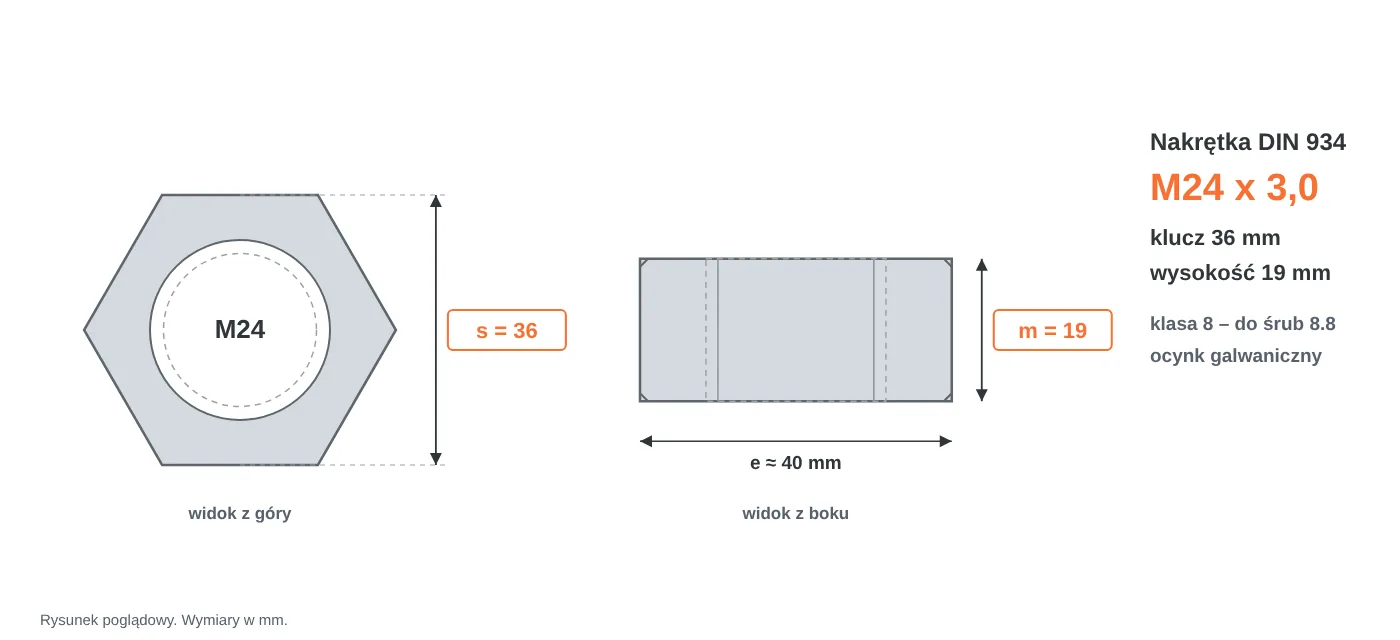

Nakrętka DIN 934 M24 to standardowa nakrętka sześciokątna do połączeń śrubowych o dużej średnicy. Ma gwint metryczny zwykły M24 o skoku 3,0 mm, rozmiar klucza 36 mm i wysokość 19 mm.
Klasa wytrzymałości 8 oznacza, że nakrętka jest dobrana do śrub klasy 8.8 – najczęściej stosowanych w konstrukcjach stalowych i budowie maszyn. Para śruba 8.8 + nakrętka 8 pozwala wykorzystać nośność śruby bez ryzyka zerwania gwintu nakrętki.
Ocynk galwaniczny to cienka, srebrzysta powłoka cynku, która chroni stal przed korozją w pomieszczeniach i miejscach zadaszonych. Nie zmienia wymiarów gwintu, dlatego nakrętka pasuje do śrub ocynkowanych galwanicznie i bez powłoki.
Przy M24 wymiar ma znaczenie praktyczne: do montażu potrzebny jest klucz 36 mm, a w połączeniu warto zostawić 1–2 zwoje gwintu śruby ponad nakrętką. Pod nakrętkę stosuje się podkładkę M24, która rozkłada nacisk na większą powierzchnię.
Zalety nakrętki DIN 934 M24 kl. 8
Para do śrub i prętów 8.8.
Metryczny zwykły, prawy.
Standardowy rozmiar narzędzi.
Ochrona przed korozją we wnętrzach.
Pełna nośność połączenia.
Na budowę i do warsztatu.
Zastosowanie nakrętki M24 klasy 8
połączenia belek, słupów, kratownic
mocowanie podzespołów i ram
z prętami gwintowanymi M24 8.8
połączenia montażowe
wymiana zużytych nakrętek
mocowanie na śrubach kotwowych
W skrócie
Dobór nakrętki do śruby M24
Klasa nakrętki powinna odpowiadać klasie śruby.
Parametry – nakrętka din 934 m24 kl. 8 zn
Wymiary według DIN 934 dla M24. Masa orientacyjna.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Norma | DIN 934 | odpowiednik wymiarowy ISO 4032 – patrz FAQ |
| Gwint | M24 x 3,0 | metryczny zwykły, prawy |
| Rozmiar klucza s | 36 mm | |
| Wysokość m | 19 mm | |
| Średnica po narożach e | ok. 40 mm | |
| Klasa wytrzymałości | 8 | do śrub klasy 8.8 |
| Materiał | stal | |
| Powłoka | ocynk galwaniczny | srebrzysty, do wnętrz |
| Masa | ok. 80 g / szt. | orientacyjnie |
| Opakowanie | 50 szt. |
Która nakrętka M24 do jakiego połączenia
Nakrętki M24 w ofercie e-Pamar.
| Zadanie | Połączenie | Uwagi |
|---|---|---|
| Śruba lub pręt 8.8, wnętrza | DIN 934 M24 kl. 8 ocynk – ten produkt | klucz 36 mm |
| Mniej obciążone połączenia | DIN 934 M24 kl. 6 ocynk | do śrub 4.6–5.8 |
| Zabezpieczenie przed odkręceniem | DIN 985 M24 z wkładką | samokontrująca |
| Mało miejsca na wysokość, kontra | DIN 439 M24 niska | jako przeciwnakrętka |
| Przedłużanie prętów M24 | DIN 6334 M24x72 | łącznik prętów |
| Wilgoć, zewnątrz, chemia | DIN 934 M24 A2 | stal nierdzewna |
Montaż nakrętki M24 – krok po kroku
Bezpieczeństwo pracy
Zagrożenia: duży moment przy dokręcaniu M24 – ryzyko zsunięcia klucza; ostre krawędzie elementów stalowych.
Środki ostrożności: używaj klucza oczkowego lub nasadki 36 mm; pracuj w stabilnej pozycji; nie przedłużaj klucza rurą.
Środki ochrony: rękawice robocze, okulary ochronne przy pracy kluczem udarowym.
Przechowywanie i transport
Przechowuj w suchym miejscu, w oryginalnym opakowaniu.
Chroń przed wilgocią – ocynk galwaniczny jest cienki.
Nie mieszaj z nakrętkami innych klas.
Inne nakrętki M24
ten produktDIN 934 M24 kl. 6 ZN
niższa klasaDIN 934 M24 kl. 8 bez pokrycia
bez powłokiDIN 934 M24 A2
nierdzewnaDIN 985 M24 kl. 10 ZN
samokontrująca
Dobierz klasę i powłokę nakrętki do śruby i warunków pracy.
Przyda się do połączenia M24
Karta techniczna – nakrętka din 934 m24 kl. 8 zn
Dokumenty i dane
■ gwint: M24 x 3,0
■ klucz: 36 mm, wysokość 19 mm
■ klasa 8, ocynk galwaniczny
Najczęściej zadawane pytania – nakrętka DIN 934 M24 kl. 8
Jaki klucz pasuje do nakrętki M24 DIN 934?▼
Klucz 36 mm – płaski, oczkowy lub nasadowy. Przy dokręcaniu dużym momentem używaj nasadki lub klucza oczkowego, które obejmują wszystkie sześć ścianek.
Do jakiej śruby pasuje nakrętka M24 klasy 8?▼
Do śrub i prętów gwintowanych M24 z gwintem zwykłym o skoku 3,0 mm, w klasie wytrzymałości do 8.8 – np. śrub DIN 931 i DIN 933 M24 8.8 oraz prętów DIN 976 M24 8.8.
Czy nakrętkę klasy 8 można stosować ze śrubą 10.9?▼
Nie zaleca się tego. Do śrub klasy 10.9 dobiera się nakrętki klasy 10 – nakrętka o niższej klasie może zostać zerwana z gwintu przed osiągnięciem pełnej siły w śrubie.
Czym różni się DIN 934 M24 od ISO 4032 M24?▼
Rozmiarem klucza nie – obie mają 36 mm. Różnią się wysokością: nakrętka DIN 934 M24 ma 19 mm, a ISO 4032 M24 – 21,5 mm. W większości połączeń są zamienne.
Czy ocynkowana galwanicznie nakrętka M24 nadaje się na zewnątrz?▼
Ocynk galwaniczny jest cienki i przeznaczony głównie do wnętrz lub miejsc zadaszonych. Na zewnątrz, przy stałym kontakcie z wilgocią, lepiej sprawdzają się elementy ocynkowane ogniowo lub nierdzewne A2.
Czy mogę nakręcić tę nakrętkę na śrubę ocynkowaną ogniowo?▼
Zwykle nie. Śruby ocynkowane ogniowo mają grubą powłokę na gwincie i współpracują z nakrętkami o powiększonym gwincie, także ocynkowanymi ogniowo. Nakrętka galwaniczna będzie zbyt ciasna.
Ile gwintu śruby powinno wystawać za nakrętkę M24?▼
Przyjmuje się, że koniec śruby powinien wystawać co najmniej 1–2 zwoje (3–6 mm) poza nakrętkę. Wtedy cała wysokość nakrętki pracuje na gwincie.
Jaką podkładkę dobrać do nakrętki M24?▼
Podkładkę płaską M24 (np. DIN 125, otwór 25 mm, średnica zewnętrzna 44 mm). Rozkłada nacisk nakrętki i chroni powierzchnię elementu przy dokręcaniu.
