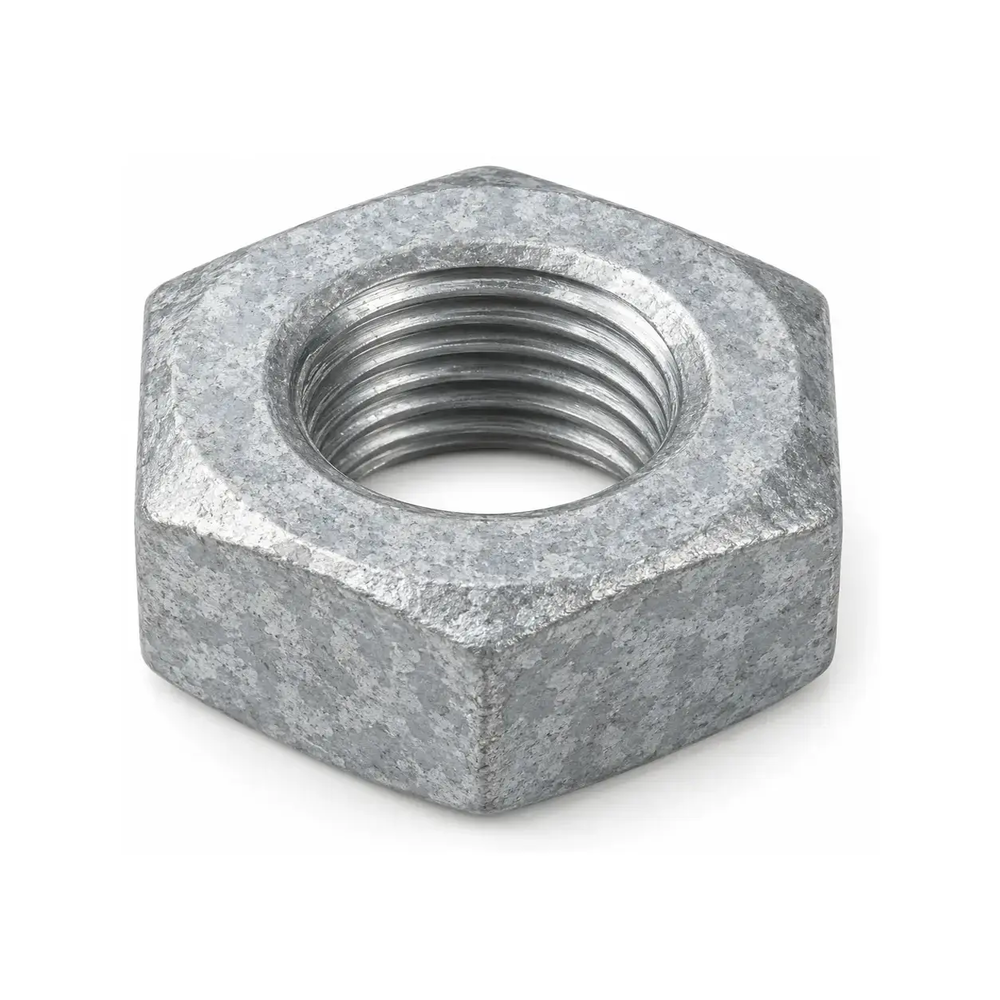

NAKRĘTKA DIN 934 M10 KL.8 OCYNK OGNIOWY - HDG
/ opak.
/ opak.
Nakrętka M10 do połączeń ocynkowanych ogniowo na zewnątrz
Nakrętka sześciokątna M10 wg DIN 934, klasa 8, z ocynkiem ogniowym HDG: gwint M10 × 1,5, klucz 17 mm, wysokość 8 mm. Do śrub i prętów gwintowanych M10 ocynkowanych ogniowo, na zewnątrz. Opakowanie: 200 szt.

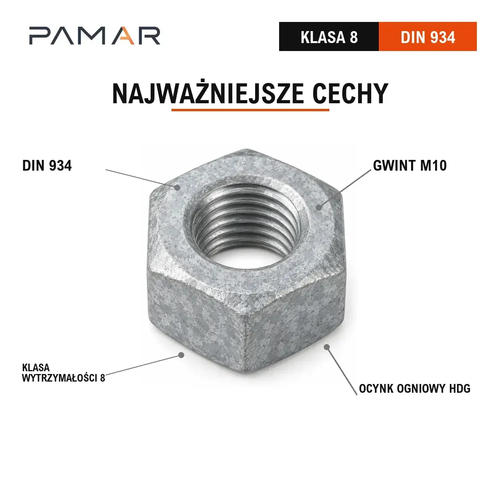

Nakrętka DIN 934 M10 kl. 8 ocynk ogniowy – charakterystyka

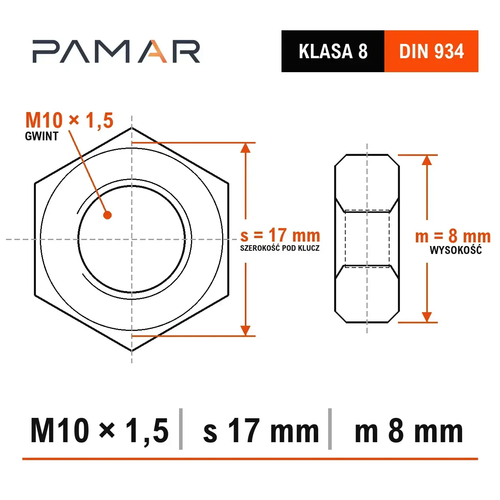

Nakrętka sześciokątna DIN 934 M10 ma gwint metryczny zwykły M10 × 1,5, rozmiar pod klucz 17 mm, wysokość 8 mm i średnicę po narożach min. 18,9 mm. Klasa własności 8 wg PN-EN ISO 898-2 – do śrub klasy 8.8 i niższych. Uwaga: ISO 4032 dla M10 przewiduje inny rozmiar (klucz 16 mm, wysokość 8,4 mm) – ta nakrętka jest wykonana wg DIN 934.

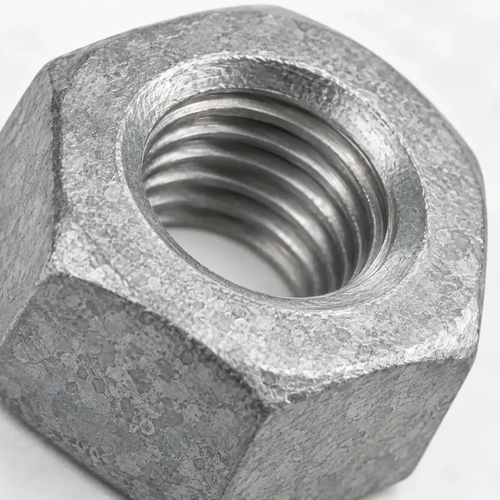

Gwint nakrętek ocynkowanych ogniowo nacina się z naddatkiem na grubą powłokę cynkową śruby (PN-EN ISO 10684). Dlatego nakrętka HDG M10 pasuje do śrub i prętów gwintowanych M10 ocynkowanych ogniowo – na śrubie bez powłoki lub z ocynkiem galwanicznym będzie miała luz.
Materiał: stal węglowa, klasa 8, ocynk ogniowy HDG. 1000 sztuk waży ok. 9,84 kg (bez powłoki). Otwór przejściowy pod śrubę M10: Ø 11 mm (ISO 273). Opakowanie: 200 szt.
Ocynk ogniowy powstaje przez zanurzenie nakrętki w stopionym cynku (PN-EN ISO 10684, PN-EN ISO 1461). Powłoka jest wielokrotnie grubsza od ocynku galwanicznego, dlatego nakrętka nadaje się na zewnątrz – na deszcz, wilgoć i zmienne temperatury.
Zalety nakrętki M10 z ocynkiem ogniowym
Wysokość 8 mm wg DIN 934.
Śruba, nakrętka i podkładka HDG korodują równo wolno.
Ok. 1,97 kg w opakowaniu.
Gruba powłoka zanurzeniowa – do pracy na zewnątrz.
Do śrub 8.8 i niższych klas.
Pasuje na śrubę M10 ocynkowaną ogniowo.
Zastosowanie nakrętki DIN 934 M10 HDG

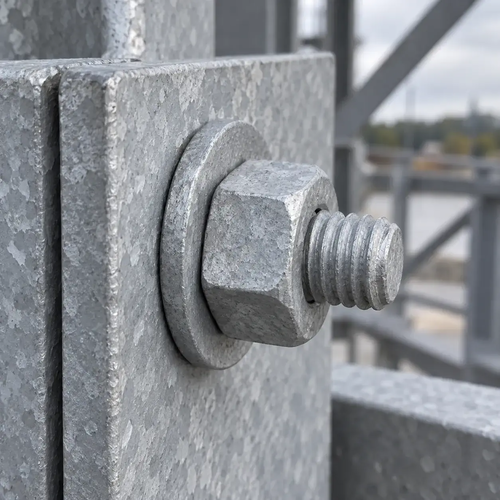

słupki, przęsła, zawiasy
połączenia drewna ze stalą
profile ocynkowane ogniowo
maszyny, zagrody, przyczepy
W skrócie
Montaż nakrętki M10
Kolejność składania połączenia z nakrętką M10 HDG.
Parametry techniczne nakrętki DIN 934 M10 HDG
Wymiary wg DIN 934; klasa 8 wg PN-EN ISO 898-2; nakrętki ocynkowane ogniowo wg PN-EN ISO 10684; masa orientacyjna; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M10 × 1,5 | metryczny zwykły, z naddatkiem na powłokę |
| Norma | DIN 934 | odpowiednik PN-EN ISO 4032 (inne wymiary) |
| Klasa własności | 8 | PN-EN ISO 898-2 |
| Rozmiar pod klucz S | 17 mm | nominalny |
| Wysokość m | 8 mm | max |
| Średnica po narożach e | 18,9 mm | min. |
| Powłoka | ocynk ogniowy HDG | zanurzeniowy, PN-EN ISO 10684 |
| Do śrub klasy | 8.8 i niższych | ocynkowanych ogniowo |
| Masa 1000 szt. | ok. 9,84 kg | bez powłoki, orientacyjnie |
| Opakowanie | 200 szt. | ok. 1,97 kg |
| Otwór przejściowy | Ø 11 mm | pod śrubę M10, ISO 273 |
Którą nakrętkę M10 wybrać?
Porównanie wykonań nakrętek DIN 934 w ofercie.
| Wykonanie | Łącz z | Gdzie stosować |
|---|---|---|
| kl. 8 ocynk ogniowy HDG | śrubami i prętami HDG | na zewnątrz, konstrukcje ocynkowane ogniowo |
| kl. 8 ocynk galwaniczny | śrubami 8.8 ocynkowanymi | suche wnętrza |
| stal nierdzewna A2 | śrubami A2 | wilgoć, przemysł spożywczy |
Jak zamontować nakrętkę M10 HDG – krok po kroku
Powłoka i środowisko pracy
Ocynk ogniowy HDG: Matowa, szara powłoka cynkowa nakładana metodą zanurzeniową chroni nakrętkę przez długie lata na otwartym powietrzu. To właściwy wybór do konstrukcji ocynkowanych ogniowo – śruba, nakrętka i podkładka mają wtedy tę samą trwałość.
Łączenie materiałów: śrubę, nakrętkę i podkładkę dobieraj w tym samym wykonaniu – ocynk ogniowy z ocynkiem ogniowym.
Przechowywanie i transport
Przechowuj w suchym, przewiewnym miejscu – wilgoć w zamkniętym opakowaniu powoduje biały nalot na cynku.
Chroń gwint przed zanieczyszczeniem i uderzeniami – naddatek na powłokę nie zostawia miejsca na zabrudzenia.
Nakrętka M10 w innych wykonaniach
934108.8FZ · ten produktM10 kl. 8 ocynk galwaniczny
934108ZN · suche wnętrzaM10 kl. 8 bez pokrycia
934108 · wnętrza, połączenia malowaneM10 kl. 6 ocynk galwaniczny
934106ZN · suche wnętrza, śruby do 6.8M10 stal nierdzewna A2
93410A2 · wilgoć i chemia
HDG – na zewnątrz ze śrubami HDG; ocynk galwaniczny – suche wnętrza; A2 – wilgoć i chemia.
Pasujące podkładki, pręty i rozmiary
Karta techniczna nakrętki DIN 934 M10 HDG
Badania i certyfikaty
■ PN-EN ISO 898-2 – klasa 8
■ PN-EN ISO 10684 – ocynk ogniowy elementów złącznych
■ symbol 934108.8FZ
Najczęściej zadawane pytania o nakrętce DIN 934 M10 HDG
Jakie wymiary ma nakrętka DIN 934 M10 HDG?▼
Gwint M10 × 1,5, rozmiar pod klucz 17 mm, wysokość 8 mm, średnica po narożach min. 18,9 mm (DIN 934). Wg ISO 4032 ten rozmiar ma klucz 16 mm – sprawdź klucz przed montażem.
Czy nakrętka HDG M10 pasuje na zwykłą śrubę M10?▼
Gwint nakrętki HDG jest nacięty z naddatkiem na powłokę cynkową śruby (PN-EN ISO 10684). Dobierz śrubę lub pręt gwintowany M10 ocynkowany ogniowo, klasy 8.8 lub niższej. Na śrubie bez powłoki albo z ocynkiem galwanicznym nakrętka będzie miała wyczuwalny luz.
Do jakiej klasy śrub jest nakrętka M10 klasy 8?▼
Klasa 8 wg PN-EN ISO 898-2 pasuje do śrub klasy 8.8 oraz niższych (4.6, 4.8, 5.6, 5.8, 6.8). Do śrub 10.9 potrzebna jest nakrętka klasy 10.
Jaki klucz pasuje do nakrętki M10 HDG?▼
Klucz 17 mm – płaski, oczkowy lub nasadka 6-kątna. Powłoka ogniowa jest grubsza, więc używaj klucza dobrze dopasowanego, który nie zedrze cynku z naroży.
Dlaczego nakrętka M10 HDG jest matowa i szara?▼
Ocynk ogniowy nakłada się przez zanurzenie w stopionym cynku – powłoka jest wielokrotnie grubsza, matowa i szara, przeznaczona na zewnątrz. Ocynk galwaniczny jest cienki i błyszczący, do suchych wnętrz.
Ile sztuk jest w opakowaniu?▼
Opakowanie zawiera 200 szt. nakrętek M10 – to ok. 1,97 kg.
Jaką podkładkę dać pod nakrętkę M10 HDG?▼
Podkładkę DIN 125 M10 z ocynkiem ogniowym – link znajdziesz w sekcji akcesoriów. Nie łącz elementów HDG ze stalą nierdzewną ani z ocynkiem galwanicznym.
