Nakrętki kołpakowe DIN 1587
DIN 1587 – wymiary według normy
Wymiary nominalne wg DIN 1587, w mm.
| Gwint | Klucz s | Wysokość całkowita h |
|---|---|---|
| M3 | 5,5 | 7 |
| M4 | 7 | 8 |
| M5 | 8 | 10 |
| M6 | 10 | 12 |
| M8 | 13 | 15 |
| M10 | 17 | 18 |
| M12 | 19 | 22 |
| M14 | 22 | 25 |
| M16 | 24 | 28 |
| M20 | 30 | 34 |
Jak dobrać długość śruby? Gwint w kołpaku jest nieprzelotowy, więc śruba lub pręt nie może wystawać za daleko – koniec gwintu musi zmieścić się w nakrętce, inaczej oprze się o kopułkę, zanim połączenie zostanie dociągnięte.
Nakrętki kołpakowe DIN 1587 M3
Nakrętki kołpakowe DIN 1587 M4

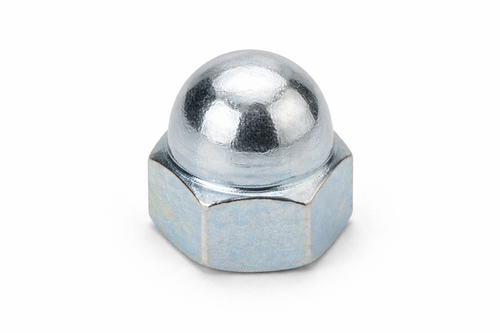

Nakrętki kołpakowe DIN 1587 M5
Nakrętki kołpakowe DIN 1587 M6
Nakrętki kołpakowe DIN 1587 M8
Nakrętki kołpakowe DIN 1587 M10
Nakrętki kołpakowe DIN 1587 M12
Nakrętki kołpakowe DIN 1587 M14

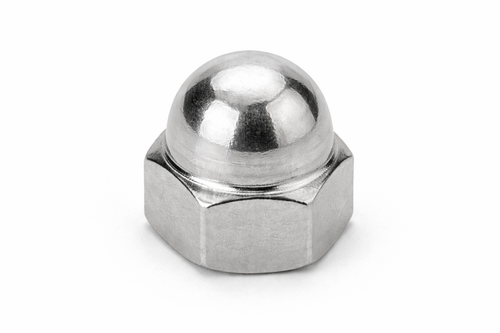

Nakrętki kołpakowe DIN 1587 M16
Nakrętki kołpakowe DIN 1587 M20
Powiązane wpisy
PAMAR · NAKRĘTKI DIN 1587
Nakrętki kołpakowe DIN 1587
Wysoka nakrętka z zaokrągloną kopułką, która zakrywa koniec śruby lub pręta. Chroni gwint przed uszkodzeniem i zabrudzeniem, a użytkownika – przed skaleczeniem o ostry koniec.
ZAKRYTY GWINTESTETYCZNE WYKOŃCZENIEOCYNK · A2M3–M20
Wybierz średnicę nakrętki kołpakowej DIN 1587
Każda średnica ma osobną stronę z wymiarami, wykonaniami i pasującymi elementami połączenia.
M3A2M4ocynk · A2M5ocynk · A2M6ocynk · A2M8ocynk · A2M10A2M12ocynk · A2M14ocynkM16ocynk · A2M20ocynk · A2
Dostępne wykonania
Konkretny rozmiar wybierzesz z listy produktów powyżej.
| Wykonanie | Rozmiary |
|---|---|
| stal nierdzewna A2 – na zewnątrz i w wilgoci | M3–M20 |
| stal ocynkowana galwanicznie | M4–M20 |
Kiedy wybrać tę nakrętkę?
BEZPIECZEŃSTWOBez ostrych końcówPlace zabaw, meble, balustrady i miejsca, o które można się zaczepić.
WYGLĄDWidoczne połączeniaZaokrąglona kopułka estetycznie kończy śrubę.
OCHRONA GWINTUBez korozji i bruduZakryty koniec gwintu nie zbiera wilgoci i nie ulega uszkodzeniu.
STAL A2Na zewnątrzNierdzewne wykonanie do balustrad, okuć i elewacji.
Jak dobrać nakrętkę?
01Dobierz gwintŚrednica i skok gwintu nakrętki muszą odpowiadać śrubie – np. śruba M10 wymaga nakrętki M10.
02Sprawdź długość śrubyKoniec śruby nie może opierać się o kopułkę – wtedy nakrętka nie dociśnie połączenia.
03Wybierz materiałOcynk do wnętrz, ocynk ogniowy HDG i stal A2 na zewnątrz – zawsze ten sam co śruba.
04Użyj podkładkiPod kołpakową zastosuj podkładkę płaską – chroni powierzchnię.
Porównaj z
DIN
934Nakrętki sześciokątne DIN 934standardowa nakrętka M3–M64ZOBACZ NAKRĘTKI →DIN
985Nakrętki samokontrujące DIN 985z pierścieniem – przy drganiachZOBACZ NAKRĘTKI →DIN
6923Nakrętki z kołnierzem DIN 6923kołnierz zamiast podkładkiZOBACZ NAKRĘTKI →
934Nakrętki sześciokątne DIN 934standardowa nakrętka M3–M64ZOBACZ NAKRĘTKI →DIN
985Nakrętki samokontrujące DIN 985z pierścieniem – przy drganiachZOBACZ NAKRĘTKI →DIN
6923Nakrętki z kołnierzem DIN 6923kołnierz zamiast podkładkiZOBACZ NAKRĘTKI →
Skompletuj połączenie
DIN
933Śruby sześciokątne DIN 933gwint na całej długościZOBACZ ŚRUBY →DIN
125Podkładki okrągłe DIN 125rozkładają nacisk pod łbem i nakrętkąZOBACZ PODKŁADKI →DIN
127Podkładki sprężyste DIN 127ograniczają samoodkręcanieZOBACZ PODKŁADKI →
933Śruby sześciokątne DIN 933gwint na całej długościZOBACZ ŚRUBY →DIN
125Podkładki okrągłe DIN 125rozkładają nacisk pod łbem i nakrętkąZOBACZ PODKŁADKI →DIN
127Podkładki sprężyste DIN 127ograniczają samoodkręcanieZOBACZ PODKŁADKI →
Pytania o nakrętki kołpakowe DIN 1587
Do czego służy nakrętka kołpakowa?Zakrywa koniec śruby lub pręta gwintowanego. Chroni gwint przed uszkodzeniem i korozją, a ludzi przed skaleczeniem o ostry koniec – w balustradach, meblach, maszynach i na placach zabaw.
Jak dobrać długość śruby pod nakrętkę kołpakową?Koniec śruby nie może dotknąć dna kołpaka, bo nakrętka nie dociśnie wtedy połączenia. Dobierz śrubę tak, aby po dokręceniu zostawała niewielka rezerwa gwintu w nakrętce.
Stal nierdzewna A2 czy ocynk?Stal nierdzewna A2 – na zewnątrz, w wilgoci i tam, gdzie liczy się wygląd, np. w balustradach. Stal ocynkowana galwanicznie – we wnętrzach i suchych miejscach.
Jaki klucz pasuje do nakrętki DIN 1587?M6 – 10 mm, M8 – 13 mm, M10 – 17 mm, M12 – 19 mm, M16 – 24 mm, M20 – 30 mm.
Czy nakrętką kołpakową zakończę pręt gwintowany?Tak. Nakrętka kołpakowa estetycznie zamyka widoczny koniec pręta gwintowanego, np. w podwieszeniach i balustradach.
Jakie rozmiary nakrętek kołpakowych są dostępne?Stal nierdzewna A2 od M3 do M20 i stal ocynkowana od M4 do M20. Cenę podajemy za 100 szt.
Ocynk, A2 czy śruba czerniona?Ten sam materiał dobierz dla śruby, nakrętki i podkładki – sprawdź w poradniku Pamar.
