Wkręty samowiercące DIN 7504 K, M, O czy T? Jak dobrać łeb, średnicę i grubość blachy
Samowiert łączy wiertło i wkręt w jednym – wierci, gwintuje i dokręca bez nawiercania. Żeby połączenie było mocne, trzeba dobrać rodzaj łba, średnicę i zdolność wiercenia do grubości blachy.
DIN 7504 K (łeb sześciokątny) wybierz do mocnego montażu nasadką w profilach i konstrukcjach, M (walcowy wypukły, czyli soczewkowy) do osłon i obudów, O (stożkowy), gdy łeb ma się schować w materiale, a T (podkładkowy), gdy potrzebny jest szeroki docisk cienkiej blachy. Średnicę dobierz tak, by zdolność wiercenia obejmowała łączną grubość blach.

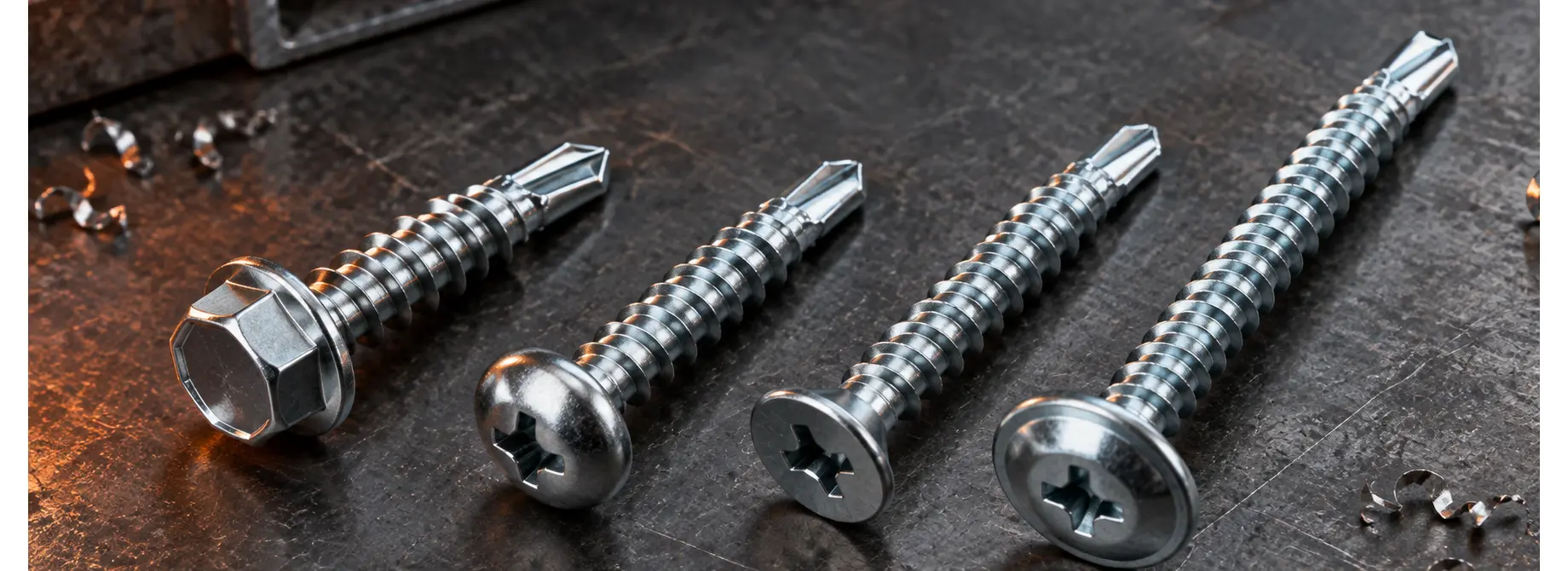

Czym różnią się DIN 7504 K, M, O i T?
DIN 7504 K
Łeb sześciokątny z kołnierzem. Mocny docisk i pewne prowadzenie nasadką – bit się nie wyślizguje.
DIN 7504 M
Łeb walcowy wypukły (soczewkowy, półokrągły; zapis też 7504M) z gniazdem krzyżowym. Do osłon, obudów, listew i elementów serwisowych.
DIN 7504 O
Łeb stożkowy. Do prowadnic i powierzchni, na których nic nie może wystawać.
DIN 7504 T
Szeroki łeb podkładkowy rozkłada docisk na większej powierzchni i mniej odkształca blachę.
Tabela doboru wkrętów samowiercących
| Typ | Rodzaj łba | Najlepsze zastosowanie | Na co uważać |
|---|---|---|---|
| DIN 7504 K | sześciokątny | profile stalowe, konstrukcje, obróbki blacharskie | nie przekręć gwintu w cienkiej blasze |
| DIN 7504 M | walcowy wypukły | obudowy, osłony, listwy, elementy serwisowe | dopasowany, niezużyty bit |
| DIN 7504 O | stożkowy | prowadnice, powierzchnie bez wystającego łba | cienka blacha może wymagać fazowania |
| DIN 7504 T | wypukły podkładkowy | cienkie arkusze, szeroki docisk | zbyt duży moment odkształci element |
Jaką grubość blachy przewierci samowiert?
Orientacyjna zdolność wiercenia wkrętów DIN 7504 w stali – łączna grubość wszystkich blach. Dokładną wartość sprawdź w opisie produktu.
| Średnica wkrętu | Zdolność wiercenia | Zalecane obroty | Bit (M, O, T) | Zobacz w sklepie |
|---|---|---|---|---|
| 2,9 mm | 0,7–1,9 mm | do ok. 2500 obr/min | PH1 | – |
| 3,5 mm | 0,7–2,25 mm | do ok. 2500 obr/min | PH2 | K · M · O |
| 3,9 mm | 0,7–2,4 mm | do ok. 2500 obr/min | PH2 | M · O |
| 4,2 mm | 1,75–3,0 mm | do ok. 2000 obr/min | PH2 | K · M · O · T |
| 4,8 mm | 1,75–4,4 mm | do ok. 1800 obr/min | PH2 | K · M · O |
| 5,5 mm | 1,75–5,25 mm | do ok. 1500 obr/min | PH3 | K · M · O |
| 6,3 mm | 2,0–6,0 mm | do ok. 1500 obr/min | PH3 | K · M · O |
Dolna wartość to minimalna grubość, w której gwint dobrze się trzyma. Przy stali nierdzewnej i twardszych materiałach zdolność wiercenia jest mniejsza.
Jak dobrać długość wkrętu?
łączna grubość mocowanych elementów + blachy nośnej.
gwint musi wejść w materiał dopiero po przewierceniu wszystkich warstw.
za długi wkręt nie wzmacnia połączenia, może kolidować z elementami.
do sposobu docisku i wyglądu połączenia – patrz tabela doboru.
Wkręcasz w stalowe wzmocnienie okna PCV? Jak policzyć długość z okuciem, ścianką PCV i kształtownikiem, pokazujemy w poradniku Wkręty do okien PCV: okuciowe, do wzmocnień i naprawcze
Ocynk czy stal nierdzewna A2?
| Wykonanie | Gdzie | Uwagi |
|---|---|---|
| Ocynk | wnętrza, warsztat, osłonięte konstrukcje | najtańszy; na zewnątrz cienka powłoka szybko się zużywa |
| Stal nierdzewna A2 | wilgoć, zewnątrz, blachy nierdzewne | część wiercąca bywa hartowana ze stali węglowej – sprawdź opis |
| Do aluminium | blachy i profile aluminiowe | lepiej A2 niż ocynk – mniejsze ryzyko korozji kontaktowej |
Więcej o doborze wykonania przeczytasz w poradniku Śruby ocynkowane, nierdzewne A2/A4 czy czernione?
Montaż samowiertu krok po kroku
Samowiert nie wierci albo nie trzyma? Przyczyny i rozwiązania
| Objaw | Przyczyna | Rozwiązanie |
|---|---|---|
| Nie przewierca blachy | materiał grubszy niż zdolność wiercenia | większa średnica lub nawiercenie |
| Końcówka sinieje | za wysokie obroty, za mały docisk | zmniejsz obroty, dociśnij równo |
| Wkręt ucieka w bok | ustawiony pod kątem | trzymaj wkrętarkę prostopadle |
| Gwint się przekręca | za cienka blacha lub za duży moment | sprzęgło wkrętarki, mniejsza średnica |
| Blacha się wygina | za mały łeb, za duży moment | DIN 7504 T z łbem podkładkowym |
| Wkręt się łamie | bicie uchwytu, zbyt twardy materiał | sprawdź uchwyt, dobierz wkręt do stali |
Najczęstsze pytania klientów
Czy przed montażem trzeba wykonać otwór?▼
Zwykle nie. Otwór jest potrzebny, gdy łączna grubość lub twardość materiału przekracza zdolność wiercenia wkrętu.
Który wkręt najmniej odkształca cienką blachę?▼
DIN 7504 T z szerokim łbem podkładkowym – pod warunkiem kontrolowania momentu dokręcania.
Czy DIN 7504 O sam wykona zagłębienie?▼
Nie zawsze. W bardzo cienkiej blasze łeb stożkowy może ją odkształcić zamiast się zlicować – lepiej wykonać fazowanie.
Jaki wkręt samowiercący do blachy 3 mm?▼
Łączna grubość 3 mm mieści się w zakresie wkrętów 4,8 mm (1,75–4,4 mm). Przy grubszym pakiecie wybierz 5,5 lub 6,3 mm.
Jakie obroty ustawić przy wkręcaniu samowiertów?▼
Zwykle 1500–2500 obr/min – im większa średnica, tym niżej. Najwygodniej pracuje się wkrętarką z regulacją obrotów i sprzęgłem.
Czy samowiert można użyć ponownie?▼
Nie jest to zalecane w odpowiedzialnych połączeniach. Końcówka może być zużyta, a ponowne wkręcenie nie da pewnego gwintu.
