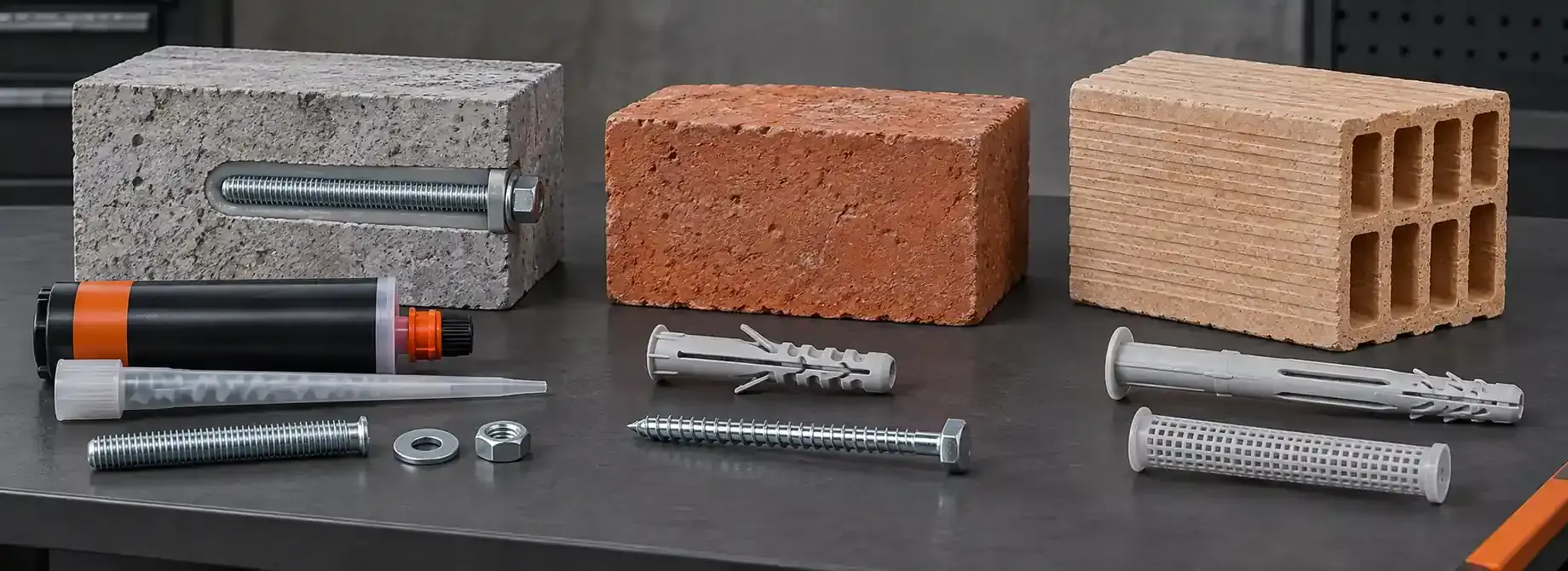

Kotwa chemiczna, kołek czy dybel? Jak dobrać mocowanie do betonu, cegły i pustaka
Najlepsze mocowanie nie jest po prostu „najmocniejsze”. Musi pasować do podłoża, obciążenia i sposobu pracy elementu. Ten sam kołek może pewnie trzymać w betonie, a w pustaku obracać się lub wyrwać razem z fragmentem ściany.
Do lekkich i średnich mocowań w pełnym, stabilnym podłożu zwykle wystarcza właściwie dobrany kołek rozporowy. Przez warstwę mocowaną (ościeżnica, rama, łata) stosuje się dybel ramowy. Kotwę chemiczną rozważa się przy większych obciążeniach, małej odległości od krawędzi, słabszym podłożu albo wtedy, gdy rozpieranie mogłoby uszkodzić materiał. W pustakach system chemiczny wymaga zazwyczaj tulei siatkowej.
Kołek, dybel czy kotwa chemiczna – czym się różnią?
Kołek rozporowy
Podczas wkręcania rozszerza się i dociska do ścian otworu. Szybki w montażu, dobry do wielu typowych prac w pełnych podłożach.
Dybel ramowy
Długi korpus przechodzi przez mocowany element i kotwi się głębiej. Stosowany m.in. przy ościeżnicach, ramach i łatach montażowych.
Kotwa chemiczna
Żywica łączy pręt z podłożem bez typowej siły rozpierającej. O skuteczności decyduje cały system i bardzo dokładny montaż.
| Cecha | Kołek rozporowy | Dybel ramowy | Kotwa chemiczna |
|---|---|---|---|
| Zasada działania | rozpieranie w otworze | rozpieranie w głębi podłoża, montaż przez element | klejenie – żywica wiąże pręt z podłożem |
| Obciążenia | lekkie–średnie | średnie | duże, także konstrukcyjne |
| Blisko krawędzi | ryzyko wykruszenia | ostrożnie | najlepszy wybór – brak rozporu |
| Podłoża z pustkami | tylko kołki do pustaków | wybrane modele | z tuleją siatkową, jeśli system dopuszcza |
| Czas do obciążenia | od razu | od razu | po utwardzeniu (min.–godz.) |
| Wymagana precyzja | czyszczenie otworu | ||
| Typowe zastosowania | półki, uchwyty, lekkie instalacje | ościeżnice, ramy okienne, łaty | balustrady, konstrukcje stalowe, maszyny, markizy |
Jakie mocowanie do betonu, cegły i pustaka? Tabela wyboru
Znajdź swoje podłoże i zastosowanie – w drugiej kolumnie masz najczęstszy wybór.
| Podłoże i zastosowanie | Najczęstszy wybór | Na co uważać |
|---|---|---|
| Beton – półka, uchwyt, lekka instalacja | kołek rozporowy dobrany do obciążenia | nie trafiaj w osłabioną krawędź; średnica wiertła = średnica kołka |
| Beton – ciężka konstrukcja, duże obciążenie | certyfikowana kotwa chemiczna lub mechaniczna | parametry z dokumentacji systemu (ETA) i projektu połączenia |
| Cegła pełna | kołek uniwersalny, dybel ramowy lub kotwa chemiczna | sprawdź stan cegły, zachowaj odległość od krawędzi i spoin |
| Cegła dziurawka, pustak ceramiczny | kołek do podłoży z pustkami lub kotwa chemiczna + tuleja siatkowa | bez tulei żywica spłynie do komór zamiast utworzyć zakotwienie |
| Gazobeton (beton komórkowy) | specjalny kołek do betonu komórkowego | zwykły krótki kołek wykruszy miękkie podłoże |
| Rama, ościeżnica, łata – przez element | długi dybel ramowy | strefa rozporu musi być w nośnym podłożu, nie w tynku |
| Ocieplenie ETICS (styropian, wełna) | łącznik do izolacji, np. Fischer FID (lekkie elementy) | cięższe elementy kotwi się w murze – przez izolację, z odsunięciem |
Nie wiesz, w co wiercisz? Rozpoznaj podłoże
Wykonaj otwór próbny w niewidocznym miejscu i obserwuj pył oraz opór wiertła.
| Podłoże | Kolor pyłu | Zachowanie wiertła | Wiercenie |
|---|---|---|---|
| Beton | szary | duży, równy opór; możliwe trafienie w zbrojenie | z udarem |
| Cegła pełna | czerwony / pomarańczowy | równy, średni opór na całej głębokości | z udarem |
| Pustak, dziurawka | czerwony | wiertło co chwilę „wpada” w pustkę | bez udaru – chroni ścianki komór |
| Gazobeton | biały, drobny | bardzo mały opór, otwór łatwo się rozbija | bez udaru |
| Silikat | jasnoszary / biały | twardy, równy opór (bloczki pełne lub drążone) | zależnie od typu bloczka |
Kiedy lepsza będzie kotwa chemiczna?
konstrukcje stalowe, balustrady, maszyny.
brak rozporu = mniejsze ryzyko rozsadzenia.
z tuleją siatkową, jeśli dopuszcza ją system.
pręt gwintowany osadzony na wymaganą głębokość.
gdy rozpieranie mogłoby spowodować pęknięcie.
wybrane systemy mają na to dopuszczenie w ETA.
Jaki otwór pod pręt M8–M24? Przykład dla betonu
Średnica i głębokość otworu zależą od konkretnego systemu. Poniżej dane dla Fischer FIS VL 300 T z prętem gwintowanym w betonie, według ETA‑10/0352. Przy innej żywicy korzystaj z jej karty technicznej.
| Pręt | Wiertło | Głębokość zakotwienia hef | Maks. moment | Min. od krawędzi |
|---|---|---|---|---|
| M8 | 10 mm | 60–160 mm | 10 Nm | 40 mm |
| M10 | 12 mm | 60–200 mm | 20 Nm | 45 mm |
| M12 | 14 mm | 70–240 mm | 40 Nm | 55 mm |
| M16 | 18 mm | 80–320 mm | 60 Nm | 65 mm |
| M20 | 24 mm | 90–400 mm | 120 Nm | 85 mm |
| M24 | 28 mm | 96–480 mm | 150 Nm | 105 mm |
Pręty gwintowane do kotwienia znajdziesz w kategorii Pręty do kotwy chemicznej.
Ile schnie kotwa chemiczna?
Czas zależy od żywicy i temperatury podłoża – im zimniej, tym dłużej. Minimalny czas utwardzania dla FIS VL w suchym betonie (ETA‑10/0352):
W mokrym betonie lub zalanym otworze czas utwardzania należy podwoić. Czas na osadzenie pręta po iniekcji: od 2 do 13 min, zależnie od temperatury.
Montaż kotwy chemicznej krok po kroku
6 błędów, przez które mocowanie może się wyrwać
Najczęstsze sytuacje z budowy i sposób, jak ich uniknąć.
| Błąd | Skutek | Jak uniknąć |
|---|---|---|
| Kołek dobrany „w ciemno” | kołek obraca się lub wypada | najpierw rozpoznaj, czy ściana jest pełna, drążona czy z gazobetonu |
| Kotwienie w tynku lub ociepleniu | brak nośności, wyrwanie z warstwą | strefa kotwienia zawsze w nośnym murze lub betonie |
| Zła średnica lub za płytki otwór | za słaby rozpór lub za mało żywicy | wymiary z karty systemu – patrz tabela doboru |
| Nieoczyszczony otwór | żywica wiąże z pyłem, nie z podłożem | czyszczenie 4 × 4 × 4 szczotką i pompką |
| Brak tulei w pustaku | żywica spływa do komór | tuleja siatkowa dopuszczona przez system |
| Obciążenie przed związaniem | naruszenie spoiny, spadek nośności | odczekaj pełny czas dla aktualnej temperatury |
Najczęstsze pytania klientów
Czy kotwa chemiczna zawsze jest mocniejsza od kołka?▼
Nie zawsze. Nośność zależy od podłoża, produktu, średnicy i głębokości zakotwienia, odległości od krawędzi oraz jakości montażu. Dobrze dobrany kołek może wystarczyć do typowego lekkiego mocowania.
Czy kotwę chemiczną można stosować w pustaku?▼
Tak, jeżeli producent dopuszcza dane podłoże i zastosujesz elementy przewidziane przez system. Zwykle potrzebna jest tuleja siatkowa, która zatrzymuje żywicę w komorach pustaka. Sprawdź to w dokumentacji: np. Fischer FIS VL ma oceny zarówno dla betonu, jak i dla murów, a część kotew – np. kotwa chemiczna Trutek TCM420PRO+ – tylko dla betonu.
Jaki otwór wywiercić pod pręt M10 lub M12?▼
Zależy od systemu. Przykładowo w Fischer FIS VL w betonie: M10 – wiertło 12 mm, M12 – wiertło 14 mm. Przy innej żywicy odczytaj wartości z jej karty technicznej.
Dlaczego kołek obraca się w ścianie?▼
Najczęściej otwór jest za duży, podłoże się wykruszyło (np. wiercenie z udarem w pustaku) albo kołek nie pasuje do pustego lub miękkiego materiału. Dobierz rozwiązanie do rzeczywistego podłoża.
Ile schnie kotwa chemiczna?▼
Zależnie od żywicy i temperatury – od kilkudziesięciu minut do doby. W Fischer FIS VL to np. 60 min przy +10…+20°C i 24 h przy −5…0°C; w mokrym betonie czas się podwaja. Wiążąca jest tabela producenta.
Czym różni się dybel ramowy od zwykłego kołka?▼
Dybel jest dłuższy i montuje się go przelotowo – przez ościeżnicę czy ramę – bez wcześniejszego wiercenia osobno w elemencie i ścianie. Strefa rozporu musi trafić w nośne podłoże.
Nie wiesz, jakie mocowanie wybrać?
Przygotuj informacje, a dobierzemy rozwiązanie bezpieczne i ekonomiczne:
■ masa i sposób pracy elementu
■ liczba punktów mocowania
■ odległość od krawędzi i warunki użytkowania
