BLACHOWKRĘT DIN 7982 4,8X90 Z ŁBEM STOŻKOWYM STAL NIERDZEWNA A2
35,55 zł / opak.
28,90 zł / opak.
Blachowkręt z łbem stożkowym DIN 7982 4,8 × 90, stal nierdzewna A2
Ta odmiana łączy pełną długość mierzoną wraz z łbem z ostrą końcówką typu C. Rozmiar 4,8 × 90 ma dₖ = 9,5 mm, k max. = 3 mm i końcówkę typu C y = 4,3 mm. Materiał: stal nierdzewna A2; opakowanie: 100 szt.
O blachowkręcie z łbem stożkowym 4,8 × 90
Blachowkręt DIN 7982 4,8 × 90 ma łeb stożkowy z gniazdem krzyżowym nr 2. Średnica łba według DIN wynosi 9,5 mm, a jego maksymalna wysokość 3 mm.
Ostra końcówka typu C ma wymiar y = 4,3 mm. Tabela rozróżnia również końcówkę typu F z wartością 3,2 mm; załączony schemat przedstawia wariant ostry typu C.
Dla odniesienia tabela ISO wskazuje dₖ = 9,3 mm i k max. = 2,8 mm. Wiersz dla średnicy 4,8 mm podaje również ISR 25.
Materiał produktu to stal nierdzewna A2. Wykonanie ze stali nierdzewnej A2. Dane katalogowe nie podają klasy odporności korozyjnej ani warunków granicznych. Dla tej długości nie podano nośności, momentu dokręcania ani średnicy otworu wstępnego.
Najważniejsze cechy wymiaru 4,8 × 90
Mierzona od czoła łba do końca ostrej końcówki.
Wartość DIN przypisana w tabeli do tej średnicy nominalnej.
Maksymalny wymiar łba stożkowego według kolumny DIN.
Krzyżowy napęd zgodnie z rysunkiem technicznym.
Ostre zakończenie pokazane w widoku bocznym produktu.
Wykonanie materiałowe: stal nierdzewna A2.

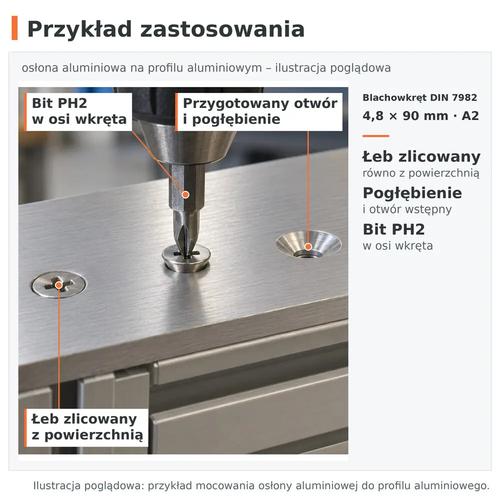

Zastosowanie
montaż niewymagający osobnej nakrętki
łączenie po wcześniejszym sprawdzeniu grubości podłoża
połączenia wykonywane blachowkrętem z ostrą końcówką
skręcanie elementów po dobraniu otworu do materiału
W skrócie
Montaż blachowkrętu
Kolejność pracy dla wymiaru 4,8 × 90; parametry otworu i dokręcania dobierz do rzeczywistego podłoża.
Parametry techniczne
Wymiary według tabeli wymiarowej i rysunku technicznego; nazwa produktu, symbol, wykonanie materiałowe, opakowanie i adres według sklepu e-Pamar. Nie podano momentu, nośności ani średnicy otworu wstępnego.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Średnica nominalna | 4,8 mm | tabela produktu |
| Długość | 90 mm | od czoła łba do końca |
| Norma | DIN 7982 | nazwa produktu |
| Średnica łba dₖ | 9,5 mm | DIN |
| Średnica łba dₖ | 9,3 mm | ISO |
| Wysokość łba k max. | 3 mm | DIN |
| Wysokość łba k max. | 2,8 mm | ISO |
| Gniazdo | 2 | tabela |
| ISR | 25 | tabela |
| Końcówka typu C: y | 4,3 mm | ostra |
| Końcówka typu F: y | 3,2 mm | wartość tabelaryczna |
| Materiał / powierzchnia | stal nierdzewna A2 | dane produktu |
| Opakowanie | 100 szt. | dane sklepu |
Jak dobrać wariant?
Porównaj średnicę, długość, geometrię łba i rodzaj materiału z wymaganiami połączenia.
| Co porównać | Ten wariant | Znaczenie |
|---|---|---|
| Średnica × długość | 4,8 × 90 | dobór do grubości łączonych elementów |
| Łeb | dₖ 9,5 mm; k max. 3 mm | miejsce na łeb stożkowy |
| Napęd / końcówka | nr 2; typ C y 4,3 mm | dobór narzędzia i sposobu prowadzenia |
Montaż krok po kroku
Materiał i środowisko pracy
Stal nierdzewna a2: Wykonanie ze stali nierdzewnej A2. Dane katalogowe nie podają klasy odporności korozyjnej ani warunków granicznych.
Dobór połączenia: uwzględnij materiał łączonych elementów i ryzyko korozji kontaktowej; dane katalogowe nie podają dodatkowych ograniczeń.
Przechowywanie i transport
Chroń powierzchnię stali nierdzewnej przed zabrudzeniami żelaznymi i kontaktem z chemią niewskazaną dla A2.
Blachowkręty 4,8 × 90 pozostaw w zamkniętym opakowaniu 100 szt., aby nie mieszać wymiarów.
Inne długości dla średnicy 4,8 mm
DIN 7982 · długość 55 mm4,8 × 60 A2
DIN 7982 · długość 60 mm4,8 × 70 A2
DIN 7982 · długość 70 mm4,8 × 80 A2
DIN 7982 · długość 80 mm4,8 × 90 A2
DIN 7982 · ten produkt
Długość dobierz do grubości łączonych części; przed serią wykonaj próbę w materiale docelowym.
Karta techniczna – Blachowkręt z łbem stożkowym DIN 7982 4,8 × 90, stal nierdzewna A2
Badania i certyfikaty
■ wymiary dla średnicy 4,8 mm według tabeli wymiarowej
■ końcówka typu C: y = 4,3 mm
■ wykonanie: stal nierdzewna A2
Najczęściej zadawane pytania – Blachowkręt z łbem stożkowym DIN 7982 4,8 × 90, stal nierdzewna A2
Jak skontrolować pełny wymiar w osi blachowkrętu podczas kontroli: 4,8 × 90 mm A2?▼
Dla łba stożkowego długość 90 mm jest wymiarem całkowitym: od czoła łba do końca ostrej końcówki. Średnica nominalna tej odmiany wynosi 4,8 mm, a pomiar wykonania nierdzewnym A2 warto potwierdzić przed odłożeniem partii do magazynu.
Co pomoże odróżnić średnicę łba od jego wysokości: 4,8 × 90 mm A2?▼
Zmierz największą średnicę stożkowego łba; według DIN 7982 powinna wynosić 9,5 mm. Maksymalna wysokość k to 3 mm, dlatego w wariancie 4,8 × 90 mm wykonanym jako nierdzewnym A2 oba wymiary porównaj razem przy ocenie gotowego montażu.
Które dane pozwalają uniknąć niewłaściwego doboru końcówki krzyżowej: 4,8 × 90 mm A2?▼
Tabela przypisuje gniazdu krzyżowemu nr 2 wartość ISR 25. Przy średnicy 4,8 mm i wykonaniu nierdzewnym A2 dobierz końcówkę bez luzu oraz oceń jej pełne osadzenie przed doborem osprzętu; dane katalogowe nie podają momentu dokręcania.
Jak poprawnie zweryfikować wymiar końcówki przed montażem: 4,8 × 90 mm A2?▼
Wymiar y = 4,3 mm opisuje długość ostrej końcówki typu C widocznej na rysunku. Dla średnicy 4,8 mm i wykonania nierdzewnym A2 tabela podaje też 3,2 mm dla typu F, lecz pokazany wariant ma końcówkę typu C; rozróżnienie sprawdź w czasie odbioru dostawy.
Jak krok po kroku skontrolować powierzchnię po transporcie: 4,8 × 90 mm A2?▼
Wykonanie ze stali nierdzewnej A2. Dane katalogowe nie podają klasy odporności korozyjnej ani warunków granicznych. Chroń powierzchnię stali nierdzewnej przed zabrudzeniami żelaznymi i kontaktem z chemią niewskazaną dla A2. Powierzchnię odmiany 4,8 × 90 mm skontroluj przy próbnym połączeniu, nie mieszając jej z innymi długościami.
Czego dopilnować, aby potwierdzić rozmiar i ilość w jednej paczce: 4,8 × 90 mm A2?▼
Sprawdź liczbę 100 szt., średnicę 4,8 mm i długość 90 mm. Dodatkową cechą wykonania nierdzewnym A2 jest łeb dₖ = 9,5 mm; kompletność oceń przed rozpoczęciem wkręcania.
Jak praktycznie dopasować otwór i dokręcanie do materiału bazowego: 4,8 × 90 mm A2?▼
Dane katalogowe nie podają średnicy otworu wstępnego, momentu dokręcania ani nośności. Ustal je dla rodzaju i grubości łączonych elementów, a próbę wykonaj przy kontroli pierwszej sztuki z zachowaniem osiowego prowadzenia blachowkrętu 4,8 × 90 mm w wykonaniu nierdzewnym A2.
