BLACHOWKRĘT DIN 7981 2,9X9,5 Z ŁBEM WALCOWYM WYPUKŁYM STAL NIERDZEWNA A2
25,30 zł / opak.
20,57 zł / opak.
Blachowkręt z łbem walcowym wypukłym DIN 7981 2,9 × 9,5, stal nierdzewna A2
Geometria tego wykonania obejmuje wypukły łeb walcowy, gwintowany trzpień i ostry koniec typu C. Rozmiar 2,9 × 9,5 ma łeb dₖ = 5,6 mm, wysokość k max. 2,2 mm i końcówkę typu C o długości y = 2,6 mm. Wykonanie: stal nierdzewna A2; opakowanie: 1000 szt.
O blachowkręcie 2,9 × 9,5

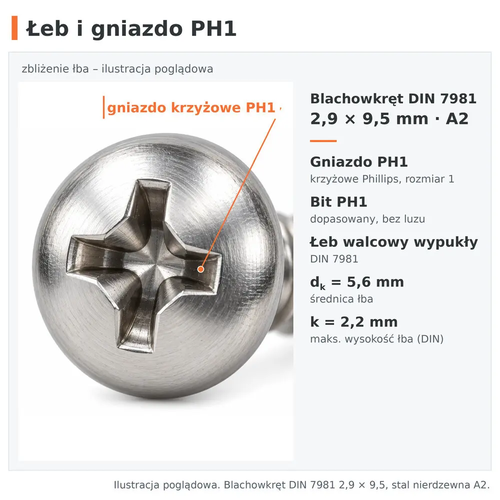

Blachowkręt DIN 7981 2,9 × 9,5 ma łeb walcowy wypukły z gniazdem krzyżowym PH1 (Phillips). Średnica łba według DIN wynosi 5,6 mm, a jego maksymalna wysokość 2,2 mm.
Ostra końcówka typu C ma wymiar y = 2,6 mm. Tabela rozróżnia również końcówkę typu F z wartością 2,1 mm; załączony schemat przedstawia wariant ostry typu C.
Dla odniesienia tabela ISO wskazuje dₖ = 5,6 mm i k max. = 2,4 mm.
Materiał produktu to stal nierdzewna A2. Wykonanie ze stali nierdzewnej A2. Dane katalogowe nie podają klasy odporności korozyjnej ani warunków granicznych. Dla tej długości nie podano nośności, momentu dokręcania ani średnicy otworu wstępnego.
Najważniejsze cechy wymiaru 2,9 × 9,5
Mierzona od spodniej płaszczyzny łba do końca ostrej końcówki.
Wartość DIN przypisana w tabeli do tej średnicy nominalnej.
Maksymalny wymiar wypukłego łba według kolumny DIN.
Krzyżowe gniazdo Phillips nr 1 – do bitu PH1.
Ostre zakończenie pokazane w widoku bocznym produktu.
Wykonanie materiałowe: stal nierdzewna A2.
Zastosowanie
łączenie po wcześniejszym sprawdzeniu grubości podłoża
połączenia wykonywane blachowkrętem z ostrą końcówką
skręcanie elementów po dobraniu otworu do materiału
montaż niewymagający osobnej nakrętki
W skrócie
Montaż blachowkrętu
Kolejność pracy dla wymiaru 2,9 × 9,5; parametry otworu i dokręcania dobierz do rzeczywistego podłoża.
Parametry techniczne
Wymiary według tabeli wymiarowej i rysunku technicznego; nazwa produktu, symbol, wykonanie materiałowe, opakowanie i adres według sklepu e-Pamar. Nie podano momentu, nośności ani średnicy otworu wstępnego.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Średnica nominalna | 2,9 mm | tabela produktu |
| Długość | 9,5 mm | od spodu łba do końca |
| Norma | DIN 7981 | nazwa produktu |
| Średnica łba dₖ | 5,6 mm | DIN |
| Średnica łba dₖ | 5,6 mm | ISO |
| Wysokość łba k max. | 2,2 mm | DIN |
| Wysokość łba k max. | 2,4 mm | ISO |
| Gniazdo | PH1 | krzyżowe Phillips (H), nr 1 |
| Bit (końcówka) | PH1 | dobór narzędzia |
| Końcówka typu C: y | 2,6 mm | ostra |
| Końcówka typu F: y | 2,1 mm | wartość tabelaryczna |
| Materiał / powierzchnia | stal nierdzewna A2 | dane produktu |
| Opakowanie | 1000 szt. | dane sklepu |
Jak dobrać wariant?
Porównaj średnicę, długość, geometrię łba i rodzaj materiału z wymaganiami połączenia.
| Co porównać | Ten wariant | Znaczenie |
|---|---|---|
| Średnica × długość | 2,9 × 9,5 | dobór do grubości łączonych elementów |
| Łeb | dₖ 5,6 mm; k max. 2,2 mm | miejsce na wypukły łeb |
| Napęd / końcówka | PH1; typ C y 2,6 mm | dobór narzędzia i sposobu prowadzenia |
Montaż krok po kroku
Materiał i środowisko pracy
Stal nierdzewna a2: Wykonanie ze stali nierdzewnej A2. Dane katalogowe nie podają klasy odporności korozyjnej ani warunków granicznych.
Dobór połączenia: uwzględnij materiał łączonych elementów i ryzyko korozji kontaktowej; dane katalogowe nie podają dodatkowych ograniczeń.
Przechowywanie i transport
Chroń powierzchnię stali nierdzewnej przed zabrudzeniami żelaznymi i kontaktem z chemią niewskazaną dla A2.
Blachowkręty 2,9 × 9,5 pozostaw w zamkniętym opakowaniu 1000 szt., aby nie mieszać wymiarów.
