BLACHOWKRĘT DIN 7981 3,9X19 Z ŁBEM WALCOWYM WYPUKŁYM STAL NIERDZEWNA A2
58,40 zł / opak.
47,48 zł / opak.

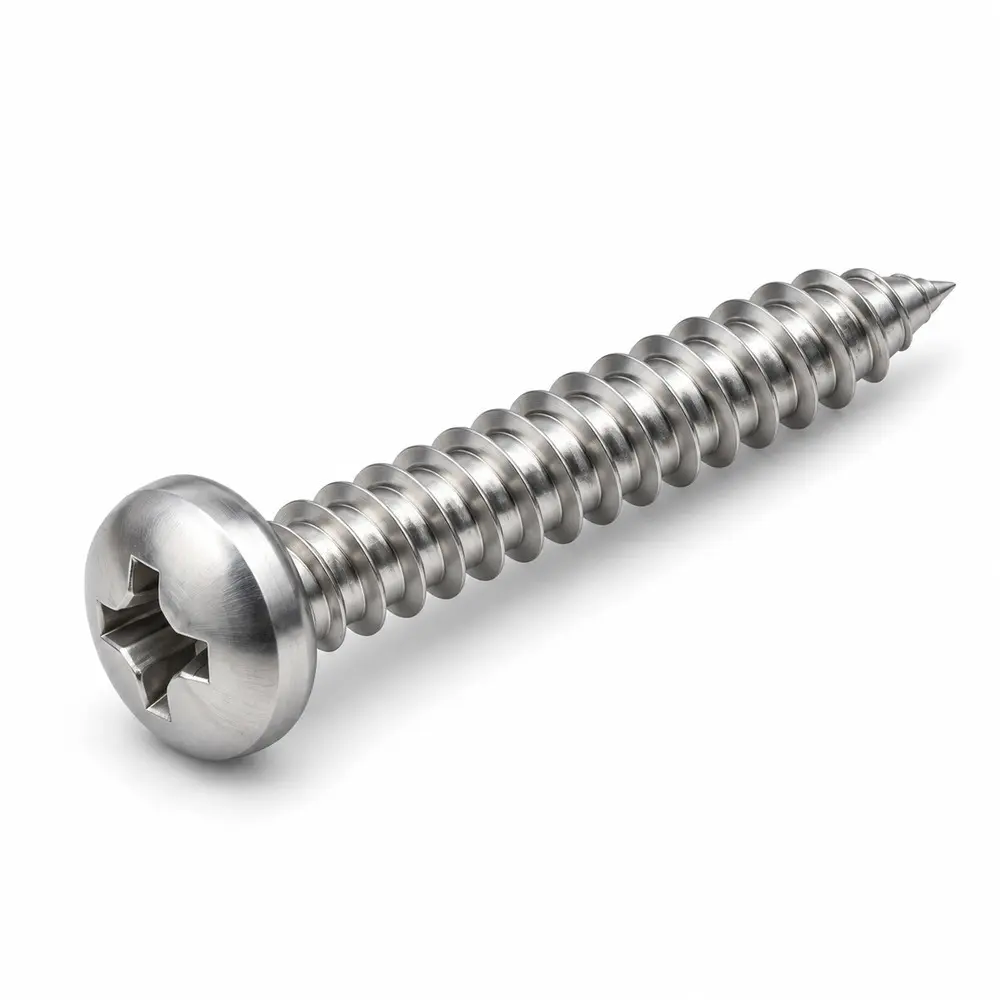

Blachowkręt z łbem walcowym wypukłym DIN 7981 3,9 × 19, stal nierdzewna A2
Wariant zachowuje układ DIN 7981: zaokrąglony łeb, krzyżowe gniazdo i gwint dochodzący do ostrego końca. Rozmiar 3,9 × 19 ma łeb dₖ = 7,5 mm, wysokość k max. 2,8 mm i końcówkę typu C o długości y = 3,5 mm. Wykonanie: stal nierdzewna A2; opakowanie: 1000 szt.
O blachowkręcie 3,9 × 19
Blachowkręt DIN 7981 3,9 × 19 ma łeb walcowy wypukły z gniazdem krzyżowym PH2 (Phillips). Średnica łba według DIN wynosi 7,5 mm, a jego maksymalna wysokość 2,8 mm.
Ostra końcówka typu C ma wymiar y = 3,5 mm. Tabela rozróżnia również końcówkę typu F z wartością 2,7 mm; załączony schemat przedstawia wariant ostry typu C.
Dla odniesienia tabela ISO wskazuje dₖ = 7,5 mm i k max. = 2,8 mm.
Materiał produktu to stal nierdzewna A2. Wykonanie ze stali nierdzewnej A2. Dane katalogowe nie podają klasy odporności korozyjnej ani warunków granicznych. Dla tej długości nie podano nośności, momentu dokręcania ani średnicy otworu wstępnego.
Najważniejsze cechy wymiaru 3,9 × 19
Mierzona od spodniej płaszczyzny łba do końca ostrej końcówki.
Wartość DIN przypisana w tabeli do tej średnicy nominalnej.
Maksymalny wymiar wypukłego łba według kolumny DIN.
Krzyżowe gniazdo Phillips nr 2 – do bitu PH2.
Ostre zakończenie pokazane w widoku bocznym produktu.
Wykonanie materiałowe: stal nierdzewna A2.
Zastosowanie
połączenia wykonywane blachowkrętem z ostrą końcówką
skręcanie elementów po dobraniu otworu do materiału
montaż niewymagający osobnej nakrętki
łączenie po wcześniejszym sprawdzeniu grubości podłoża
W skrócie
Montaż blachowkrętu
Kolejność pracy dla wymiaru 3,9 × 19; parametry otworu i dokręcania dobierz do rzeczywistego podłoża.
Parametry techniczne
Wymiary według tabeli wymiarowej i rysunku technicznego; nazwa produktu, symbol, wykonanie materiałowe, opakowanie i adres według sklepu e-Pamar. Nie podano momentu, nośności ani średnicy otworu wstępnego.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Średnica nominalna | 3,9 mm | tabela produktu |
| Długość | 19 mm | od spodu łba do końca |
| Norma | DIN 7981 | nazwa produktu |
| Średnica łba dₖ | 7,5 mm | DIN |
| Średnica łba dₖ | 7,5 mm | ISO |
| Wysokość łba k max. | 2,8 mm | DIN |
| Wysokość łba k max. | 2,8 mm | ISO |
| Gniazdo | PH2 | krzyżowe Phillips (H), nr 2 |
| Bit (końcówka) | PH2 | dobór narzędzia |
| Końcówka typu C: y | 3,5 mm | ostra |
| Końcówka typu F: y | 2,7 mm | wartość tabelaryczna |
| Materiał / powierzchnia | stal nierdzewna A2 | dane produktu |
| Opakowanie | 1000 szt. | dane sklepu |
Jak dobrać wariant?
Porównaj średnicę, długość, geometrię łba i rodzaj materiału z wymaganiami połączenia.
| Co porównać | Ten wariant | Znaczenie |
|---|---|---|
| Średnica × długość | 3,9 × 19 | dobór do grubości łączonych elementów |
| Łeb | dₖ 7,5 mm; k max. 2,8 mm | miejsce na wypukły łeb |
| Napęd / końcówka | PH2; typ C y 3,5 mm | dobór narzędzia i sposobu prowadzenia |
Montaż krok po kroku
Materiał i środowisko pracy
Stal nierdzewna a2: Wykonanie ze stali nierdzewnej A2. Dane katalogowe nie podają klasy odporności korozyjnej ani warunków granicznych.
Dobór połączenia: uwzględnij materiał łączonych elementów i ryzyko korozji kontaktowej; dane katalogowe nie podają dodatkowych ograniczeń.
Przechowywanie i transport
Chroń powierzchnię stali nierdzewnej przed zabrudzeniami żelaznymi i kontaktem z chemią niewskazaną dla A2.
Blachowkręty 3,9 × 19 pozostaw w zamkniętym opakowaniu 1000 szt., aby nie mieszać wymiarów.
Karta techniczna – Blachowkręt z łbem walcowym wypukłym DIN 7981 3,9 × 19, stal nierdzewna A2
Badania i certyfikaty
■ wymiary dla średnicy 3,9 mm według tabeli wymiarowej
■ końcówka typu C: y = 3,5 mm
■ wykonanie: stal nierdzewna A2
Najczęściej zadawane pytania – Blachowkręt z łbem walcowym wypukłym DIN 7981 3,9 × 19, stal nierdzewna A2
Od którego miejsca mierzyć długość 19 mm w trakcie przygotowania serii przy pierwszej kontroli?▼
Długość 19 mm mierz wzdłuż osi od spodniej płaszczyzny łba do końca ostrej końcówki. Dla tej pozycji średnica nominalna wynosi 3,9 mm, a końcówka typu C ma y = 3,5 mm. Pomiar potwierdź w trakcie przygotowania serii przy pierwszej kontroli.
Jak skontrolować łeb o średnicy dₖ = 7,5 mm przy sprawdzaniu zamówienia przy porównaniu z rysunkiem?▼
Według DIN 7981 średnica łba dₖ wynosi 7,5 mm, a maksymalna wysokość k = 2,8 mm. Dla długości 19 mm porównaj oba pomiary z rysunkiem, nie z samym oznaczeniem handlowym. Kontrolę łba wykonaj przy sprawdzaniu zamówienia przy porównaniu z rysunkiem.
Która końcówka pasuje do gniazda PH2 podczas kontroli technicznej podczas doboru osprzętu?▼
Pasuje bit PH2 – gniazdo krzyżowe Phillips w rozmiarze nr 2. Do wykonania z materiału stal nierdzewna A2 dobierz końcówkę bez luzu i potwierdź jej osadzenie podczas kontroli technicznej podczas doboru osprzętu.
Co oznacza wartość y = 3,5 mm przed próbą montażową podczas planowania montażu?▼
Wartość y = 3,5 mm opisuje długość ostrej końcówki typu C. Dla typu F tabela podaje 2,7 mm, ale pokazany rysunek dotyczy wariantu ostrego stosowanego w tej pozycji. Rozróżnienie sprawdź przed próbą montażową podczas planowania montażu.
Jak chronić wykonanie z materiału stal nierdzewna A2 na stanowisku montażowym przy weryfikacji partii?▼
Wykonanie ze stali nierdzewnej A2. Dane katalogowe nie podają klasy odporności korozyjnej ani warunków granicznych. Chroń powierzchnię stali nierdzewnej przed zabrudzeniami żelaznymi i kontaktem z chemią niewskazaną dla A2. Stan powierzchni oceń na stanowisku montażowym przy weryfikacji partii; zalecenie dotyczy partii pakowanej po 1000 szt.
Jak zweryfikować opakowanie zawierające 1000 szt. podczas porównywania wariantów przed rozpoczęciem pracy?▼
Jednostka handlowa obejmuje 1000 szt. blachowkrętów o długości 19 mm. Podczas porównywania wariantów przed rozpoczęciem pracy porównaj także średnicę 3,9 mm i łeb dₖ = 7,5 mm, aby nie pomieszać podobnych wariantów.
Co sprawdzić przed osadzeniem blachowkrętu o średnicy 3,9 mm podczas przygotowania elementów podczas przygotowania stanowiska?▼
Sprawdź rodzaj i grubość łączonych elementów, dopasowanie bitu PH2 do gniazda oraz osiowe prowadzenie długości 19 mm. Średnicy otworu wstępnego, momentu dokręcania i nośności nie podano, dlatego podczas przygotowania elementów podczas przygotowania stanowiska dobierz je do podłoża i potwierdź próbą.
