BLACHOWKRĘT DIN 7981 3,5X19 Z ŁBEM WALCOWYM WYPUKŁYM OCYNK GALWANICZNY
41,60 zł / opak.
33,82 zł / opak.
Blachowkręt z łbem walcowym wypukłym DIN 7981 3,5 × 19, stal z ocynkiem galwanicznym
Wersja o tej średnicy i długości jest blachowkrętem z wypukłym łbem, gniazdem krzyżowym oraz ostrym zakończeniem typu C. Rozmiar 3,5 × 19 ma łeb dₖ = 6,9 mm, wysokość k max. 2,6 mm i końcówkę typu C o długości y = 3,2 mm. Wykonanie: stal z ocynkiem galwanicznym; opakowanie: 1000 szt.
O blachowkręcie 3,5 × 19
Blachowkręt DIN 7981 3,5 × 19 ma łeb walcowy wypukły z gniazdem krzyżowym PH2 (Phillips). Średnica łba według DIN wynosi 6,9 mm, a jego maksymalna wysokość 2,6 mm.
Ostra końcówka typu C ma wymiar y = 3,2 mm. Tabela rozróżnia również końcówkę typu F z wartością 2,5 mm; załączony schemat przedstawia wariant ostry typu C.
Dla odniesienia tabela ISO wskazuje dₖ = 7 mm i k max. = 2,6 mm.
Materiał produktu to stal z ocynkiem galwanicznym. Wykonanie ze stali z ocynkiem galwanicznym. Grubości powłoki i klasy odporności korozyjnej nie jest podana w danych katalogowych. Dla tej długości nie podano nośności, momentu dokręcania ani średnicy otworu wstępnego.
Najważniejsze cechy wymiaru 3,5 × 19
Mierzona od spodniej płaszczyzny łba do końca ostrej końcówki.
Wartość DIN przypisana w tabeli do tej średnicy nominalnej.
Maksymalny wymiar wypukłego łba według kolumny DIN.
Krzyżowe gniazdo Phillips nr 2 – do bitu PH2.
Ostre zakończenie pokazane w widoku bocznym produktu.
Wykonanie materiałowe: stal z ocynkiem galwanicznym.

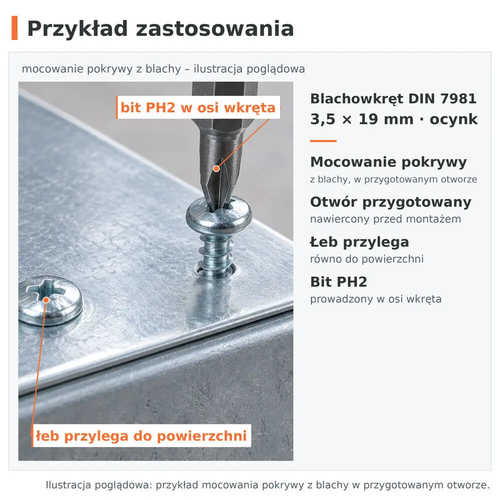

Zastosowanie
skręcanie elementów po dobraniu otworu do materiału
montaż niewymagający osobnej nakrętki
łączenie po wcześniejszym sprawdzeniu grubości podłoża
połączenia wykonywane blachowkrętem z ostrą końcówką
W skrócie
Montaż blachowkrętu
Kolejność pracy dla wymiaru 3,5 × 19; parametry otworu i dokręcania dobierz do rzeczywistego podłoża.
Parametry techniczne
Wymiary według tabeli wymiarowej i rysunku technicznego; nazwa produktu, symbol, wykonanie materiałowe, opakowanie i adres według sklepu e-Pamar. Nie podano momentu, nośności ani średnicy otworu wstępnego.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Średnica nominalna | 3,5 mm | tabela produktu |
| Długość | 19 mm | od spodu łba do końca |
| Norma | DIN 7981 | nazwa produktu |
| Średnica łba dₖ | 6,9 mm | DIN |
| Średnica łba dₖ | 7 mm | ISO |
| Wysokość łba k max. | 2,6 mm | DIN |
| Wysokość łba k max. | 2,6 mm | ISO |
| Gniazdo | PH2 | krzyżowe Phillips (H), nr 2 |
| Bit (końcówka) | PH2 | dobór narzędzia |
| Końcówka typu C: y | 3,2 mm | ostra |
| Końcówka typu F: y | 2,5 mm | wartość tabelaryczna |
| Materiał / powierzchnia | stal z ocynkiem galwanicznym | dane produktu |
| Opakowanie | 1000 szt. | dane sklepu |
Jak dobrać wariant?
Porównaj średnicę, długość, geometrię łba i rodzaj materiału z wymaganiami połączenia.
| Co porównać | Ten wariant | Znaczenie |
|---|---|---|
| Średnica × długość | 3,5 × 19 | dobór do grubości łączonych elementów |
| Łeb | dₖ 6,9 mm; k max. 2,6 mm | miejsce na wypukły łeb |
| Napęd / końcówka | PH2; typ C y 3,2 mm | dobór narzędzia i sposobu prowadzenia |
Montaż krok po kroku
Materiał i środowisko pracy
Ocynk galwaniczny: Wykonanie ze stali z ocynkiem galwanicznym. Grubości powłoki i klasy odporności korozyjnej nie jest podana w danych katalogowych.
Dobór połączenia: uwzględnij materiał łączonych elementów i ryzyko korozji kontaktowej; dane katalogowe nie podają dodatkowych ograniczeń.
Przechowywanie i transport
Przechowuj w suchym miejscu i chroń powłokę galwaniczną przed wilgocią, zabrudzeniem oraz zarysowaniem.
Blachowkręty 3,5 × 19 pozostaw w zamkniętym opakowaniu 1000 szt., aby nie mieszać wymiarów.
Karta techniczna – Blachowkręt z łbem walcowym wypukłym DIN 7981 3,5 × 19, stal z ocynkiem galwanicznym
Badania i certyfikaty
■ wymiary dla średnicy 3,5 mm według tabeli wymiarowej
■ końcówka typu C: y = 3,2 mm
■ wykonanie: stal z ocynkiem galwanicznym
Najczęściej zadawane pytania – Blachowkręt z łbem walcowym wypukłym DIN 7981 3,5 × 19, stal z ocynkiem galwanicznym
Od którego miejsca mierzyć długość 19 mm przy sprawdzaniu zamówienia przed wykonaniem połączenia?▼
Długość 19 mm mierz wzdłuż osi od spodniej płaszczyzny łba do końca ostrej końcówki. Dla tej pozycji średnica nominalna wynosi 3,5 mm, a końcówka typu C ma y = 3,2 mm. Pomiar potwierdź przy sprawdzaniu zamówienia przed wykonaniem połączenia.
Jak skontrolować łeb o średnicy dₖ = 6,9 mm podczas kontroli technicznej przy pierwszej kontroli?▼
Według DIN 7981 średnica łba dₖ wynosi 6,9 mm, a maksymalna wysokość k = 2,6 mm. Dla długości 19 mm porównaj oba pomiary z rysunkiem, nie z samym oznaczeniem handlowym. Kontrolę łba wykonaj podczas kontroli technicznej przy pierwszej kontroli.
Która końcówka pasuje do gniazda PH2 przed próbą montażową przy porównaniu z rysunkiem?▼
Pasuje bit PH2 – gniazdo krzyżowe Phillips w rozmiarze nr 2. Do wykonania z materiału stal z ocynkiem galwanicznym dobierz końcówkę bez luzu i potwierdź jej osadzenie przed próbą montażową przy porównaniu z rysunkiem.
Co oznacza wartość y = 3,2 mm na stanowisku montażowym podczas doboru osprzętu?▼
Wartość y = 3,2 mm opisuje długość ostrej końcówki typu C. Dla typu F tabela podaje 2,5 mm, ale pokazany rysunek dotyczy wariantu ostrego stosowanego w tej pozycji. Rozróżnienie sprawdź na stanowisku montażowym podczas doboru osprzętu.
Jak chronić wykonanie z materiału stal z ocynkiem galwanicznym podczas porównywania wariantów podczas planowania montażu?▼
Wykonanie ze stali z ocynkiem galwanicznym. Grubości powłoki i klasy odporności korozyjnej nie jest podana w danych katalogowych. Przechowuj w suchym miejscu i chroń powłokę galwaniczną przed wilgocią, zabrudzeniem oraz zarysowaniem. Stan powierzchni oceń podczas porównywania wariantów podczas planowania montażu; zalecenie dotyczy partii pakowanej po 1000 szt.
Jak zweryfikować opakowanie zawierające 1000 szt. podczas przygotowania elementów przy weryfikacji partii?▼
Jednostka handlowa obejmuje 1000 szt. blachowkrętów o długości 19 mm. Podczas przygotowania elementów przy weryfikacji partii porównaj także średnicę 3,5 mm i łeb dₖ = 6,9 mm, aby nie pomieszać podobnych wariantów.
Co sprawdzić przed osadzeniem blachowkrętu o średnicy 3,5 mm przy kompletowaniu narzędzi przed rozpoczęciem pracy?▼
Sprawdź rodzaj i grubość łączonych elementów, dopasowanie bitu PH2 do gniazda oraz osiowe prowadzenie długości 19 mm. Średnicy otworu wstępnego, momentu dokręcania i nośności nie podano, dlatego przy kompletowaniu narzędzi przed rozpoczęciem pracy dobierz je do podłoża i potwierdź próbą.
