Podwalina HS 150x90 mm do drzwi przesuwnych: podniesienie progu HS nad podłoże
Podwalina HS 150x90 mm – nośne i izolacyjne podparcie progu. Przekrój w kształcie litery T łączy warstwę nośną z prasowanej pianki PU z wkładem z twardego XPS – przenosi ciężar skrzydła i ogranicza mostek termiczny pod progiem. Wysokość 90 mm – podniesienie progu HS nad podłoże. Sprzedaż na metry bieżące. Marka: NYXON.
Podwalina HS 150x90 mm – charakterystyka
Podwalina HS 150x90 mm to podwalina HS średnio-niska do systemów przesuwnych HS i HST. Belka tej wysokości unosi próg drzwi przesuwnych nad strop i wypełnia strefę pod nim ciepłym, nośnym materiałem zamiast zaprawy lub muru.
Pianka PU (λ 0,088 W/(m·K), klasa D) daje sztywność i nośność, a wkład XPS (ok. 36 kg/m³, klasa F) ogranicza ucieczkę ciepła przez strefę pod progiem.
Szerokość 150 mm w części górnej podpiera próg, a węższa część dolna (110 mm) osadzona jest w otworze. Część dolna ma układ 20 + 70 + 20 mm. Belkę można frezować pod profil progu.
Przykład: pod drzwi przesuwne o szerokości otworu 270 cm przygotuj ok. 268 cm belki (ok. 1 cm luzu z każdej strony) – mieści się w jednym odcinku do 3700 mm. Kątowniki co maks. 40 cm oznaczają co najmniej 8 punktów mocowania.
Zalety podwaliny HS 150x90 mm
Góra 150 mm pod próg, dół 110 mm w otworze.
87 kg/cm² – pod ciężkie skrzydła HS.
λ 0,037 W/(m·K) – mniej strat ciepła pod progiem.
Podniesienie progu HS nad podłoże.
Do progów HS o standardowej głębokości.
Łączenie odcinków łącznikami i klejem.
Zastosowanie – podwalina HS 150x90 mm
próg nad płytą stropu
nośne podparcie długiego progu
dopasowanie do cieńszej posadzki
brak mostka pod progiem
podparcie na całej szerokości progu
systemy przesuwne HS i HST
W skrócie
Budowa podwaliny HS

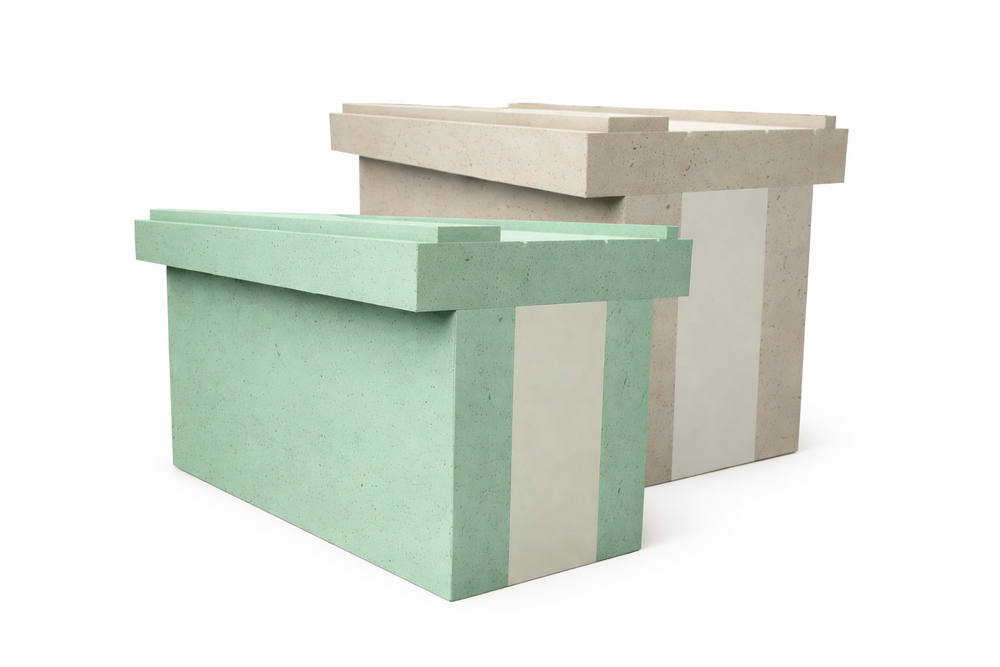

Przekrój w kształcie litery T: szeroka góra pod próg, węższy dół w otworze.
Parametry techniczne podwaliny HS 150x90 mm
Dane materiałowe według danych technicznych wyrobu. Wymiary nominalne.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Marka / producent | NYXON | |
| Rodzaj | podwalina kompozytowa pod próg HS | PU + XPS |
| Szerokość – część górna | 150 mm | pod próg |
| Szerokość – część dolna | 110 mm | 20 + 70 + 20 mm |
| Wysokość | 90 mm | |
| Warstwa nośna – materiał | prasowana pianka PU z recyklingu | zielona |
| Warstwa nośna – gęstość | ok. 550 kg/m³ | |
| Warstwa nośna – ściskanie | 8700 kPa | przy 10% odkształcenia |
| Maks. obciążenie użytkowe | 87 kg/cm² | |
| Warstwa nośna – λ | 0,088 W/(m·K) | klasa reakcji na ogień D |
| Wkład XPS – gęstość / ściskanie | ok. 36 kg/m³ / 300 kPa | |
| Wkład XPS – λ | 0,037 W/(m·K) | klasa reakcji na ogień F |
| Długość | do 3700 mm | z systemem łączenia |
| Systemy | HS i HST – PVC, aluminium, drewno | frezowanie pod profil |
| Sprzedaż | metr bieżący |
Jaką wysokość podwaliny HS wybrać
Wysokość belki = różnica między stropem a projektowanym poziomem progu.
| Zadanie | Wysokość | Uwagi |
|---|---|---|
| Wyrównanie podłoża, wymiana drzwi | 30–50 mm | niewielkie podniesienie |
| Próg nad płytą stropu | 60–90 mm – ten zakres | cienkie warstwy podłogi |
| Próg w poziomie posadzki | 100–150 mm | typowe warstwy podłogi |
| Grube posadzki, tarasy | 160–220 mm | duże podniesienie |
| Bardzo duża różnica wysokości | 230–300 mm | zamiast domurowania |
Poradnik: Jak dobrać belkę HS do progu drzwi przesuwnych i grubości warstw podłogi oraz jak ją zamontować, pokazujemy w poradniku Podwalina, belka okienna czy termoparapet? →
Jak zamontować podwalinę HS 150x90 mm – krok po kroku
Bezpieczeństwo pracy
Zagrożenia: pył przy cięciu i wierceniu; ostre narzędzia; duży ciężar skrzydeł HS przy montażu.
Środki ostrożności: tnij i wierć narzędziami do drewna; odcinki łącz łącznikami pozycjonującymi; skrzydła HS montuj w co najmniej dwie osoby.
Środki ochrony: odzież robocza; rękawice i okulary przy cięciu i wierceniu.
Przechowywanie i transport
Przechowuj belki na płasko, w suchym miejscu.
Chroń je przed długotrwałym działaniem słońca.
Nie kładź na nich ciężkich materiałów.
Inne wymiary podwaliny HS
ten produktHS 150x70 mm
wysokość 70 mmHS 150x80 mm
wysokość 80 mmHS 150x100 mm
wysokość 100 mmHS 170x90 mm
szerokość 170 mm
W ofercie szerokości 150 i 170 mm, wysokości od 30 do 300 mm co 10 mm.
Przyda się przy montażu
Karta techniczna podwaliny HS 150x90 mm
Badania i certyfikaty
■ wymiar: góra 150 mm, dół 110 mm, wysokość 90 mm
■ warstwa nośna: pianka PU ok. 550 kg/m³
■ wkład izolacyjny: XPS 300 kPa
■ mocowanie: klej + kątowniki co maks. 40 cm
■ marka: NYXON
Najczęściej zadawane pytania – podwalina HS 150x90 mm
Czy podwalina HS 150x90 mm zostawi miejsce na parapety i obróbki?▼
Tak. Na podwalinie HS 150x90 mm próg stanie 90 mm nad podłożem – wysokości 60–90 mm dobiera się, gdy pod progiem trzeba zmieścić obróbki.
Jaki przekrój ma podwalina HS 150x90 mm?▼
W kształcie litery T: góra 150 mm, dół 110 mm, wysokość 90 mm. Podwalinę sprzedajemy na metry bieżące, w odcinkach do 3700 mm.
Warstwy mają 95 mm – podwalina HS 150x90 mm czy HS 150x100 mm?▼
Podwalina HS 150x90 mm zostawi próg drzwi HS ok. 5 mm poniżej, a HS 150x100 mm – ok. 5 mm powyżej projektowanego poziomu. Wybierz tę, przy której próg wypadnie na poziomie gotowej posadzki; wysokości nie przycinaj. Gdy masz wątpliwości, napisz do nas – podpowiemy.
Podwalina HS 150x90 mm czy HS 170x90 mm?▼
Podwalina HS 150x90 mm ma górę 150 mm i dół 110 mm, wersja 170 – 170 i 130 mm. Belka nie może być węższa od ramy progowej: HS 150 pasuje do progów o głębokości do ok. 150 mm, HS 170 – do szerszych. Wysokość 90 mm jest dostępna w obu wersjach.
Ile podwaliny HS 150x90 mm i ile mocowań pod otwór 270 cm?▼
Potrzebujesz ok. 268 cm (2,68 mb) podwaliny HS 150x90 mm – ok. 2 cm mniej niż szerokość otworu. Zmieścisz to w jednym odcinku (do 3700 mm). Kątowniki co maks. 40 cm – co najmniej 8 punktów mocowania.
Czy podwalinę HS 150x90 mm sfrezujecie pod mój próg?▼
Tak – frezowanie podwaliny HS 150x90 mm pod profil ramy lub progu wykonujemy bezpłatnie. Przy zamówieniu podaj system drzwi i przekrój progu.
