ŚRUBA ZAMKOWA DIN 603 M8X90 KLASA 4.8 OCYNK GALWANICZNY
57,72 zł / opak.
46,93 zł / opak.
Śruba zamkowa DIN 603 M8 × 90 z łbem grzybkowym, klasa 4.8, ocynk galwaniczny
Śruba zamkowa M8 × 90 wg DIN 603 z łbem grzybkowym Ø 20 mm i kwadratowym podsadzeniem 8 × 8 mm, klasa 4.8, ocynk galwaniczny. Gwint M8 × 1,25 ma długość b = 22 mm, a między kwadratem a gwintem jest 62,4 mm gładkiego trzpienia. Gładki, kopulasty łeb nie ma gniazda – śrubę dokręcasz wyłącznie od strony nakrętki. Skręci pakiet do ok. 79,4 mm grubości (z podkładką i nakrętką). Opakowanie: 100 szt.
O produkcie
Śruba zamkowa DIN 603 M8 × 90 ma półkulisty (grzybkowy) łeb Ø 20 mm (max 20,65 mm) o wysokości do 4,88 mm, a pod nim kwadratowe podsadzenie 8 × 8 mm na wysokości do 5,6 mm. Materiał: stal węglowa klasy 4.8 wg PN-EN ISO 898-1, ocynk galwaniczny.
Gwint M8 × 1,25 ma długość b = 22 mm, a między kwadratem a gwintem jest 62,4 mm gładkiego trzpienia. Z podkładką DIN 125 (1,6 mm) i nakrętką DIN 934 (6,5 mm) śruba skręci pakiet do ok. 79,4 mm – od ok. 66,9 mm, żeby nakrętka weszła na gwint.
W drewnie wywierć otwór Ø 8 mm i wbij śrubę, aż kwadrat schowa się w materiale; w stali potrzebny jest otwór kwadratowy 8 × 8 mm. Przekrój czynny gwintu As = 36,6 mm², minimalna siła zrywająca dla klasy 4.8 ok. 15,4 kN, orientacyjny moment dokręcania nakrętki 13 Nm. Jedna sztuka waży ok. 37 g.
Srebrna powłoka cynkowa śruby M8 × 90 chroni ją w suchym otoczeniu. Przy kontakcie z wilgotnym drewnem (zwłaszcza dębem i impregnowaną sosną) pojawią się zacieki i rdza – na zewnątrz stosuj śruby o mocniejszym zabezpieczeniu antykorozyjnym.
Dlaczego ta śruba M8 × 90
Gładki, bez krawędzi – bezpieczny w meblach ogrodowych i na placach zabaw.
Blokuje obrót w drewnie – dokręcasz tylko nakrętkę.
Gładki trzpień 62,4 mm pasuje do otworu w drewnie.
Bez gniazda w łbie – nie odkręcisz jej od zewnątrz.
Długość 90 mm z podkładką i nakrętką M8.
Siła zrywająca ok. 15,4 kN, ochrona we wnętrzach i pod dachem.
Do czego użyć śruby zamkowej M8
łączenie kantówek i belek
przęsła, rygle, zawiasy
kątowniki perforowane z otworem kwadratowym
burty, podłogi, listwy
W skrócie
Montaż śruby
Kolejność montażu śruby zamkowej M8 × 90 w drewnie.

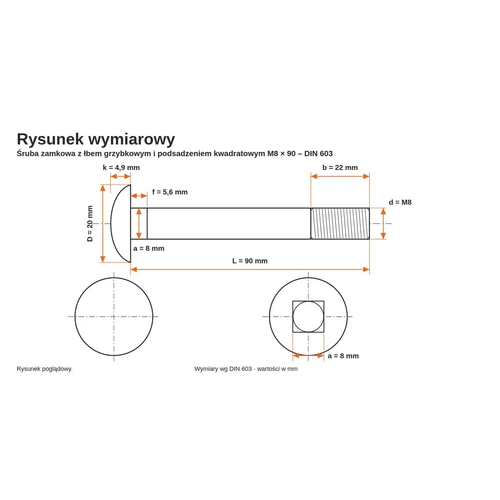

Parametry techniczne
Wymiary wg DIN 603 (odpowiednik ISO 8677); klasa 4.8 wg PN-EN ISO 898-1; masa i moment orientacyjne; otwory przejściowe wg ISO 273.
| Parametr | Wartość | Warunki / norma |
|---|---|---|
| Gwint | M8 × 1,25 | metryczny zwykły |
| Długość L | 90 mm | od spodu łba do końca trzpienia |
| Długość gwintu b | 22 mm | DIN 603 |
| Gładki trzpień | 62,4 mm | między kwadratem a gwintem |
| Norma | DIN 603 | odpowiednik ISO 8677 |
| Klasa własności | 4.8 | Rm 420 MPa, Re 340 MPa |
| Powłoka | ocynk galwaniczny ZN | suche wnętrza, pod zadaszeniem |
| Średnica łba D | 20 mm | nominalnie, max 20,65 mm |
| Wysokość łba k | 4,88 mm | max |
| Podsadzenie a × a | 8 × 8 mm | kwadrat |
| Wysokość podsadzenia f | 5,6 mm | max |
| Przekrój czynny As | 36,6 mm² | gwint M8 |
| Siła zrywająca min. | ok. 15,4 kN | As × 420 MPa |
| Moment dokręcania | ok. 13 Nm | orientacyjnie, od strony nakrętki |
| Masa 1 szt. | ok. 37 g | orientacyjnie |
| Opakowanie | 100 szt. | |
| Otwór w drewnie | Ø 8 mm | kwadrat wbijany |
| Otwór w stali | □ 8 mm lub Ø 9 mm | kwadratowy / ISO 273 |
Jak dobrać śrubę zamkową?
Średnice śrub zamkowych DIN 603 w ofercie i ich typowe zastosowania.
| Średnica | Łeb / kwadrat | Gdzie stosować |
|---|---|---|
| M5, M6 | Ø 13–16 / 5–6 mm | meble, skrzynie, lekkie okucia |
| M8 | Ø 20 / 8 mm | pergole, płoty, regały, przyczepki |
| M10, M12 | Ø 24–30 / 10–12 mm | wiaty, więźby, bramy, pomosty |
Jak zamontować śrubę – krok po kroku
Powłoka i środowisko pracy
Ocynk galwaniczny ZN: Srebrna powłoka cynkowa śruby M8 × 90 chroni ją w suchym otoczeniu. Przy kontakcie z wilgotnym drewnem (zwłaszcza dębem i impregnowaną sosną) pojawią się zacieki i rdza – na zewnątrz stosuj śruby o mocniejszym zabezpieczeniu antykorozyjnym.
Łączenie materiałów: nakrętkę i podkładkę dobieraj również ocynkowane – nie łącz z elementami nierdzewnymi.
Przechowywanie i transport
Trzymaj śruby z dala od wilgoci i nawozów – przyspieszają korozję ocynku.
Nie przechowuj luzem z cięższymi elementami – zgnieciony kwadrat gorzej trzyma w drewnie.
Śruba zamkowa M8 w innych długościach
6038804.8ZN · pakiet do 69,4 mmM8 × 85 4.8 ZN
6038854.8ZN · pakiet do 74,4 mmM8 × 90 4.8 ZN ✓
6038904.8ZN · ten produktM8 × 100 4.8 ZN
60381004.8ZN · pakiet do 89,4 mmM8 × 110 4.8 ZN
60381104.8ZN · pakiet do 99,4 mm
Dobierz długość: grubość drewna + podkładka + nakrętka M8 + 1–2 zwoje gwintu.
Pasujące nakrętki, podkładki i długości
klasa 8, ocynk
ZOBACZ →Nakrętka samokontrująca DIN 985 M8
ocynk – przy drganiach
ZOBACZ →Nakrętka kołnierzowa DIN 6923 M8
ząbkowana, ocynk – bez podkładki
ZOBACZ →Nakrętka kołpakowa DIN 1587 M8
ocynk – zakrywa koniec śruby
ZOBACZ →Podkładka DIN 125 M8
ocynk galwaniczny
ZOBACZ →Śruba zamkowa DIN 603 M8 × 85
4.8 ZN
ZOBACZ →Śruba zamkowa DIN 603 M8 × 100
4.8 ZN
ZOBACZ →
Badania i certyfikaty
■ PN-EN ISO 898-1 – klasa 4.8
■ gwint metryczny M8 × 1,25
■ symbol 6038904.8ZN
Najczęściej zadawane pytania
Czym dokręca się śrubę M8×90 4.8 ZN?
Śrubę M8×90 4.8 ZN dokręcasz tylko od strony nakrętki – kluczem 13 mm (nakrętka DIN 934 / ISO 4032 M8). Podsadzenie 8 × 8 mm, wciśnięte w drewno, blokuje obrót. Orientacyjny moment dla klasy 4.8 to ok. 13 Nm – w miękkim drewnie mniejszy, aby podkładka nie wgniatała się w materiał.
Do czego służy kwadrat pod łbem śruby M8×90 4.8 ZN?
Podsadzenie 8 × 8 mm o wysokości do 5,6 mm wciska się w drewno lub wchodzi w otwór kwadratowy i nie pozwala śrubie M8×90 4.8 ZN obracać się przy dokręcaniu nakrętki. Dzięki temu łeb może być gładki, bez gniazda – śruby nie da się odkręcić od strony łba.
Jak długi jest gwint w śrubie zamkowej M8×90 4.8 ZN?
Nie – śruba M8×90 4.8 ZN ma gwint b = 22 mm (wg DIN 603 dla długości do 125 mm: 2d + 6). Pomiędzy kwadratem a gwintem jest 62,4 mm gładkiego trzpienia, który dobrze pasuje do otworu.
Jaką siłę przeniesie śruba M8×90 4.8 ZN?
Przekrój czynny gwintu M8 w śrubie M8×90 4.8 ZN to 36,6 mm². Dla klasy 4.8 minimalna siła zrywająca wynosi ok. 15,4 kN, a siła próbna ok. 11,3 kN. W drewnie o nośności decyduje zwykle docisk podkładki i samo drewno – przy dużych siłach zastosuj szerokie podkładki.
Jaką nakrętkę i podkładkę dobrać do śruby M8×90 4.8 ZN?
Do śruby M8×90 4.8 ZN dobierz nakrętkę M8 klasy 8 w ocynku (DIN 934) i podkładkę DIN 125 M8 (8,4/16 × 1,6 mm). W miękkim drewnie lepiej sprawdzi się podkładka poszerzona (DIN 9021 lub DIN 440), która nie wgniecie się w materiał. Przy drganiach użyj nakrętki samokontrującej DIN 985.
Jaki otwór wywiercić pod śrubę zamkową M8×90 4.8 ZN?
W drewnie pod śrubę M8×90 4.8 ZN wywierć otwór Ø 8 mm (najwyżej 9 mm) – kwadrat 8 × 8 mm wbijesz młotkiem, a ciasno osadzony nie obróci się przy dokręcaniu. W stali potrzebny jest otwór kwadratowy 8 × 8 mm albo okrągły Ø 9 mm (ISO 273) – wtedy śrubę trzeba przytrzymać.
Jaką grubość drewna skręci śruba M8×90 4.8 ZN?
Śruba M8×90 4.8 ZN z podkładką DIN 125 (1,6 mm) i nakrętką DIN 934 (6,5 mm) skręci pakiet do ok. 79,4 mm, z 2 zwojami zapasu. Pakiet powinien mieć min. ok. 66,9 mm, żeby nakrętka weszła na gwint (b = 22 mm).
